ГОСТ 2.109-73 Единая система конструкторской документации. Основные требования к чертежам

Категории ГОСТ 2.109-73 по ОКС:
Статус документа:
действует, введён в действие 01.07.1974
Название на английском языке:
Unified system for design documentation. Basic requirements for drawings
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
1974-07-01
Дата последнего издания документа:
2007-08-01
Коды документа ГОСТ 2.109-73:
Код КГС:
Т52
Код ОКСТУ:
0002
Число страниц:
29
Назначение ГОСТ 2.109-73:
Настоящий стандарт устанавливает основные требования к выполнению чертежей деталей, сборочных, габаритных и монтажных на стадии разработки рабочей документации для всех отраслей промышленности
ГРНТИ индекс(ы):
811407
Документ разработан орг-ей:
Госкомитет стандартов СМ СССР
Этот ГОСТ входит в сборник:
Единая система конструкторской документации. Основные положения
Ключевые слова документа:
документы, проектирование, чертежи

Скачать ГОСТ 2.109-73 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
12/12/2011 02:57
8010
1.3 Мб

Поправки и изменения к ГОСТ 2.109-73:

  • Наименование, вид:
    Дата
    регистрации:
    начала действия:
  • Изменение №1 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 1
    Регистрационный номер: 768

    1980-02-18
    1981-01-01
  • Изменение №10 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 10
    Регистрационный номер: 345-ст

    2000-12-08
    2001-07-01
  • Изменение №11 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение; Изменены ссылочные НД
    Номер изменения: 11
    Регистрационный номер: 117-ст
    Новое значение: Заменяется: ГОСТ 2.104-68 на ГОСТ 2.104-2006,ГОСТ 1435-90 на ГОСТ 1435-99,ГОСТ 8240-89 на ГОСТ 8240-97 Вводится: ГОСТ 2.051-2006,ГОСТ 2.052-2006,ГОСТ 2.053-2006

    2006-06-22
    2006-09-01
  • Изменение №2 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 2
    Регистрационный номер: 164
    Новое значение: -

    1982-01-29
    1982-04-01
  • Изменение №3 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 3
    Регистрационный номер: 1627
    Новое значение: -

    1984-05-16
    1984-07-01
  • Изменение №4 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 4
    Регистрационный номер: 4540

    1984-12-18
    1985-07-01
  • Изменение №5 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 5
    Регистрационный номер: 458

    1985-07-01
    1985-03-04
  • Изменение №6 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 6
    Регистрационный номер: 2940
    Новое значение: -

    1985-09-18
    1986-03-01
  • Изменение №7 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 7
    Регистрационный номер: 516
    Новое значение: -

    1986-03-13
    1987-01-01
  • Изменение №8 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 8
    Регистрационный номер: 3479
    Новое значение: -

    1987-09-08
    1988-01-01
  • Изменение №9 к ГОСТ 2.109-73

    Тип изменения: Текстовое изменение
    Номер изменения: 9
    Регистрационный номер: 47

    1998-02-25
    1999-07-01

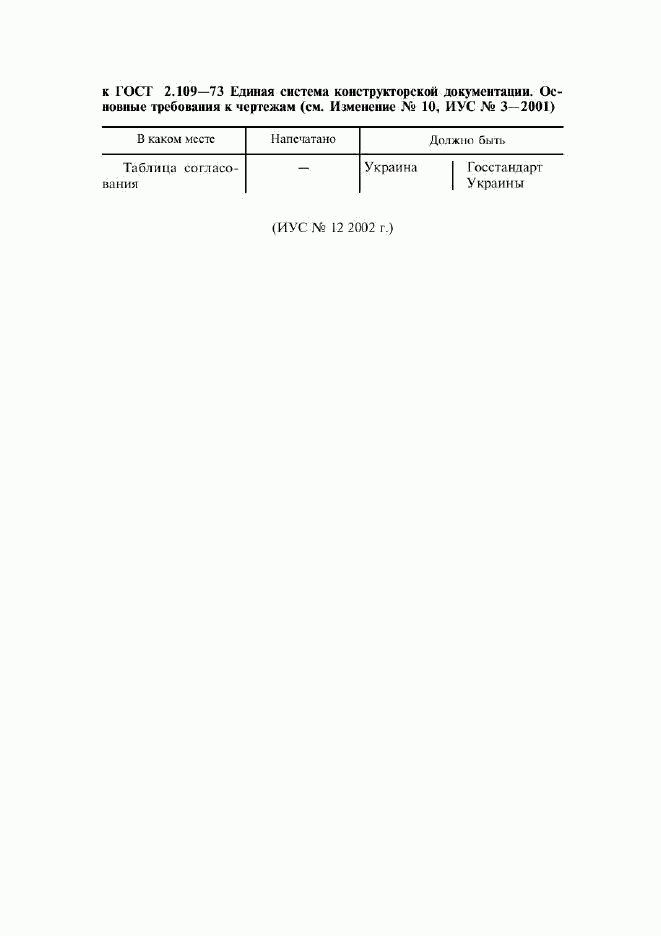

  • Поправка к ГОСТ 2.109-73

    Тип изменения: Поправка
    Номер изменения:
    Регистрационный номер:
    Новое значение: к изм. № 10 (по письму в издательство)

    2002-12-01
    2002-12-01

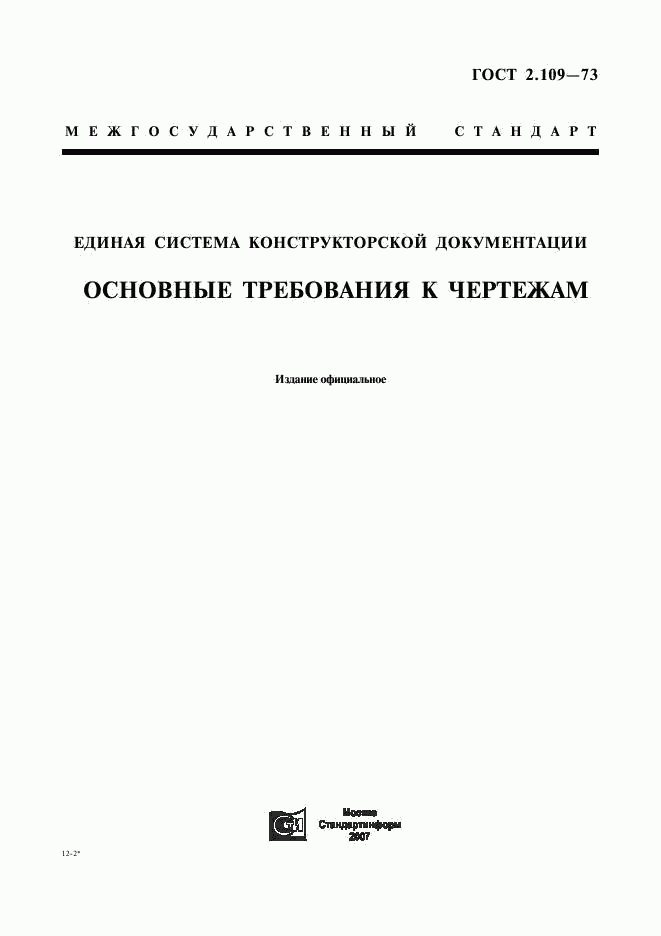

  • ГОСТ 2.109-73, страница 1 страница 1

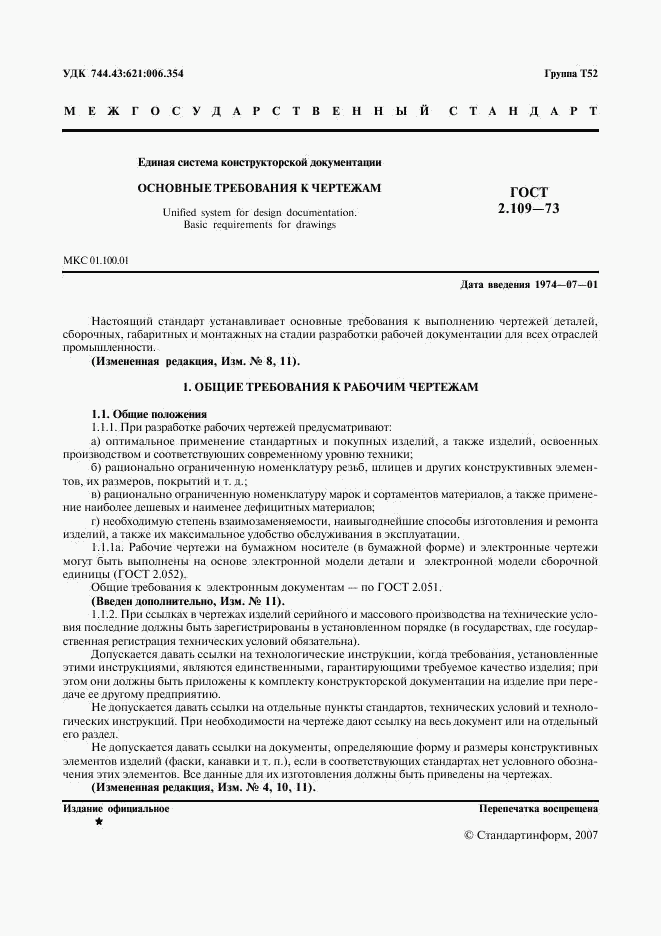

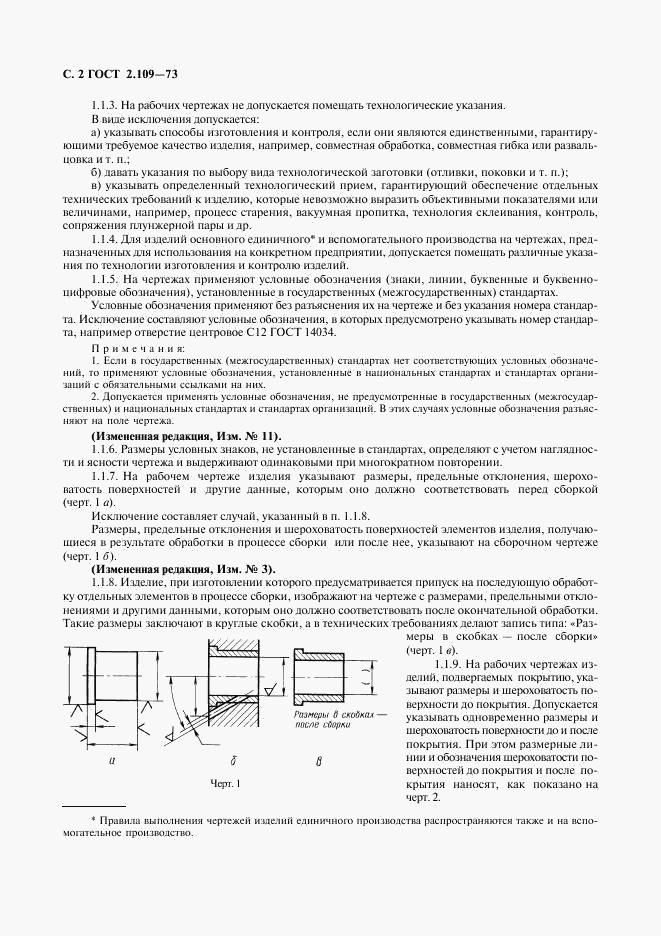

  • ГОСТ 2.109-73, страница 2 страница 2

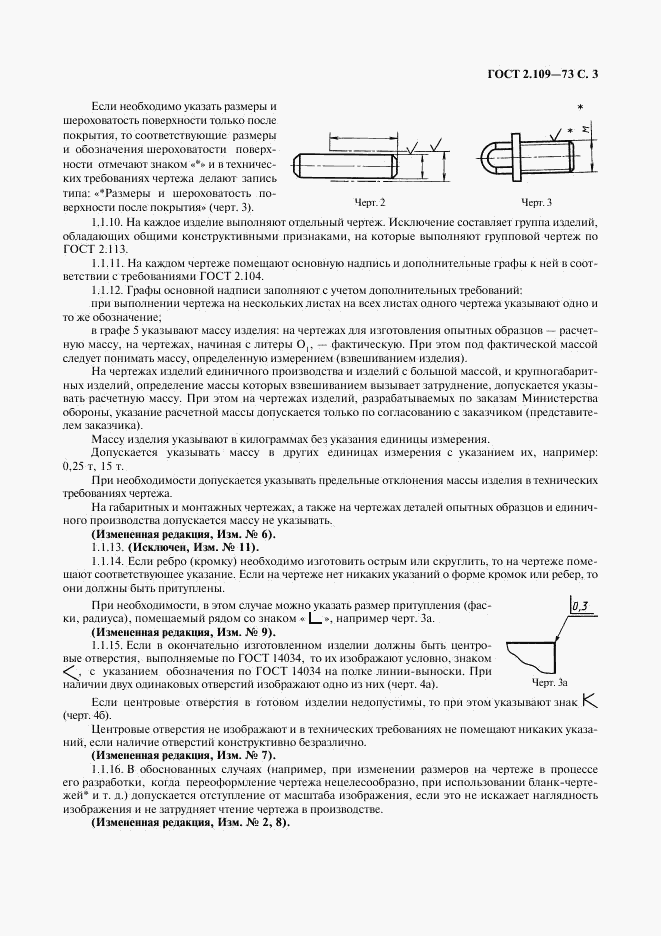

  • ГОСТ 2.109-73, страница 3 страница 3

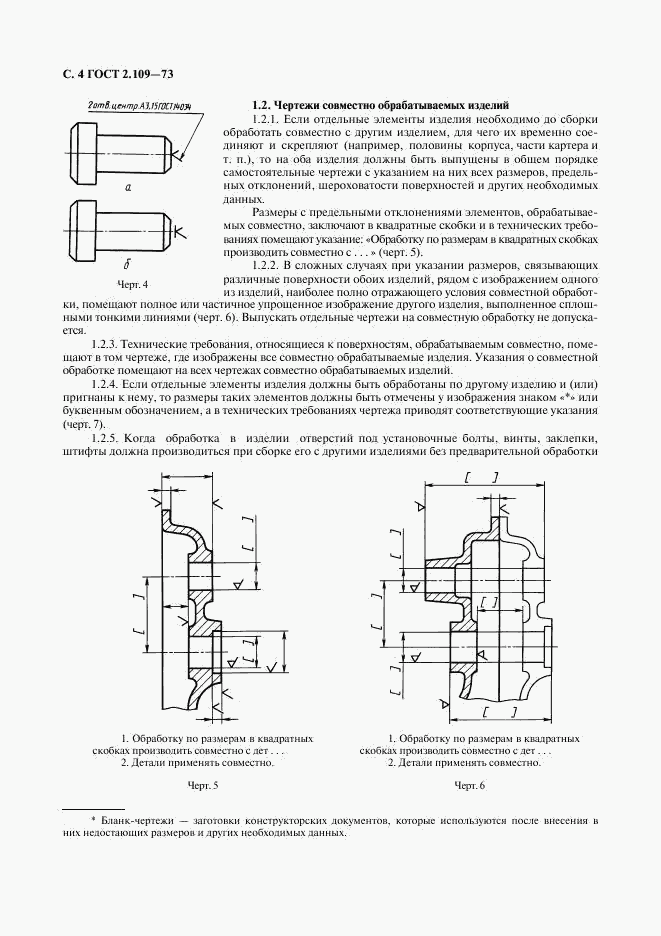

  • ГОСТ 2.109-73, страница 4 страница 4

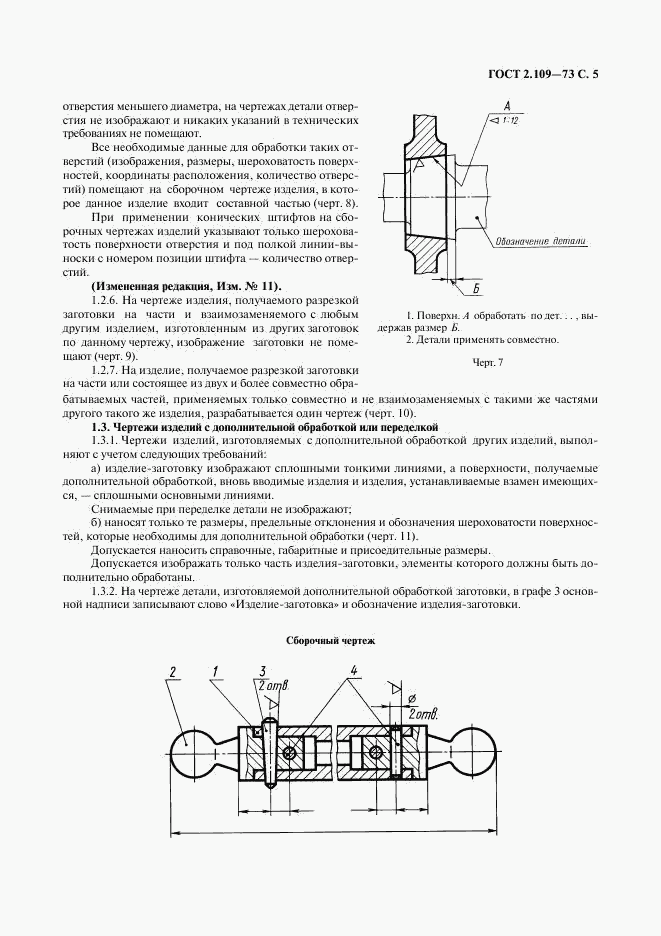

  • ГОСТ 2.109-73, страница 5 страница 5

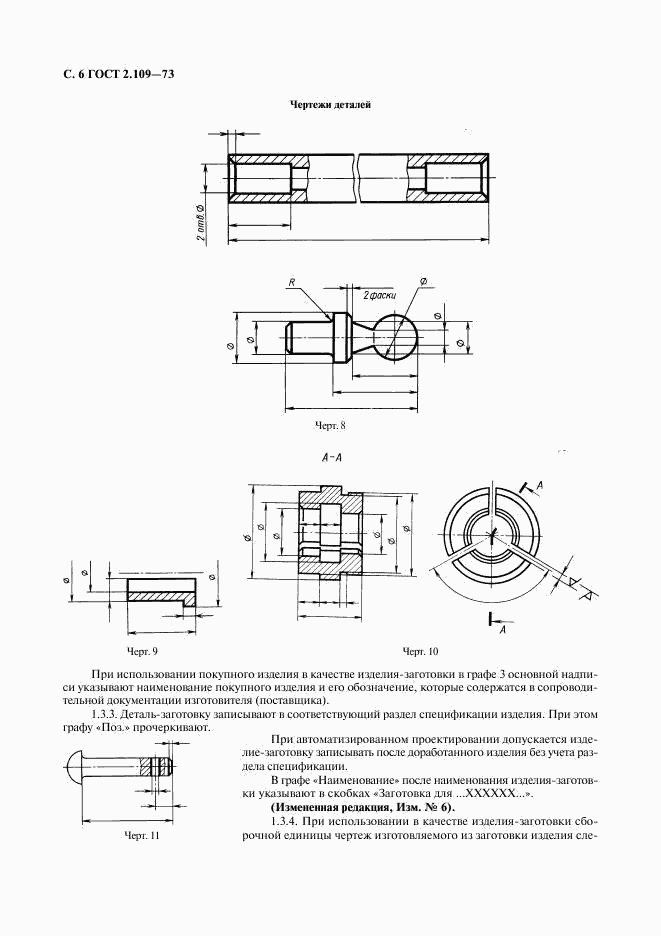

  • ГОСТ 2.109-73, страница 6 страница 6

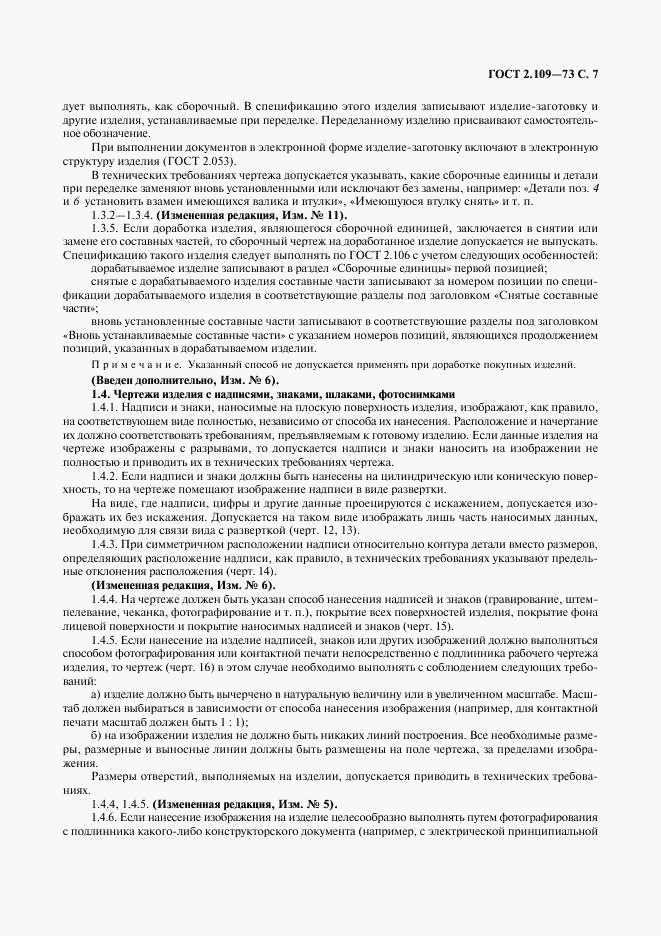

  • ГОСТ 2.109-73, страница 7 страница 7

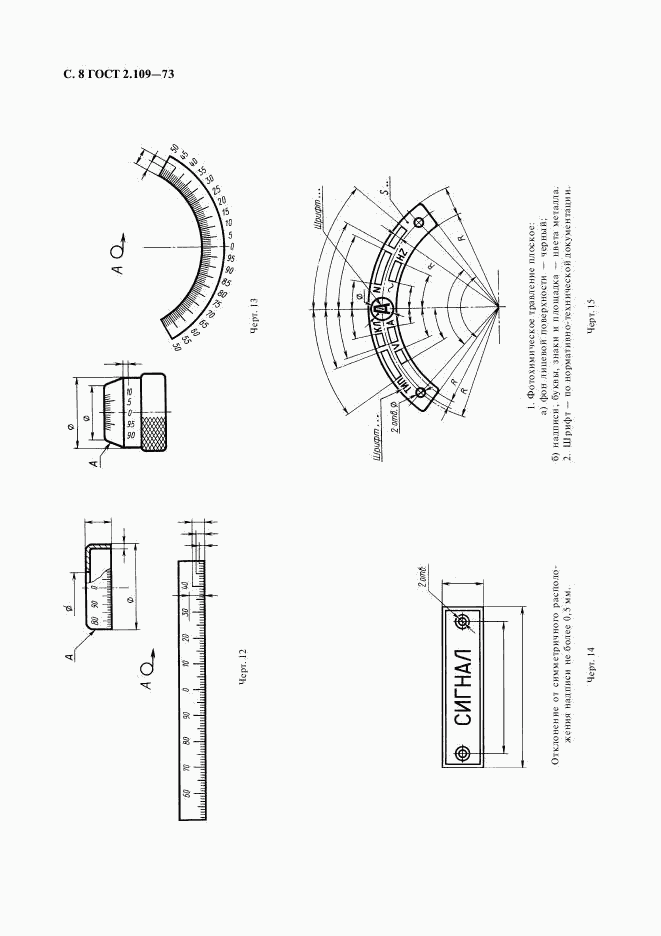

  • ГОСТ 2.109-73, страница 8 страница 8
  • ГОСТ 2.109-73, страница 9 страница 9

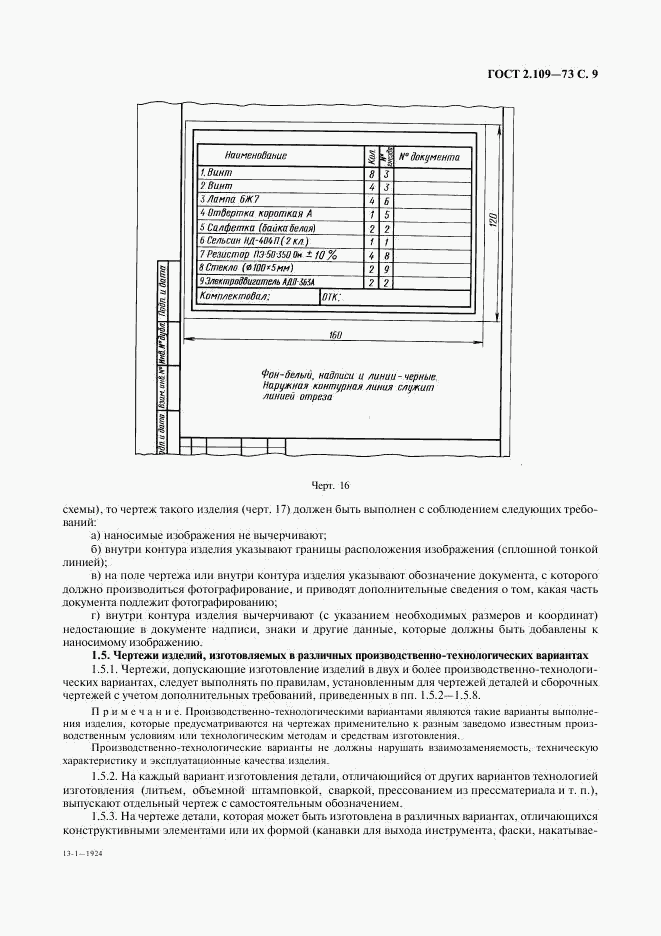

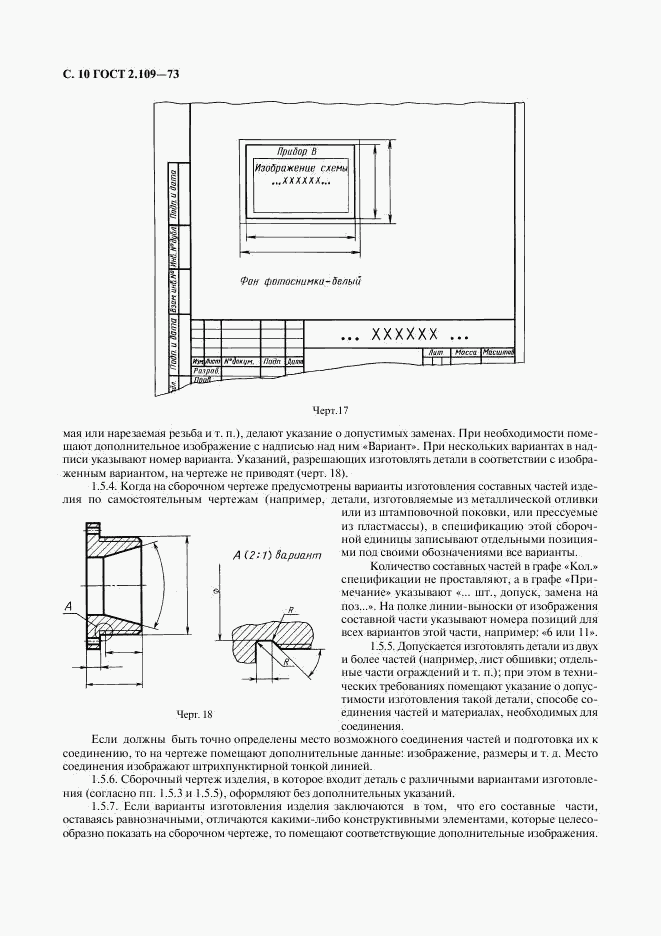

  • ГОСТ 2.109-73, страница 10 страница 10

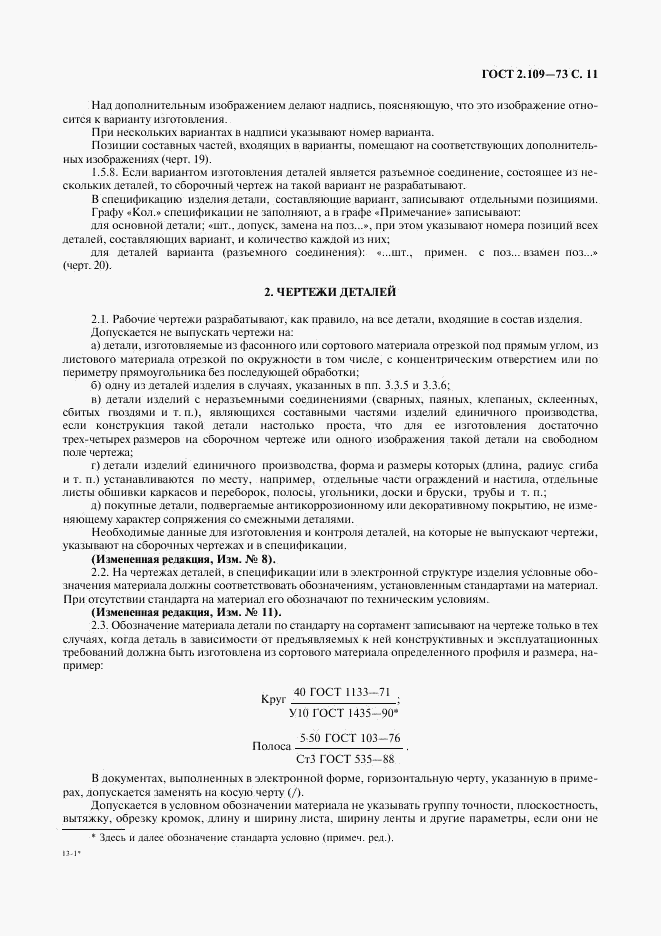

  • ГОСТ 2.109-73, страница 11 страница 11

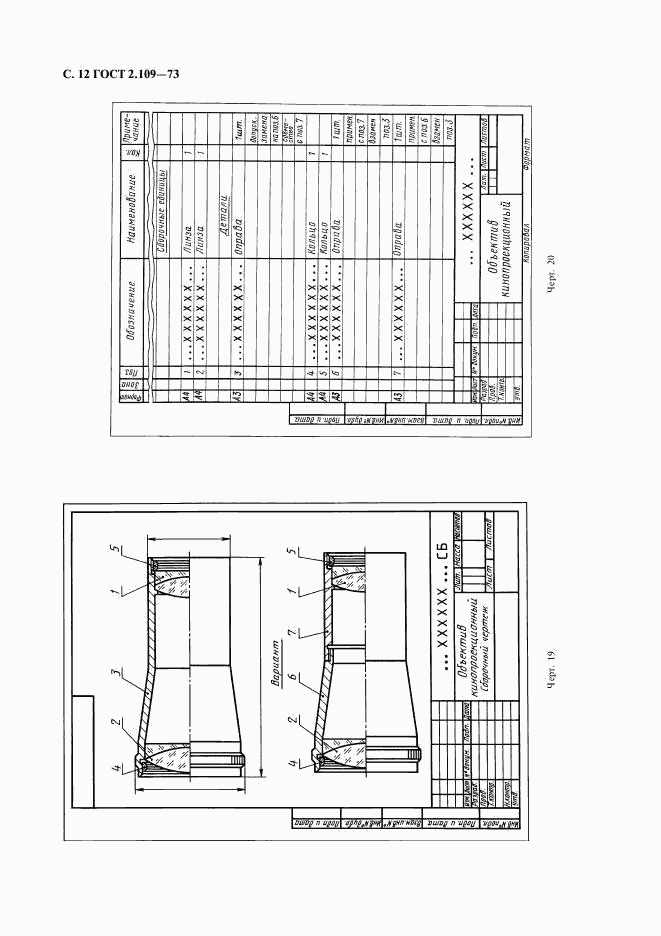

  • ГОСТ 2.109-73, страница 12 страница 12
  • ГОСТ 2.109-73, страница 13 страница 13

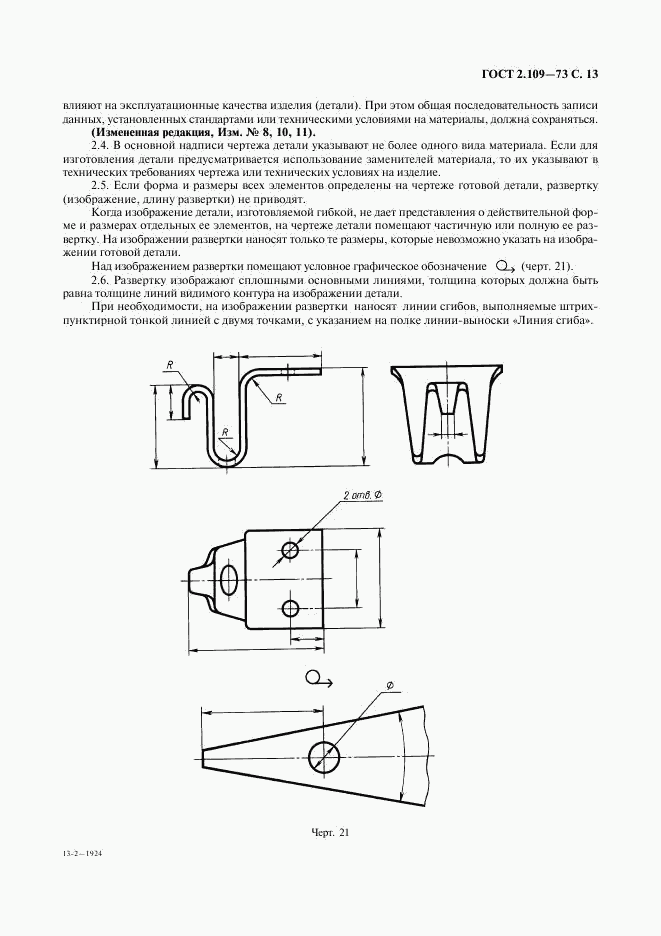

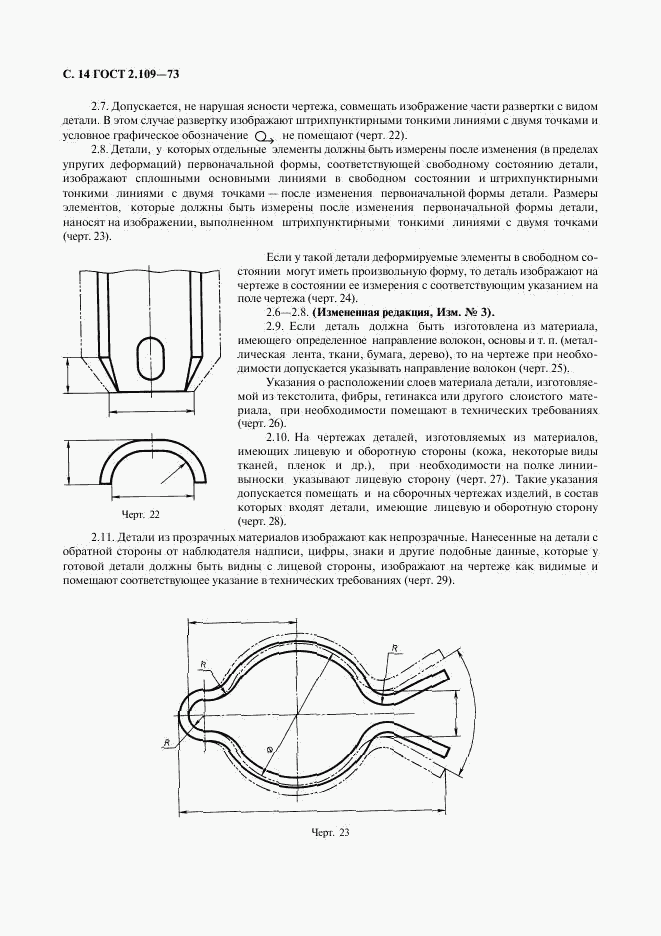

  • ГОСТ 2.109-73, страница 14 страница 14

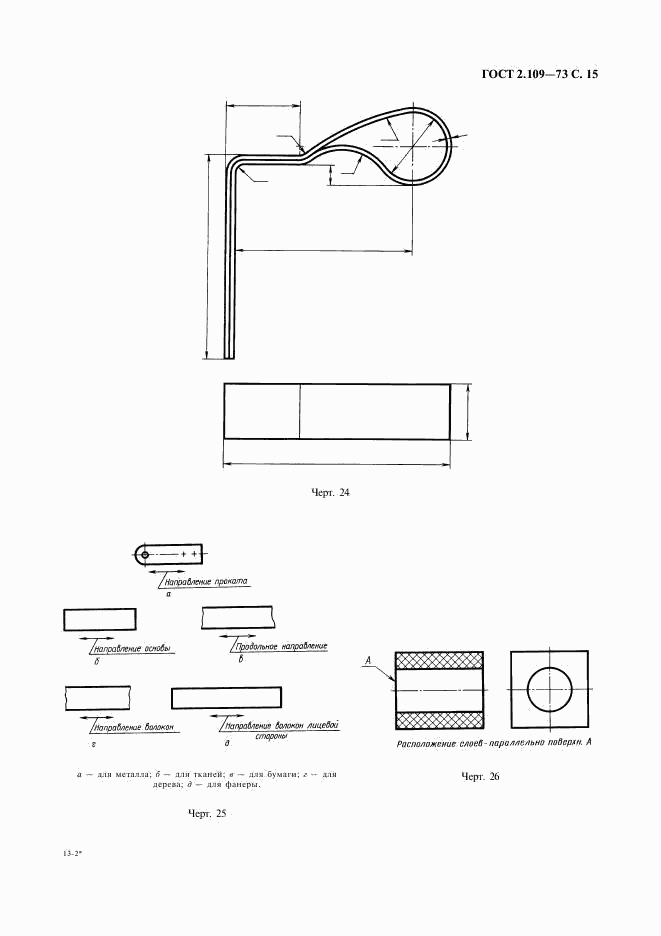

  • ГОСТ 2.109-73, страница 15 страница 15

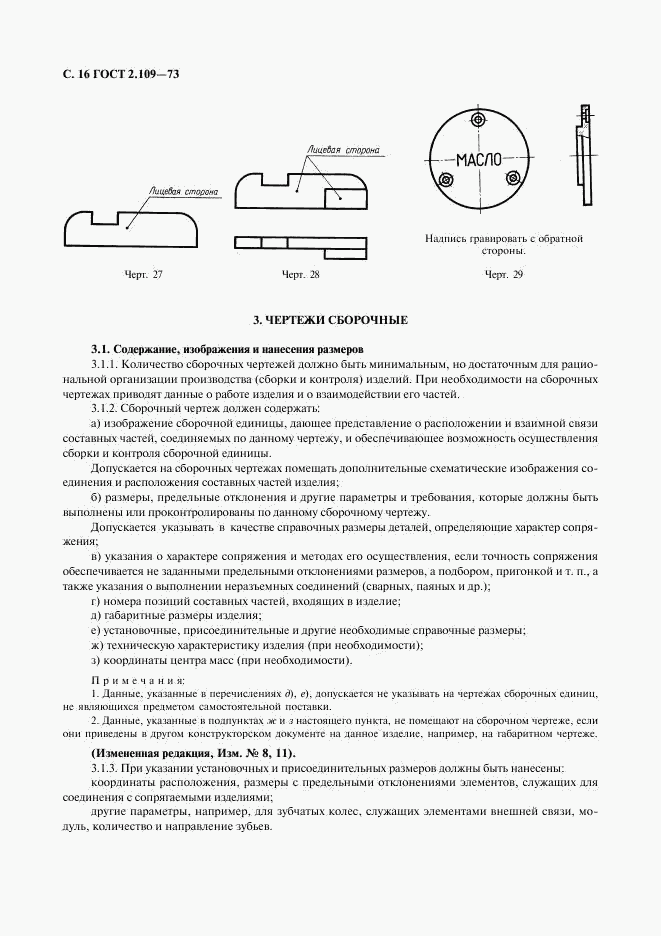

  • ГОСТ 2.109-73, страница 16 страница 16

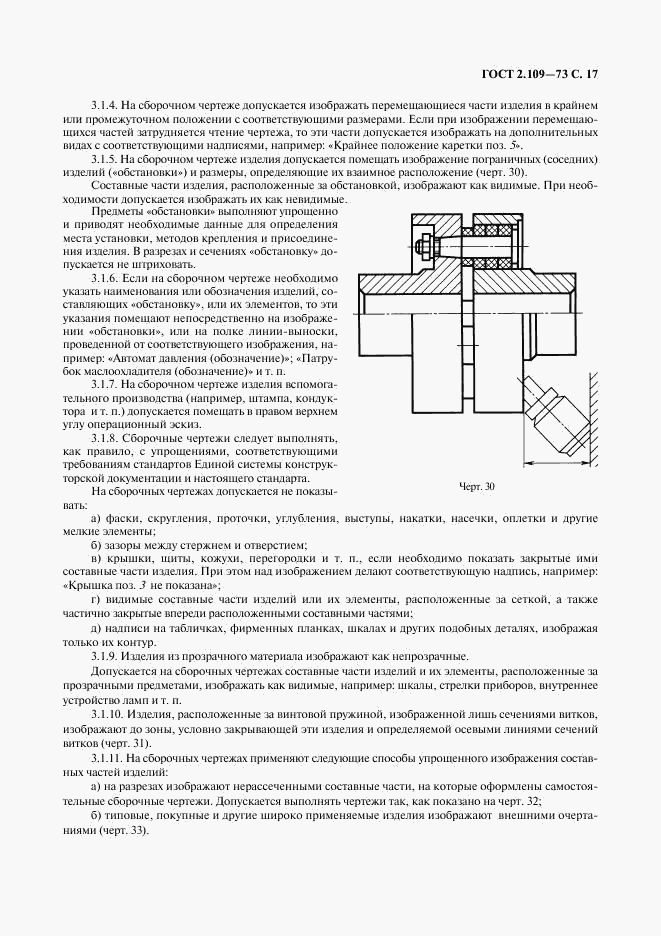

  • ГОСТ 2.109-73, страница 17 страница 17
  • ГОСТ 2.109-73, страница 18 страница 18

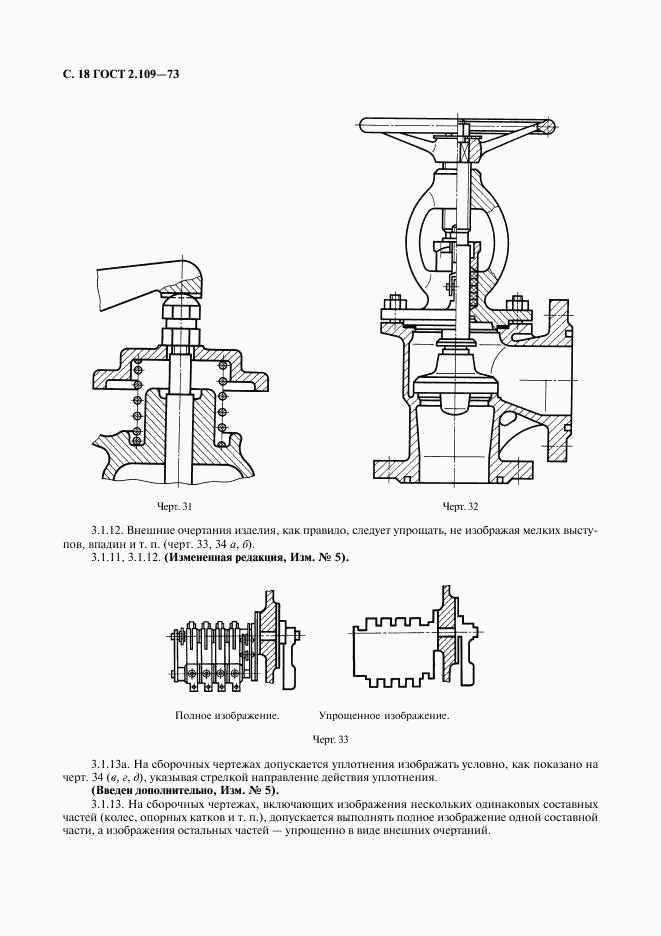

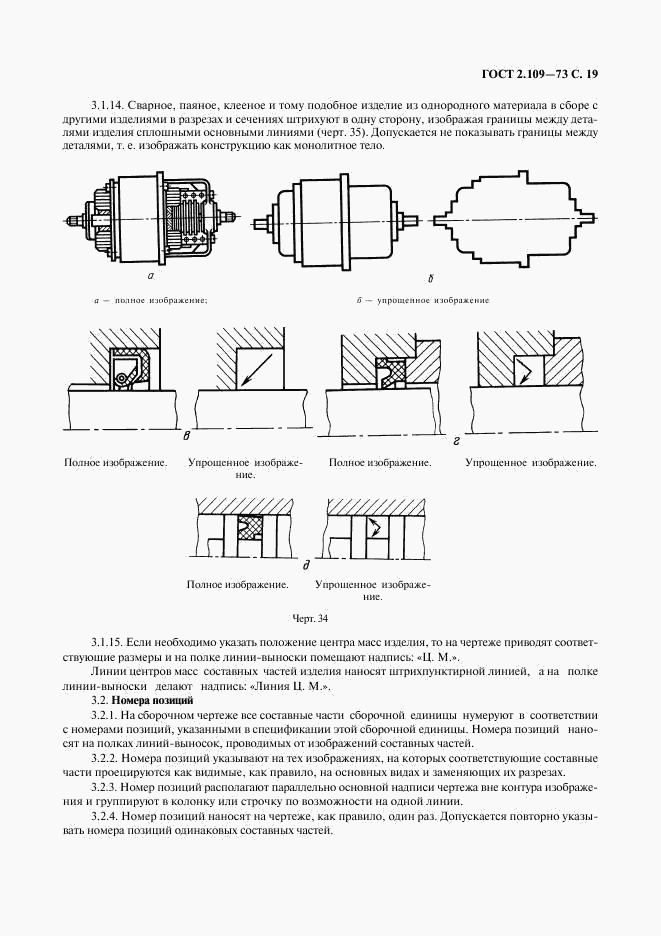

  • ГОСТ 2.109-73, страница 19 страница 19

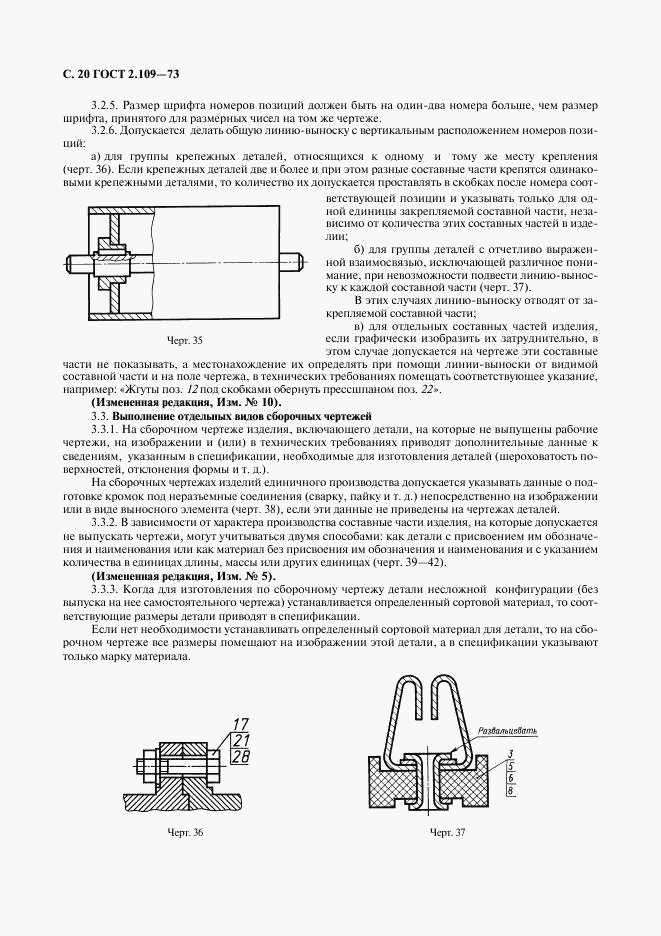

  • ГОСТ 2.109-73, страница 20 страница 20
  • ГОСТ 2.109-73, страница 21 страница 21

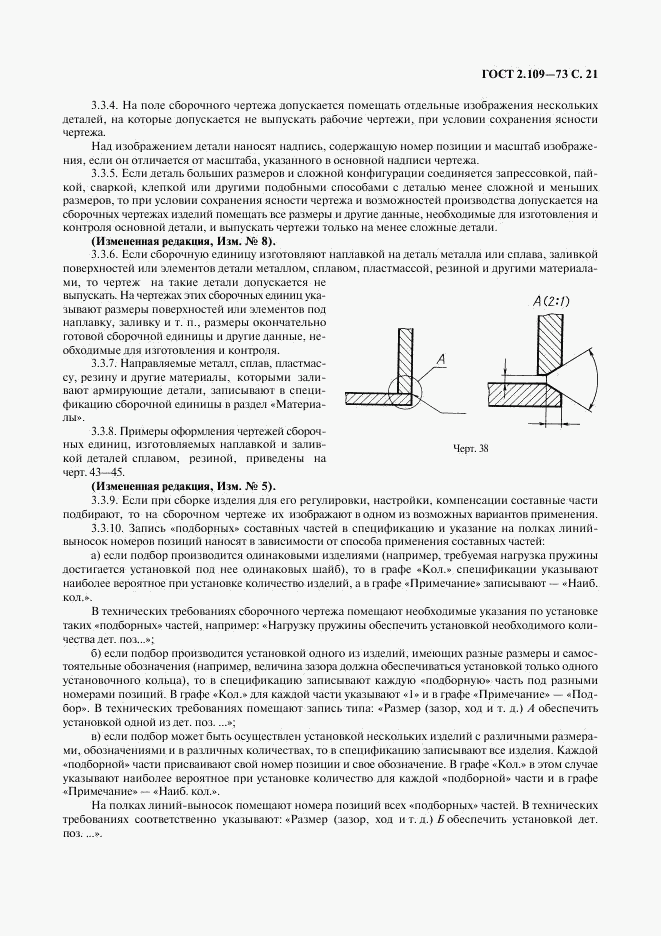

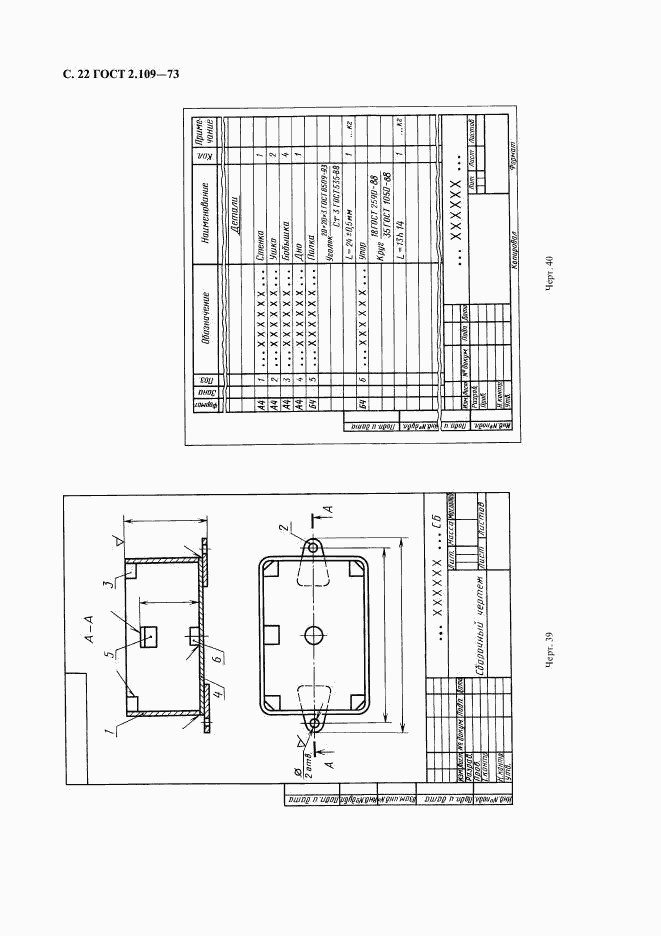

  • ГОСТ 2.109-73, страница 22 страница 22
  • ГОСТ 2.109-73, страница 23 страница 23

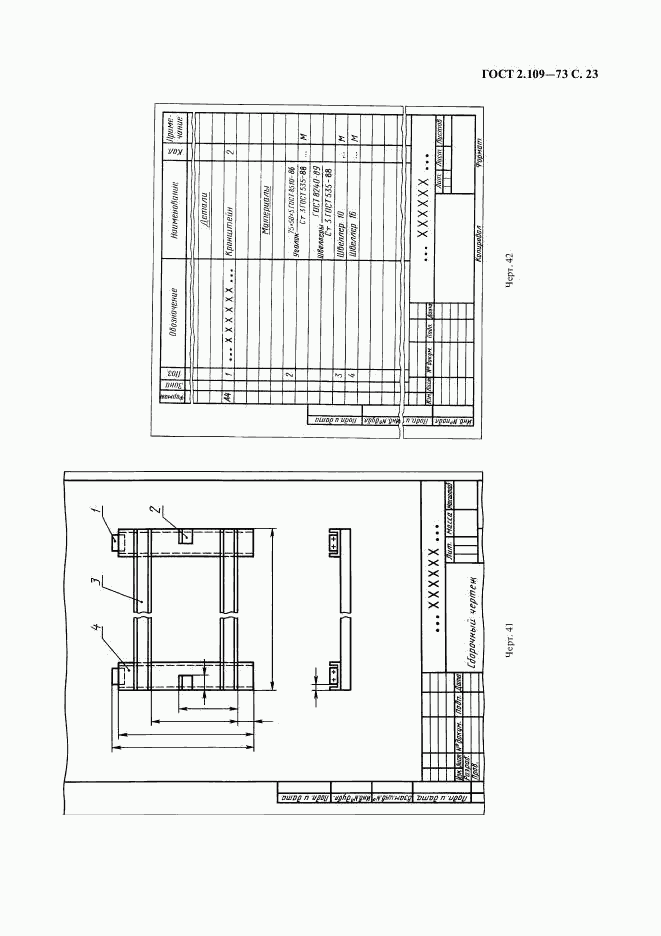

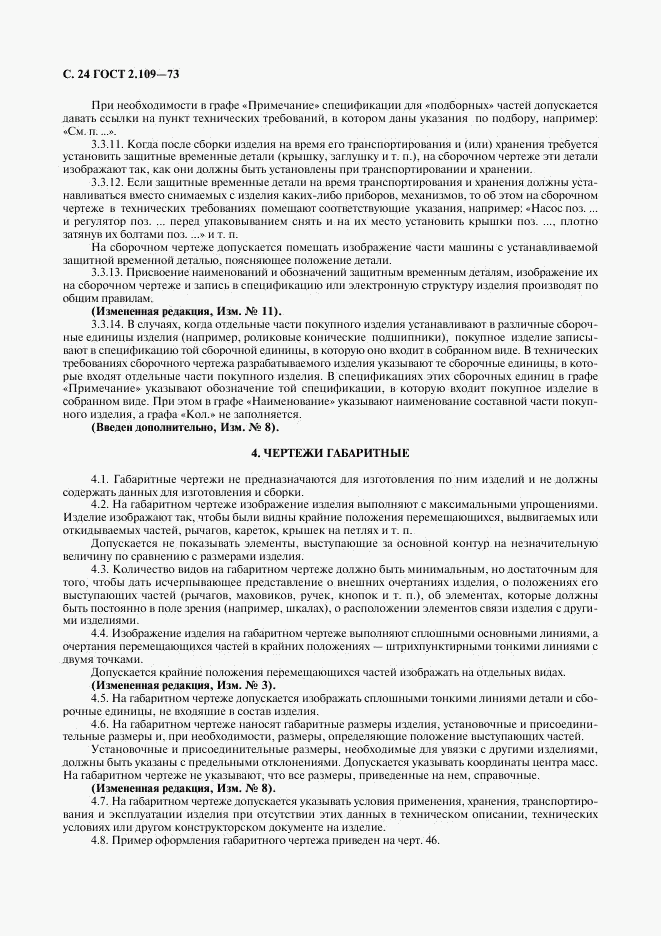

  • ГОСТ 2.109-73, страница 24 страница 24

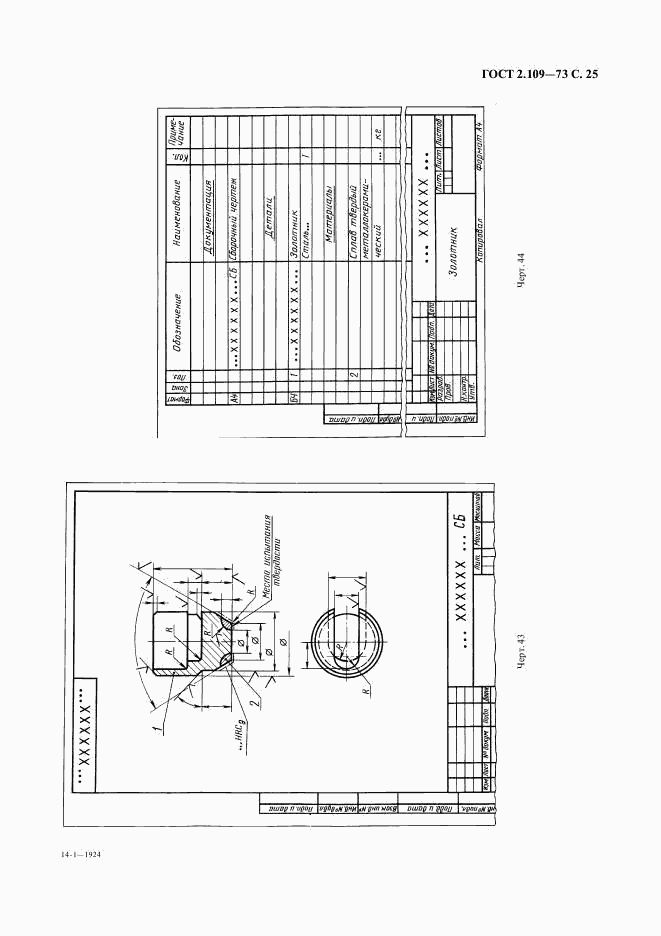

  • ГОСТ 2.109-73, страница 25 страница 25
  • ГОСТ 2.109-73, страница 26 страница 26

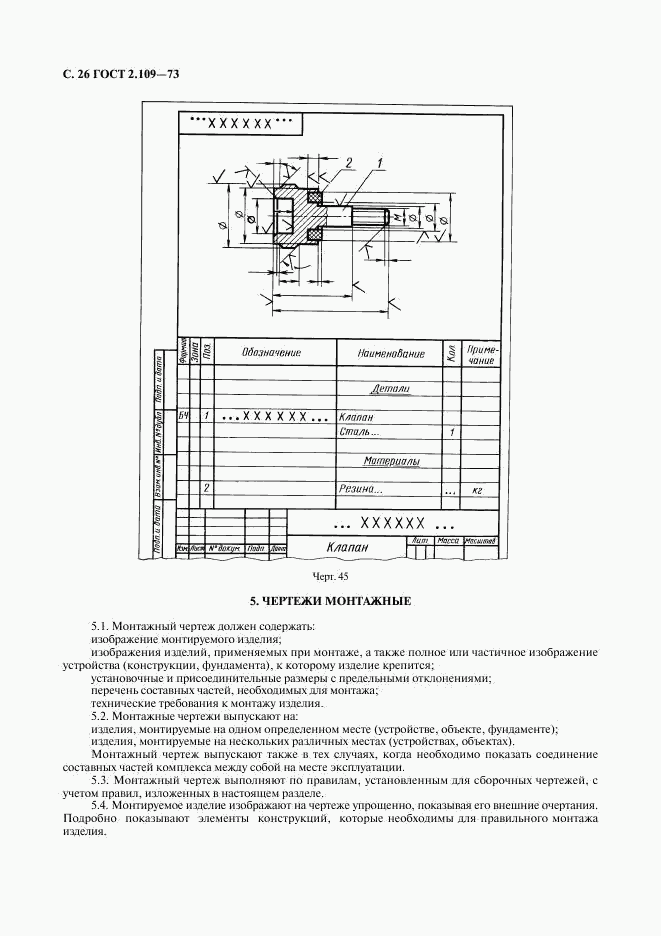

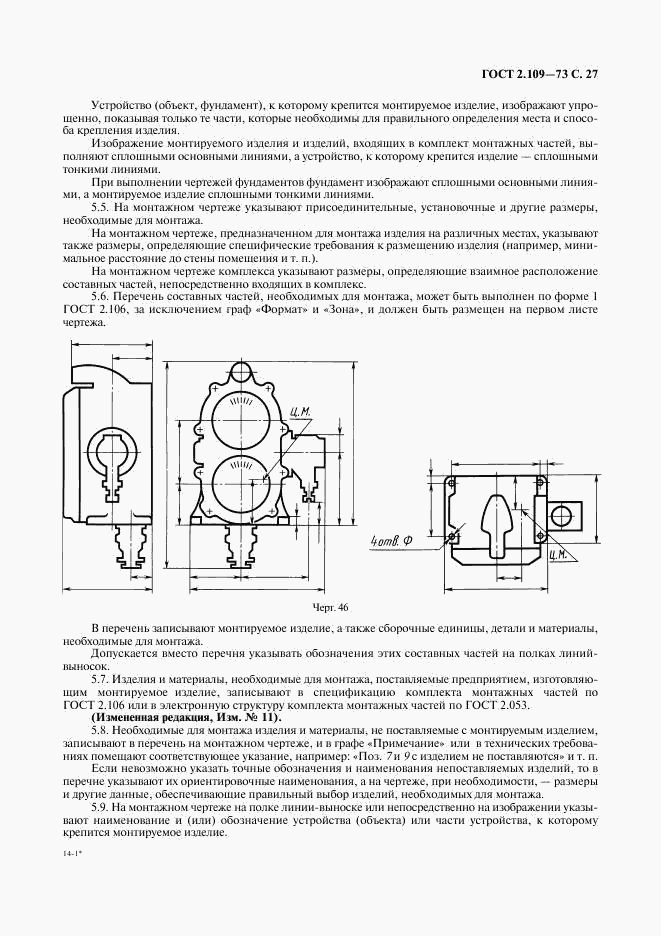

  • ГОСТ 2.109-73, страница 27 страница 27
  • ГОСТ 2.109-73, страница 28 страница 28

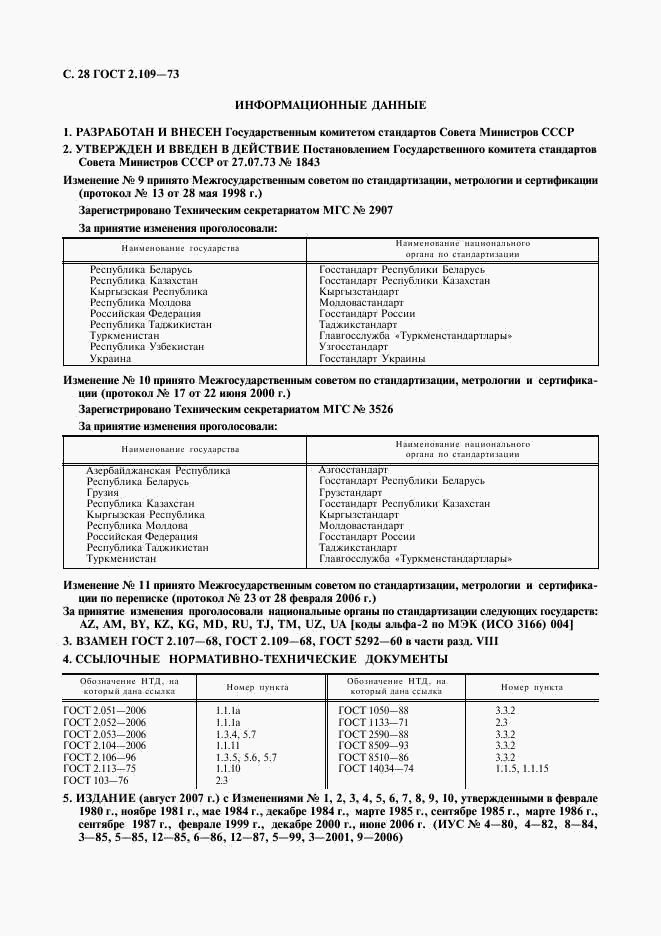

  • ГОСТ 2.109-73, страница 29 страница 29
  • ГОСТ 2.109-73, страница 30 страница 30
