ГОСТ 2.409-74 Единая система конструкторской документации. Правила выполнения чертежей зубчатых (шлицевых) соединений

Категории ГОСТ 2.409-74 по ОКС:
Статус документа:
действует, введён в действие 01.01.1975
Название на английском языке:
Unified system for design documentation. Rules for making drawings of splined joints
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
1975-01-01
Дата последнего издания документа:
2005-08-01
Коды документа ГОСТ 2.409-74:
Код КГС:
Т52
Код ОКСТУ:
0002;4181;4103
Число страниц:
3
Назначение ГОСТ 2.409-74:
Настоящий стандарт устанавливает условные изображения зубчатых (шлицевых) валов, отверстий и их соединений и правила выполнения элементов соединений (зубьев) на чертежах зубчатых валов и отверстий всех отраслей промышленности
ГРНТИ индекс(ы):
811407;550345
Этот ГОСТ входит в сборник:
Единая система конструкторской документации. Правила выполнения чертежей различных изделий
Ключевые слова документа:
зубчатые соединения, обозначения, чертежи

Скачать ГОСТ 2.409-74 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
12/12/2011 02:57
811
0.28 Мб

Поправки и изменения к ГОСТ 2.409-74:

  • Наименование, вид:
    Дата
    регистрации:
    начала действия:
  • Изменение №1 к ГОСТ 2.409-74

    Тип изменения: Текстовое изменение
    Номер изменения: 1
    Регистрационный номер: 3769

    1980-07-22
    1980-07-01

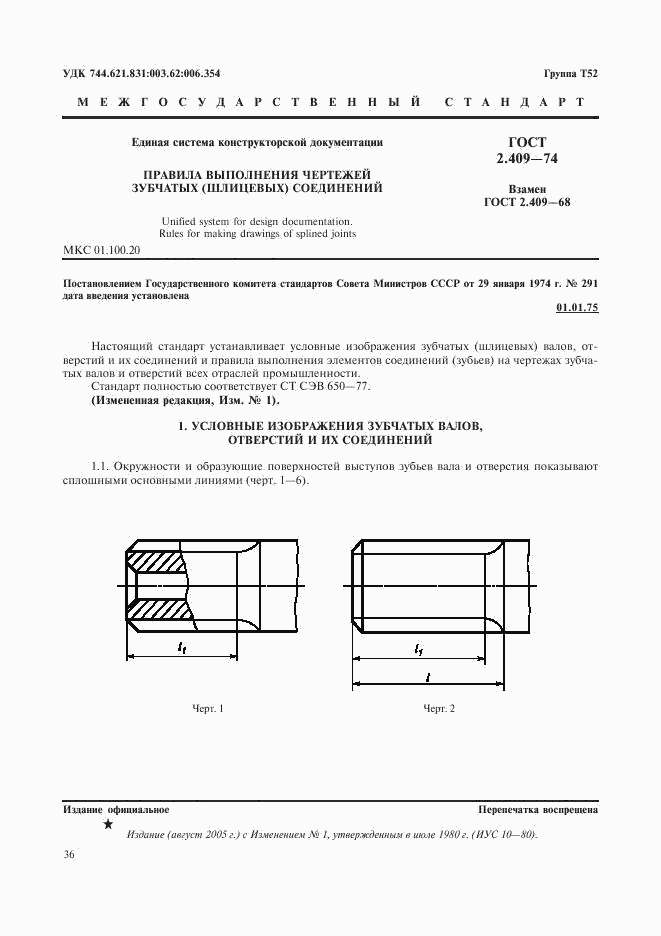

  • ГОСТ 2.409-74, страница 1 страница 1

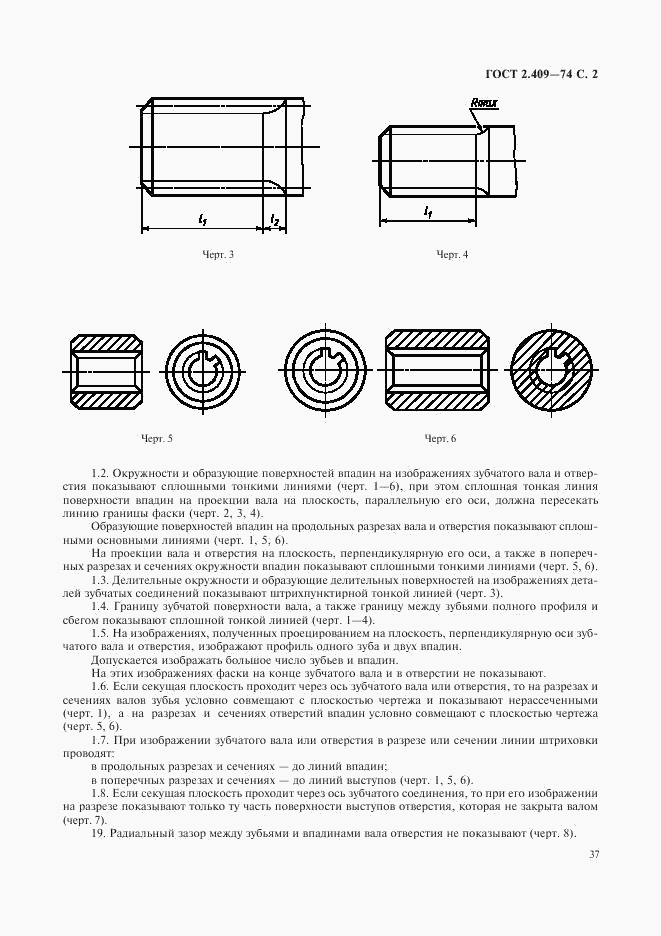

  • ГОСТ 2.409-74, страница 2 страница 2

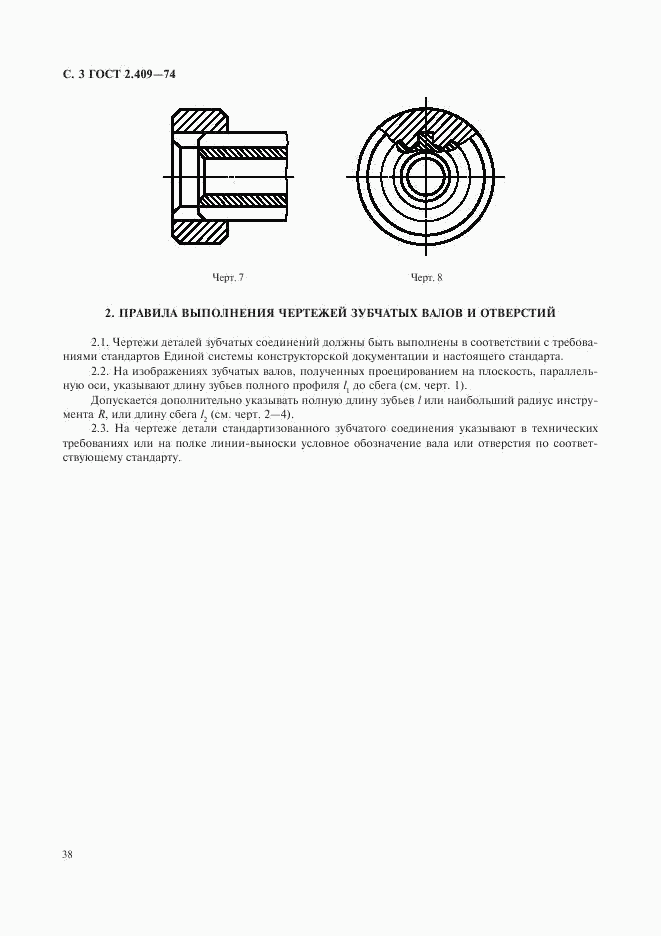

  • ГОСТ 2.409-74, страница 3 страница 3
