ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент

Категории ГОСТ 8732-78 по ОКС:
  • Статус документа:
    действует, введён в действие 01.01.1979
  • Название на английском языке:
    Seamless hot-deformed steel pipes. Range of sizes
  • Вид стандарта:
    Стандарты на продукцию (услуги)
  • Дата начала действия ГОСТа:
    1979-01-01
  • Дата последнего издания документа:
    2007-03-01
  • Коды документа ГОСТ 8732-78:
    • Код ОКП:
      131200;131700;131900
    • Код КГС:
      В62
  • Число страниц:
    11
  • Назначение ГОСТ 8732-78:
    Настоящий стандарт распространяется на горячедеформированные бесшовные стальные трубы общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине
  • ГРНТИ индекс(ы):
    534729
  • Документ разработан орг-ей:
    Минчермет СССР
  • Ключевые слова документа:
    горячедеформированные бесшовные стальные трубы, сортамент, условные обозначения
  • Нормативные ссылки из текста ГОСТ 8732-78:

    Скачать ГОСТ 8732-78 вы можете в следующих версиях:

    Дата добавленияв версии файла:
    Загрузок:
    Размер:
    11/12/2011 23:57
    21690
    0.51 Мб

    Поправки и изменения:

    • Наименование, вид:
      Дата
      регистрации:
      начала действия:
    • Изменение №1 к ГОСТ 8732-78

      Тип изменения: Текстовое изменение
      Номер изменения: 1
      Регистрационный номер: 642

      1982-02-16
      1982-07-01
    • Изменение №2 к ГОСТ 8732-78

      Тип изменения: Текстовое изменение
      Номер изменения: 2
      Регистрационный номер: 3367
      Новое значение: -

      1988-09-29
      1989-05-01


    ГОСТ 8732-78

    Группа В62

    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

    ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ
    Сортамент
    Seamless hot-deformed steel pipes.



    МКС 23.040.10
    ОКП 13 1200, 13 1700, 13 1900

     Дата введения 1979-01-01




    ИНФОРМАЦИОННЫЕ ДАННЫЕ


         1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

         РАЗРАБОТЧИКИ


         А.А.Шевченко, д-р техн. наук; В.П.Сокуренко, канд. техн. наук; В.Н.Ровенский


         2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 22.03.78 N 757


         3. ВЗАМЕН ГОСТ 8732-70


         4. Стандарт полностью соответствует СТ СЭВ 1481-78


         5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


    Обозначение НТД, на который дана ссылка

    Номер пункта

    ГОСТ 8731-74


    9; 10

    ГОСТ 9567-75


    6




         6. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)


         7. ИЗДАНИЕ с Изменениями N 1, 2, утвержденными в феврале 1982 г., сентябре 1988 г. (ИУС 5-82, 1-89)



         1. Настоящий стандарт распространяется на горячедеформированные бесшовные стальные трубы общего назначения, изготовляемые по наружному диаметру, толщине стенки и длине.


         2. Размеры и масса 1 м труб должны соответствовать приведенным в табл.1.

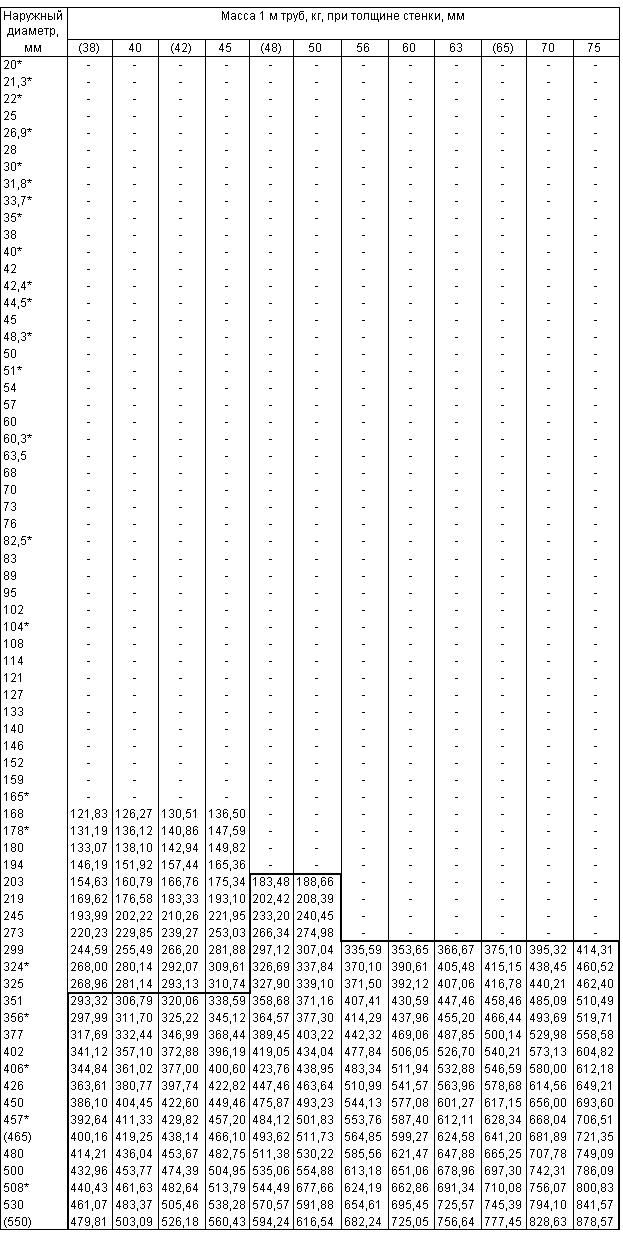

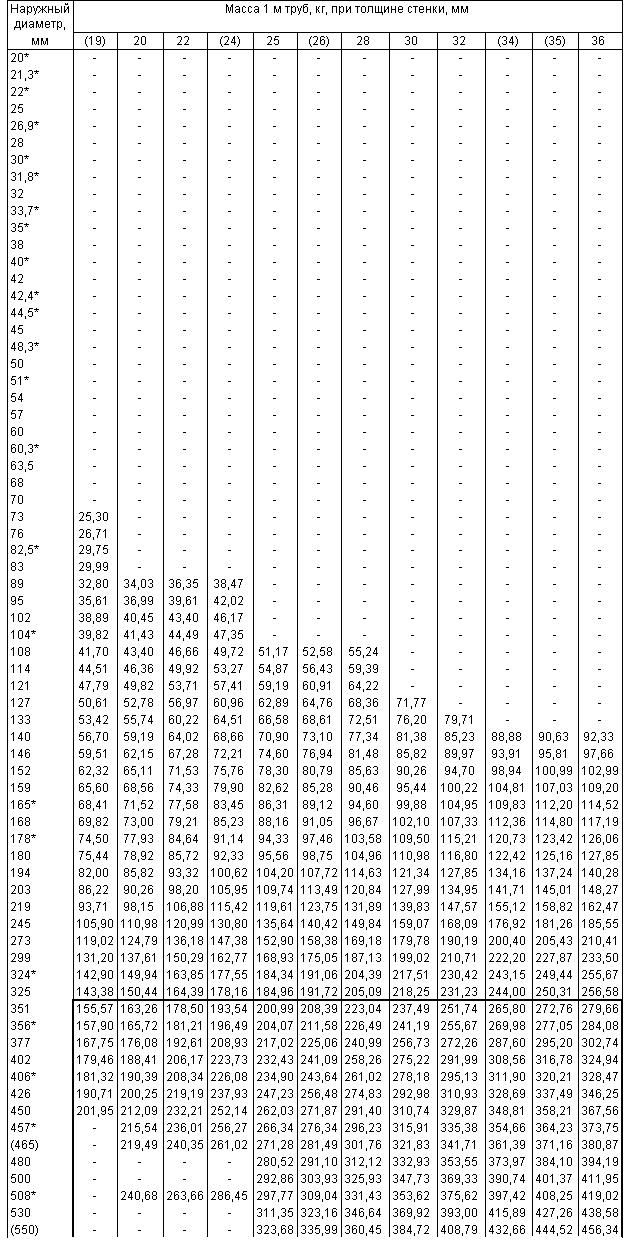

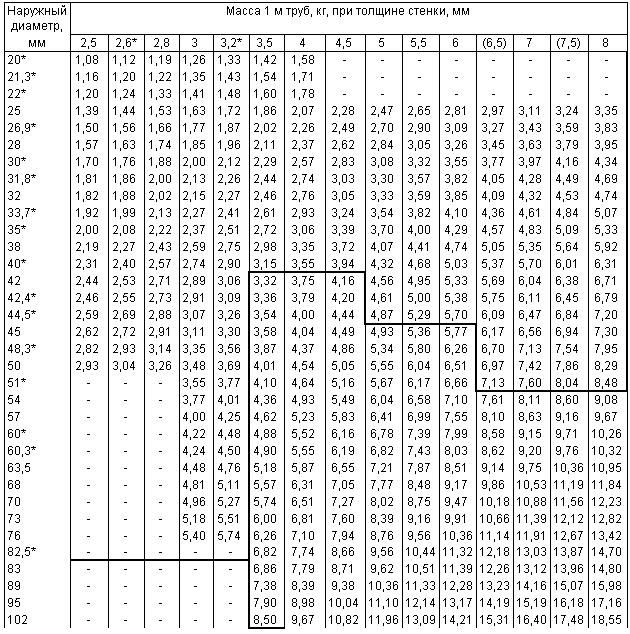

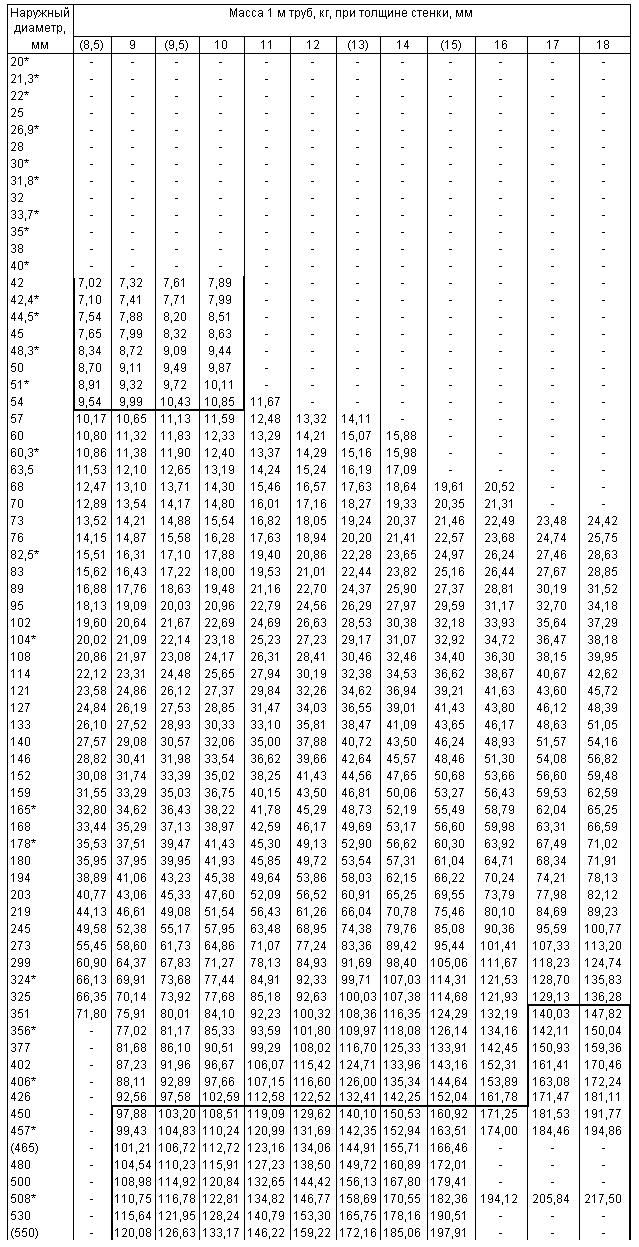

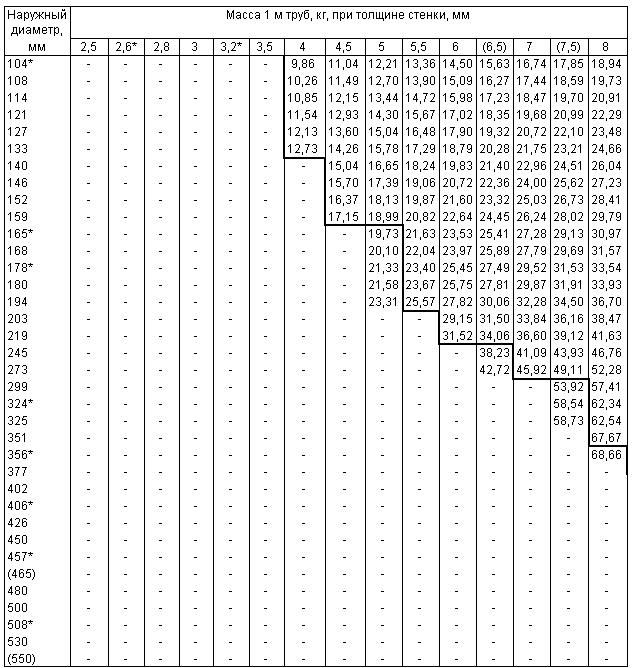

    Таблица 1

    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)



    Продолжение табл.1

    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)



    Продолжение табл.1

    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)



    Продолжение табл.1

    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)



    Продолжение табл.1

    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)


         Примечания:


         1. Размеры труб, взятые в скобки, при проектировании нового оборудования не применять.


         2. Массу 1 м труб вычисляют по формуле ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2),

    где ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2) - наружный диаметр, мм;

           ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2) - толщина стенки, мм.

         Плотность стали принята равной 7,850 г/смГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2).



         3. Трубы, масса которых ограничена ломаной жирной линией, изготовляют по согласованию изготовителя с потребителем.


         4. Трубы наружными диаметрами и толщиной стенок, отмеченными звездочкой, применяют в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству.


         1, 2. (Измененная редакция, Изм. N 2).


         3. По длине трубы должны изготовляться:

         немерной длины - в пределах от 4 до 12,5 м;

         мерной длины - в пределах немерной;

         длины, кратной мерной, - в пределах немерной длины с припуском на каждый рез по 5 мм;

         приблизительной длины - в пределах немерной длины.

         Примечания:


         1. По соглашению изготовителя с потребителем допускается изготовлять трубы длиной, выходящей за пределы, указанные для труб немерной длины.


         2. Для труб с толщиной стенки более 16 мм длина мерных труб устанавливается соглашением изготовителя с потребителем.


         3. Трубы приблизительной длины изготовляют по требованию потребителя.



         4. Предельные отклонения по длине труб мерной длины и длины, кратной мерной, не должны превышать: +10 мм - при длине до 6 м; +15 мм - при длине свыше 6 м или с наружным диаметром более 152 мм; ±500 мм - для приблизительной длины.

        3, 4. (Измененная редакция, Изм. N 1).


         5. Предельные отклонения по наружному диаметру и толщине стенки труб не должны превышать указанных в табл.2 и 3.



    Таблица 2


    Наружный диаметр, мм

    Предельные отклонения для труб точности изготовления


    повышенной

    обычной

            До 50 включ.

    ±0,5 мм

    ±0,5 мм

    Св.50 до 219   "

    ±0,8%

    ±1,0%

     "    219

    ±1,0%

    ±1,25%



    Таблица 3


    Наружный диаметр, мм

    Толщина стенки, мм

    Предельные отклонения по толщине стенки труб точности изготовления, %



    повышенной

    обычной

    До 219

    До 15 включ.

    ±12,5

    +12,5
    -15,0






    Св. 15 до 30

    +10,0
    -12,5

    ±12,5






    30 и выше

    ±10,0

    +10,0
    -12,5





    Св. 219

    До 15 включ.

    +12,5
    -15,0


    Св. 15 до 30

    ±12,5


    30 и выше

    +10,0
    -12,5




         6. По соглашению изготовителя с потребителем трубы могут изготовляться с комбинированными предельными отклонениями, например: по наружному диаметру повышенной точности по ГОСТ 9567-60, а по толщине стенки - обычной точности и т.д.


         7. Овальность и разностенность труб не должны выводить размер труб за предельные отклонения по диаметру и толщине стенки.


         8. Кривизна любого участка трубы на 1 м длины не должна превышать: 1,5 мм - для труб с толщиной стенки до 20 мм; 2,0 мм - для труб с толщиной стенки свыше 20 до 30 мм; 4,0 мм - для труб с толщиной стенки свыше 30 мм.


         9. По требованию потребителя трубы должны поставляться по внутреннему диаметру и по толщине стенки, а также по наружному и внутреннему диаметрам и по разностенности.

         Предельные отклонения по внутреннему диаметру для труб диаметром 70-203 мм, стенкой 7-20 мм и отношением диаметра к толщине стенки, равным или менее 10, не должны превышать соответствующих предельных отклонений по наружному диаметру, указанных в табл.2.

         Для прочих размеров труб предельные отклонения по внутреннему диаметру устанавливаются по соглашению изготовителя с потребителем.


    Примеры условных обозначений


         Труба наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной, кратной 1250 мм, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731-74:


    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)


         Труба наружным диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), повышенной точности изготовления, из стали марки 40Х, изготовляется по группе В ГОСТ 8731-74:


    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)


         То же, немерной длины, изготовляется по группе Д ГОСТ 8731-74:


    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)


         Труба наружным диаметром 219 мм, толщиной стенки 10 мм, немерной длины, обычной точности изготовления, из стали марки Ст4сп, категория стали 1, изготовляется по группе Б ГОСТ 8731-74 из слитка:


    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)


         Труба внутренним диаметром 70 мм, толщиной стенки 3,5 мм, длиной 6000 мм (мерная длина), обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731-74:


    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)


         Труба с наружным диаметром 95 мм, внутренним диаметром 76 мм, допускаемой разностенностью немерной длины, обычной точности изготовления, из стали марки 10, изготовляется по группе Б ГОСТ 8731-74:


    ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент (с Изменениями N 1, 2)


         (Измененная редакция, Изм. N 2).


         10. Технические требования - по ГОСТ 8731.



    Текст документа сверен по:
    официальное издание
    Трубы металлические и соединительные части к ним.
    Часть 1. Трубы бесшовные гладкие: Сб. ГОСТов. -
    М.: ИПК Издательство стандартов, 2004


    Электронный текст документа подготовлен информационным порталом GostExpert.ru 2014 г.
    Online версия ГОСТ 8732-78
