    ГОСТ 5915-70

    Группа Г33


    МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


    ГАЙКИ ШЕСТИГРАННЫЕ КЛАССА ТОЧНОСТИ В

    Конструкция и размеры

    Hexagon nuts, product grade B. Construction and dimensions



    МКС 21.060.20
    ОКП 12 8300

    Дата введения 1972-01-01
    в части размера "под ключ" ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)13 мм 1973-01-01



    ИНФОРМАЦИОННЫЕ ДАННЫЕ


         1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР


         2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.02.70 N 178


         3. Стандарт полностью соответствует СТ СЭВ 3683-82


         4. ВЗАМЕН ГОСТ 5915-62


         5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ


    Обозначение НТД, на который дана ссылка

    Номер пункта

    ГОСТ 1759.0-87

    5

    ГОСТ 1759.1-82

    2, 3а

    ГОСТ 1759.3-83


    ГОСТ 1759.5-87


    2


    ГОСТ 24705-2004


    3




         6. Ограничение срока действия снято по протоколу N 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)


         7. ИЗДАНИЕ (февраль 2010 г.) с Изменениями N 2, 3, 4, 5, 6, 7, утвержденными в феврале 1974 г., марте 1981 г., июне 1983 г., мае 1985 г., марте 1989 г., июле 1995 г. (ИУС 3-74, 6-81, 11-83, 8-85, 6-89, 9-95)



         1. Настоящий стандарт распространяется на шестигранные гайки класса точности В с диаметром резьбы от 1,6 до 48 мм.

         (Измененная редакция, Изм. N 4).

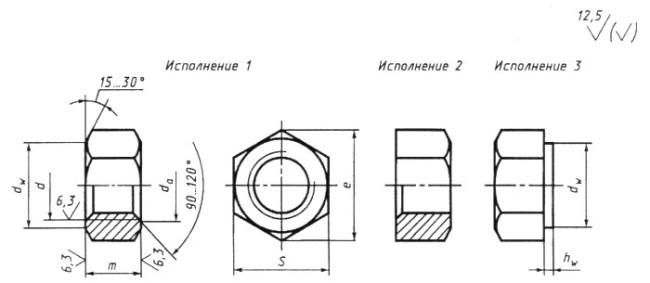

         2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

         (Измененная редакция, Изм. N 2-7).


         3. Резьба - по ГОСТ 24705.

         (Измененная редакция, Изм. N 2, 4).


         3а. Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля - по ГОСТ 1759.1-82*.
    ________________
         * На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 4759-1-2009, здесь и далее по тексту. - Примечание изготовителя базы данных.


         3б. Допустимые дефекты поверхностей гаек и методы контроля - по ГОСТ 1759.3-83*.
    ________________
         * На территории Российской Федерации документ не действует. Действует ГОСТ Р ИСО 6157-2-2009. - Примечание изготовителя базы данных.

         3а, 3б. (Введены дополнительно, Изм. N 5).


         4. (Исключен, Изм. N 5).


         5. Технические требования - по ГОСТ 1759.0-87*.
    _________________
         * На территории Российской Федерации в части маркировки действуют ГОСТ Р 52627-2006, ГОСТ Р 52628-2006.



         6. (Исключен, Изм. N 2).


         7. Масса гаек указана в приложении 1.


         8. (Исключен, Изм. N 4).



    ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)




    мм

    Номинальный диаметр резьбы ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)

    1,6

    2

    2,5

    3

    (3,5)

    4

    5

    6

    8

    10

    12

    (14)

    16

    (18)

    20

    (22)

    24

    (27)

    30

    36

    42

    48

    Шаг резьбы

    крупный

    0,35

    0,40

    0,45

    0,50

    0,60

    0,70

    0,80

    1

    1,25

    1,5

    1,75

    2

    2,5

    3

    3,5

    4

    4,5

    5


    мелкий

    -

    1

    1,25

    1,5

    2

    3

    Размер "под ключ" ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)

    3,2

    4,0

    5,0

    5,5

    6

    7

    8

    10

    13

    16

    18

    21

    24

    27

    30

    34

    36

    41

    46

    55

    65

    75

    Диаметр описанной окружности ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7), не менее

    3,3

    4,2

    5,3

    5,9

    6,4

    7,5

    8,6

    10,9

    14,2

    17,6

    19,9

    22,8

    26,2

    29,6

    33,0

    37,3

    39,6

    45,2

    50,9

    60,8

    71,3

    82,6

    ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)


    не менее

    1,6

    2,0

    2,5

    3,0

    3,5

    4,0

    5,0

    6,0

    8,0

    10

    12

    14

    16

    18

    20

    22

    24

    27

    30

    36

    42

    48


    не более

    1,84

    2,30

    2,9

    3,45

    4,00

    4,60

    5,75

    6,75

    8,75

    10,8

    13,0

    15,1

    17,3

    19,4

    21,6

    23,8

    25,9

    29,2

    32,4

    38,9

    45,4

    51,8

    ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7), не менее

    2,9

    3,6

    4,5

    5,0

    5,4

    6,3

    7,2

    9,0

    11,7

    14,5

    16,5

    19,2

    22,0

    24,8

    27,7

    31,4

    33,2

    38,0

    42,7

    51,1

    59,9

    69,4

    ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)


    не более

    0,2

    0,3

    0,4

    0,5

    0,6

    0,8


    не менее

    0,10

    0,15

    0,20

    0,25

    Высота ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)


    1,3

    1,6

    2,0

    2,4

    2,8

    3,2

    4,7

    5,2

    6,8

    8,4

    10,8

    12,8

    14,8

    16,4

    18,0

    19,8

    21,5

    23,6

    25,6

    31,0

    34,0

    38,0


         Примечания:


         1. Размеры гаек, заключенные в скобки, применять не рекомендуется.


         2. Допускается изготавливать гайки с размерами, указанными в приложении 2.


         3. Допускается изготавливать гайки с номинальной высотой ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7) не менее 0,8 ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7) и предельными отклонениями по ГОСТ 1759.1-82 при условии соблюдения требований ГОСТ 1759.5-87*.
    _________________
         * На территории Российской Федерации действует ГОСТ Р 52628-2006.


         Пример условного обозначения гайки исполнения 1 с диаметром резьбы ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)12 мм, с размером "под ключ" ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)18 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, без покрытия:


    Гайка М12-6Н.5 (S18) ГОСТ 5915-70

         То же, исполнения 2, с размером "под ключ" ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)19 мм, с мелким шагом резьбы с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм:


    Гайка 2М12х1,25-6Н.12.40Х.016 ГОСТ 5915-70


    ПРИЛОЖЕНИЕ 1
    Справочное

    Масса стальных гаек (исполнение 1) с крупным шагом резьбы



    Номинальный диаметр резьбы ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7), мм

    Теоретическая масса 1000 шт. гаек, кг ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)

    1,6

    0,074

    2

    0,141

    2,5

    0,272

    3

    0,377

    3,5

    0,497

    4

    0,800

    5

    1,440

    6

    2,573

    8

    5,548

    10

    10,220

    12

    15,670

    14

    25,330

    16

    37,610

    18

    53,270

    20

    71,440

    22

    103,150

    24

    122,870

    27

    175,280

    30

    242,540

    36

    416,780

    42

    623,880

    48

    956,200



         Для определения массы гаек из других материалов значения массы, указанные в таблице, следует умножить на коэффициенты: 0,356 - для алюминиевого сплава; 1,080 - для латуни.

         ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. N 4, 6).



    ПРИЛОЖЕНИЕ 2 (справочное)

    ПРИЛОЖЕНИЕ 2
    Справочное

    Размеры в мм


    Номинальный диаметр резьбы ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)


    10

    12

    14

    22

    Размер "под ключ" ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)


    17

    19

    22

    32

    Диаметр описанной окружности ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7), не менее


    18,7

    20,9

    23,9

    35,0

    ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7), не менее

    15,5

    17,2

    20,1

    29,5

    Теоретическая масса 1000 шт. гаек (исполнение 1) с крупным шагом резьбы, кг ГОСТ 5915-70 (СТ СЭВ 3683-82) Гайки шестигранные класса точности В. Конструкция и размеры (с Изменениями N 2-7)


    12,06

    18,40

    28,91

    85,67



         ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. N 6; измененная редакция, Изм. N 7).

    сверен по:
    официальное издание
    М.: Стандартинформ, 2010
