ГОСТ Р ИСО 10303-519-2007
ГОСТ Р ИСО 10303-519-2007 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 519. Прикладные интерпретированные конструкции. Геометрические допуски
Категории ГОСТ Р ИСО 10303-519-2007 по ОКС:- 25. Машиностроение
- 25.40. Пром-ые автомат-ые системы
- 25.40.40 Измерение и контроль производственного процесса
- Статус документа:
- действует, введён в действие 01.09.2007
- Название на английском языке:
- Industrial automation systems and integration. Product data representation and exchange. Part 519. Application interpreted constructions. Geometric tolerances
- Дата актуализации информации по стандарту:
- 28.06.2023, в 12:22 (менее года назад)
- Вид стандарта:
- Стандарты на процессы
- Дата начала действия ГОСТа:
- 2007-09-01
- Дата последнего издания документа:
- 2007-04-24
Коды документа ГОСТ Р ИСО 10303-519-2007:
- Код КГС:
- П87
- Код ОКСТУ:
- 4002
- Число страниц:
- 27
- Назначение ГОСТ Р ИСО 10303-519-2007:
- Настоящий стандарт определяет интерпретацию интегрированных ресурсов, обеспечивающую соответствие требованиям к представлению допустимого отклонения физических параметров формы изделия согласно ИСО 1101. Требования настоящего стандарта распространяются на: - допуски как ограничения на параметры формы изделия; - спецификацию допусков формы изделия; - представление геометрических допусков; - представление размеров допусков; - спецификацию баз и ссылок на базы; - идентификацию производных элементов формы, например центровых линий и линий пересечения. Требования настоящего стандарта не распространяются на: - представление положительных и отрицательных допусков, пределов и посадок; - определение фундаментальных принципов, понятий и терминов, относящихся к допускам и размерам; - математическое определение допусков и баз; - описание практических приемов назначения размеров и допусков; - спецификацию методов проверки размеров; - синтез и анализ допусков; - назначение допусков на параметры изделия, исключая форму; - представление допусков на технических чертежах; - представление формы изделия; - представление размеров
- Ключевые слова документа:
- автоматизация, геометрические допуски, данные, обмен данными, представление данных, прикладные автоматизированные системы, прикладные конструкции, промышленные изделия, средства автоматизации
Нормативные ссылки из текста ГОСТ Р ИСО 10303-519-2007:
- ISO:
- ISO 1101:2004;ISO 5459:1981;ISO/IEC 8824-1:2002;ISO 10303-1:1994;ISO 10303-11:1994;ISO 10303-41:1994;ISO 10303-47:1997;ISO 10303-202:1996;ISO/TS 17450-1:2005
Скачать ГОСТ Р ИСО 10303-519-2007 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
-

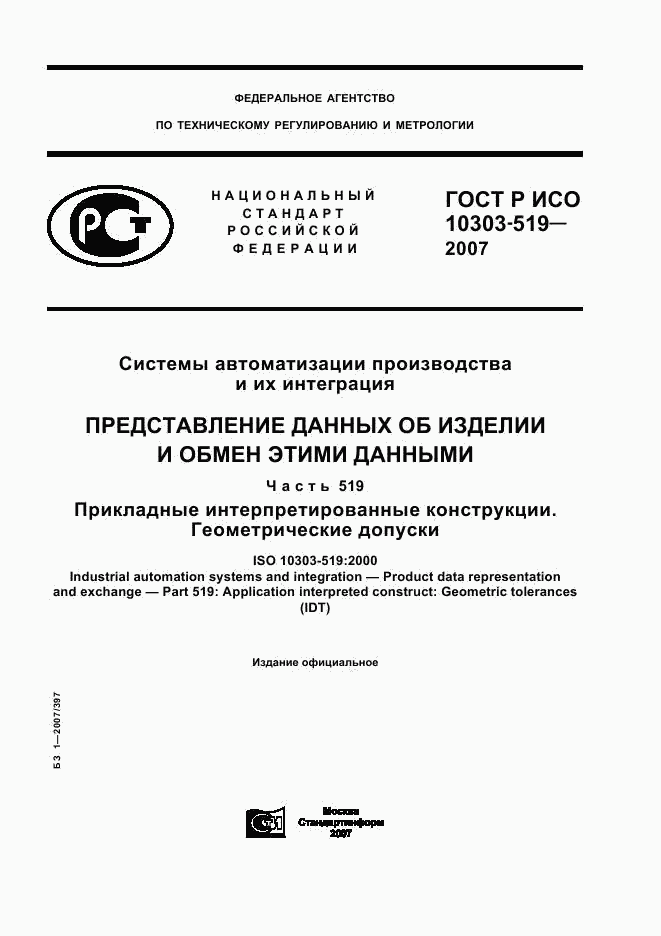

страница 1
-
страница 2
-

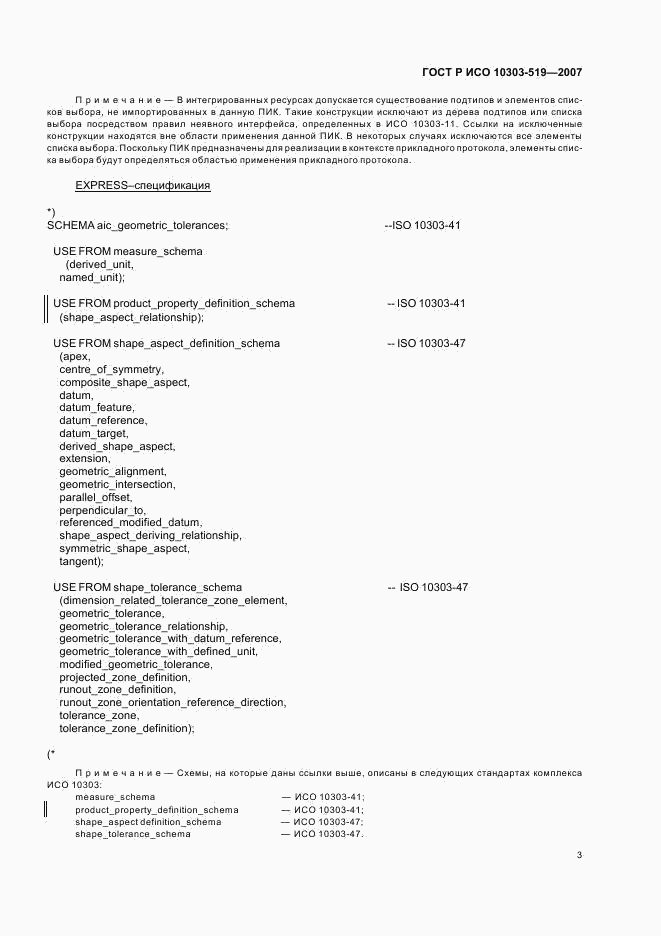

страница 3
-
страница 4
-
страница 5
-
страница 6
-

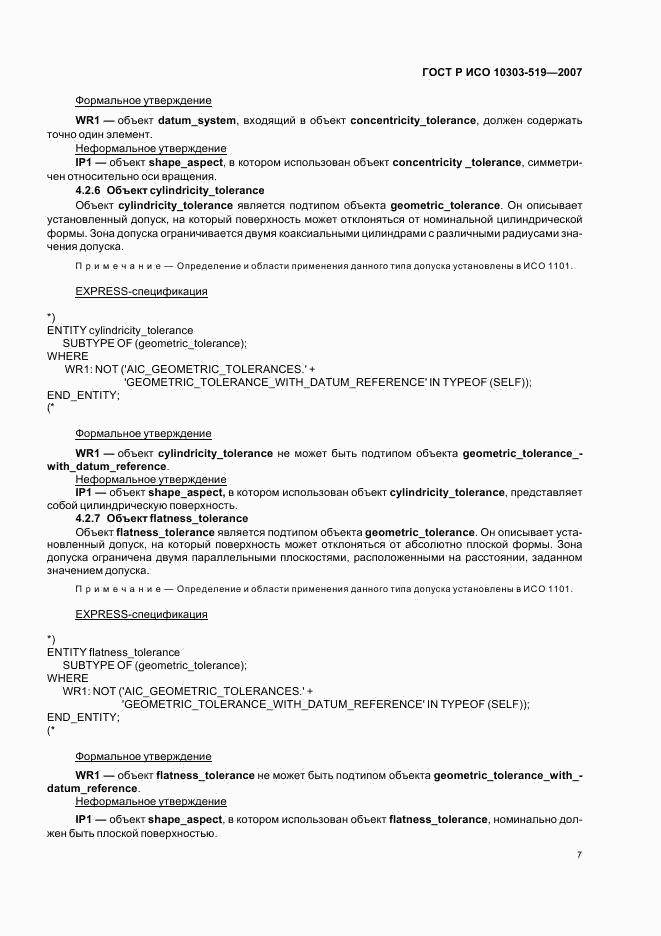

страница 7
-
страница 8
-

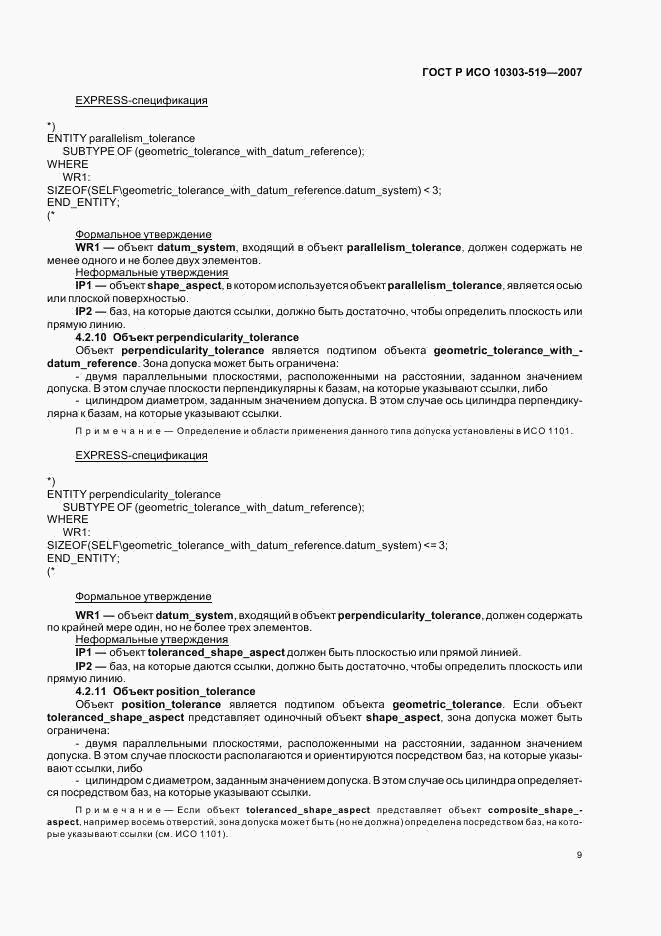

страница 9
-
страница 10
-
страница 11
-

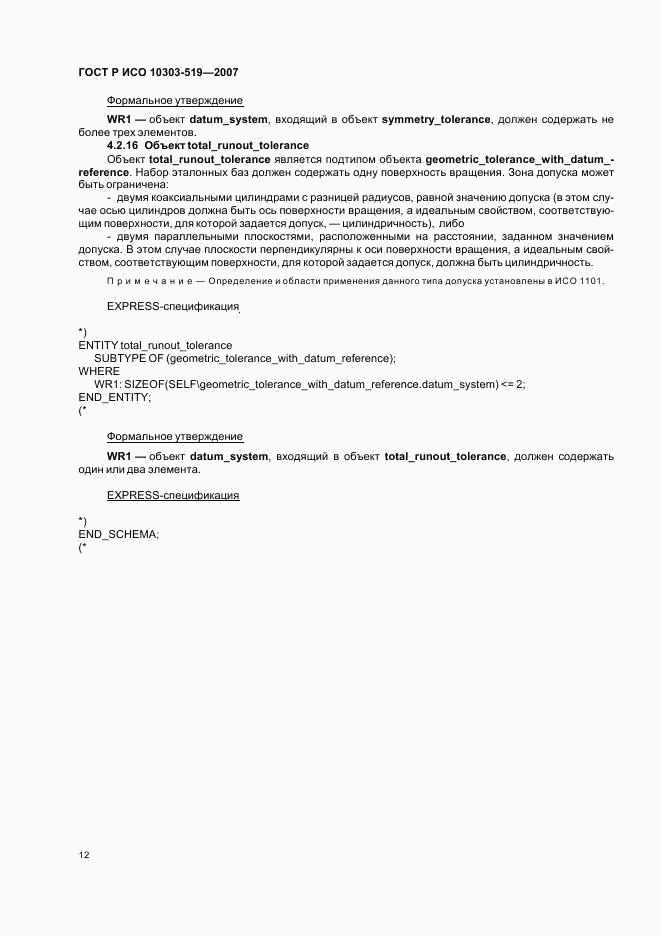

страница 12
-
страница 13
-

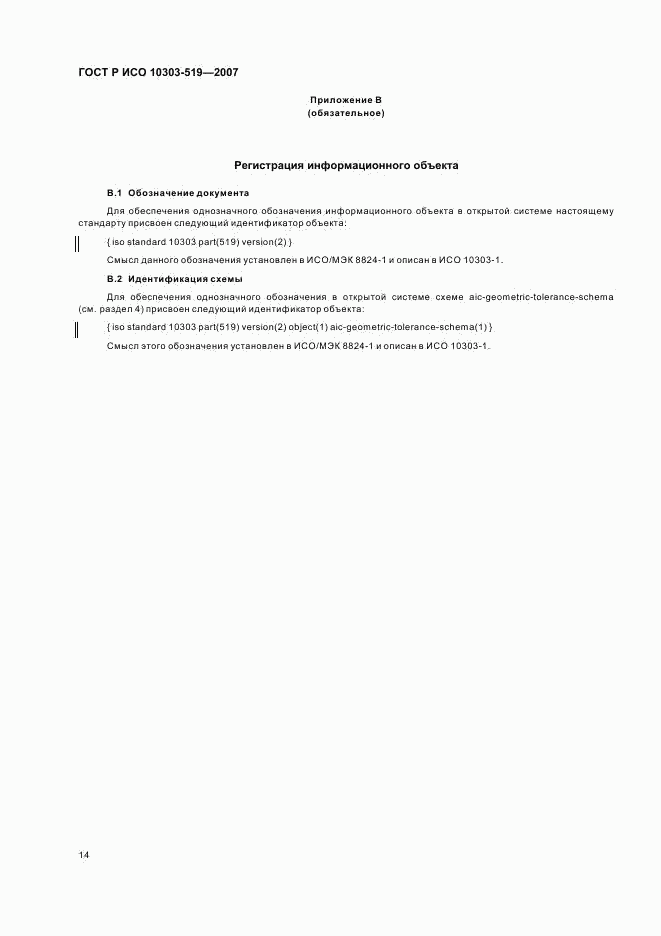

страница 14
-
страница 15
-
страница 16
-
страница 17
-

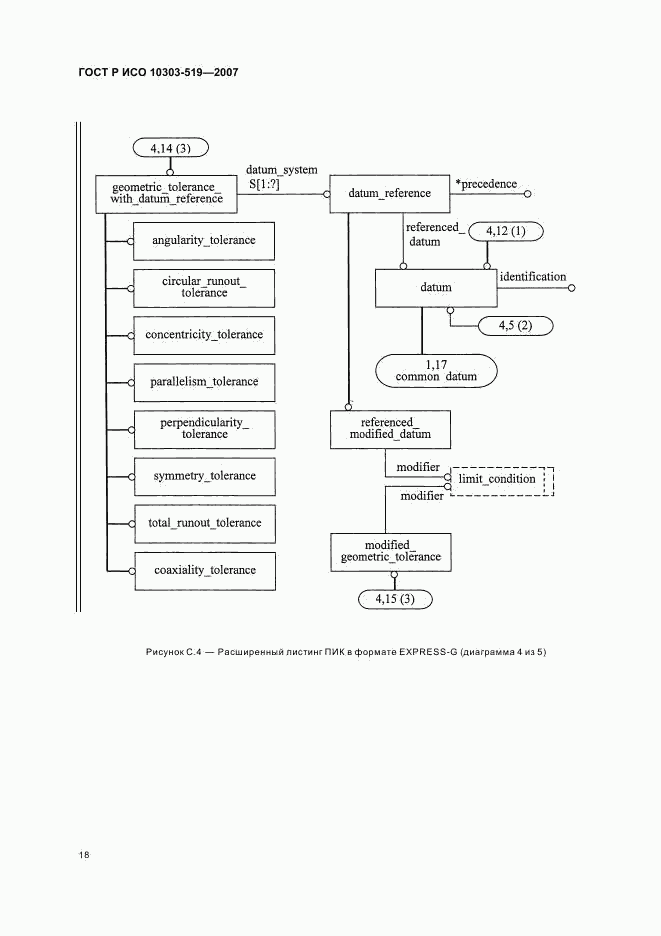

страница 18
-
страница 19
-
страница 20
-
страница 21
-
страница 22
-
страница 23
-
страница 24
-
страница 25
-
страница 26
-
страница 27
