ГОСТ Р ИСО 12164-4-2011

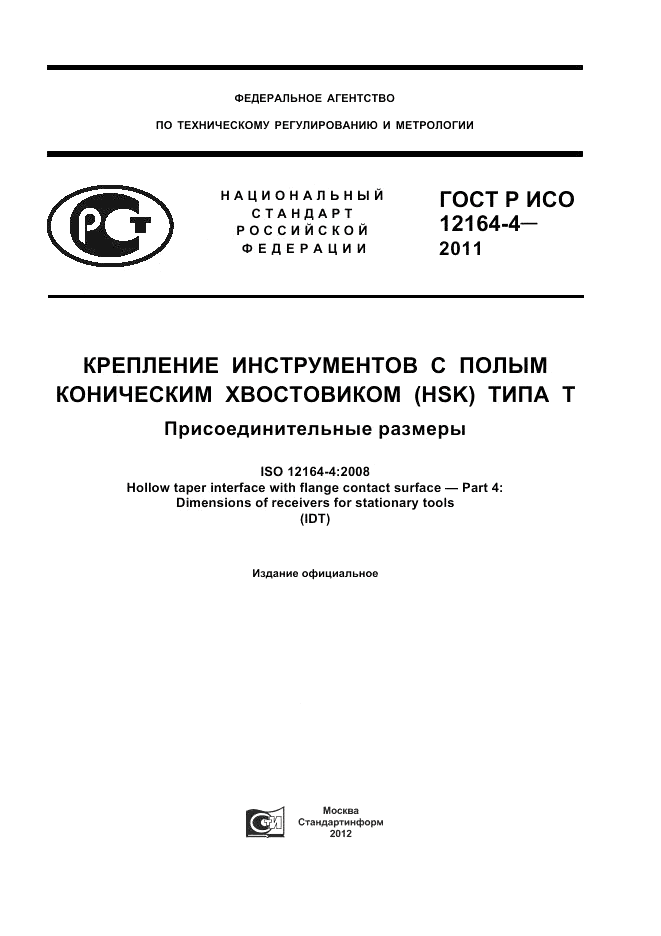

ГОСТ Р ИСО 12164-4-2011 Крепление инструментов с полым коническим хвостовиком (HSK) типа Т. Присоединительные размеры

Категории ГОСТ Р ИСО 12164-4-2011 по ОКС:
Статус документа:
действует, введён в действие 01.01.2013
Название на английском языке:
Tool receiver for type T hollow taper shanks (HSK). Connecting dimensions
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
временно не известен
Дата начала действия ГОСТа:
2013-01-01
Дата последнего издания документа:
2012-09-21
Коды документа ГОСТ Р ИСО 12164-4-2011:
Код ОКП:
392800
Код КГС:
Г23
Число страниц:
12
Назначение ГОСТ Р ИСО 12164-4-2011:
Настоящий стандарт распространяется на присоединительные размеры посадочного гнезда для крепления полых конических хвостовиков (HSK) с прилеганием по плоскости к торцу шпинделя токарных и обрабатывающих (фрезерно-расточных) центров. Настоящий стандарт устанавливает присоединительные размеры посадочного гнезда хвостовиков типа Т по ГОСТ Р ИСО 12164-2011 для автоматической смены инструмента через паз на фланце и для ручной смены инструмента через отверстие в конической части хвостовика. Крутящий момент передается посредством торцовой шпонки на конце хвостовика, а также - силой трения

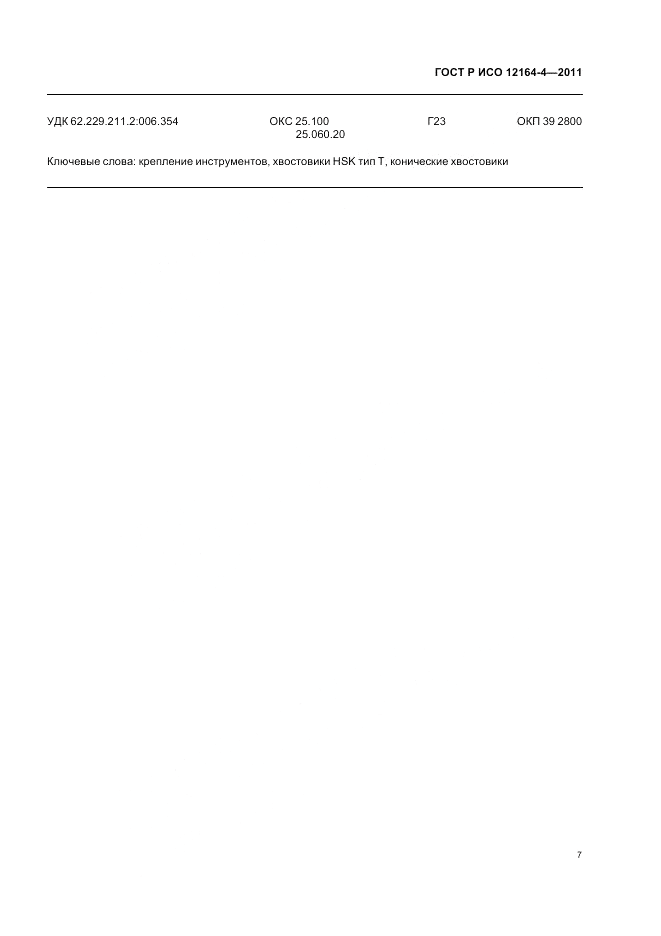

Ключевые слова документа:
конические хвостовики, крепление инструментов, хвостовики HSK типа Т
Нормативные ссылки из текста ГОСТ Р ИСО 12164-4-2011:
ISO:
ISO 1101;ISO 2768-1;ISO 3040
Ссылки на ГОСТы:
ГОСТ 23706-93

Скачать ГОСТ Р ИСО 12164-4-2011 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
23/01/2016 21:09
0
0.31 Мб
скачать ГОСТ Р ИСО 12164-4-2011
Вернуться к началу

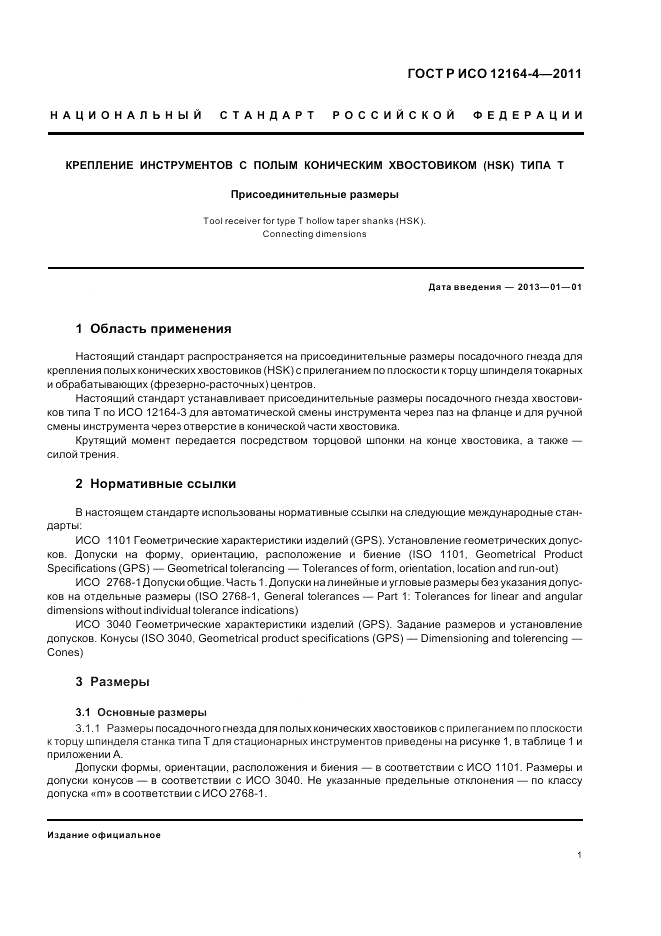

  • ГОСТ Р ИСО 12164-4-2011, страница 1 страница 1

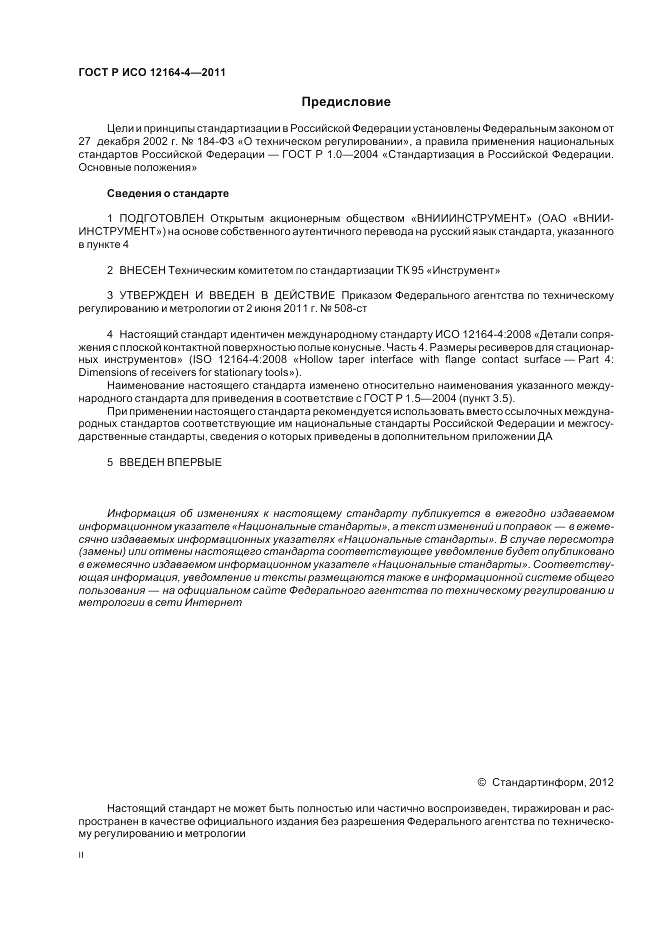

  • ГОСТ Р ИСО 12164-4-2011, страница 2 страница 2

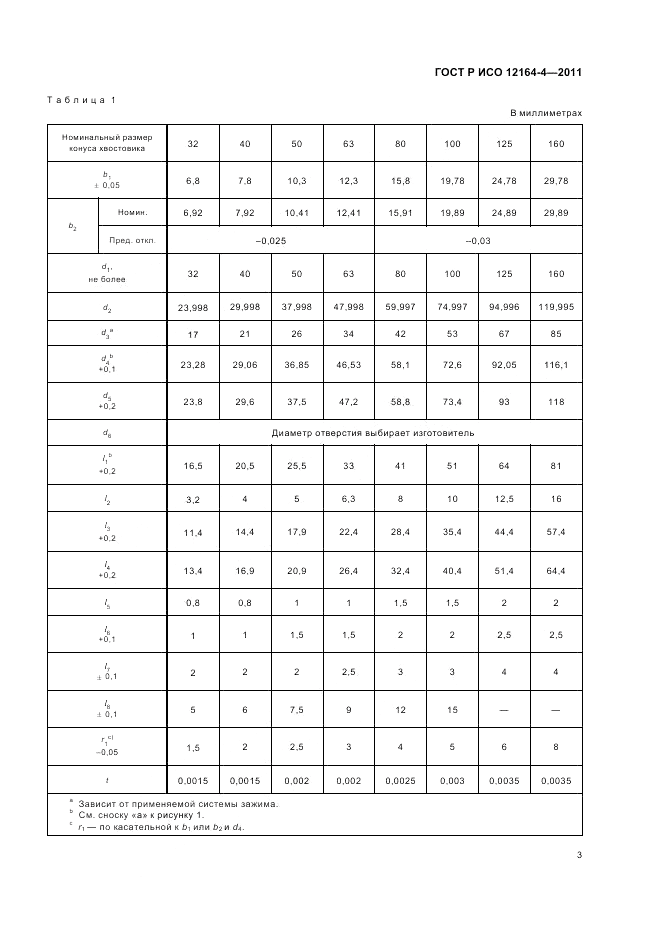

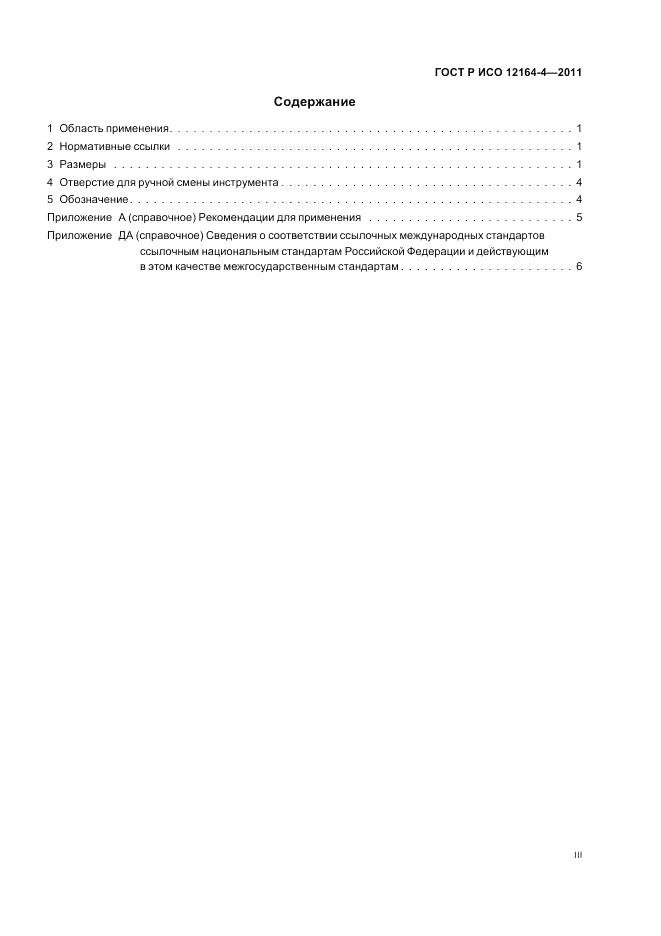

  • ГОСТ Р ИСО 12164-4-2011, страница 3 страница 3

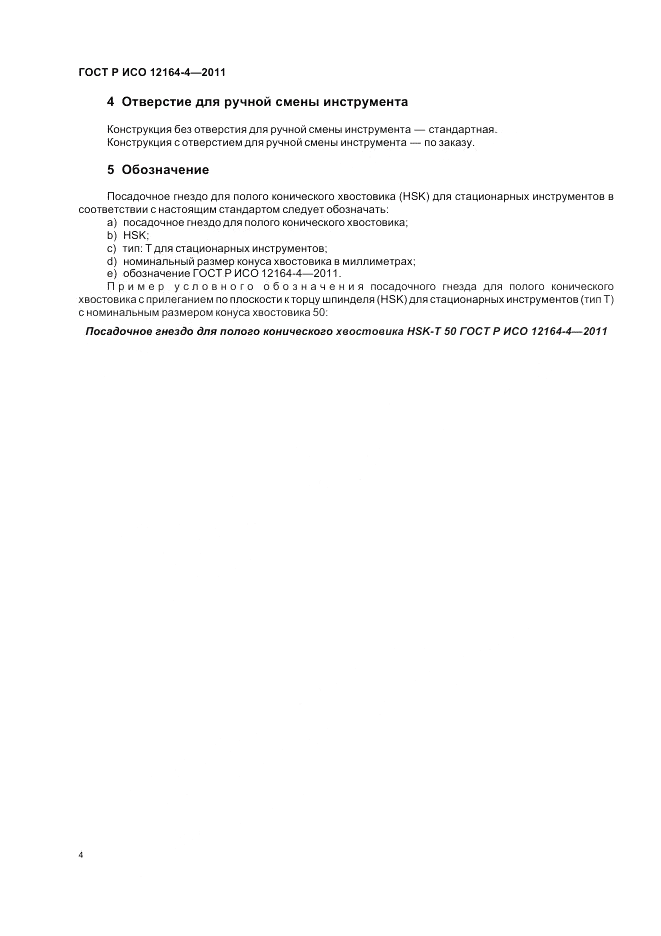

  • ГОСТ Р ИСО 12164-4-2011, страница 4 страница 4

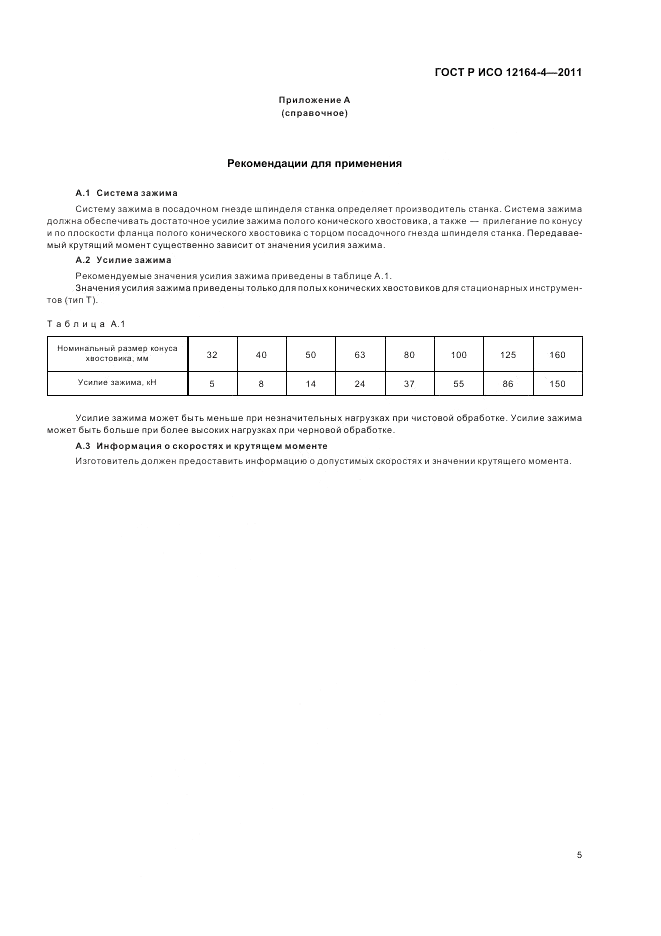

  • ГОСТ Р ИСО 12164-4-2011, страница 5 страница 5

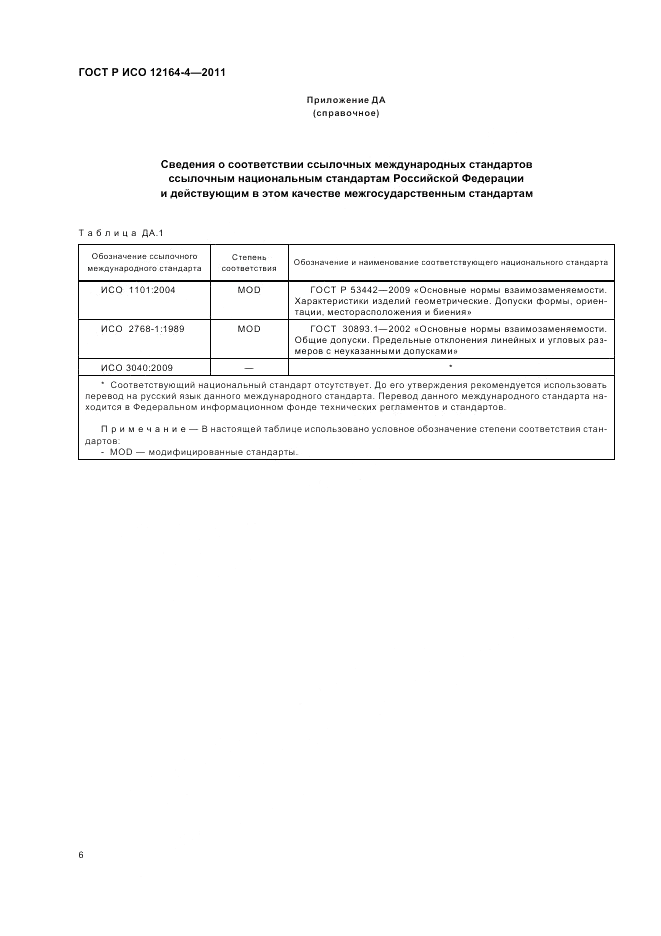

  • ГОСТ Р ИСО 12164-4-2011, страница 6 страница 6
  • ГОСТ Р ИСО 12164-4-2011, страница 7 страница 7
  • ГОСТ Р ИСО 12164-4-2011, страница 8 страница 8
  • ГОСТ Р ИСО 12164-4-2011, страница 9 страница 9
  • ГОСТ Р ИСО 12164-4-2011, страница 10 страница 10
  • ГОСТ Р ИСО 12164-4-2011, страница 11 страница 11

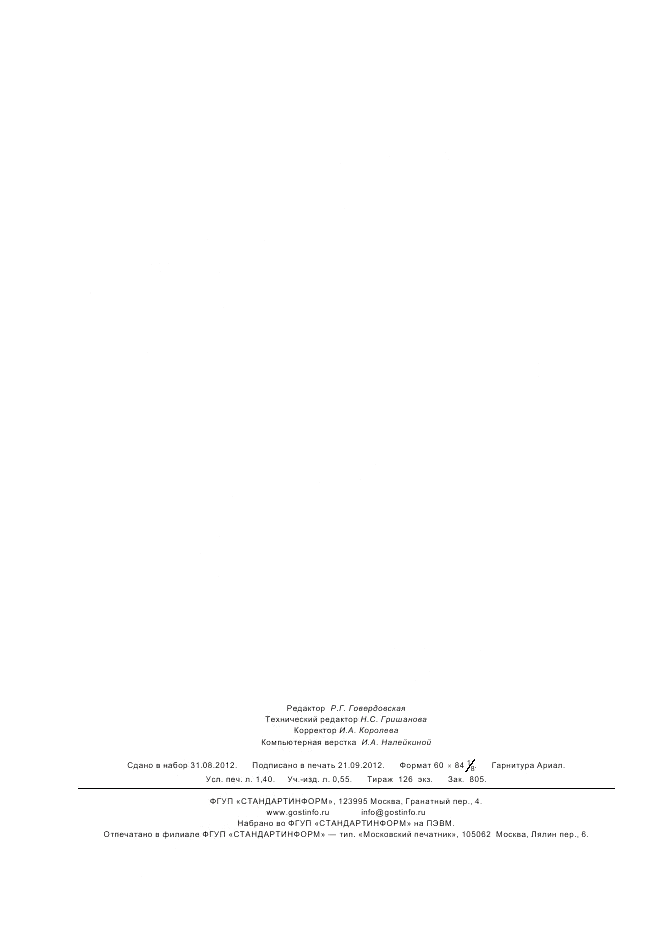

  • ГОСТ Р ИСО 12164-4-2011, страница 12 страница 12
