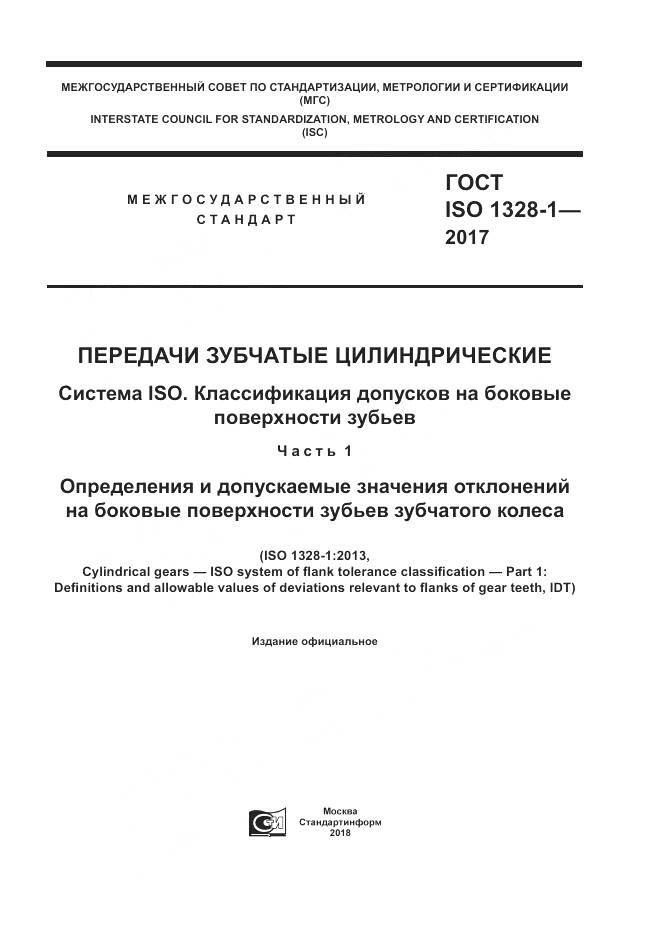

ГОСТ ISO 1328-1-2017

ГОСТ ISO 1328-1-2017 Передачи зубчатые цилиндрические. Система ISO. Классификация допусков на боковые поверхности зубьев. Часть 1. Определения и допускаемые значения отклонений на боковые поверхности зубьев зубчатого колеса

Категории ГОСТ ISO 1328-1-2017 по ОКС:
Статус документа:
принят, введён в действие 01.01.2020
Название на английском языке:
Cylindrical gears. ISO system. Flank tolerance classification. Part 1. Definitions and allowable values of deviations relevant to flanks of gear teeth
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Стандарты на продукцию (услуги)
Дата начала действия ГОСТа:
2020-01-01
Дата последнего издания документа:
2018-11-27
Коды документа ГОСТ ISO 1328-1-2017:
Код ОКП:
417000
Число страниц:
46
Назначение ГОСТ ISO 1328-1-2017:
Настоящий стандарт устанавливает систему классификации допусков, относящуюся к производству и оценке качества боковых поверхностей зубьев эвольвентных цилиндрических зубчатых колес. Настоящий стандарт определяет термины, касающиеся допусков боковой поверхности зубьев, структуру системы степеней точности и допускаемые значения. Настоящий стандарт устанавливает единую систему допусков, которой с обоюдной выгодой могут пользоваться как производитель зубчатых передач, так и потребитель. Система допусков предусматривает одиннадцать классов точности, которые пронумерованы цифрами от 1 до 11 в порядке увеличения допуска. В настоящем стандарте не рассматриваются вопросы проектирования зубчатых передач и структура поверхности. Для получения дополнительной информации о текстуре поверхности см. ISO / TR 10064-4
Документ разработан орг-ей:
Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
Документ принят орг-ей:
Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №52-2017
Ключевые слова документа:
допуск на радиальное биение, зубчатые передачи, определения, положение допусков, точность, цилиндрические зубчатые передачи
Нормативные ссылки из текста ГОСТ ISO 1328-1-2017:
ISO:
ISO 701;ISO 1122-1;ISO 1328-2;ISO/TR 10064-1;ISO/TS 16610-1;ISO 16610-21;ISO 21771
Ссылки на ГОСТы:
ГОСТ 15846-2002

Скачать ГОСТ ISO 1328-1-2017 вы можете в следующих версиях:

Вы можете просмотреть версии ГОСТ ISO 1328-1-2017, доступные для скачивания, возможно документ есть там в PDF формате.
