ГОСТ 2.731-81
ГОСТ 2.731-81 Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные
Категории ГОСТ 2.731-81 по ОКС:- 01. Общие положения
- 01.80. Графические обозначения
- 01.80.40 Графические обозначения для технических чертежей диаграмм, схем и соответствующей технической документации в области электротехники и электроники *стандарты, включеные в эту подгруппу, следует также включать в другие группы и/или подгруппы в соответствии
- Статус документа:
- действует, введён в действие 01.07.1981
- Название на английском языке:
- Unified system for designe documentation. Graphic identifications in schemes. Electronic tubes and valves
- Дата актуализации информации по стандарту:
- 19.06.2025, в 16:22 (менее месяца назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1981-07-01
- Дата последнего издания документа:
- 2010-05-18
Коды документа ГОСТ 2.731-81:
- Код КГС:
- Т52
- Код ОКСТУ:
- 0002;6343
- Число страниц:
- 23
- Назначение ГОСТ 2.731-81:
- Настоящий стандарт устанавливает условные графические обозначения электровакуумных приборов и распространяется на схемы, выполняемые вручную или автоматизированным способом, для изделий всех отраслей промышленности и строительства
- ГРНТИ индекс(ы):
- 811407
- Документ разработан орг-ей:
- Госкомитет СССР по стандартам
- Этот ГОСТ входит в сборник:
- Единая система конструкторской документации. Обозначения условные графические в схемах
- Ключевые слова документа:
- конструкторская документация, обозначения, электровакуумные приборы
Нормативные ссылки из текста ГОСТ 2.731-81:
- Ссылки на ГОСТы:
- ГОСТ 2.734-68
Скачать ГОСТ 2.731-81 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
Поправки и изменения к ГОСТ 2.731-81:
-
Наименование, вид:Датарегистрации:начала действия:Ссылка:
-
Изменение №1 к ГОСТ 2.731-81
Тип изменения: Текстовое изменение
Номер изменения: 1
Регистрационный номер: 1308
Новое значение: -
1987-04-201988-01-01
-

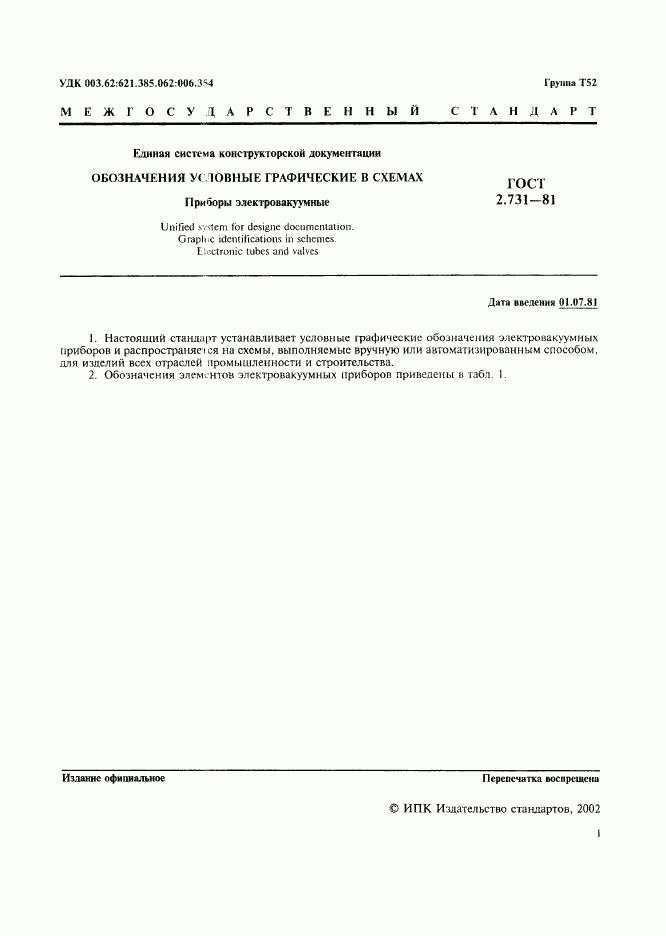

страница 1
-

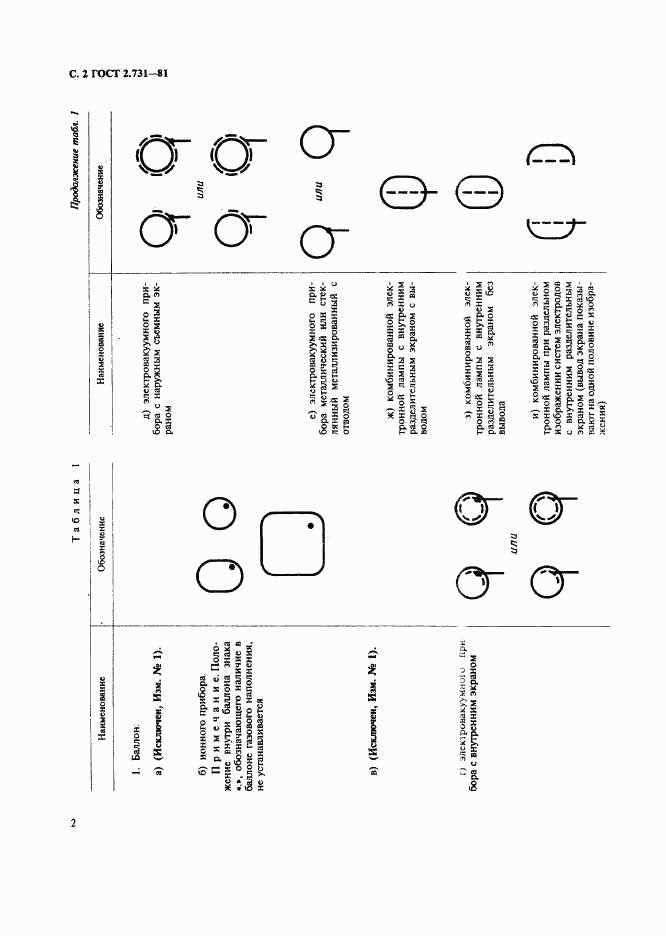

страница 2
-

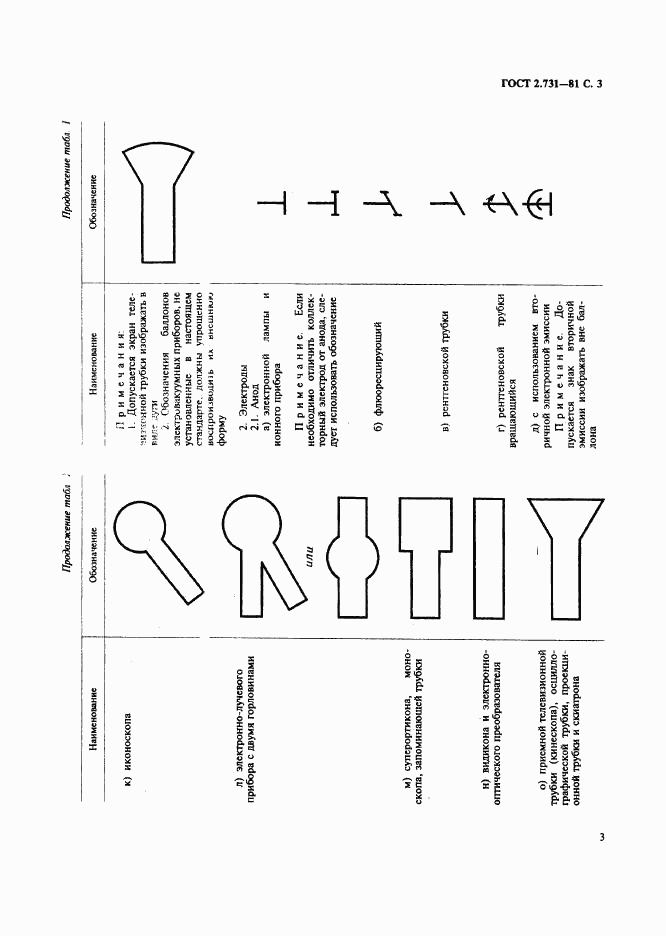

страница 3
-

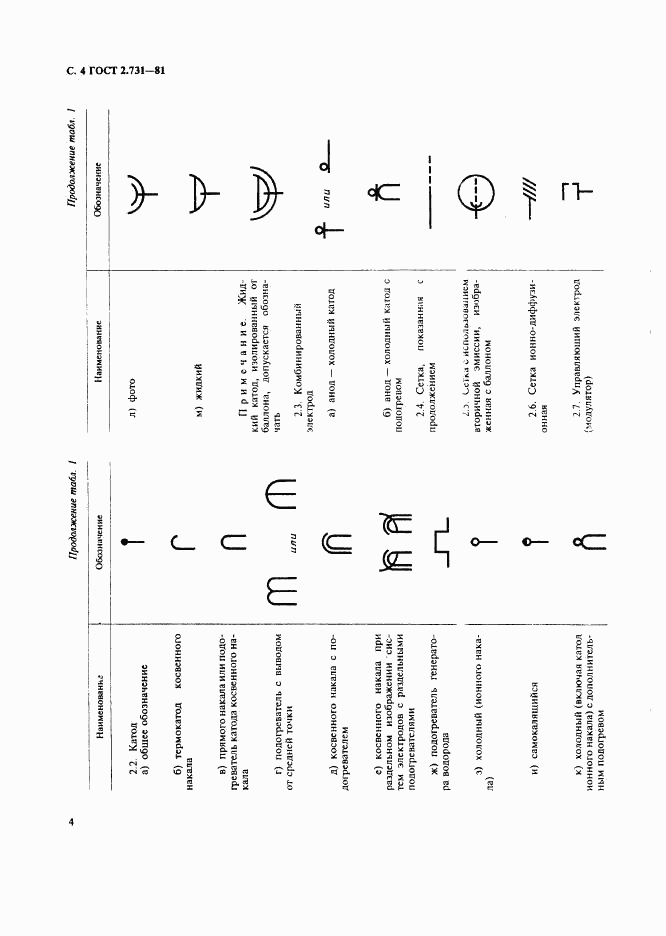

страница 4
-

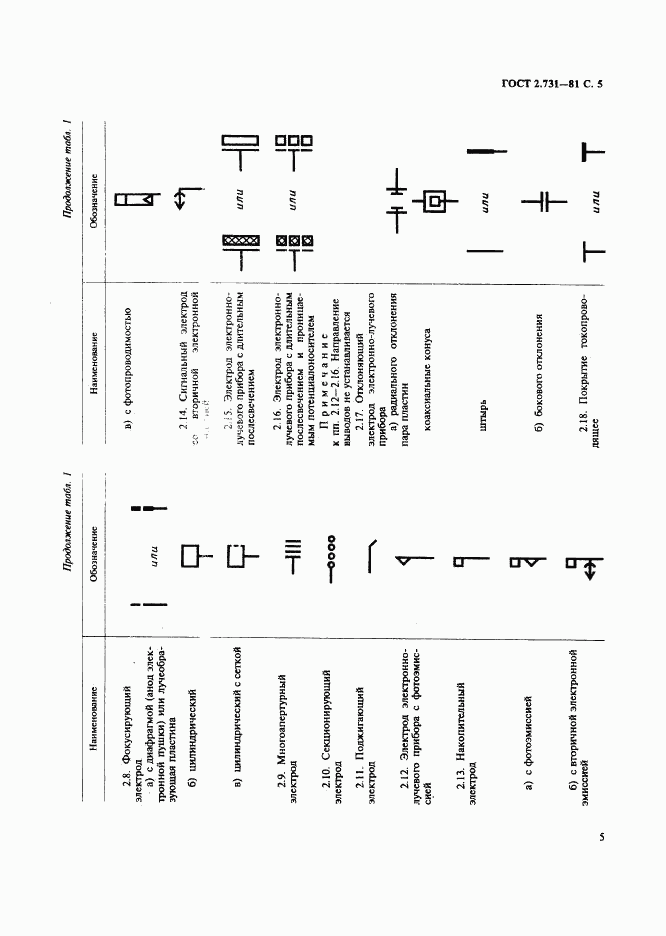

страница 5
-

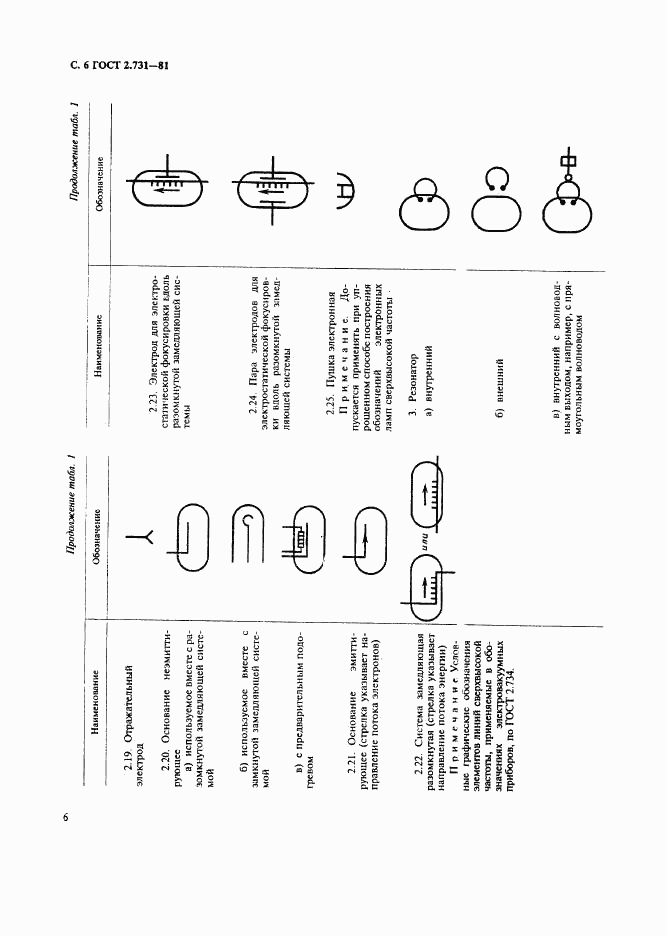

страница 6
-

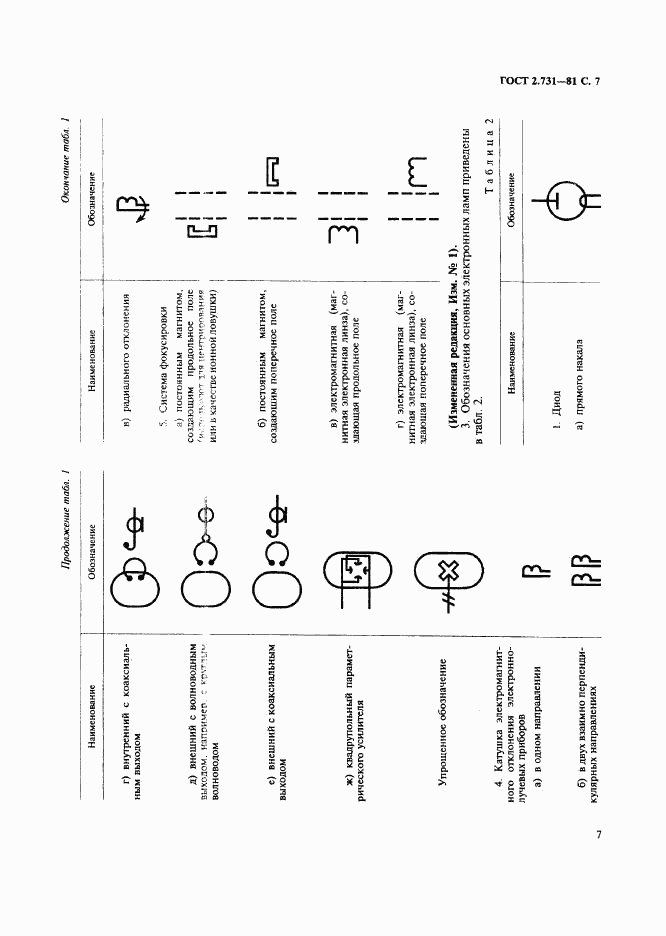

страница 7
-

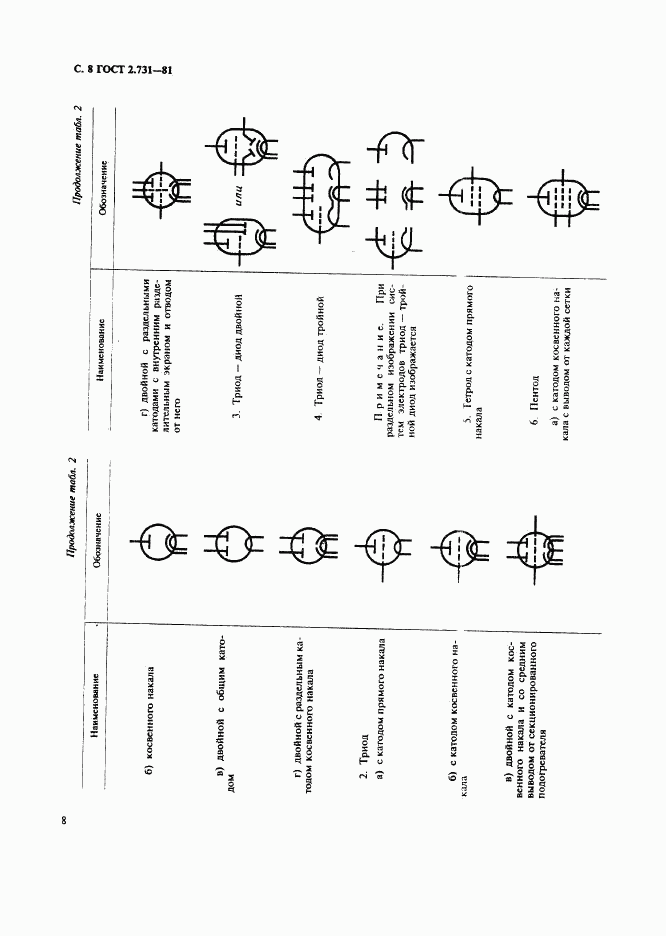

страница 8
-

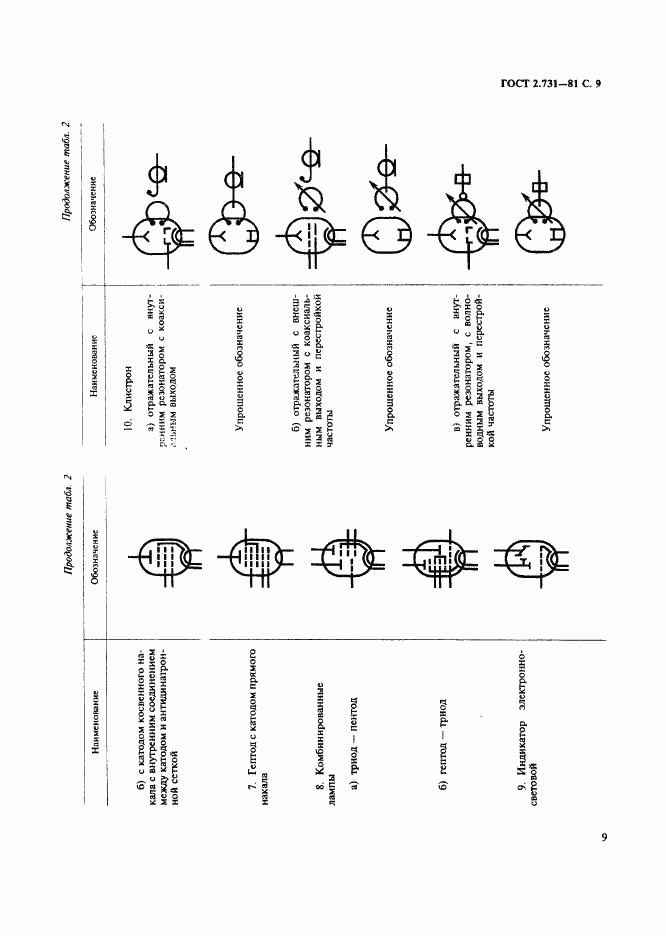

страница 9
-

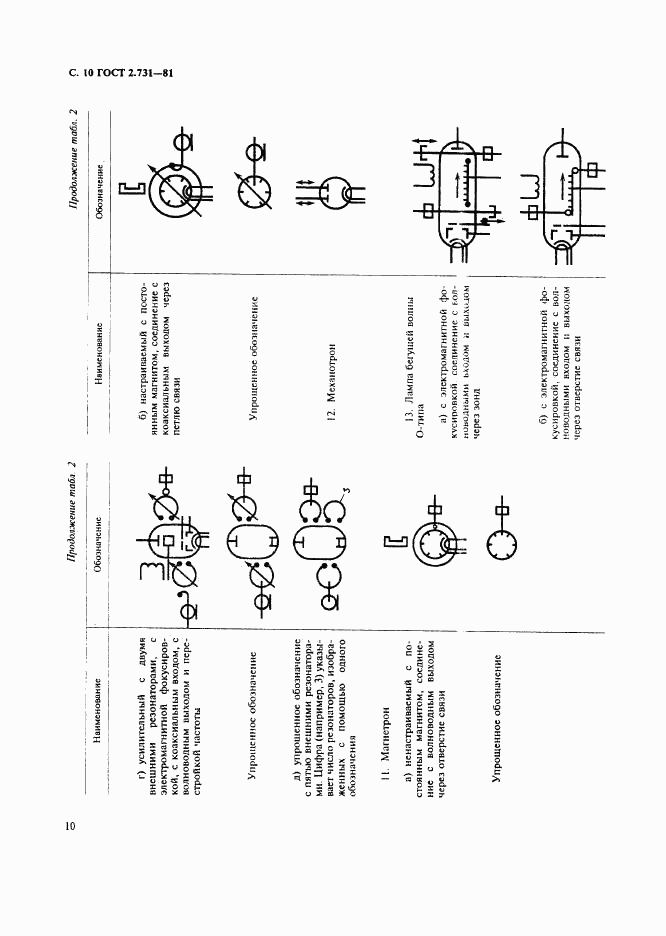

страница 10
-

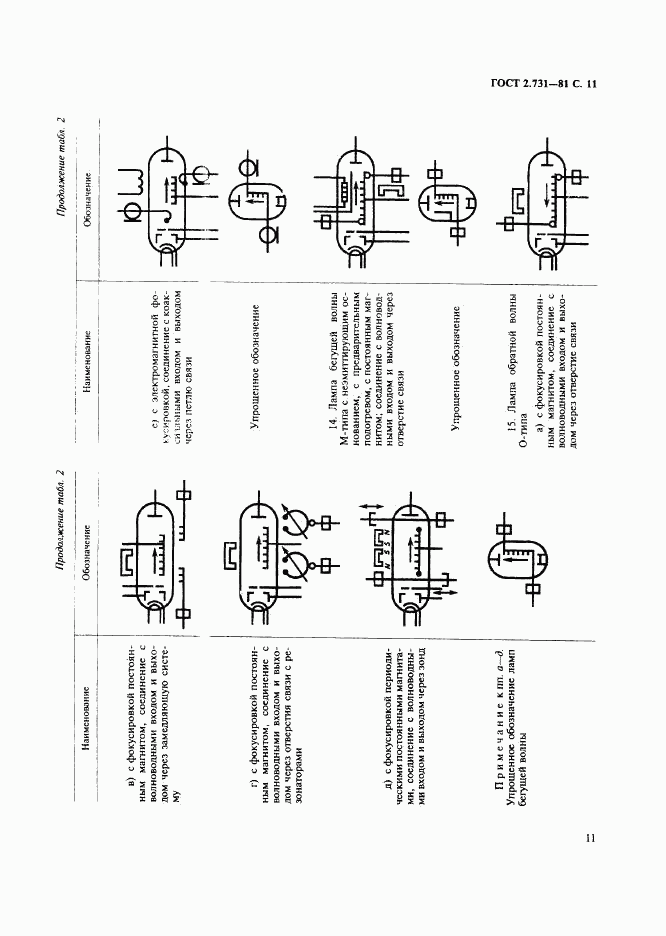

страница 11
-

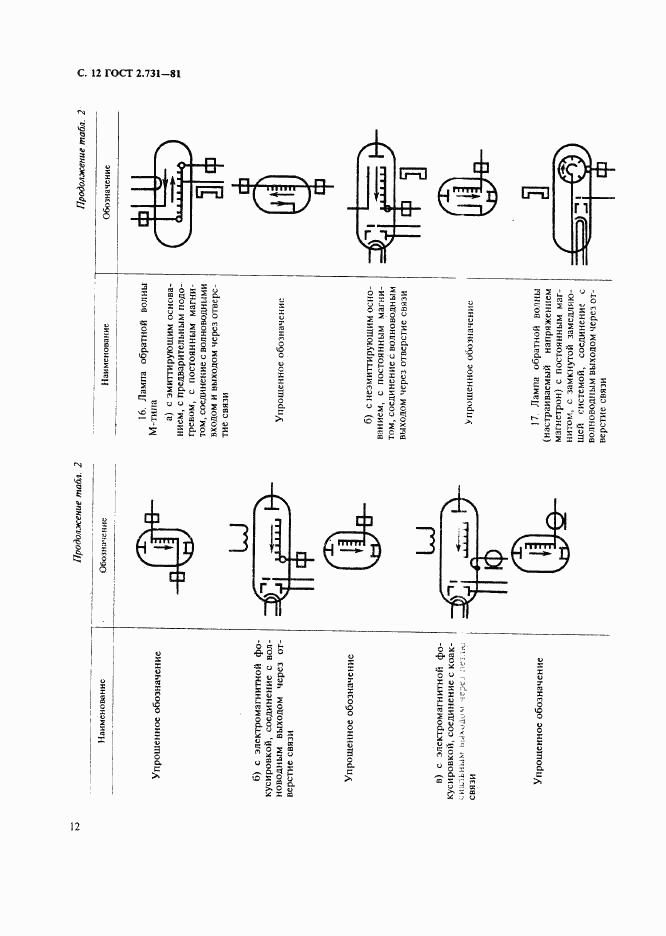

страница 12
-

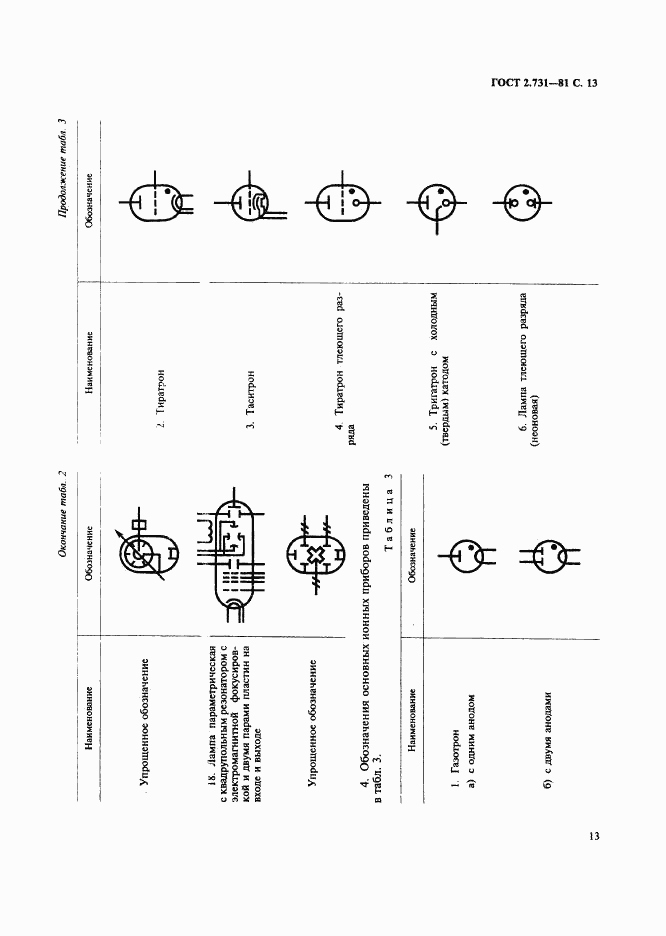

страница 13
-

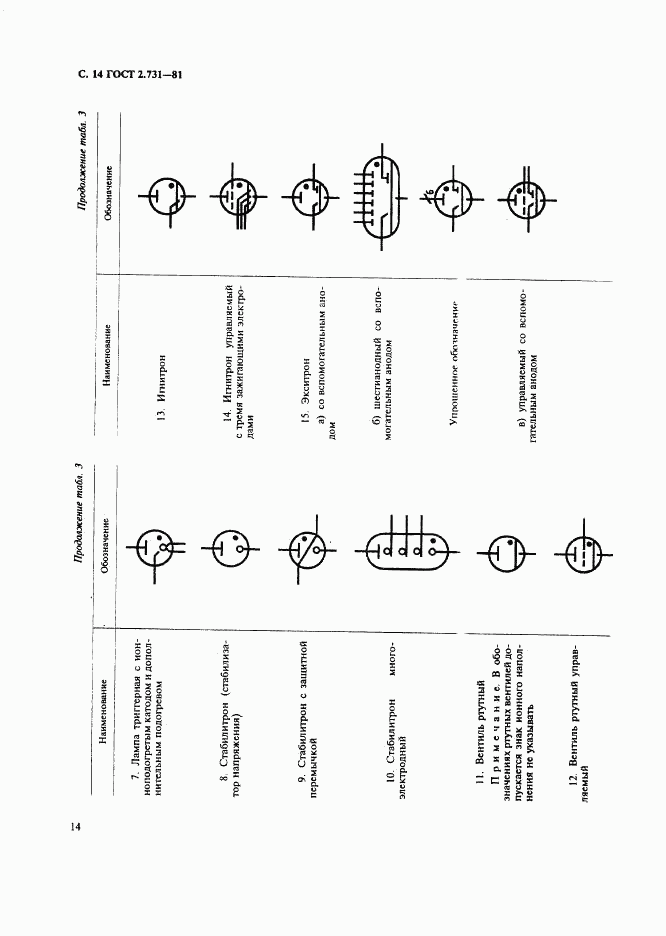

страница 14
-

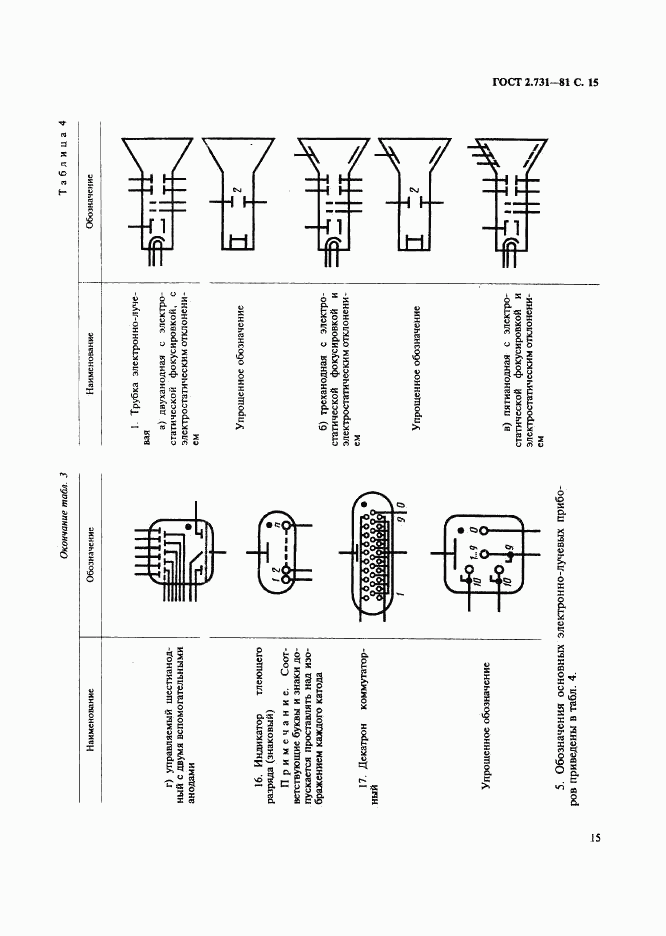

страница 15
-

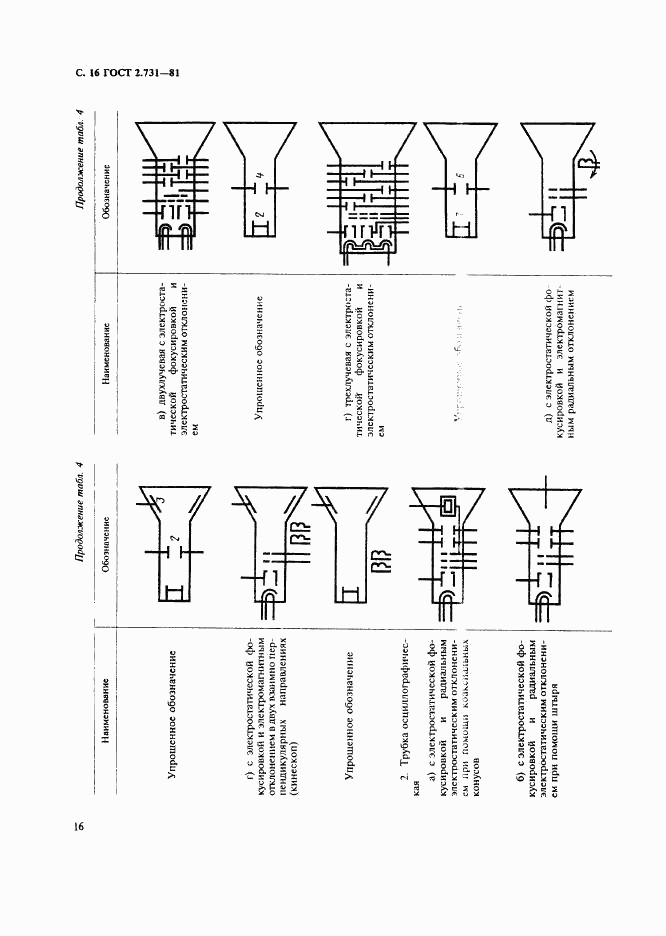

страница 16
-

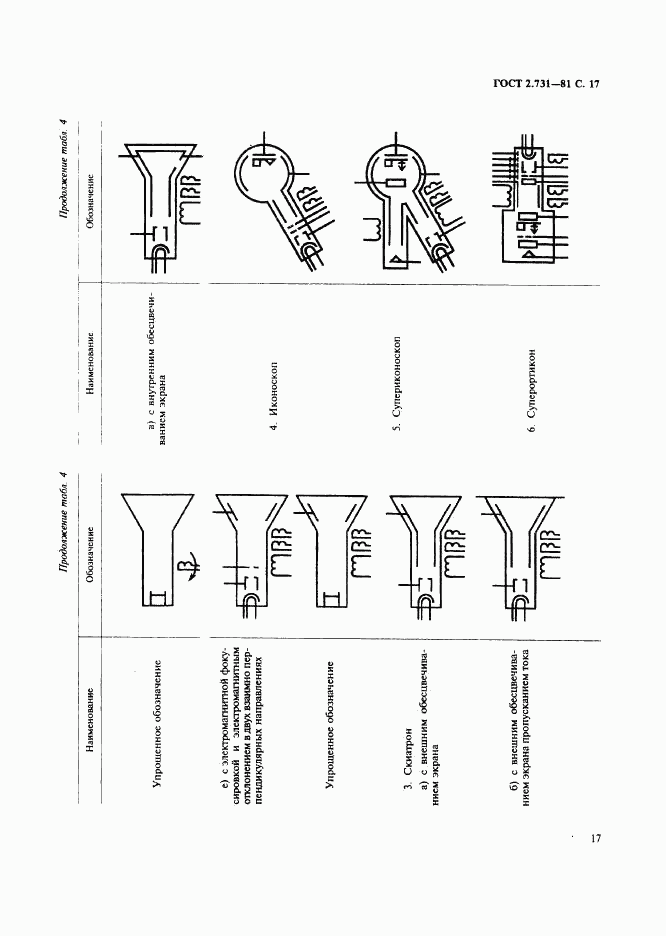

страница 17
-

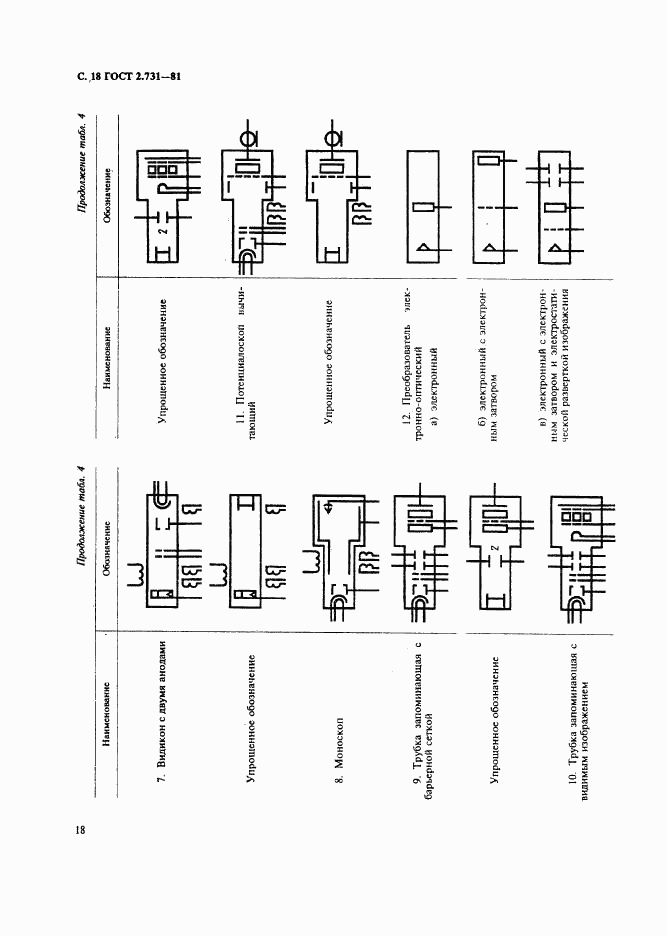

страница 18
-

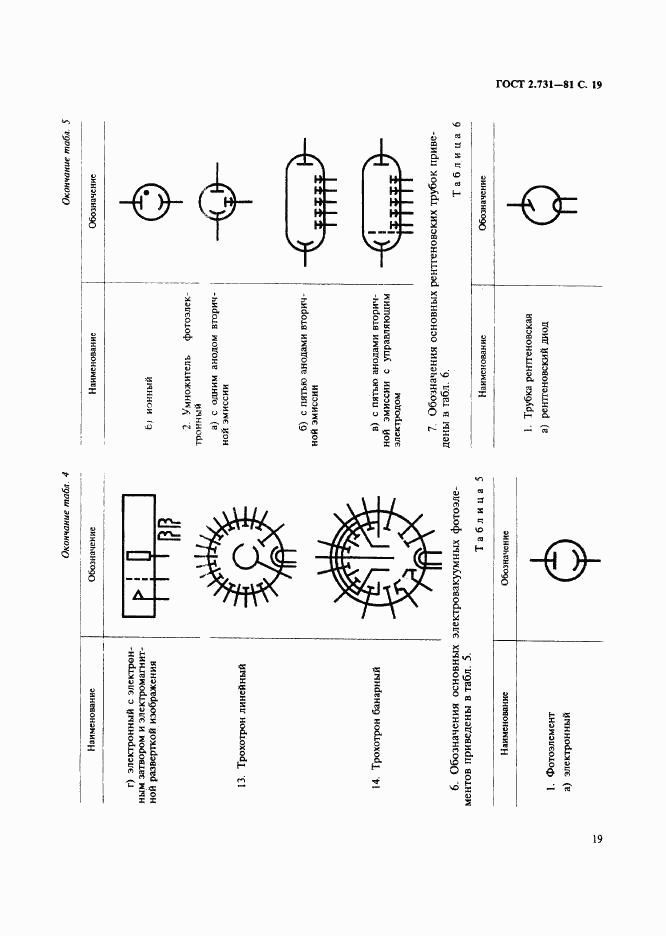

страница 19
-

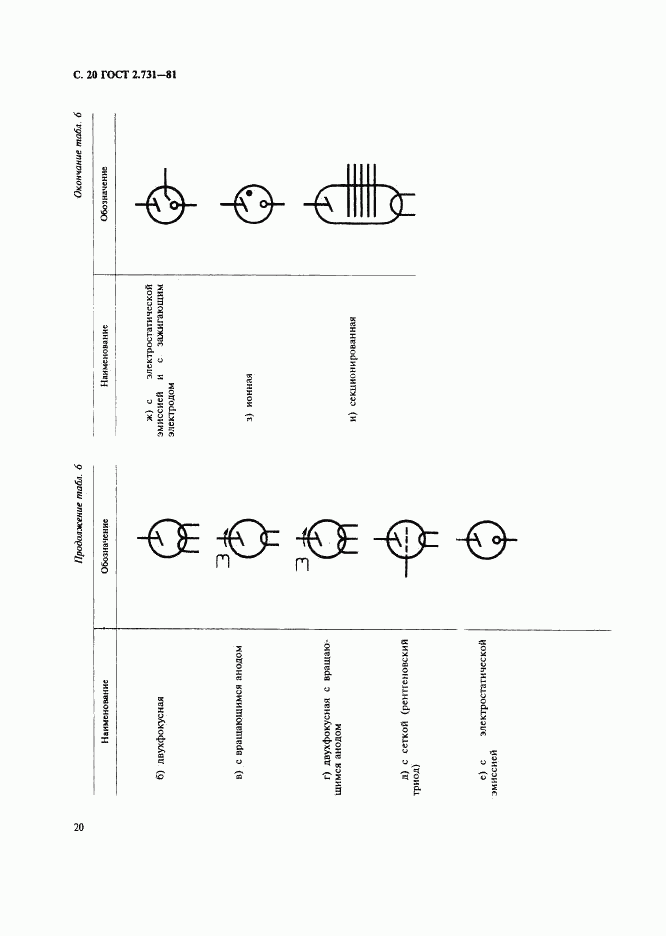

страница 20
-

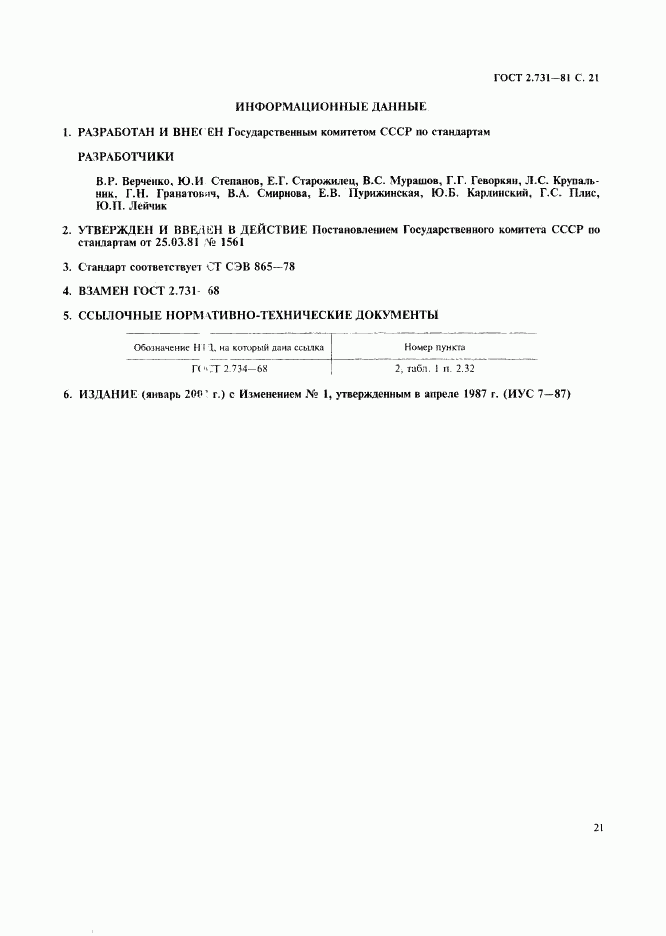

страница 21
-
страница 22
