ГОСТ 2.745-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Электронагреватели, устройства и установки электротермические

Категории ГОСТ 2.745-68 по ОКС:
Статус документа:
действует, введён в действие 01.01.1971
Название на английском языке:
Unified system for design documentation. Graphic identifications in schemes. Electroterminal elecktric heaters, installation and devices
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
1971-01-01
Дата последнего издания документа:
2001-01-01
Коды документа ГОСТ 2.745-68:
Код КГС:
Т52
Код ОКСТУ:
0002;3442;3443;3403
Число страниц:
8
Назначение ГОСТ 2.745-68:
Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения электротермических установок. Настоящий стандарт не распространяется на условные графические обозначения электронагревательных приборов, электроотопления помещений и строительства энергетических установок
ГРНТИ индекс(ы):
811407;455347
Документ разработан орг-ей:
Комитет стандартов, мер и измерительных приборов при СМ СССР
Ключевые слова документа:
обозначения, схемы, электронагреватели
Нормативные ссылки из текста ГОСТ 2.745-68:

Скачать ГОСТ 2.745-68 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
11/12/2011 22:57
724
0.33 Мб

Поправки и изменения к ГОСТ 2.745-68:

  • Наименование, вид:
    Дата
    регистрации:
    начала действия:
  • Изменение №1 к ГОСТ 2.745-68

    Тип изменения: Текстовое изменение
    Номер изменения: 1
    Регистрационный номер: 6057

    1980-12-30
    1981-01-01
  • Изменение №2 к ГОСТ 2.745-68

    Тип изменения: Текстовое изменение
    Номер изменения: 2
    Регистрационный номер: 1311
    Новое значение: -

    1987-04-20
    1988-01-01

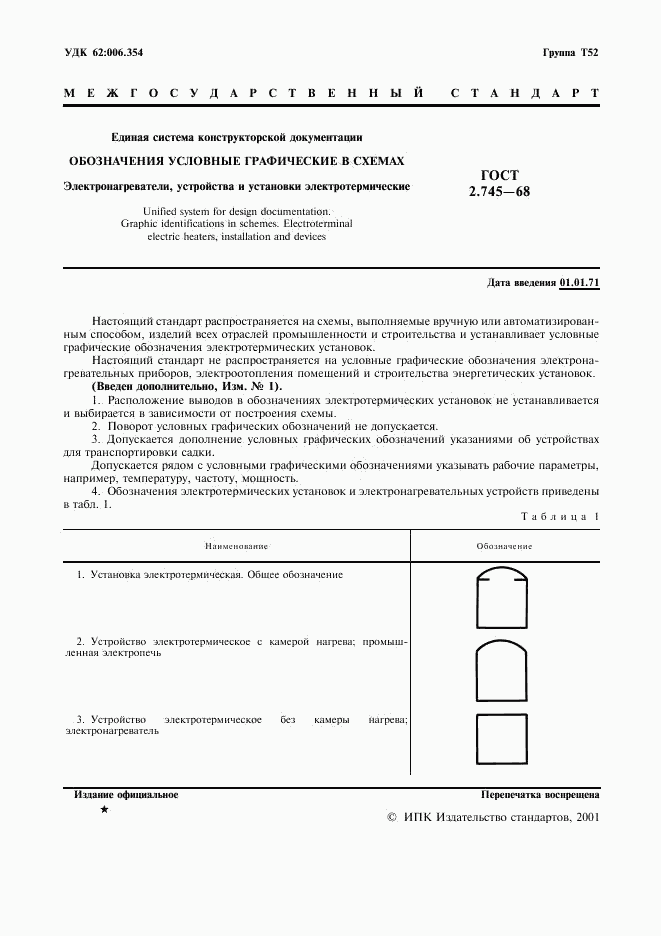

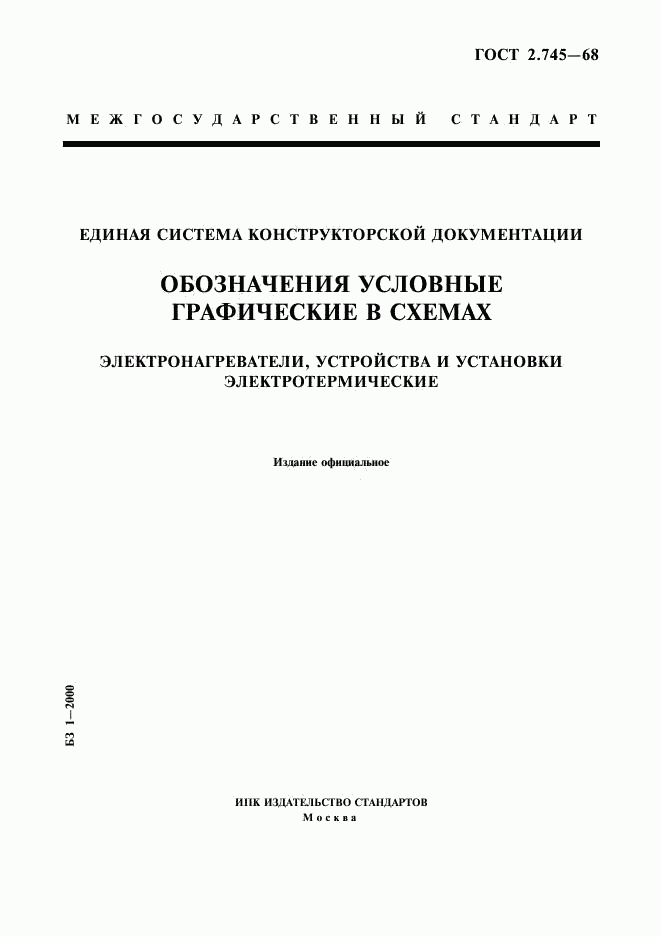

  • ГОСТ 2.745-68, страница 1 страница 1

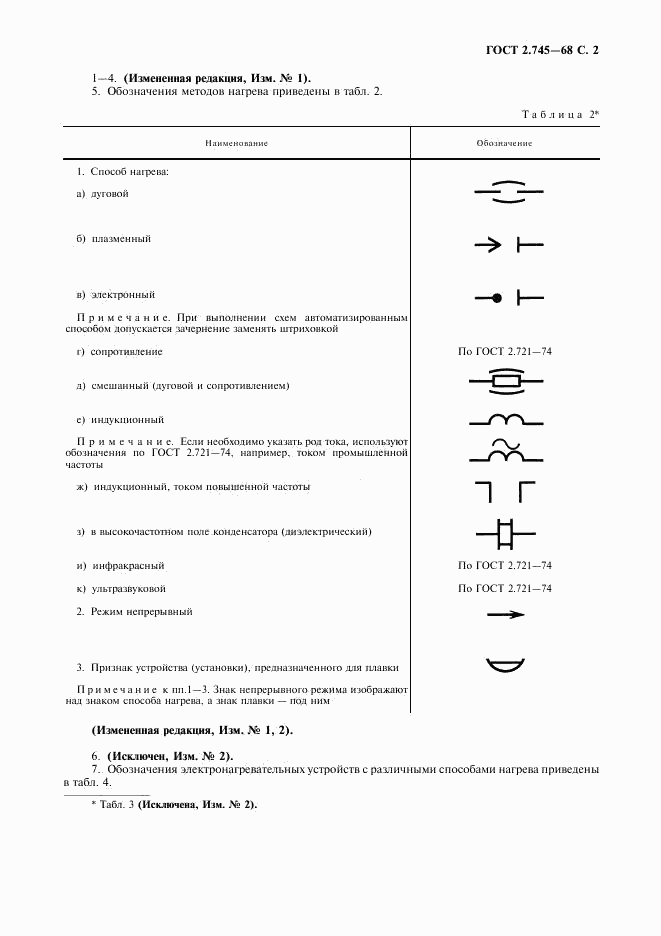

  • ГОСТ 2.745-68, страница 2 страница 2

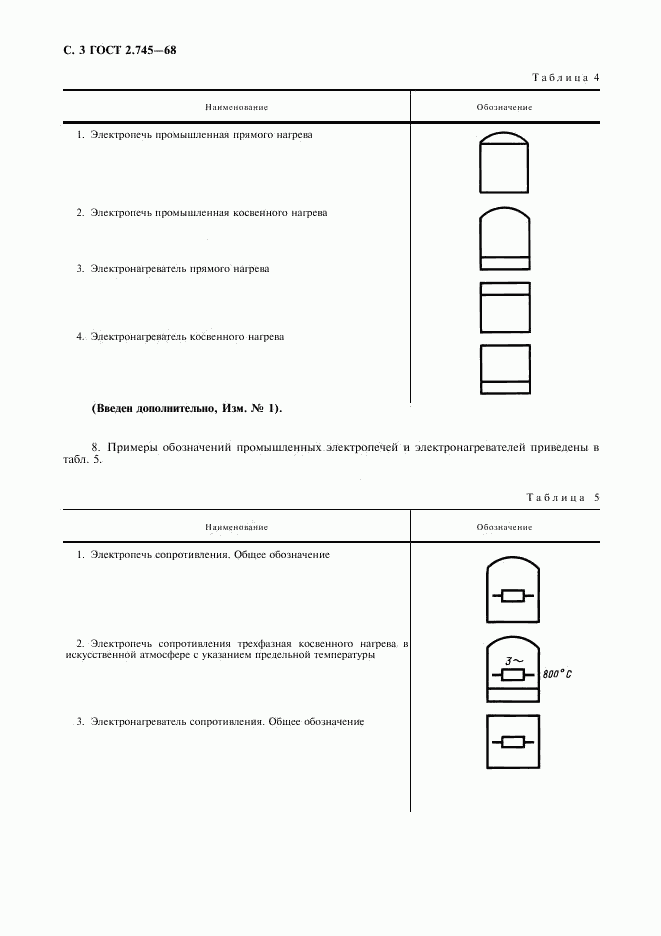

  • ГОСТ 2.745-68, страница 3 страница 3

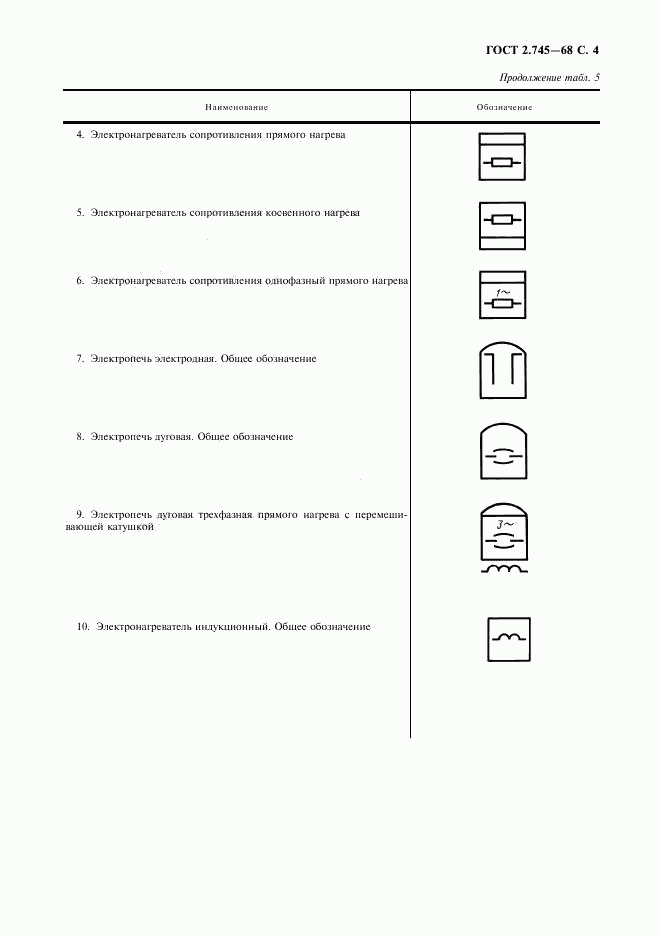

  • ГОСТ 2.745-68, страница 4 страница 4

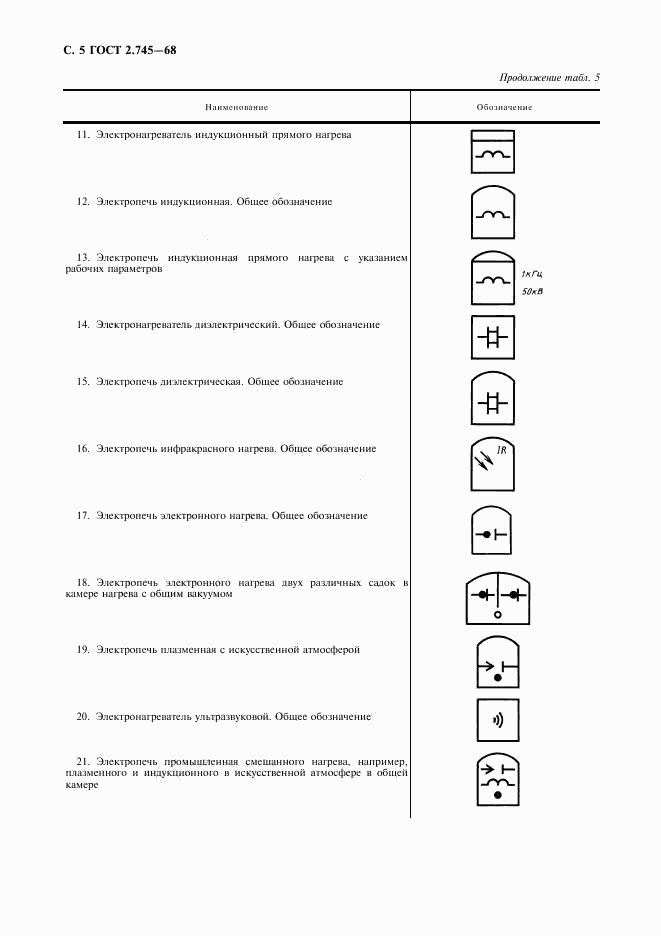

  • ГОСТ 2.745-68, страница 5 страница 5

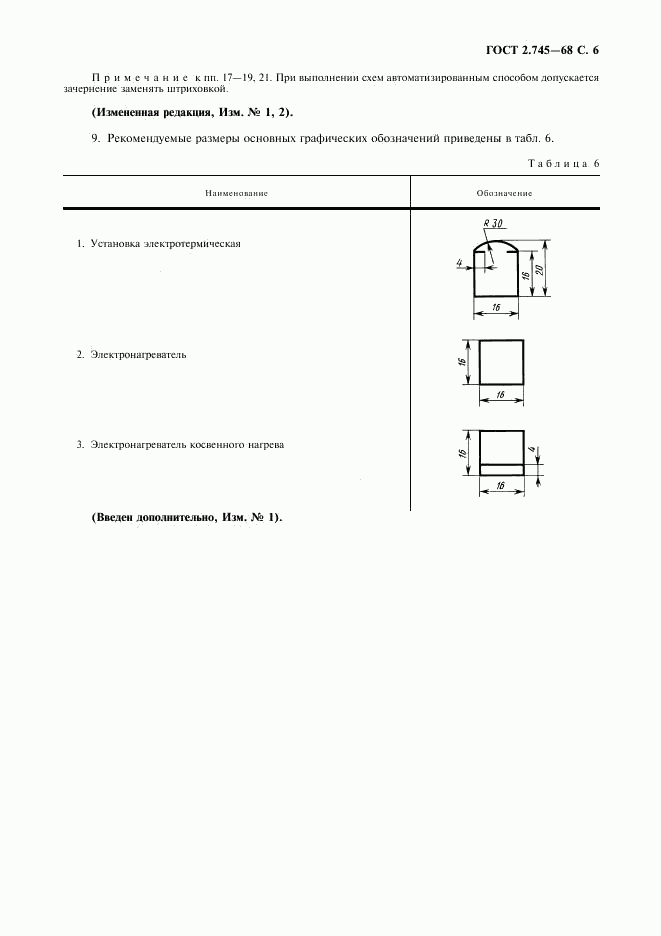

  • ГОСТ 2.745-68, страница 6 страница 6
  • ГОСТ 2.745-68, страница 7 страница 7

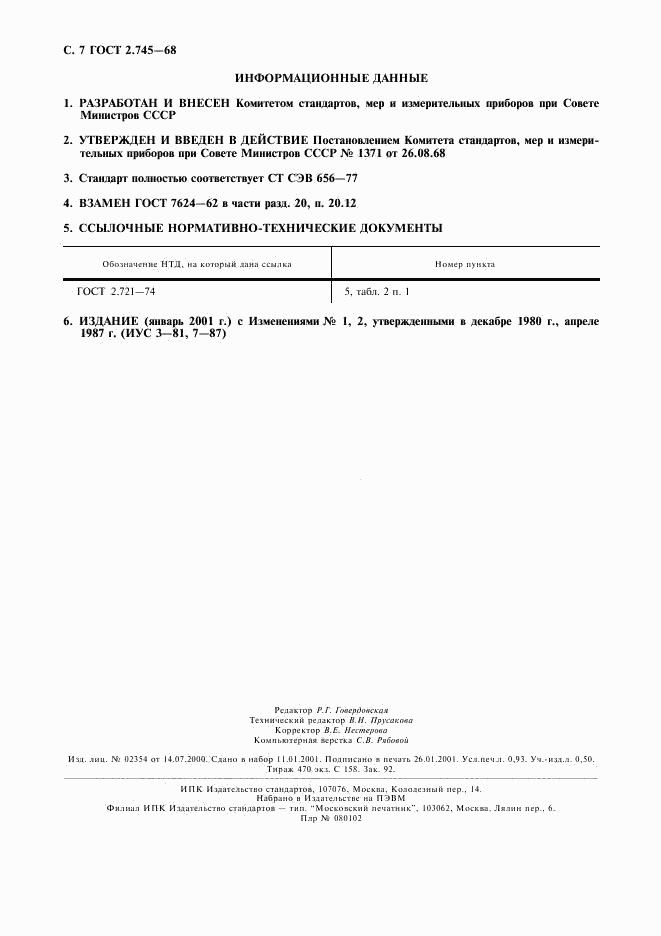

  • ГОСТ 2.745-68, страница 8 страница 8
