ГОСТ 2.759-82
ГОСТ 2.759-82 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы аналоговой техники
Категории ГОСТ 2.759-82 по ОКС:- 01. Общие положения
- 01.80. Графические обозначения
- 01.80.40 Графические обозначения для технических чертежей диаграмм, схем и соответствующей технической документации в области электротехники и электроники *стандарты, включеные в эту подгруппу, следует также включать в другие группы и/или подгруппы в соответствии
- Статус документа:
- действует, введён в действие 01.07.1983
- Название на английском языке:
- Unified system for design documentation. Graphic designations in diagrams. Elements of analogue technique
- Дата актуализации информации по стандарту:
- 19.06.2025, в 16:23 (менее месяца назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1983-07-01
- Дата последнего издания документа:
- 2004-11-01
Коды документа ГОСТ 2.759-82:
- Код КГС:
- Т52
- Код ОКСТУ:
- 0002
- Число страниц:
- 7
- Назначение ГОСТ 2.759-82:
- Настоящий стандарт устанавливает общие принципы построения условных графических обозначений элементов аналоговой техники в схемах, выполняемых вручную или автоматизированным способом, во всех отраслях промышленности
- ГРНТИ индекс(ы):
- 811407
- Документ разработан орг-ей:
- Госкомитет СССР по стандартам
- Этот ГОСТ входит в сборник:
- Единая система конструкторской документации. Обозначения условные графические в схемах
- Ключевые слова документа:
- обозначеничя, сигнальная техника, схемы
Нормативные ссылки из текста ГОСТ 2.759-82:
- Ссылки на ГОСТы:
- ГОСТ 2.708-81 ГОСТ 2.721-74 ГОСТ 2.743-91
Скачать ГОСТ 2.759-82 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
Поправки и изменения к ГОСТ 2.759-82:
-
Наименование, вид:Датарегистрации:начала действия:Ссылка:
-
Изменение №1 к ГОСТ 2.759-82
Тип изменения: Текстовое изменение
Номер изменения: 1
Регистрационный номер: 1311
Новое значение: -
1987-04-201988-01-01
-

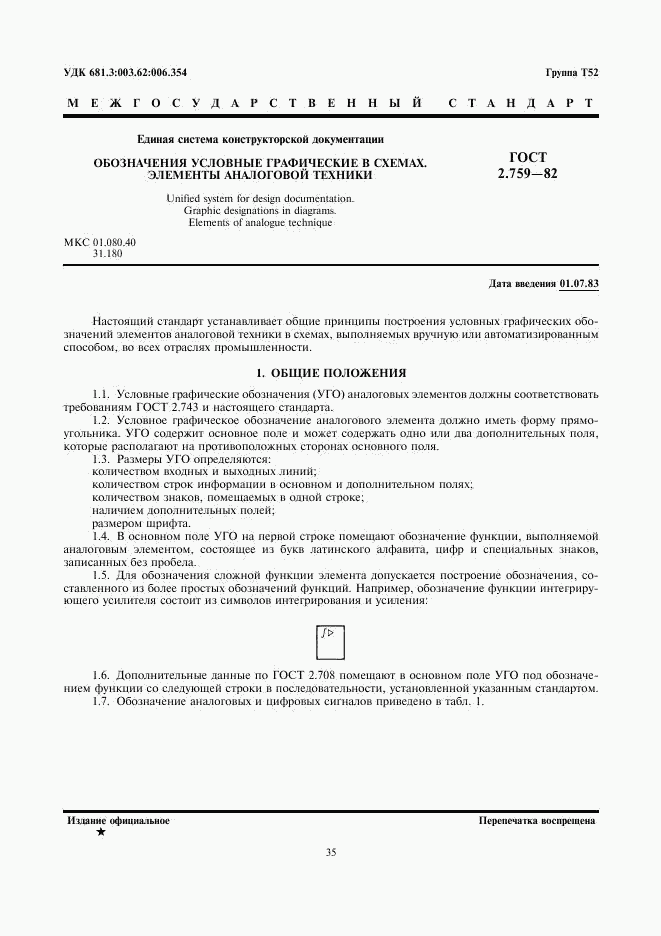

страница 1
-

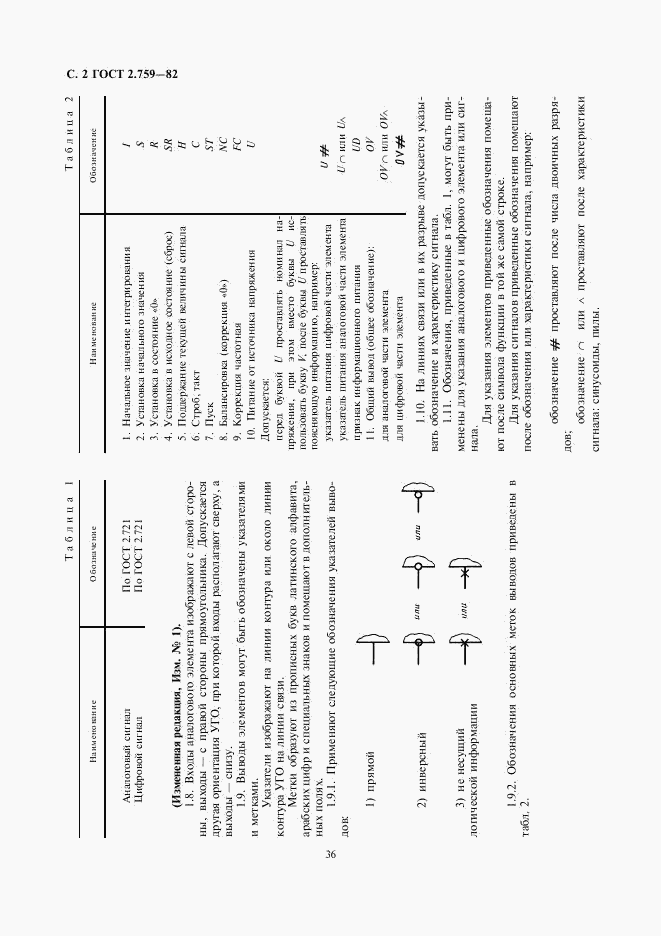

страница 2
-

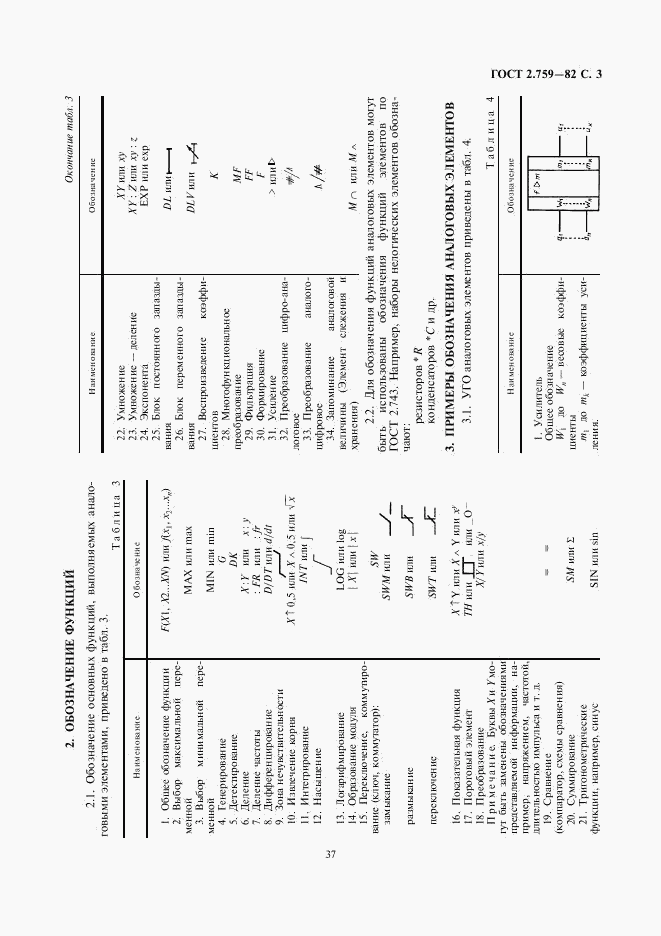

страница 3
-

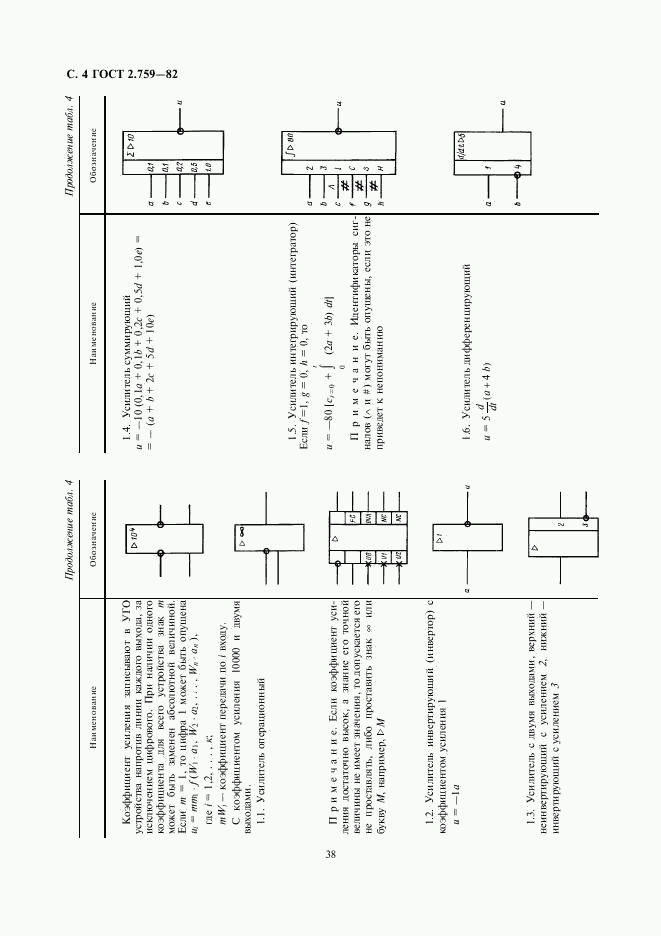

страница 4
-

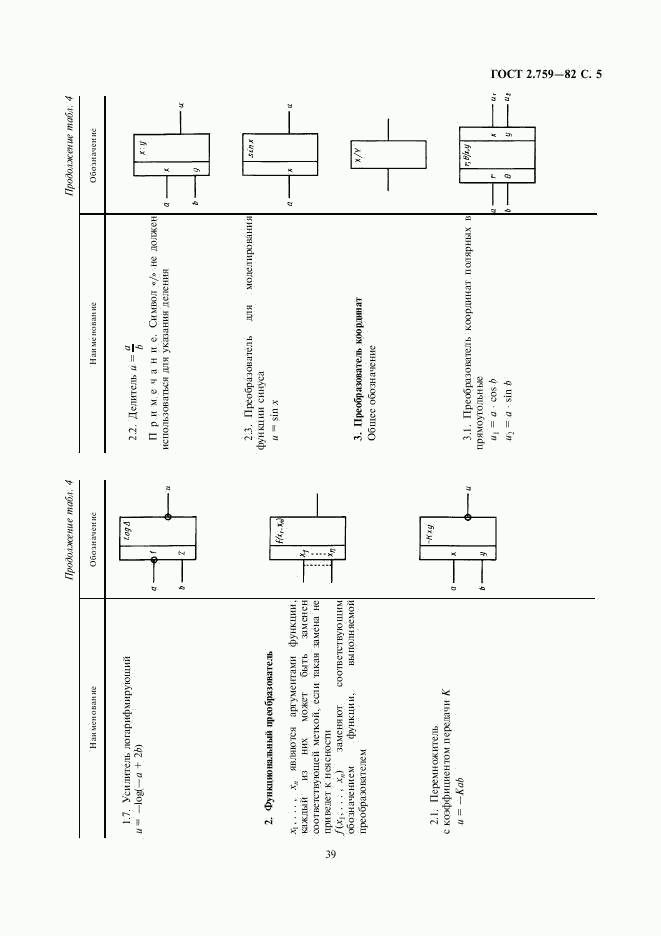

страница 5
-

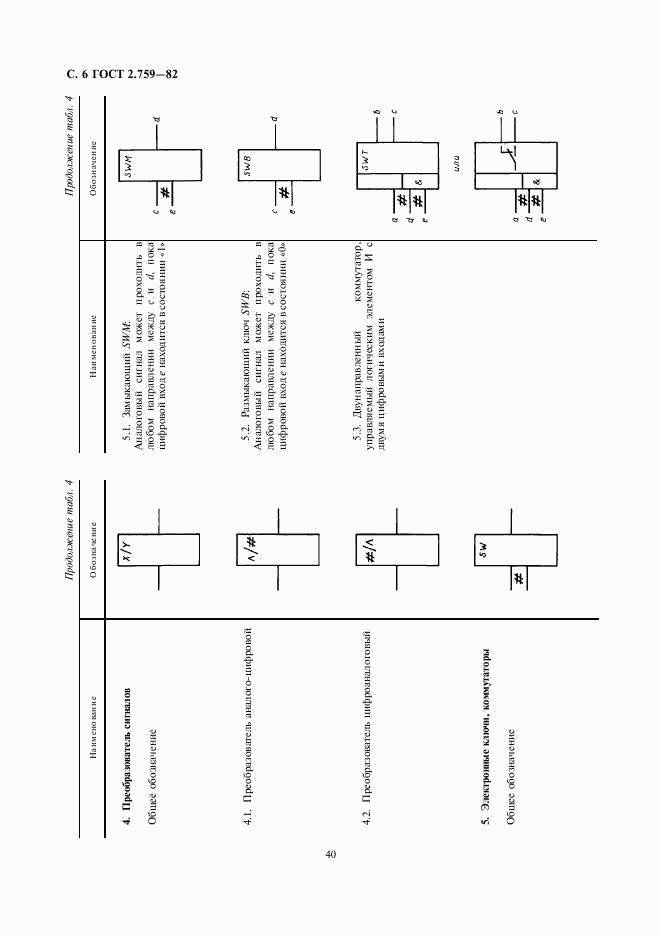

страница 6
-

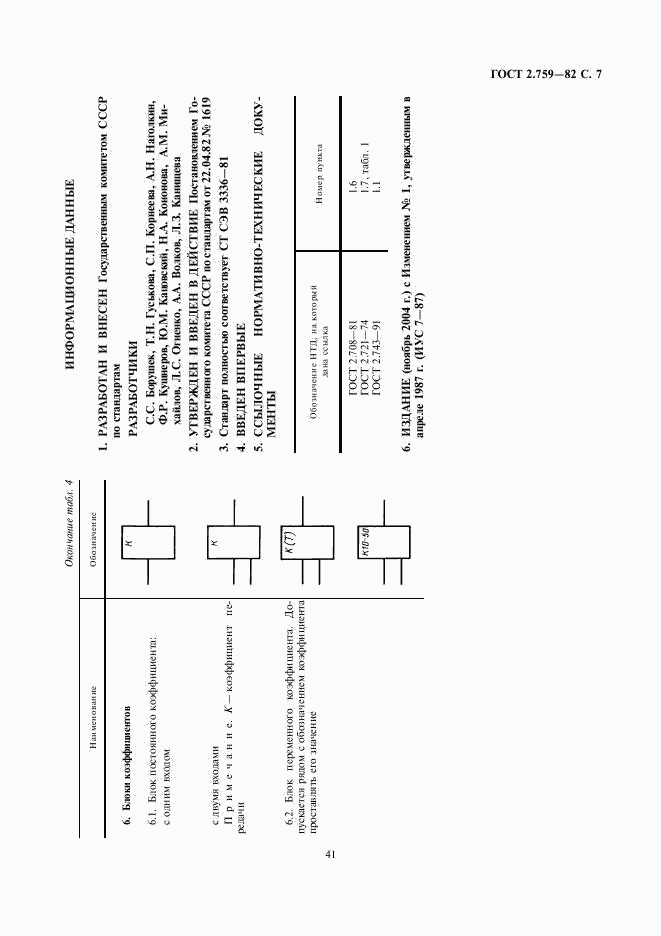

страница 7
