ГОСТ 2.787-71
ГОСТ 2.787-71 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы, приборы и устройства газовой системы хроматографов
Категории ГОСТ 2.787-71 по ОКС:- 01. Общие положения
- 01.80. Графические обозначения
- 01.80.30 Графические обозначения для машиностроительных и строительных чертежей, диаграмм, планов, карт и соответствующей технической документации на продукцию *стандарты, включенные в эту подгруппу, следует также включать в другие группы и/или подгруппы в соответ
- 17. Метрология и измерения. Физические явления.
- 17.180. Оптика и оптические измерения.
- 17.180.30 Оптические измерительные приборы *включая спектроскопы, геодезические инструменты и т.д. *офтальмологическая оптика и инструменты см. 11.040.70 *лазерное оборудование см. 31.260 *волоконная оптика см. 33.180 *оптическое оборудование, материалы и компонент
- Статус документа:
- действует, введён в действие 01.01.1972
- Название на английском языке:
- Unified system for design documentation. Graphic designations in diagrams. Elements, devices and arrangements of gas chromatograph system
- Дата актуализации информации по стандарту:
- 28.06.2023, в 12:22 (менее 3 месяцев назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1972-01-01
- Дата последнего издания документа:
- 2012-02-10
Коды документа ГОСТ 2.787-71:
- Код КГС:
- Т52
- Код ОКСТУ:
- 0002;4215;4203
- Число страниц:
- 8
- Назначение ГОСТ 2.787-71:
- Настоящий стандарт устанавливает условные графические обозначения элементов, приборов и устройств газовой системы хроматографов в схемах
- ГРНТИ индекс(ы):
- 811407
- Этот ГОСТ входит в сборник:
- Единая система конструкторской документации. Обозначения условные графические в схемах
- Ключевые слова документа:
- обозначения, схемы, хроматографы
Скачать ГОСТ 2.787-71 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
-

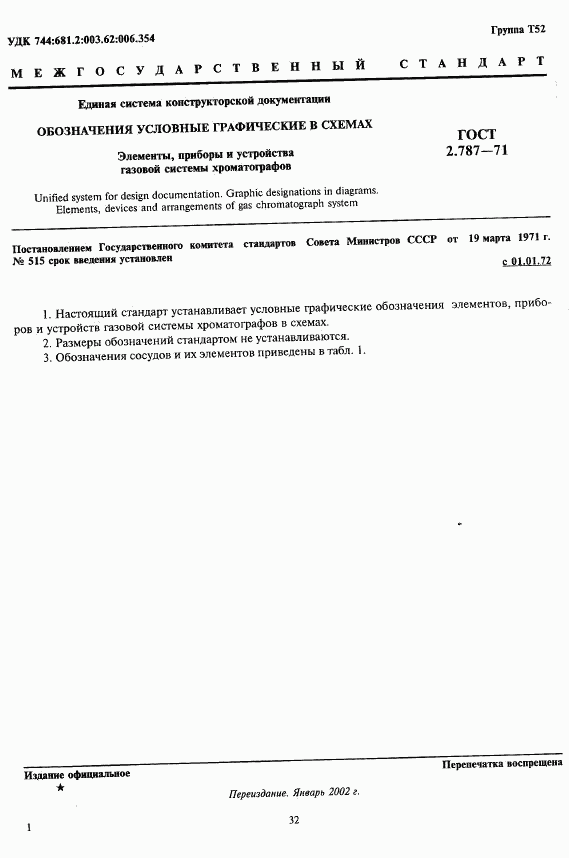

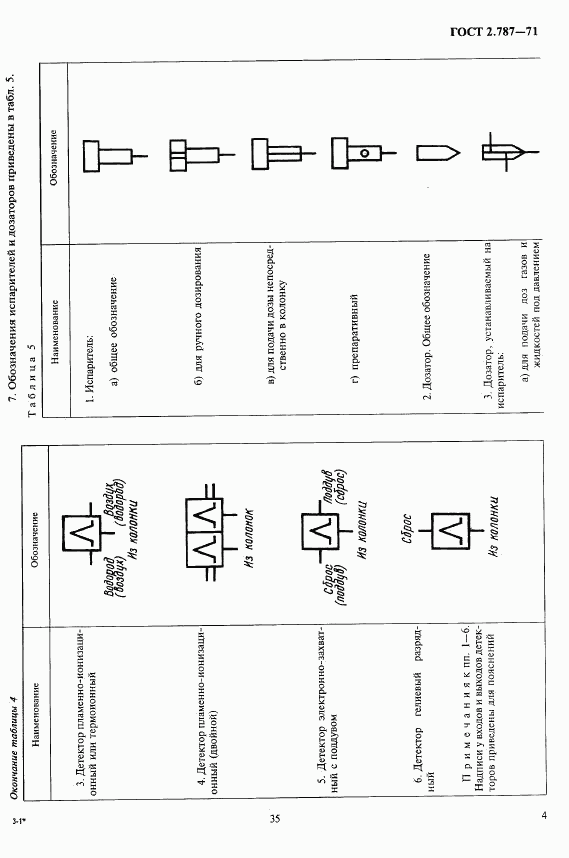

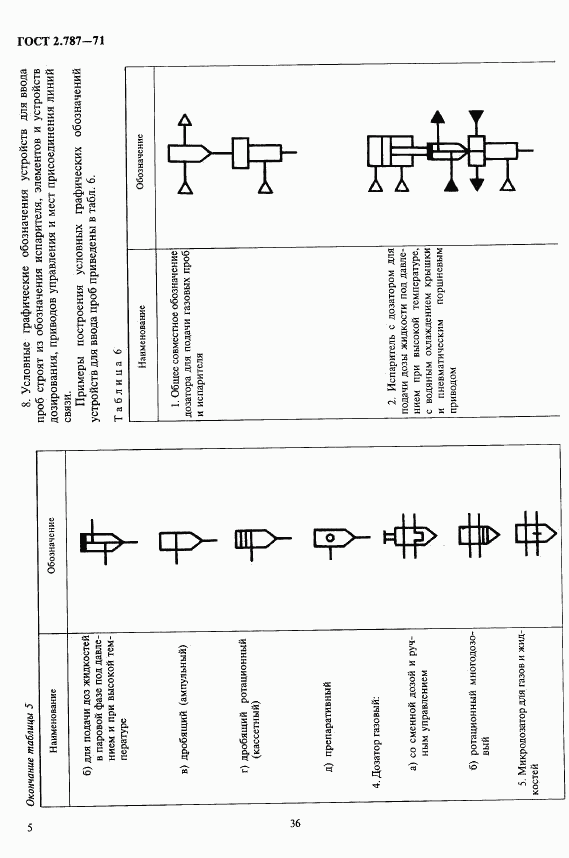

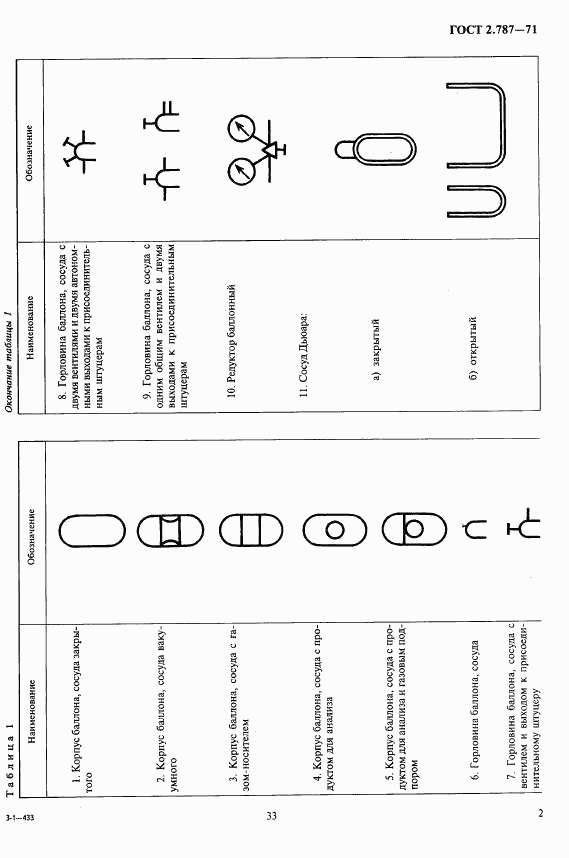

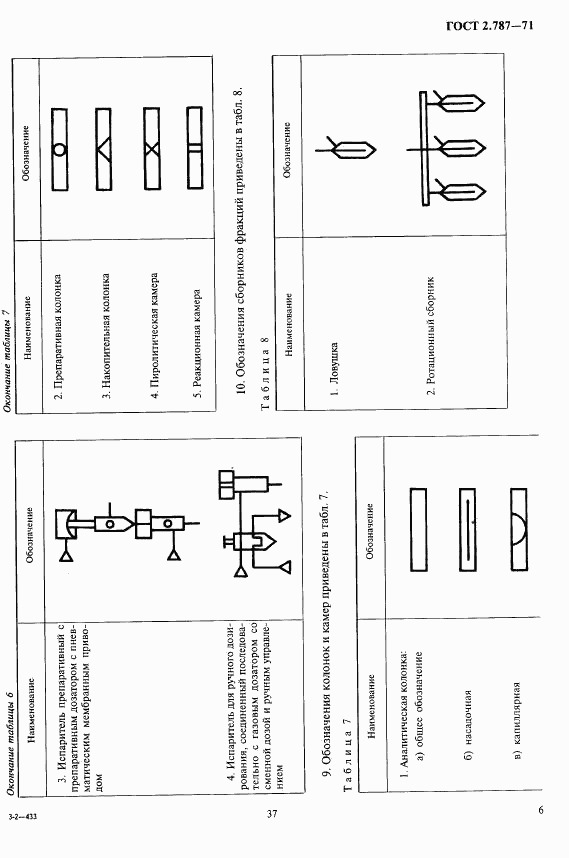

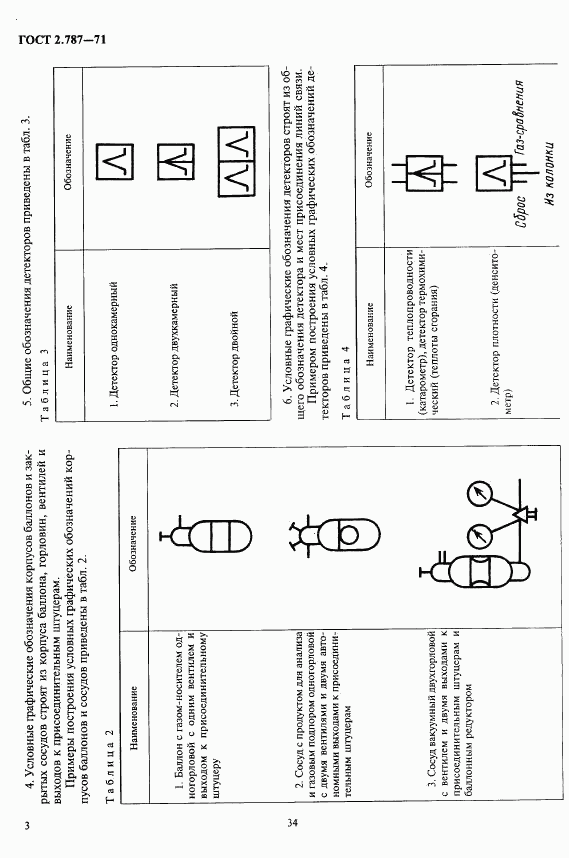

страница 1
-
страница 2
-
страница 3
-
страница 4
-
страница 5
-
страница 6
