ГОСТ ISO 3070-2-2017

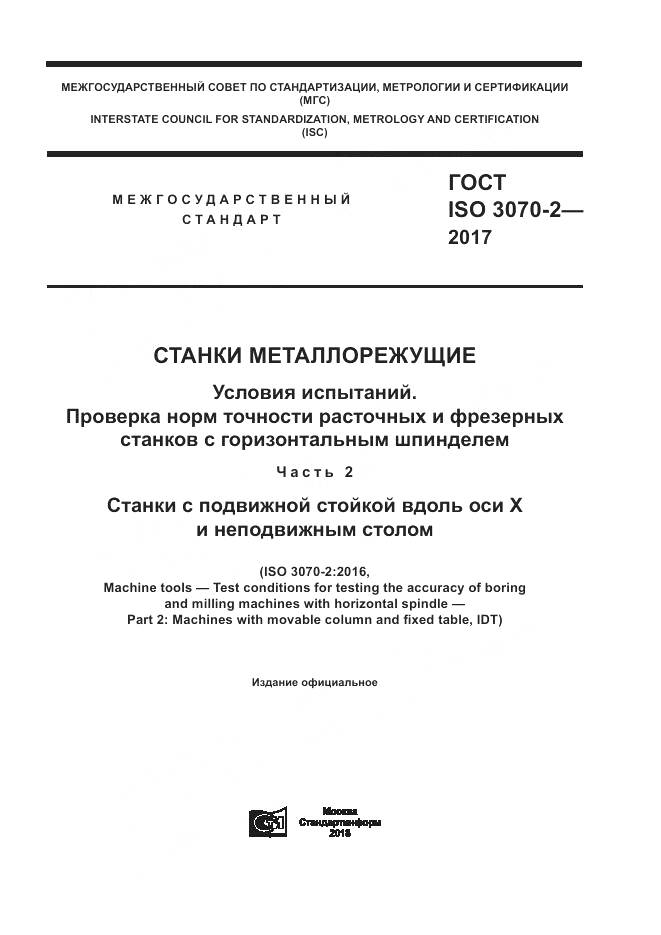

ГОСТ ISO 3070-2-2017 Станки металлорежущие. Условия испытаний. Проверка норм точности расточных и фрезерных станков с горизонтальным шпинделем. Часть 2. Станки с подвижной стойкой вдоль оси Х и неподвижным столом

Категории ГОСТ ISO 3070-2-2017 по ОКС:
Статус документа:
действует, введён в действие 01.03.2019
Название на английском языке:
Machine tools. Test conditions. Testing the accuracy of boring and milling machines with horizontal spindle. Part 2. Machines with movable column along an axis X and fixed table
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Стандарты на продукцию (услуги)
Дата начала действия ГОСТа:
2019-03-01
Дата последнего издания документа:
2018-11-12
Коды документа ГОСТ ISO 3070-2-2017:
Код ОКП:
381000
Число страниц:
62
Назначение ГОСТ ISO 3070-2-2017:

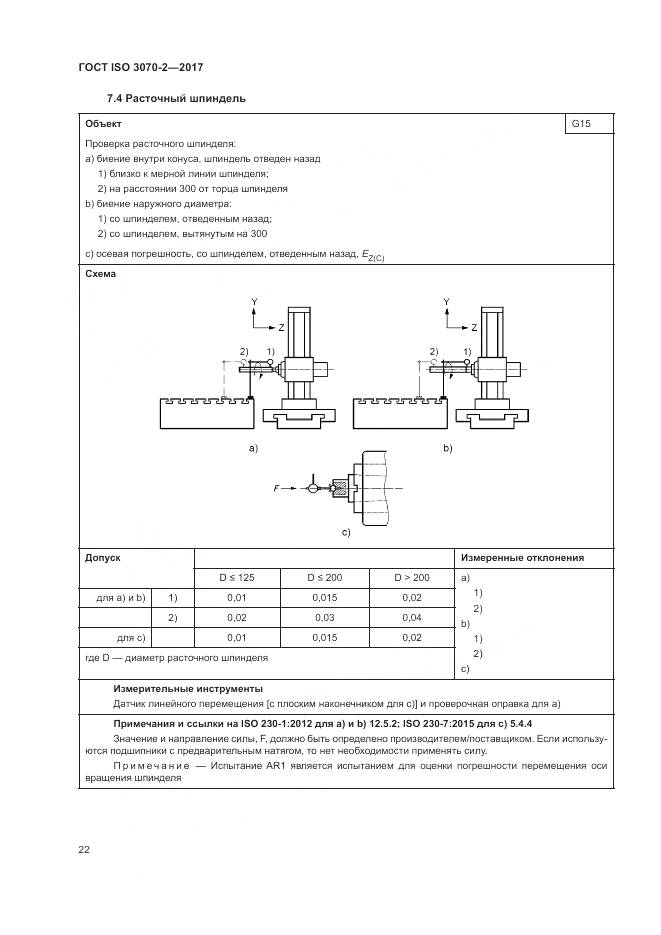

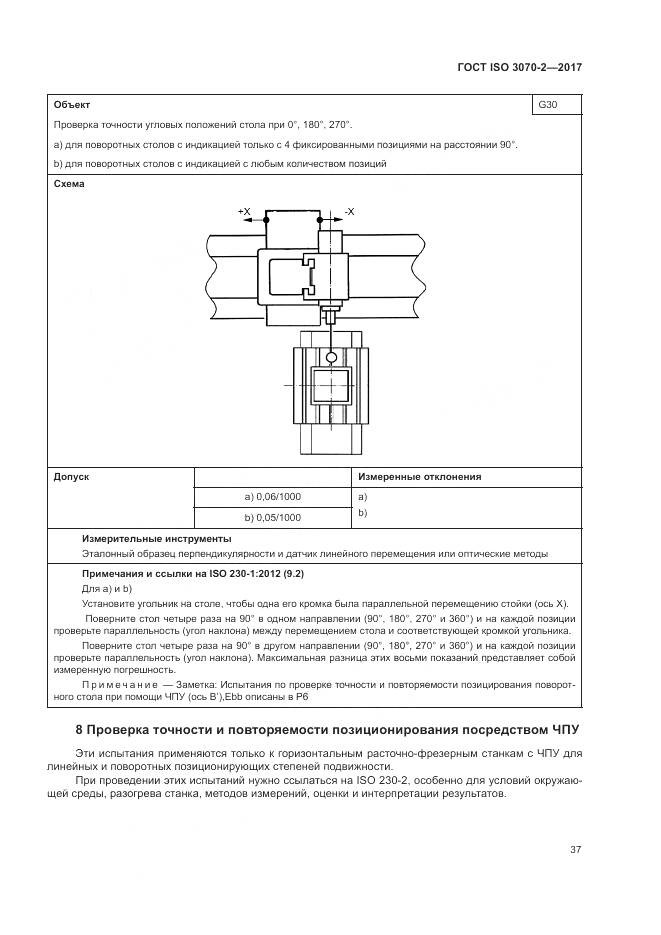

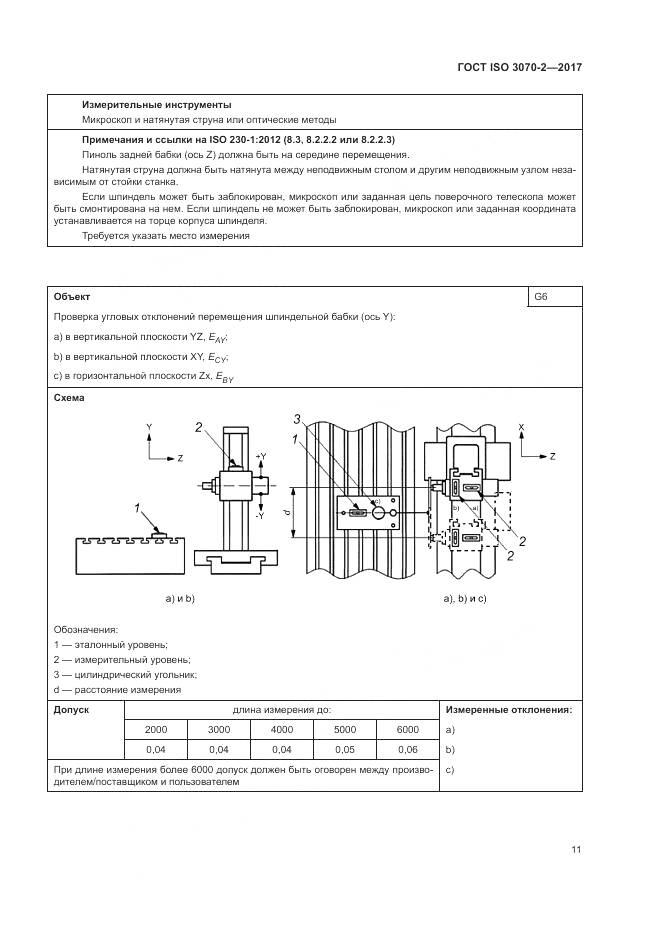

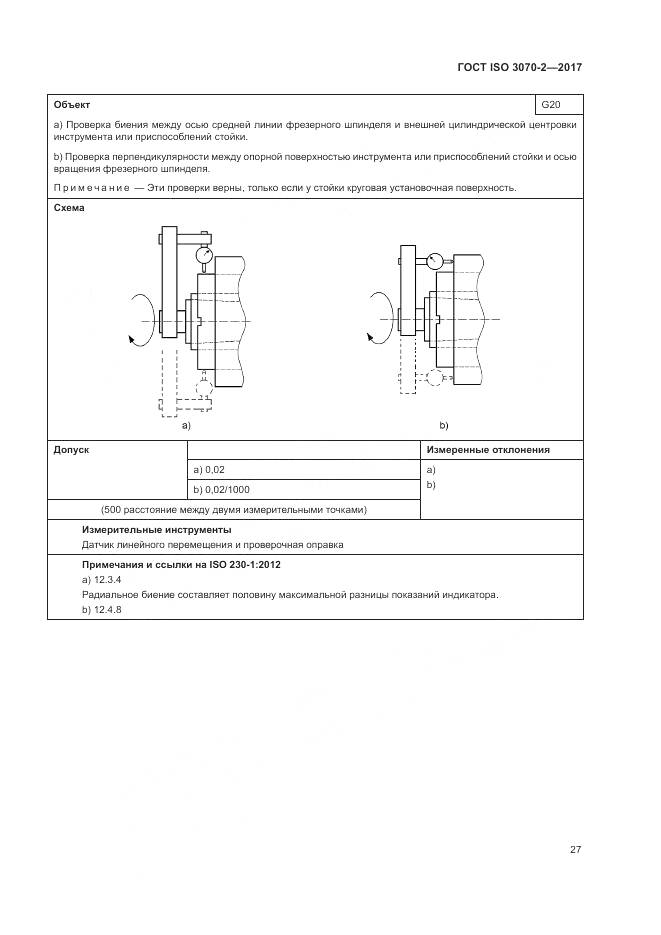

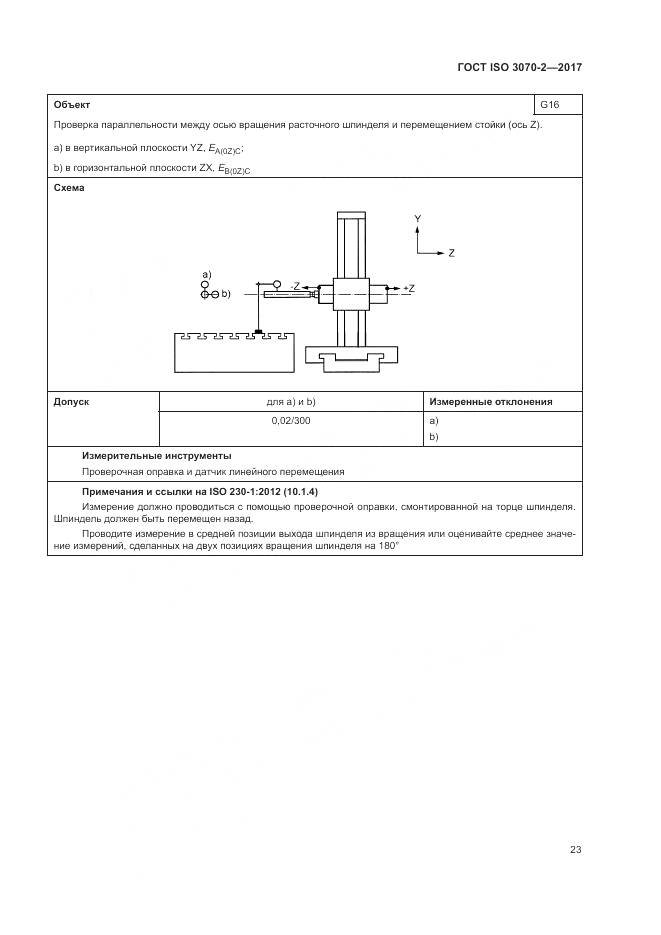

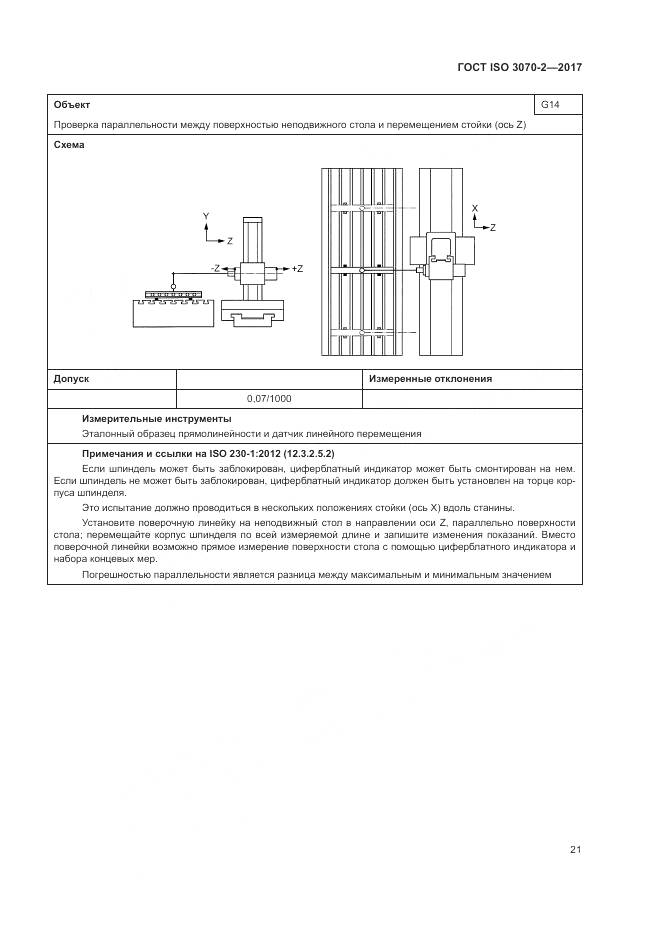

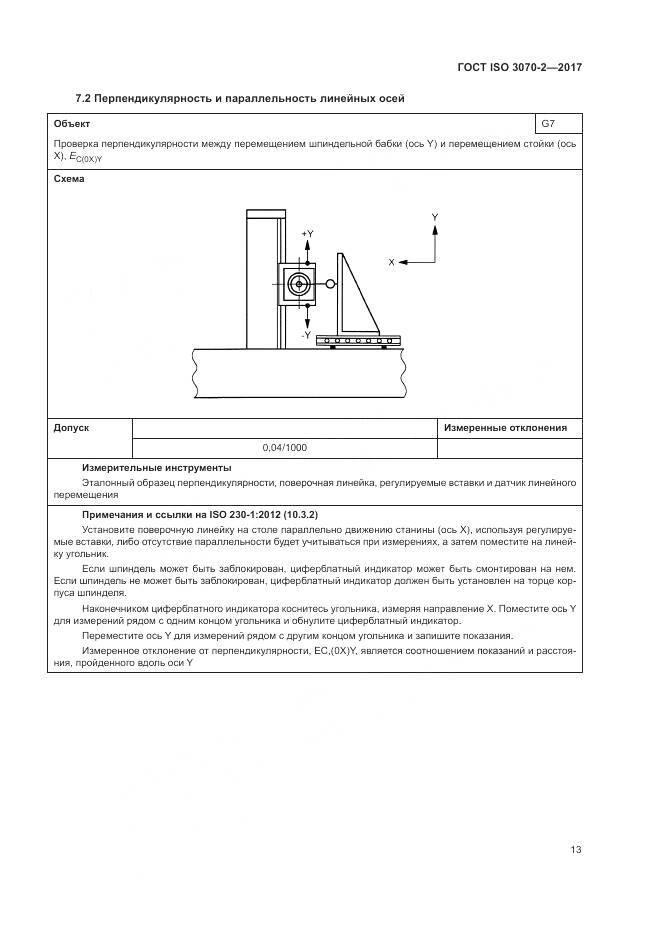

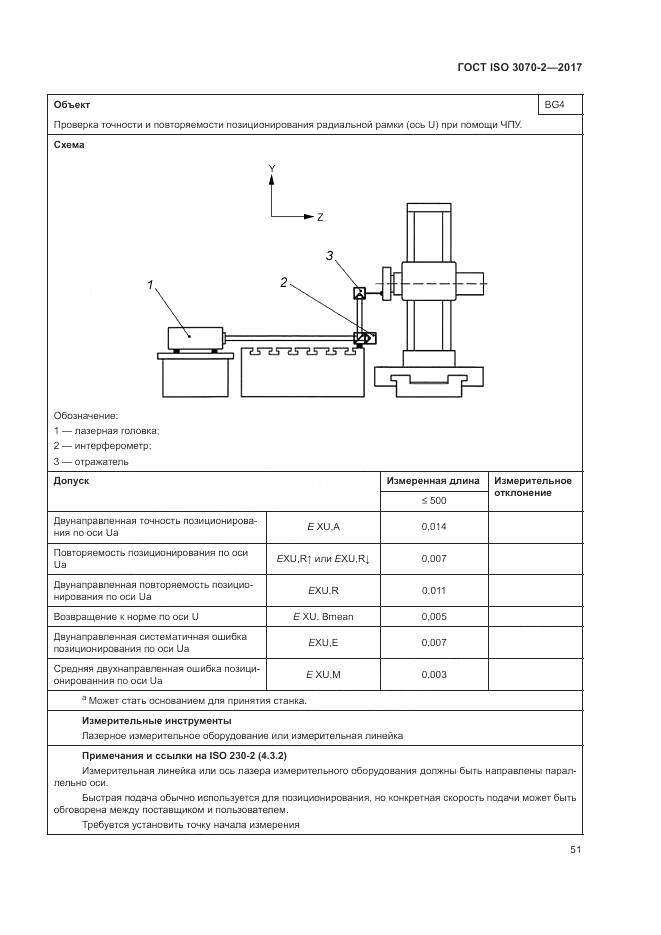

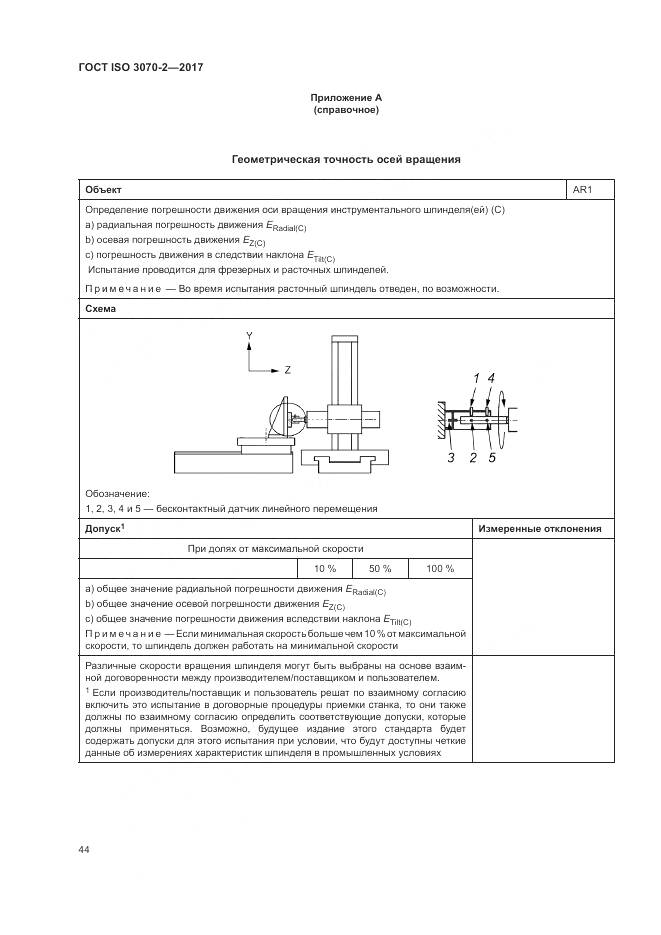

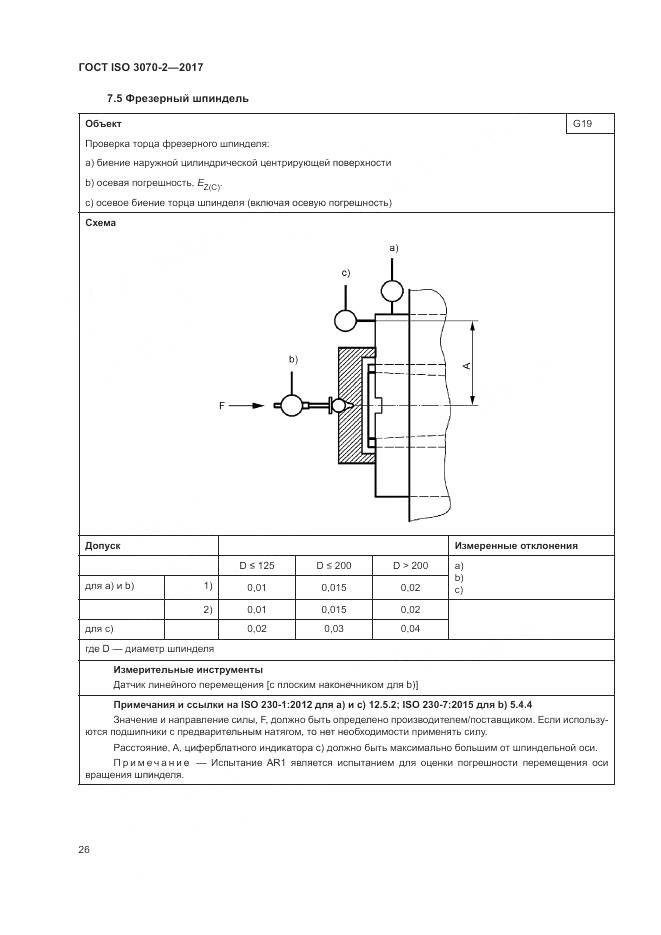

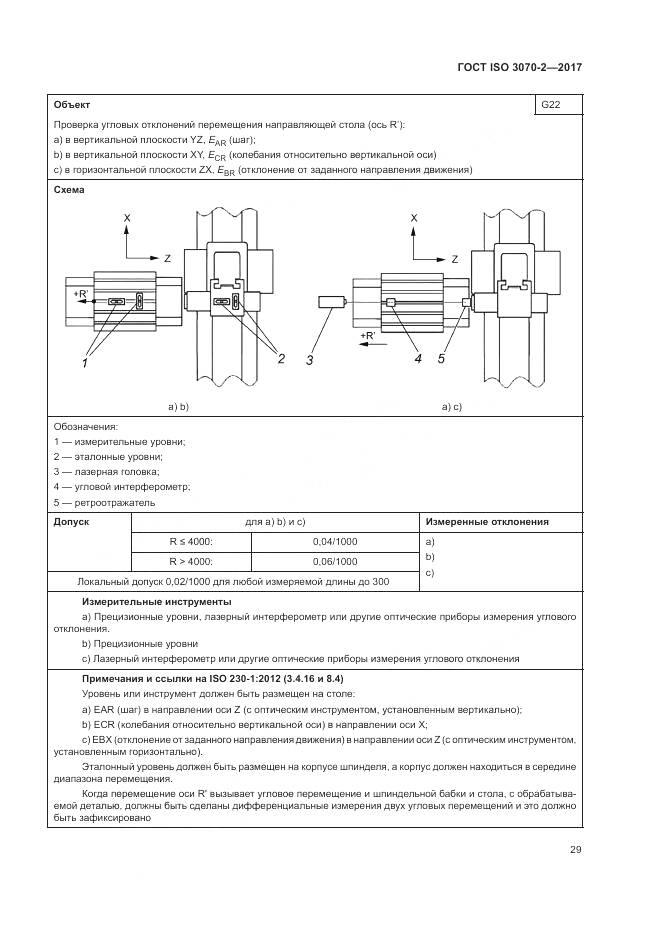

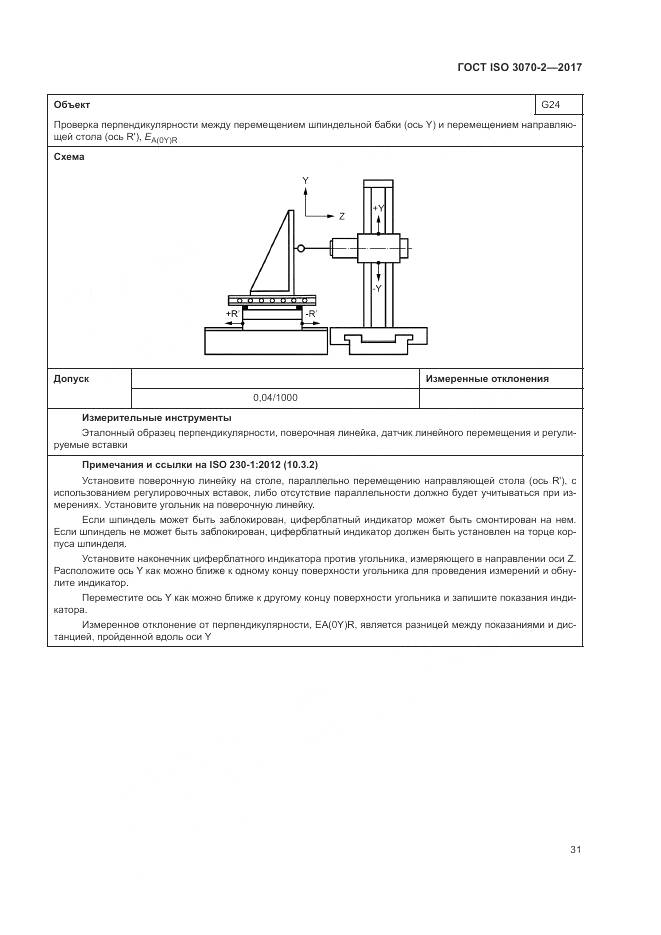

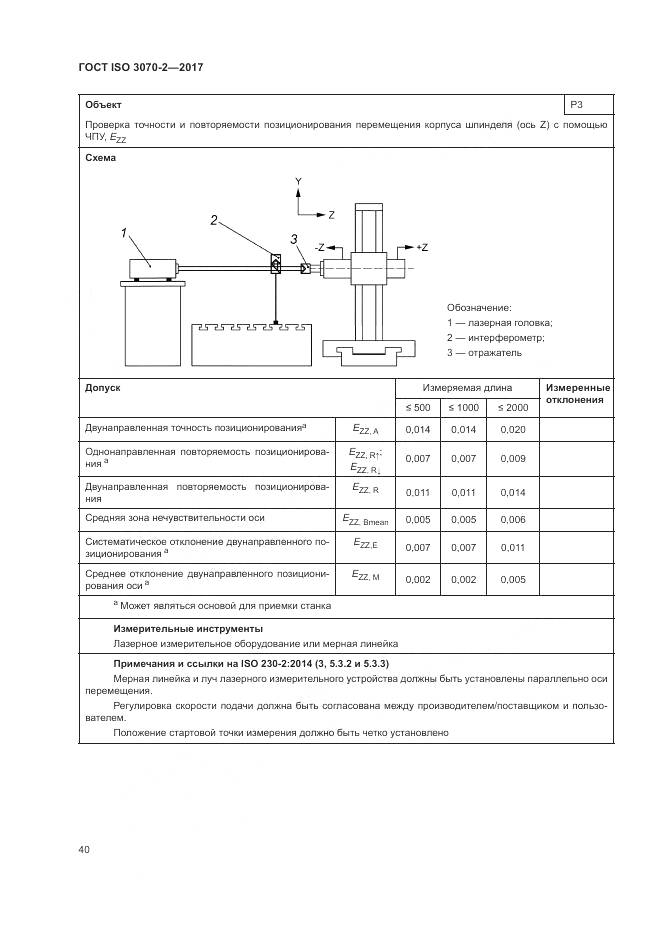

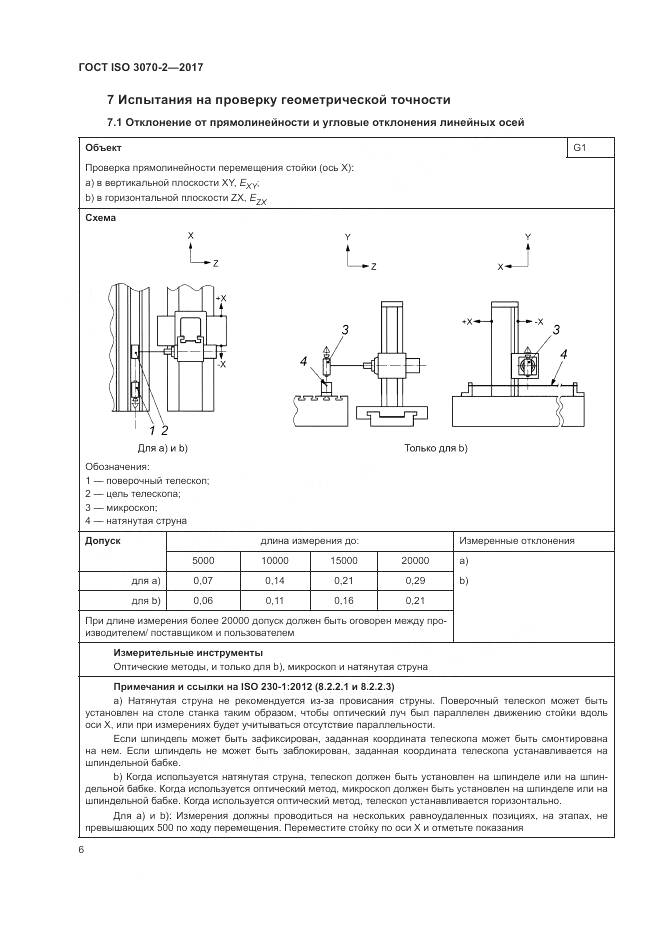

Эта часть ISO 3070 определяет, со ссылкой на ISO 230-1, ISO 230-2 и ISO 230-7 испытания геометрической точности, испытания шпинделя и проверку точности и повторяемости позиционирования расточно-фрезерных станков с горизонтальным шпинделем, управляемых ЧПУ и имеющих станину, перемещающуюся вдоль оси X; стандарт также определяет допуски, соответствующие общей цели, и нормальную точность станков. Этот тип станков обычно имеет перемещающиеся расточные шпиндели и может иметь дополнительны шпиндельные бабки различных типов, такие как планшайбы, и универсальные шпиндельные бабки следующих типов, условия испытания которых определены ISO 17543-1: - неподвижные головки или головки с индексацией, с дополнительным шпинделем, перпендикулярным оси Z, с одним шпинделем или без единого шпинделя, параллельного оси Z; - 45° разрезные головки с индексацией, с механической индексацией различных угловых положений двух тел (например, муфты Hirth с V-образными зубьями); - поворотные шпиндельные головки, с двумя осями вращения управляемые ЧПУ, перпендикулярные друг к другу; - 45° разрезные неразрезные головки, с непрерывным позиционированием двух осей управляемых ЧПУ
Документ разработан орг-ей:
Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
Документ принят орг-ей:
Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №52-2017
Ключевые слова документа:
допуск, лазерный интерферометр, методы проверок, оптические средства измерения, отклонение, поверочная линейка, поверочная плита, проверка геометрической точности, расточной шпиндель, средства измерений, схема измерений, фрезерно-расточные станки, шпиндельная головка
Нормативные ссылки из текста ГОСТ ISO 3070-2-2017:
ISO:
ISO 230-1:2012;ISO 230-2:2014;ISO 230-7: 2015;ISO/TR 230-11
Ссылки на ГОСТы:
ГОСТ ISO 2859-1-2009

Скачать ГОСТ ISO 3070-2-2017 вы можете в следующих версиях:

Вы можете просмотреть версии ГОСТ ISO 3070-2-2017, доступные для скачивания, возможно документ есть там в PDF формате.
