ГОСТ 31617-2012
ГОСТ 31617-2012 Иимплантаты для хирургии. Метод определения радикалобразующей активности частиц износа имплантируемых материалов
Категории ГОСТ 31617-2012 по ОКС:- 11. Здравоохранение
- 11.40. Медицинское оборудование
- 11.40.40 Имплантанты для хирургии, протезирования и орт-оптики *включая электрокардиостимуляторы *офтальмологические имплантанты см. 11.040.70
- Статус документа:
- действует, введён в действие 01.01.2015
- Название на английском языке:
- Implants for surgery. Method for determination of the radical-formation activity of wear particles of orthopedic materials
- Дата актуализации информации по стандарту:
- 17.09.2019, в 10:43 (более года назад)
- Вид стандарта:
- Стандарты на методы контроля
- Дата начала действия ГОСТа:
- 2015-01-01
- Дата последнего издания документа:
- 2013-07-03
- Число страниц:
- 14
- Назначение ГОСТ 31617-2012:
- Настоящий стандарт устанавливает метод определения окислительных свойств частиц износа имплантируемых материалов, в том числе ортопедических материалов, используемых для изготовления эндопротезов суставов человека. Стандарт предназначен для применения при проведении количественного анализа радикалобразующей способности частиц износа имплантируемых материалов по скорости инициирования ими окисления кумола в диапазоне от 10 в степени -11 до 10 в степени -7 моль/л • с
- Документ принят орг-ей:
- Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №41-2012
- Ключевые слова документа:
- имплантируемые материалы, ортопедические сплавы, радикалобразующая активность, свободные радикалы, скорость инициирования, скорость окисления, частицы износа
Нормативные ссылки из текста ГОСТ 31617-2012:
- Ссылки на ГОСТы:
- ГОСТ 8.423-81 ГОСТ 6709-72 ГОСТ 7995-80 ГОСТ 24104-2001 ГОСТ 29227-91
Скачать ГОСТ 31617-2012 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
-

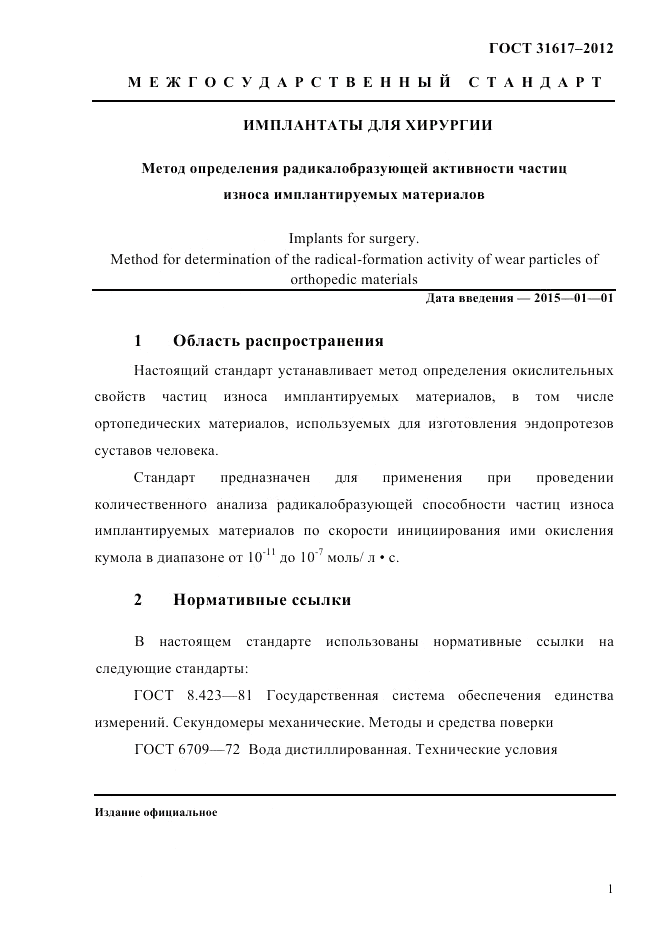

страница 1
-

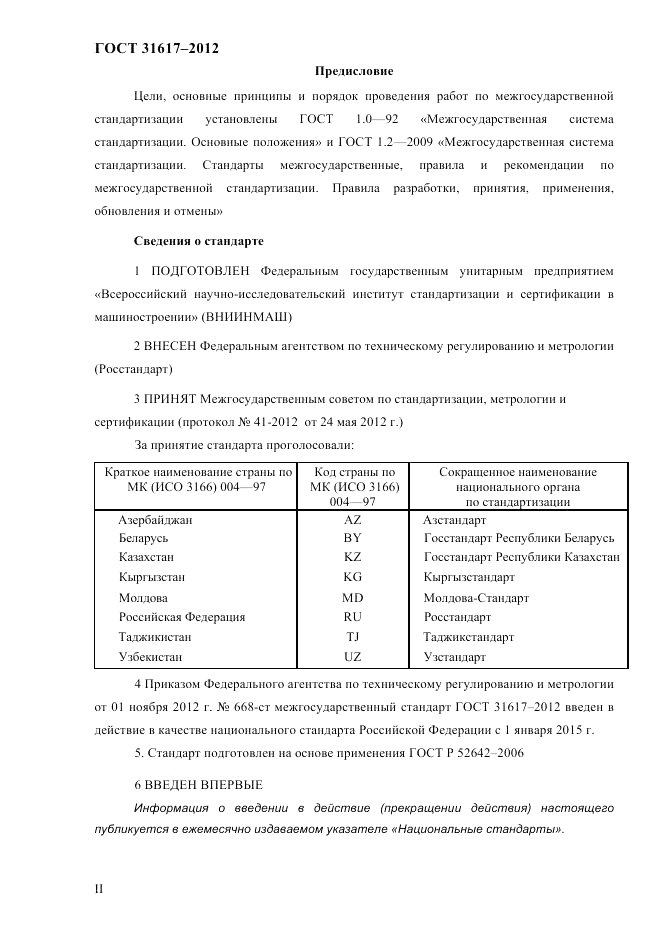

страница 2
-

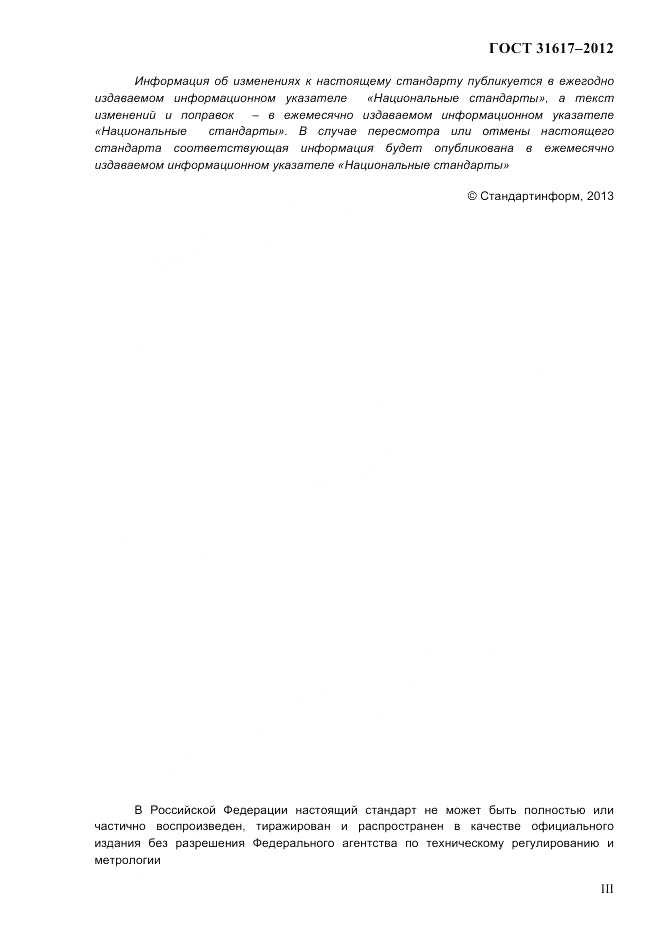

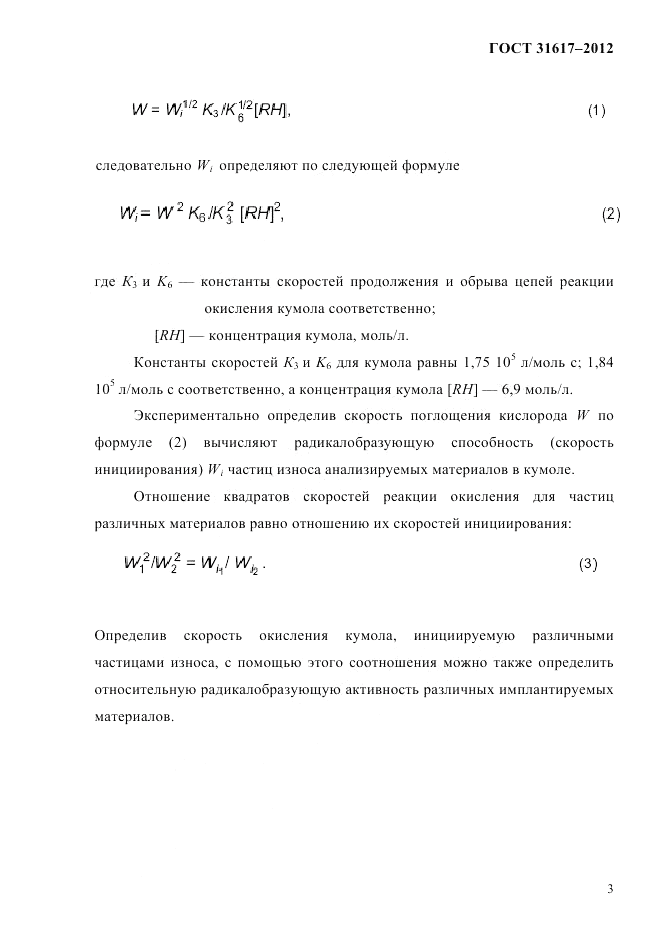

страница 3
-
страница 4
-

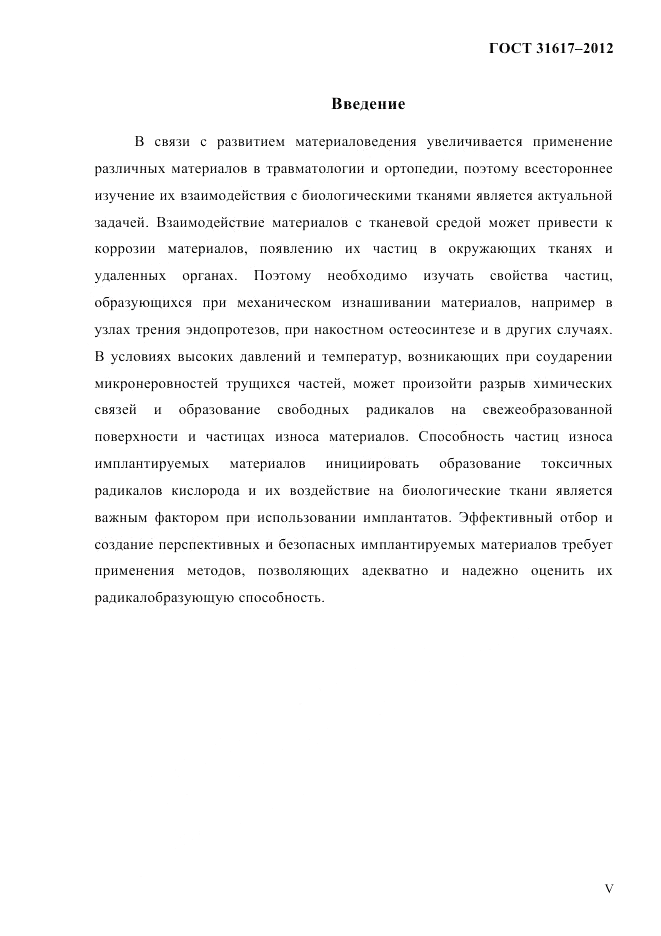

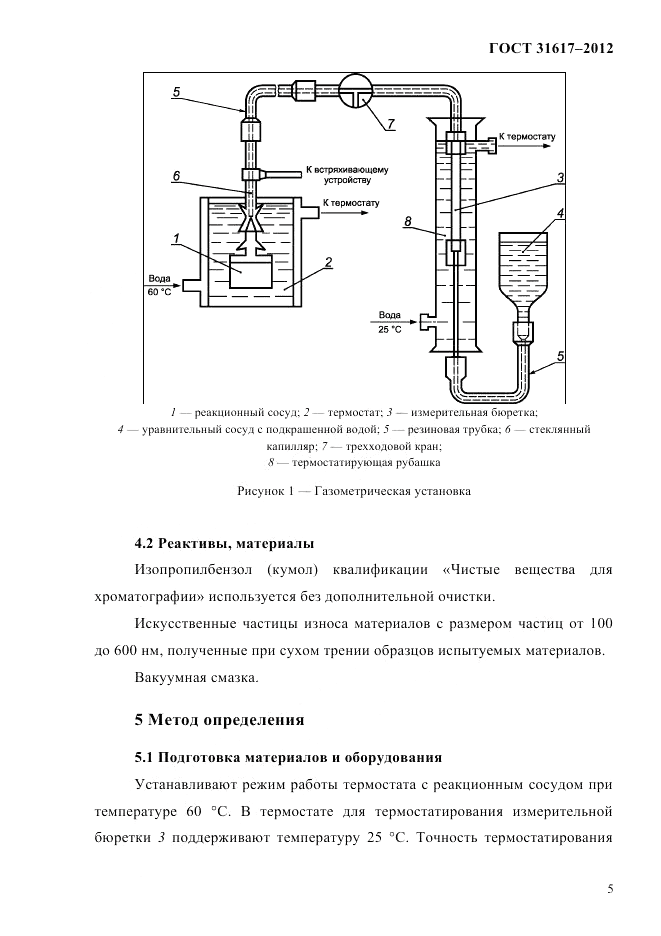

страница 5
-
страница 6
-
страница 7
-

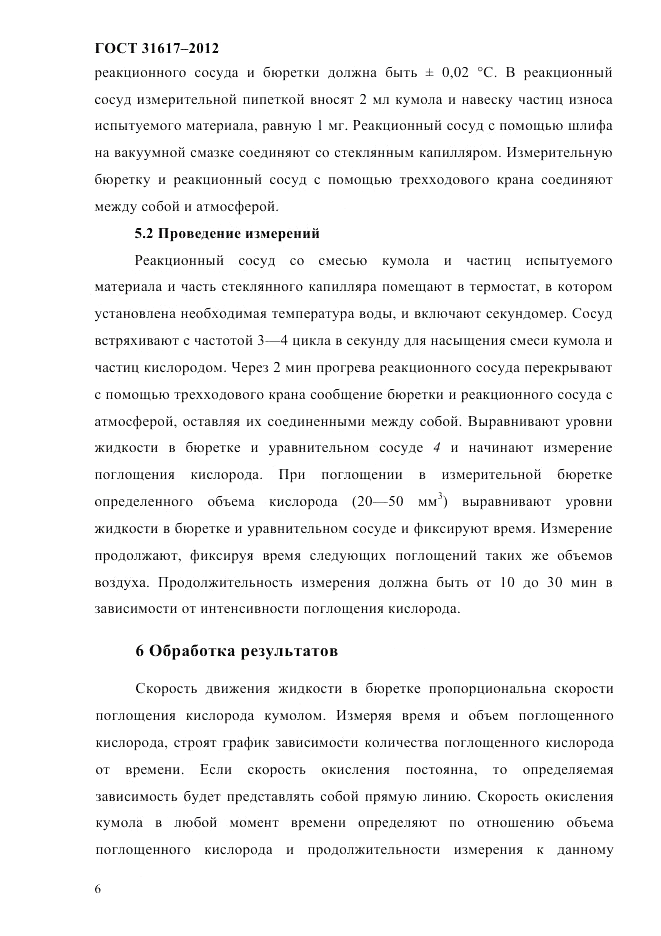

страница 8
-

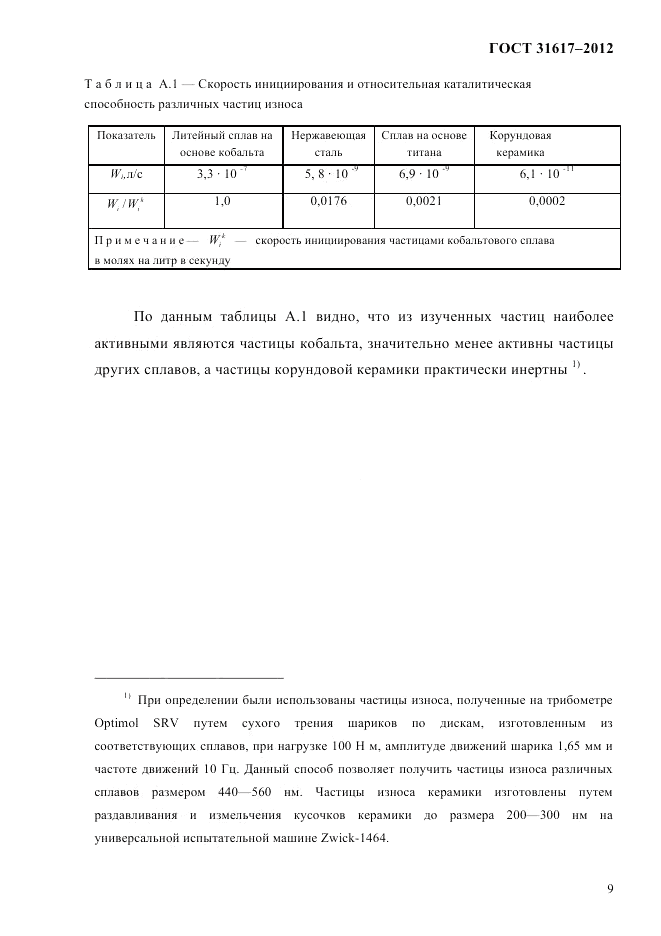

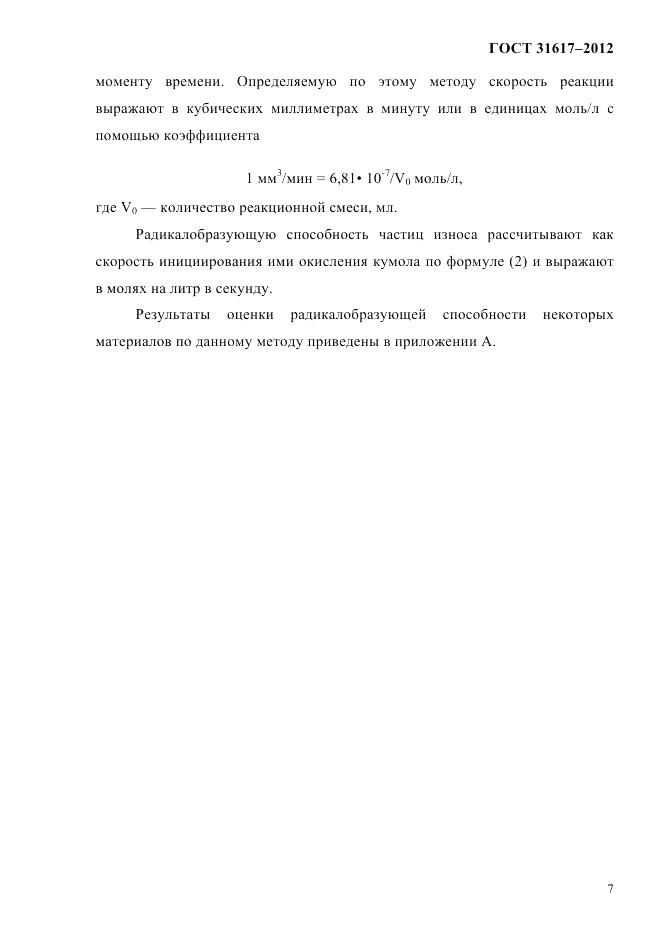

страница 9
-

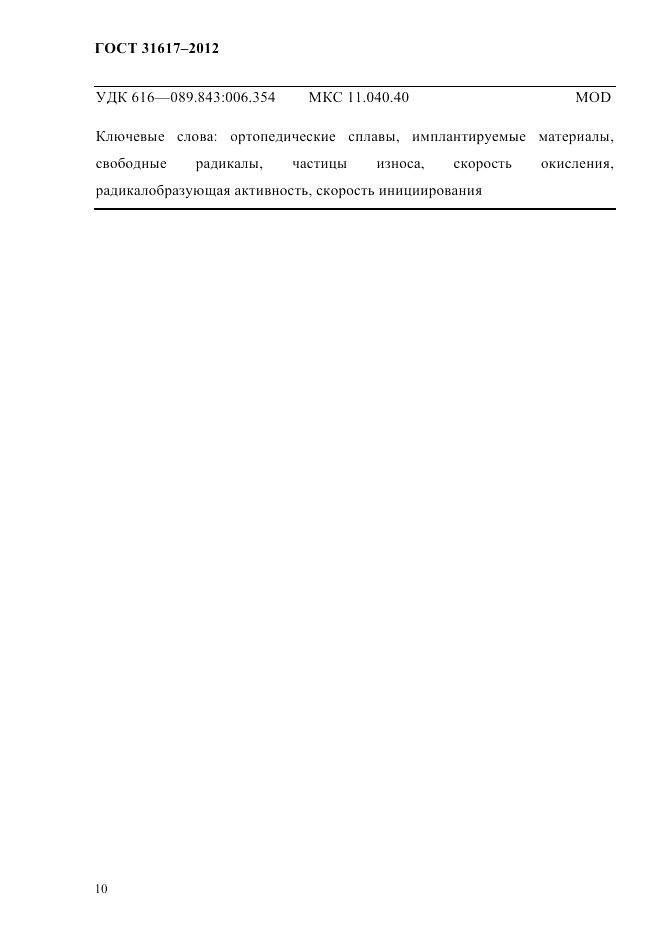

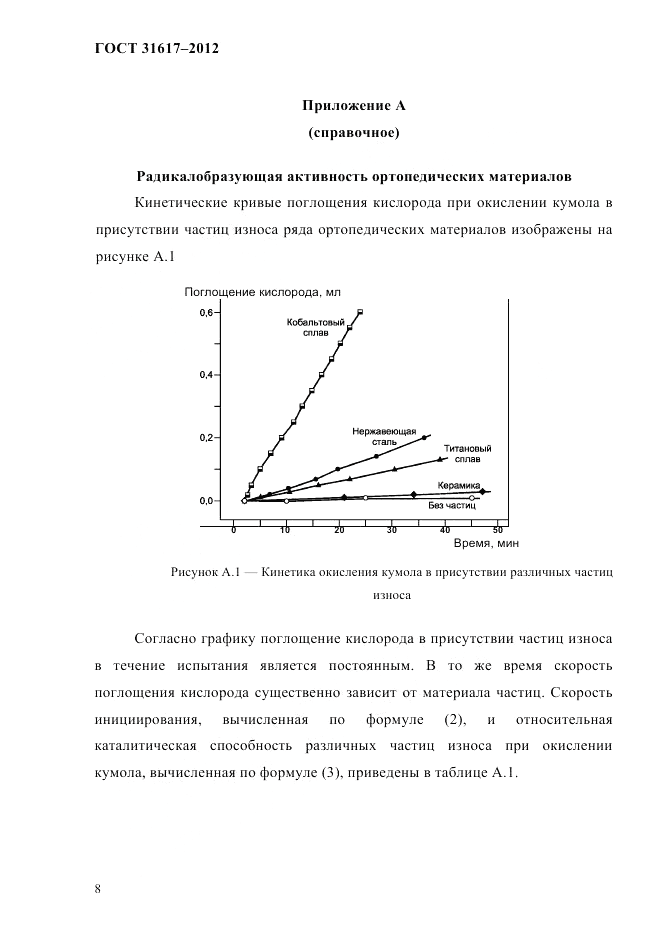

страница 10
-
страница 11
-
страница 12
-
страница 13
-
страница 14
