ГОСТ Р 50030.7.3-2009

ГОСТ Р 50030.7.3-2009 Аппаратура распределения и управления низковольтная. Часть 7.3. Электрооборудование вспомогательное. Требования безопасности к колодкам выводов для плавких предохранителей

Категории ГОСТ Р 50030.7.3-2009 по ОКС:
Статус документа:
действует, введён в действие 01.01.2011
Название на английском языке:
Low-voltage switchgear and controlgear. Part 7.3. Ancillary equipment. Safety requirements for fuse terminal blocks
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Стандарты на продукцию (услуги)
Дата начала действия ГОСТа:
2011-01-01
Дата последнего издания документа:
2011-02-16
Коды документа ГОСТ Р 50030.7.3-2009:
Код ОКП:
342490
Код КГС:
Е71
Число страниц:
32
Назначение ГОСТ Р 50030.7.3-2009:
Настоящий стандарт распространяется на клеммные колодки выводов для плавких предохранителей с выводами для присоединения жестких (одно или многопроволочных) или гибких медных проводников резьбового или безрезьбового типа и для установки держателей плавких вставок, соответствующих ГОСТ Р 50538, применяемых преимущественно в цепях промышленного и аналогичного назначения на номинальное напряжение до 1000 В переменного тока частотой до 1000 Гц или 1500 В постоянного тока с максимальными токами короткого замыкания в цепи не более 1500 А. Колодки выводов для плавких предохранителей предназначены для установки в электрическое оборудование с оболочками, окруженными колодками выводов плавких предохранителей на таком расстоянии, что доступ к ним возможен только с помощью инструмента. Указанные колодки выводов, устанавливаемые преимущественно в цепях управления и контроля, предназначены для защиты данных цепей от токов короткого замыкания. Настоящий стандарт устанавливает требования безопасности и методы испытаний механических, электрических и тепловых характеристик колодок выводов для плавких предохранителей с учетом совместимости между клеммной колодкой и стандартизованными плавкими вставками предохранителей. Настоящий стандарт не распространяется на колодки выводов для плавких предохранителей : - требующие присоединения проводников со специальной подготовкой, например применением плоских быстросоединяемых наконечников, специальных наконечников и т. п.; - обеспечивающие прямой контакт с проводниками посредством проникания сквозь изоляцию, например соединители с проколом изоляции и т.п. Для целей настоящего стандарта, термин «зажим» аналогичен термину «вывод». Это следует учесть при ссылках на ГОСТ Р 50030.1
Ключевые слова документа:
вспомогательное оборудование, колодки выводов, плавкие предохранители
Нормативные ссылки из текста ГОСТ Р 50030.7.3-2009:
Ссылки на ГОСТы:
ГОСТ Р МЭК 60715-2003 ГОСТ Р МЭК 60127-1-2005 ГОСТ Р МЭК 127-6-99 ГОСТ Р 50538-93 ГОСТ Р 30030.1-2007 ГОСТ Р 30030.7.1-2009 ГОСТ 8032-84 ГОСТ 27484-87

Скачать ГОСТ Р 50030.7.3-2009 вы можете в следующих версиях:

Вернуться к началу

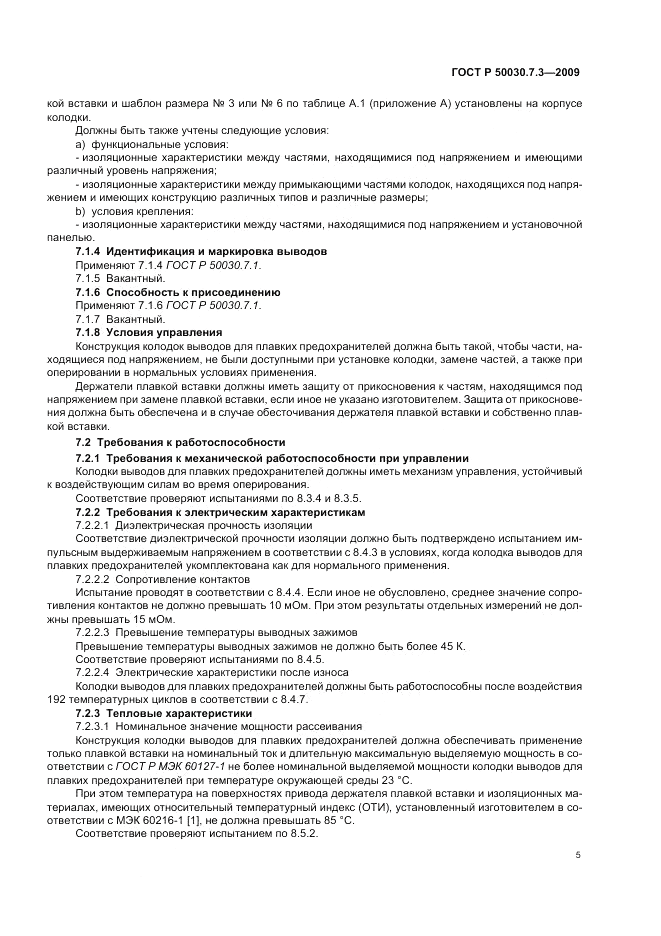

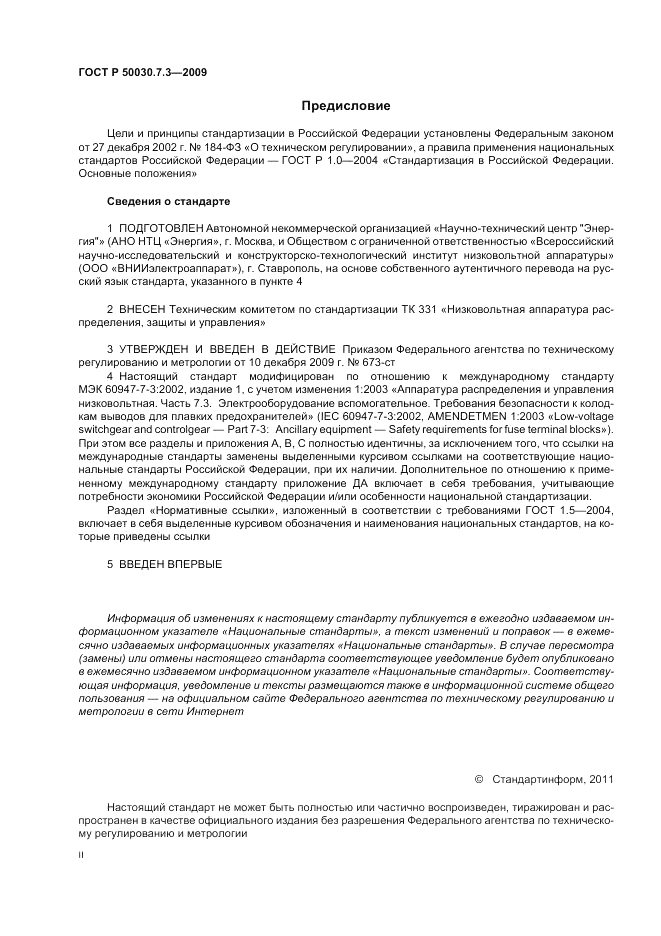

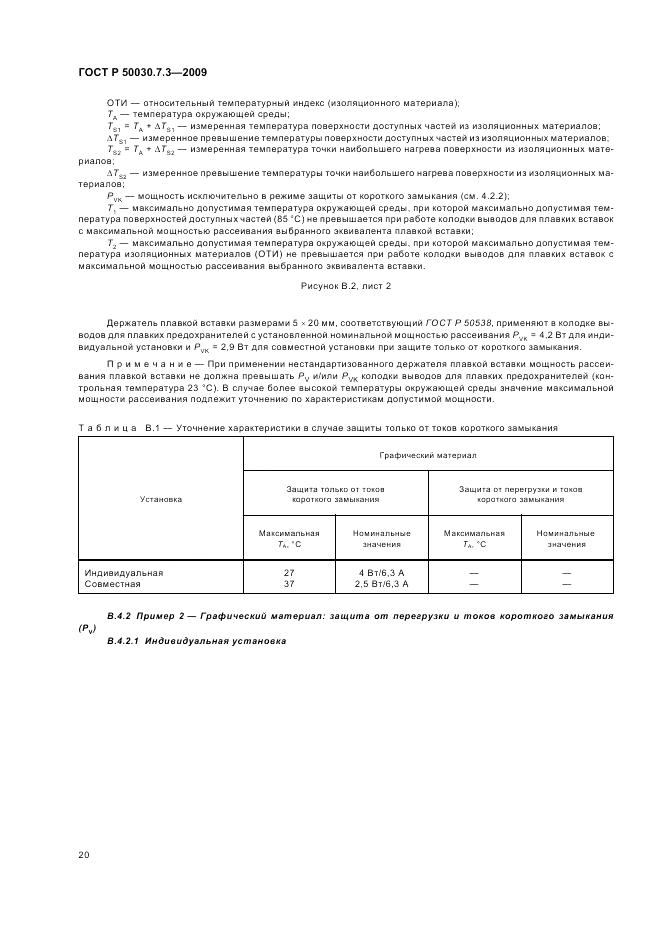

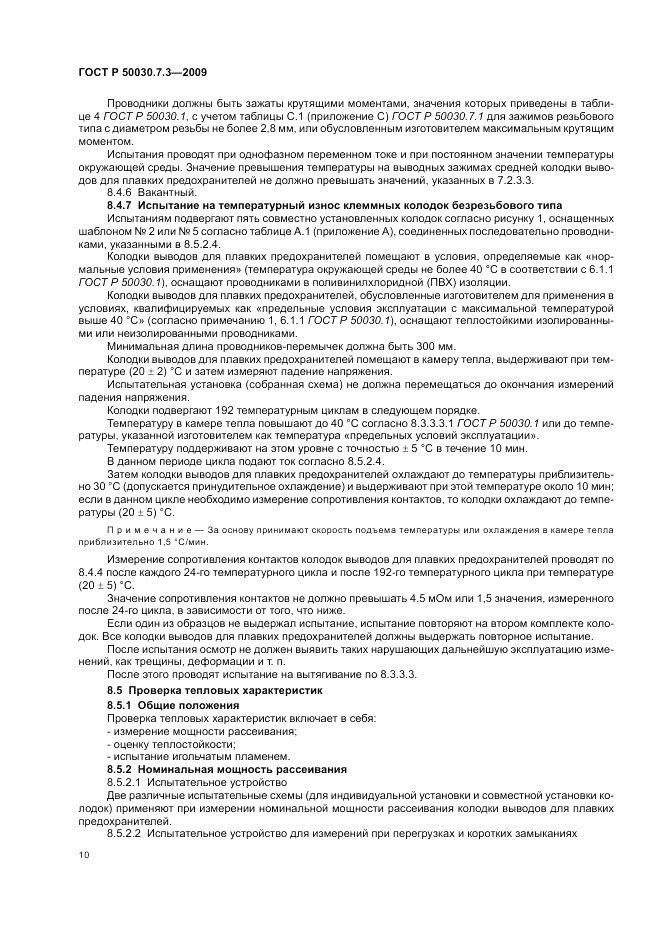

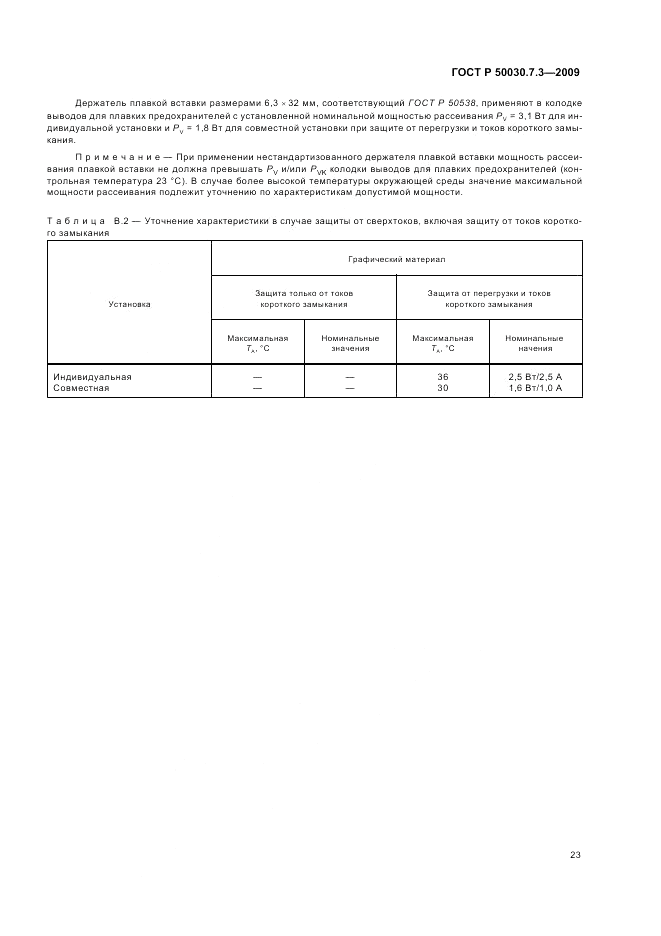

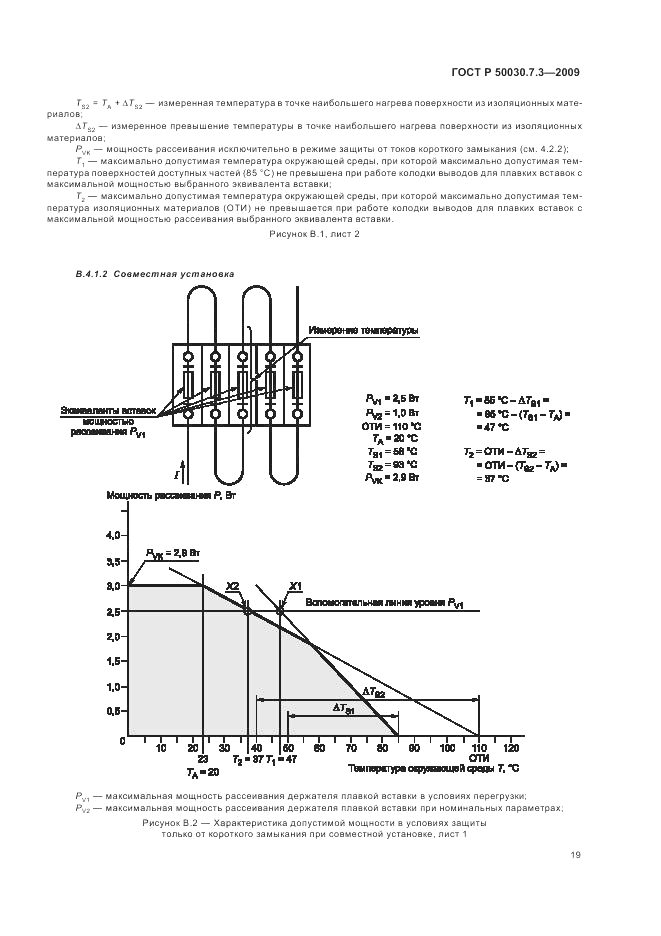

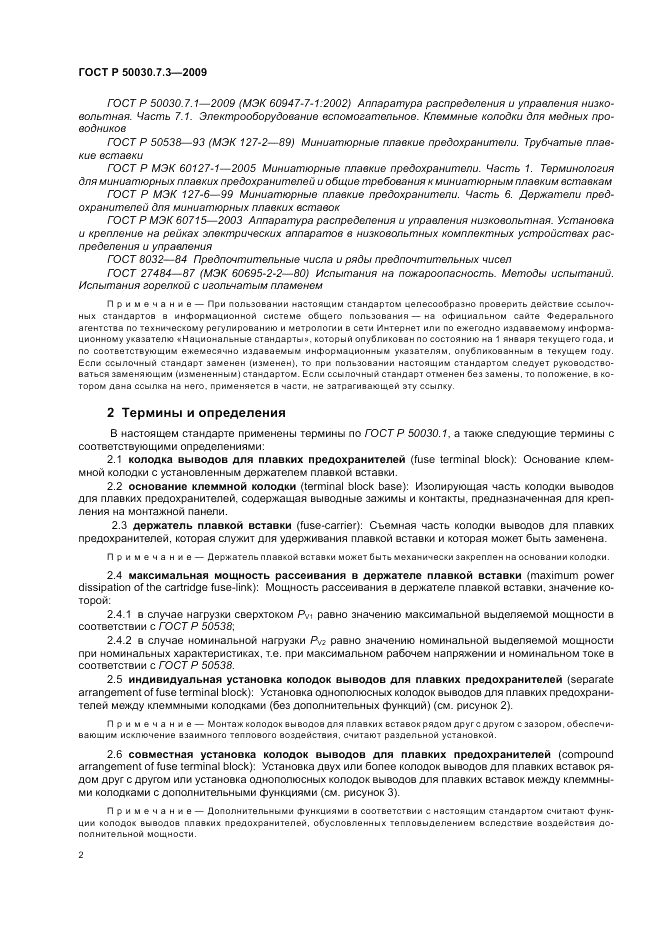

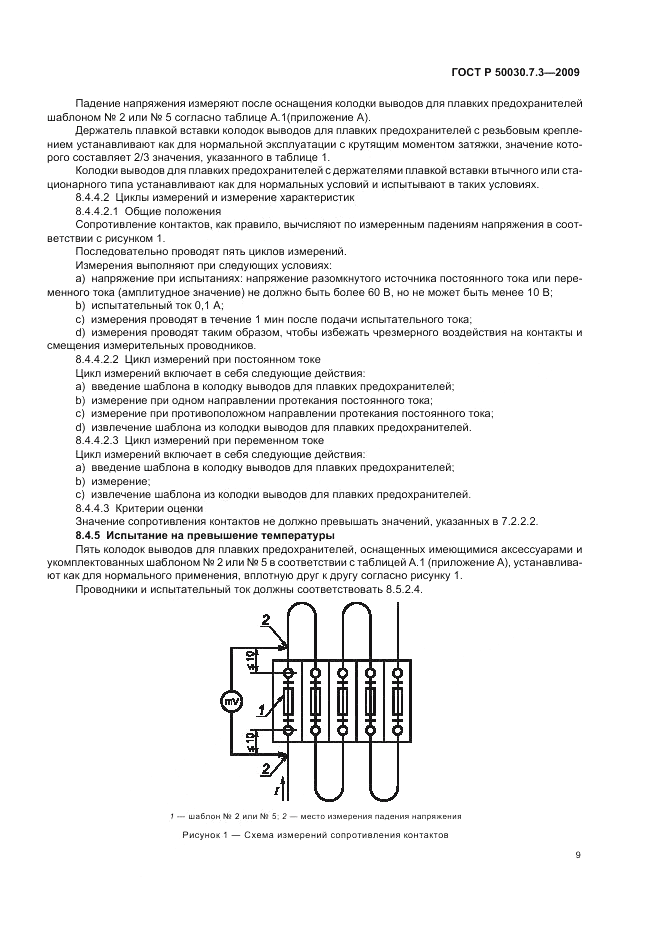

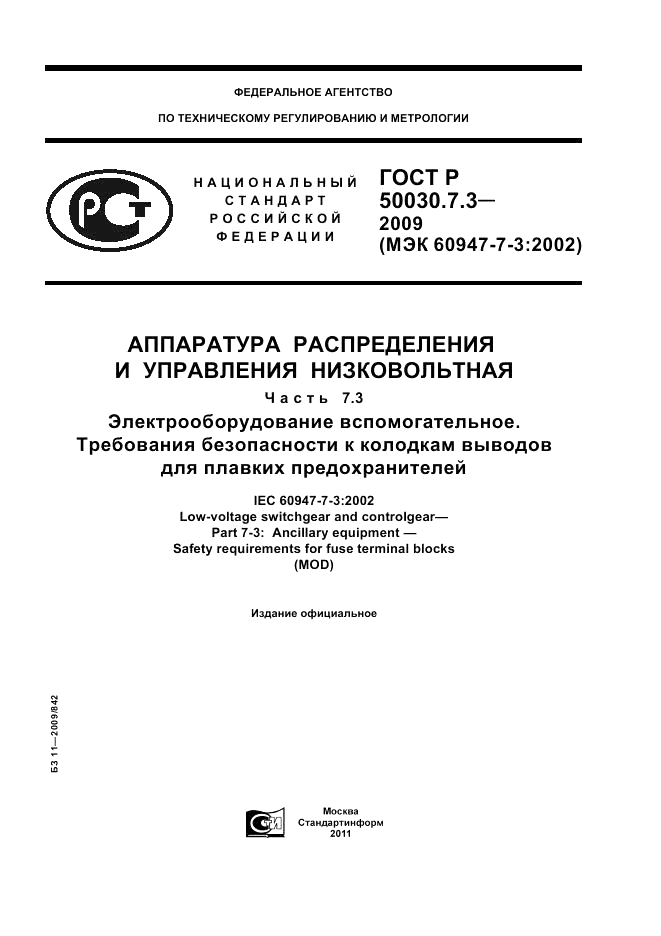

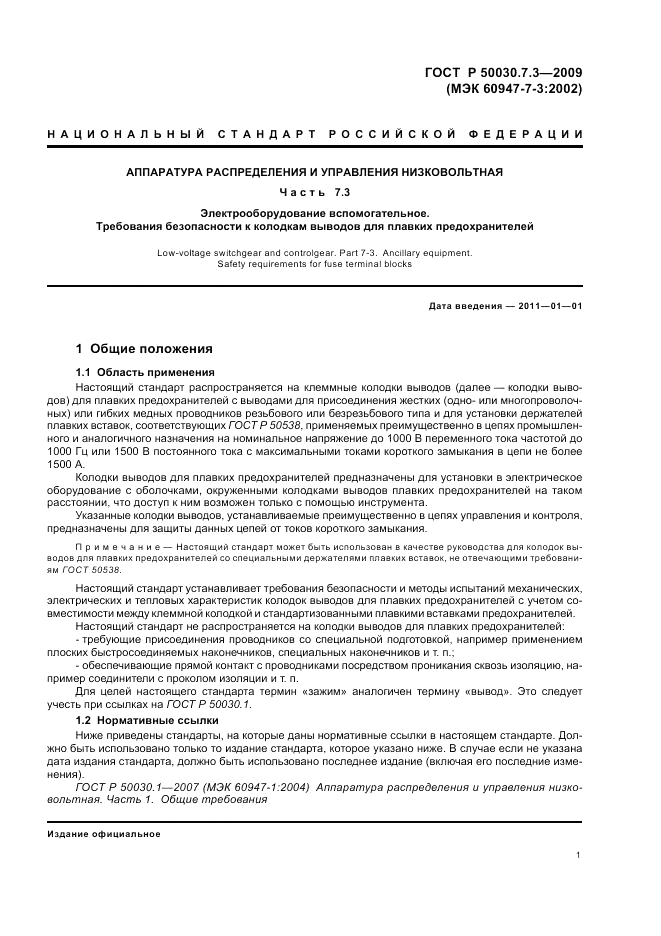

  • ГОСТ Р 50030.7.3-2009, страница 1 страница 1
  • ГОСТ Р 50030.7.3-2009, страница 2 страница 2

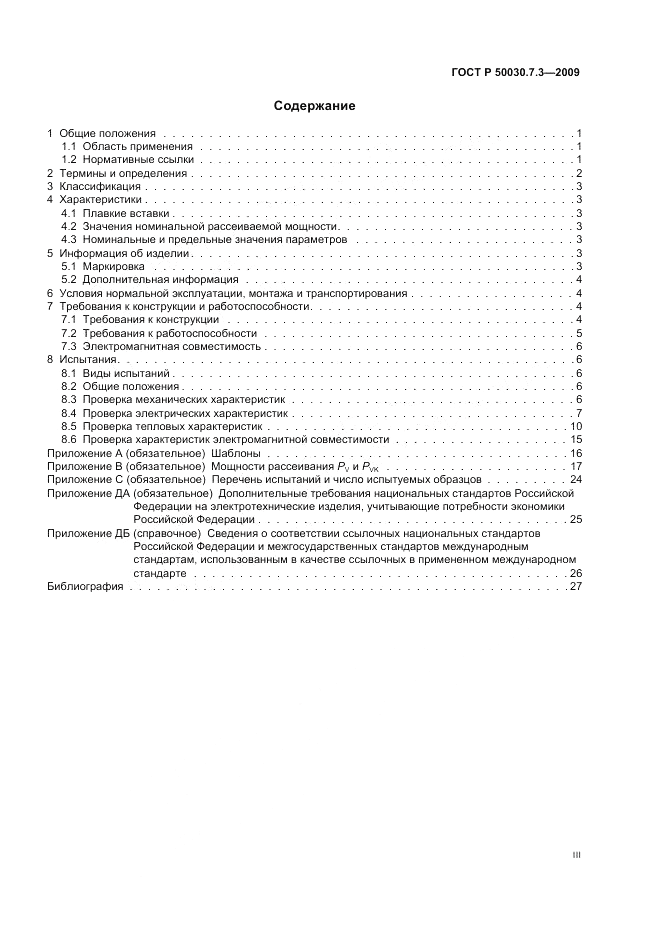

  • ГОСТ Р 50030.7.3-2009, страница 3 страница 3
  • ГОСТ Р 50030.7.3-2009, страница 4 страница 4
  • ГОСТ Р 50030.7.3-2009, страница 5 страница 5
  • ГОСТ Р 50030.7.3-2009, страница 6 страница 6
  • ГОСТ Р 50030.7.3-2009, страница 7 страница 7

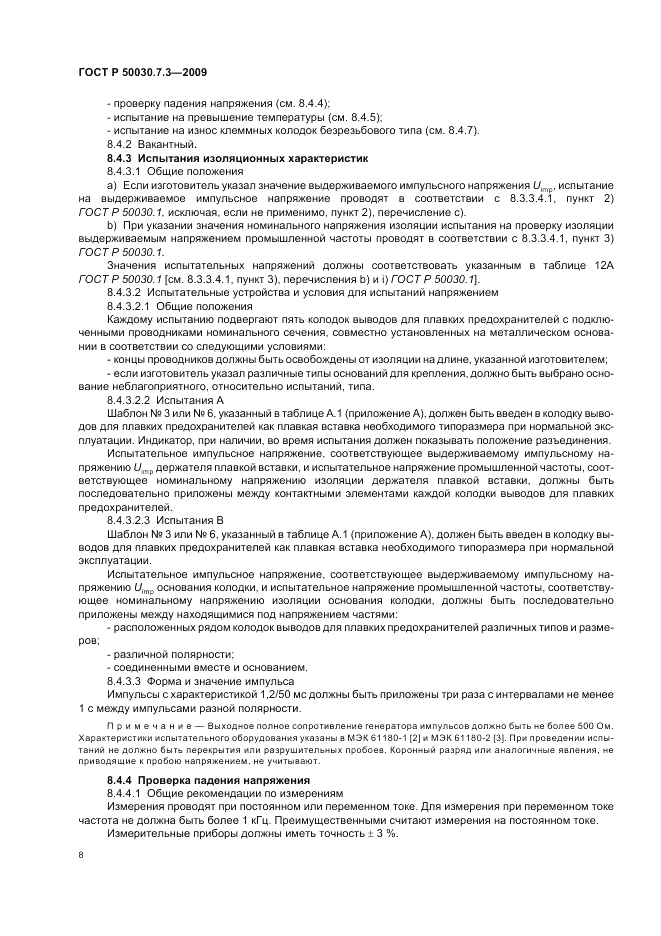

  • ГОСТ Р 50030.7.3-2009, страница 8 страница 8
  • ГОСТ Р 50030.7.3-2009, страница 9 страница 9
  • ГОСТ Р 50030.7.3-2009, страница 10 страница 10

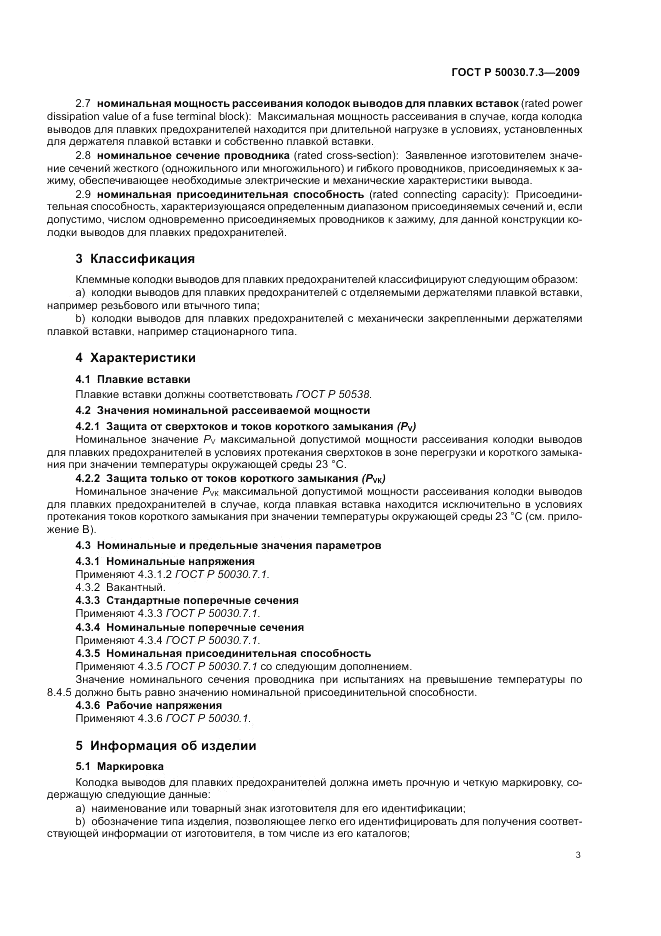

  • ГОСТ Р 50030.7.3-2009, страница 11 страница 11

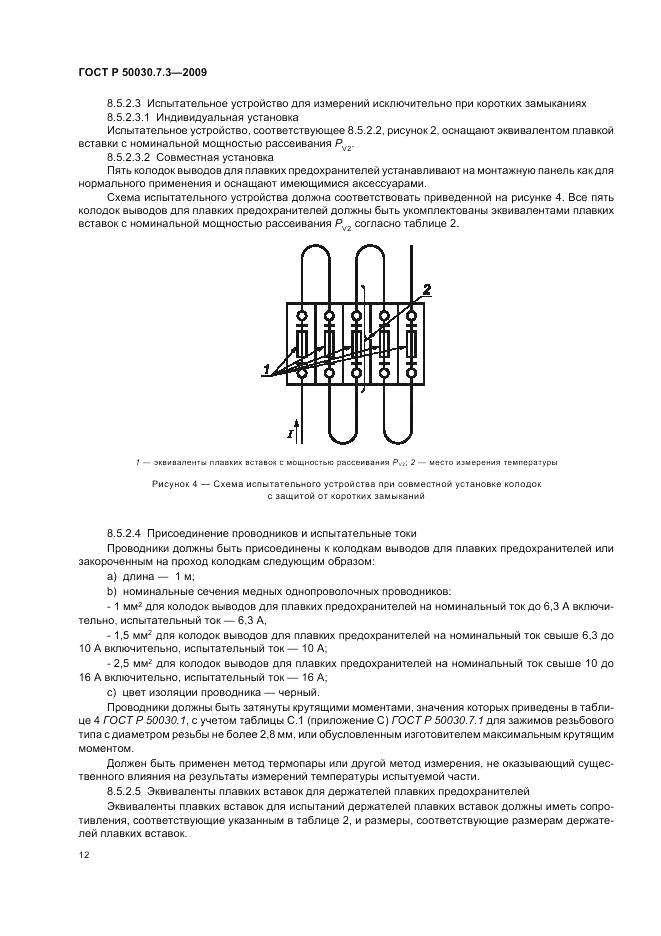

  • ГОСТ Р 50030.7.3-2009, страница 12 страница 12
  • ГОСТ Р 50030.7.3-2009, страница 13 страница 13

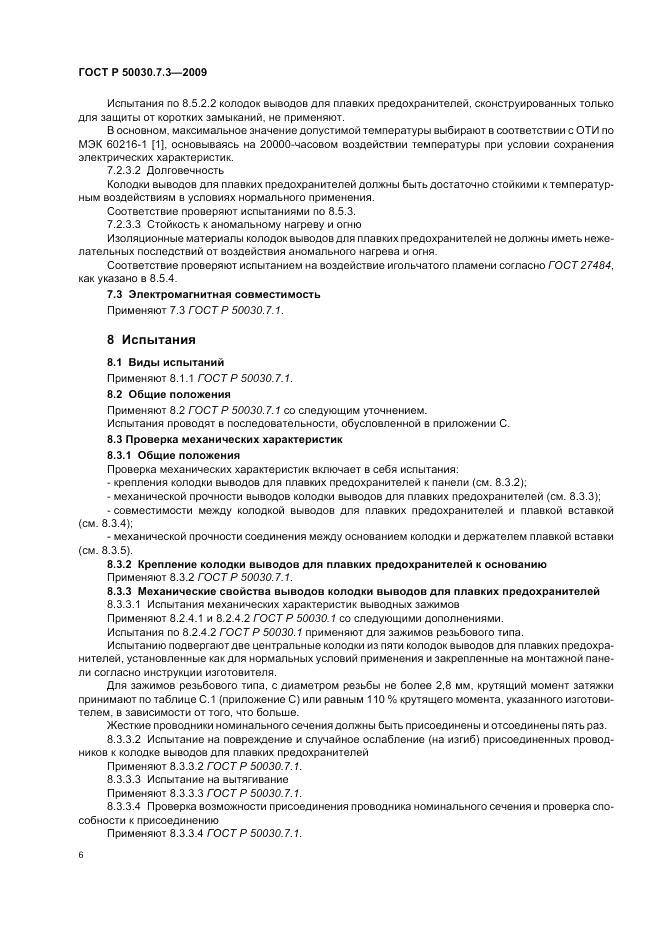

  • ГОСТ Р 50030.7.3-2009, страница 14 страница 14
  • ГОСТ Р 50030.7.3-2009, страница 15 страница 15
  • ГОСТ Р 50030.7.3-2009, страница 16 страница 16
  • ГОСТ Р 50030.7.3-2009, страница 17 страница 17
  • ГОСТ Р 50030.7.3-2009, страница 18 страница 18
  • ГОСТ Р 50030.7.3-2009, страница 19 страница 19
  • ГОСТ Р 50030.7.3-2009, страница 20 страница 20
  • ГОСТ Р 50030.7.3-2009, страница 21 страница 21

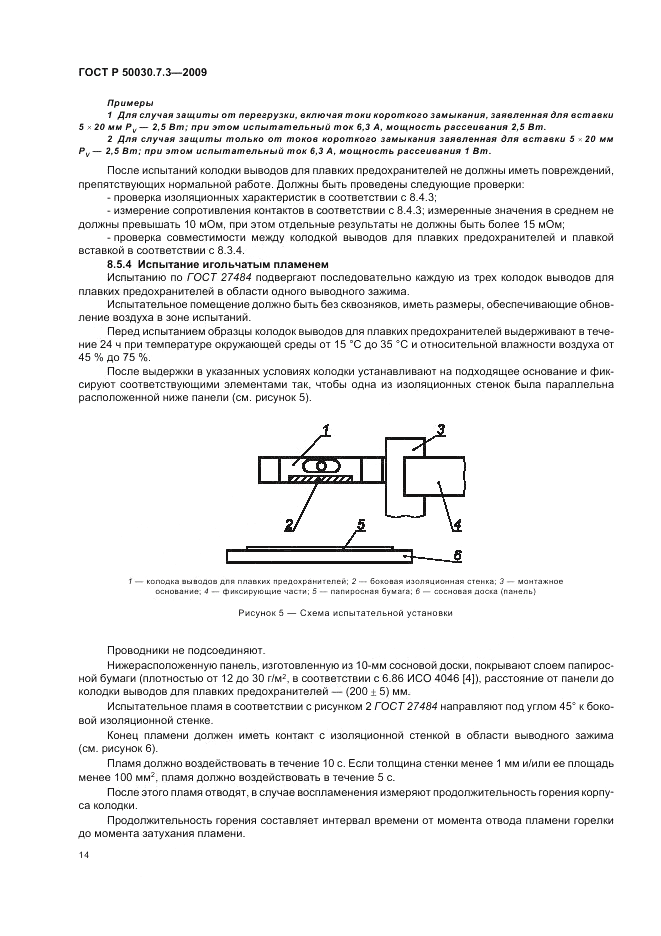

  • ГОСТ Р 50030.7.3-2009, страница 22 страница 22
  • ГОСТ Р 50030.7.3-2009, страница 23 страница 23

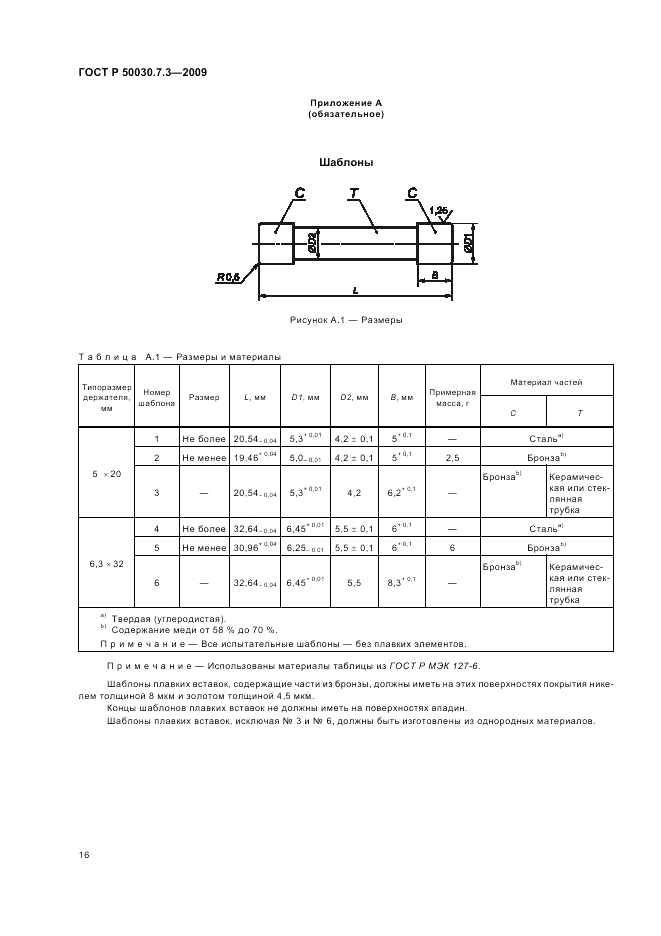

  • ГОСТ Р 50030.7.3-2009, страница 24 страница 24

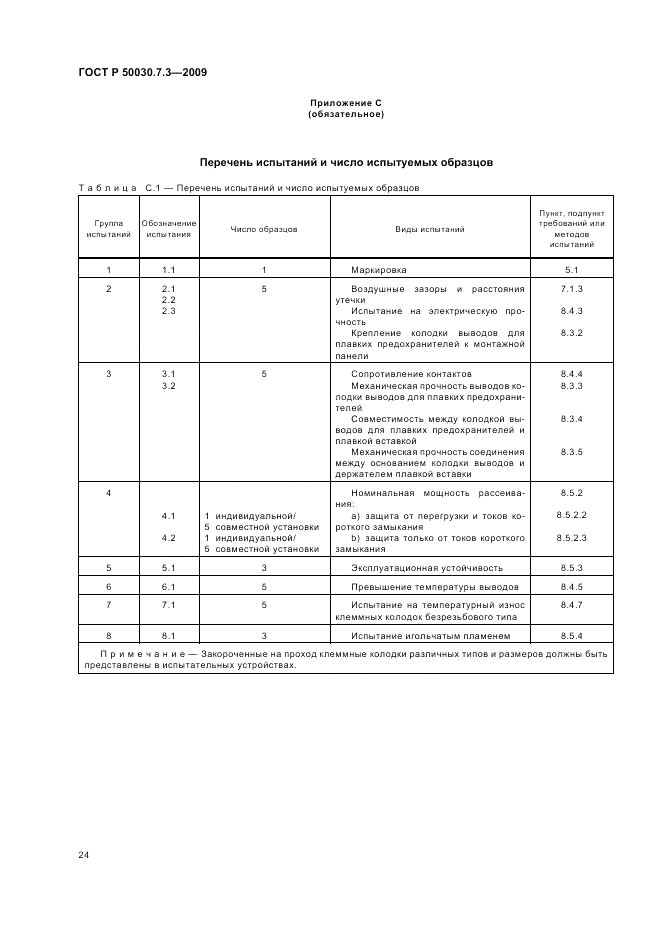

  • ГОСТ Р 50030.7.3-2009, страница 25 страница 25

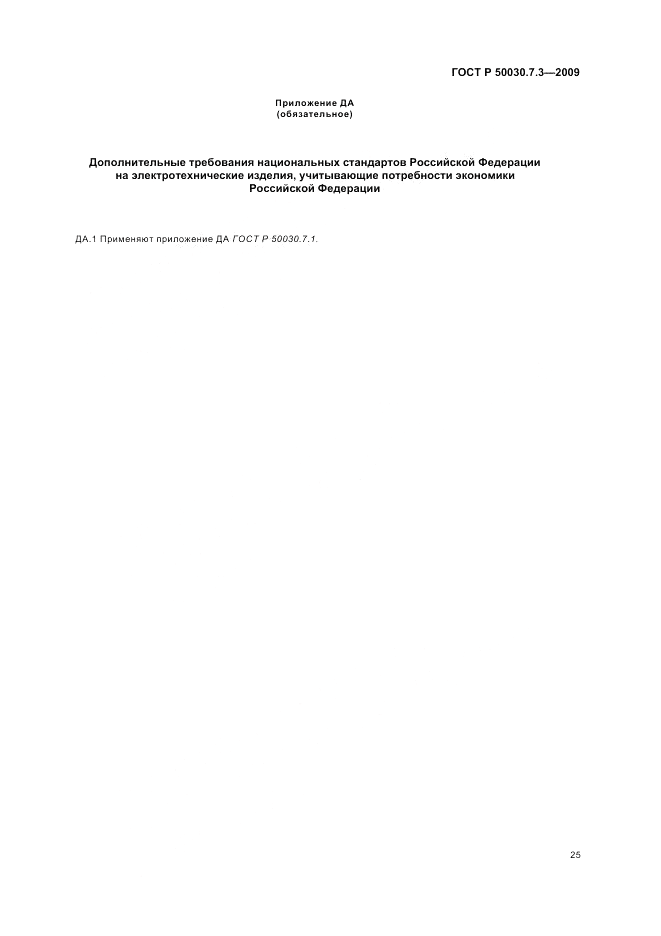

  • ГОСТ Р 50030.7.3-2009, страница 26 страница 26
  • ГОСТ Р 50030.7.3-2009, страница 27 страница 27
  • ГОСТ Р 50030.7.3-2009, страница 28 страница 28

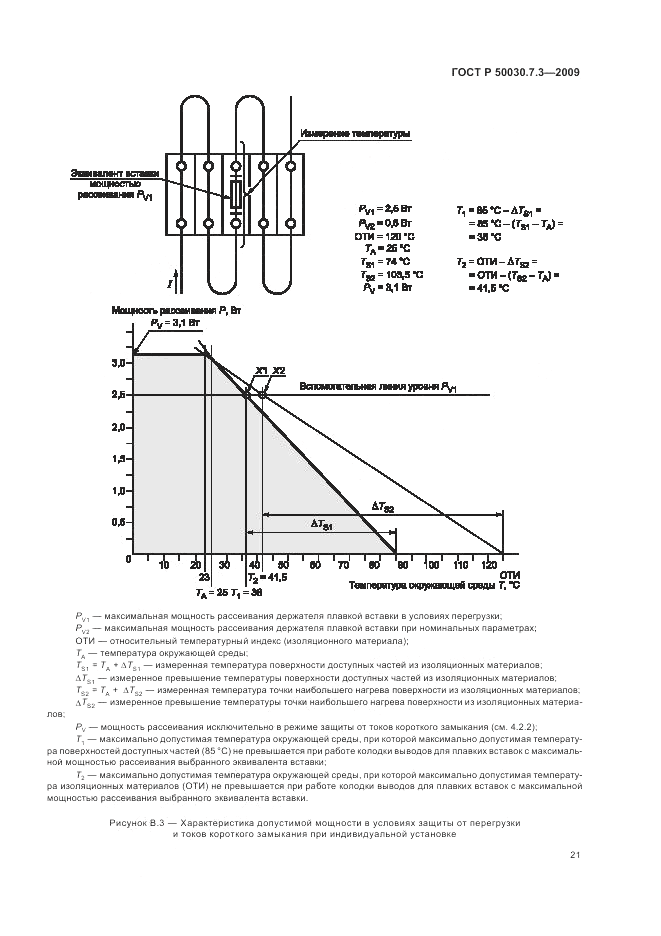

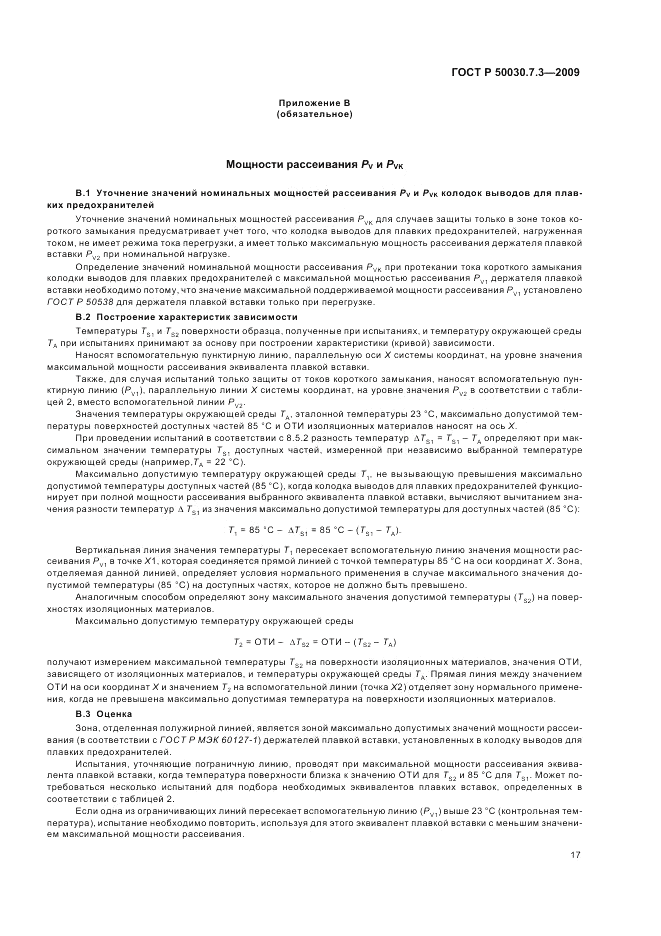

  • ГОСТ Р 50030.7.3-2009, страница 29 страница 29

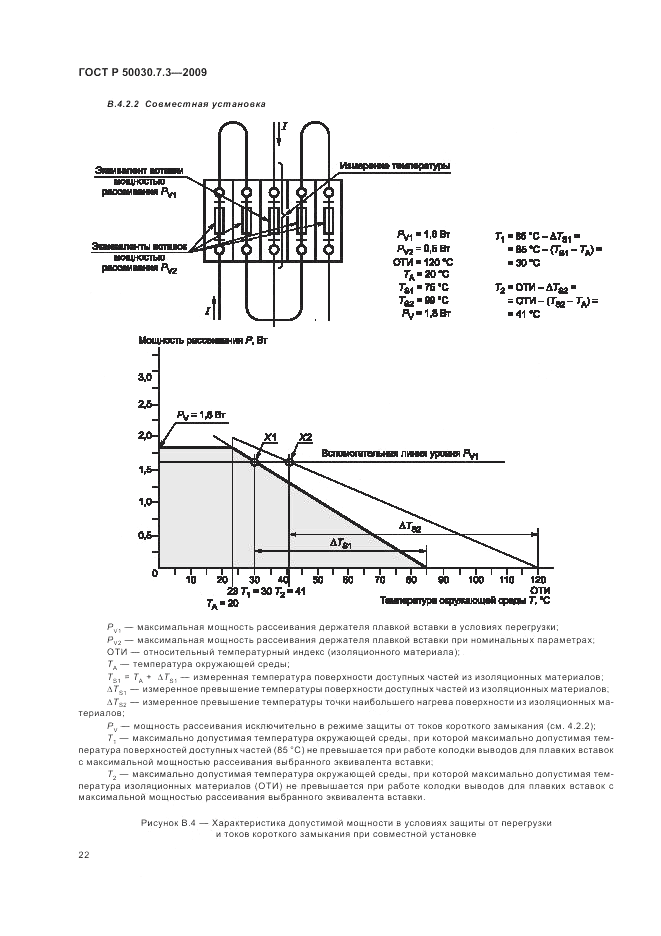

  • ГОСТ Р 50030.7.3-2009, страница 30 страница 30
  • ГОСТ Р 50030.7.3-2009, страница 31 страница 31

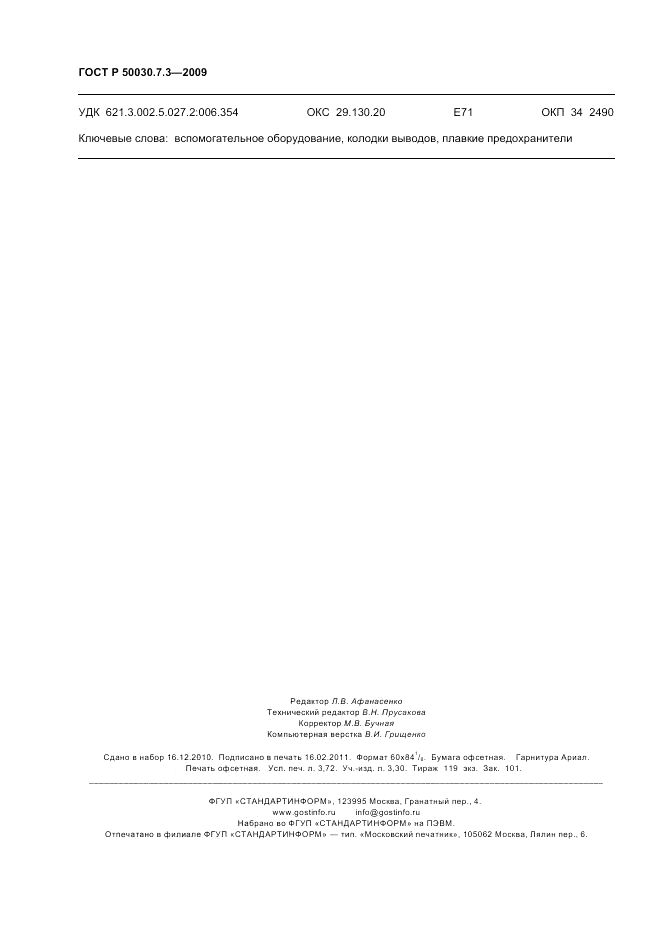

  • ГОСТ Р 50030.7.3-2009, страница 32 страница 32
