ГОСТ IEC 61188-5-8-2013

ГОСТ IEC 61188-5-8-2013 Печатные платы и печатные узлы.Проектирование и применение. Часть 5-8. Общие требования. Анализ соединений (посадочные места для монтажа компонентов). Компоненты с матрицей контактов (BGA, FBGA, CGA, LGA)

Категории ГОСТ IEC 61188-5-8-2013 по ОКС:
Статус документа:
действует, введён в действие 01.03.2015
Название на английском языке:
Printed boards and printed board assemblies. Design and use. Part 5-8. Attachment (land/joint) considerations. Area array components (BGA, FBGA, CGA, LGA)
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Стандарты на процессы
Дата начала действия ГОСТа:
2015-03-01
Дата последнего издания документа:
2014-11-05
Число страниц:
28
Назначение ГОСТ IEC 61188-5-8-2013:
Настоящий стандарт содержит информацию о геометрии посадочных мест для поверхностного монтажа электронных компонентов с матричным расположением контактов в форме шариков, столбиков припоя или контактных площадок с защитным покрытием
Документ разработан орг-ей:
Федеральное агентство по техническому регулированию и метрологии (Росстандарт)
Документ принят орг-ей:
Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №44-2013
Ключевые слова документа:
CGA, FBGA, LGA) размеры паяного соединения, PBGA, компоненты с матрицей контактов (BGA, печатные платы, печатные узлы, размеры посадочных мест
Нормативные ссылки из текста ГОСТ IEC 61188-5-8-2013:
IEC:
IEC 60068-2-58;IEC 60191-2;IEC 61188-5-1;IEC 62090
Ссылки на ГОСТы:
ГОСТ 27209.5-91

Скачать ГОСТ IEC 61188-5-8-2013 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
23/01/2016 15:09
0
1.24 Мб
скачать ГОСТ IEC 61188-5-8-2013
Вернуться к началу

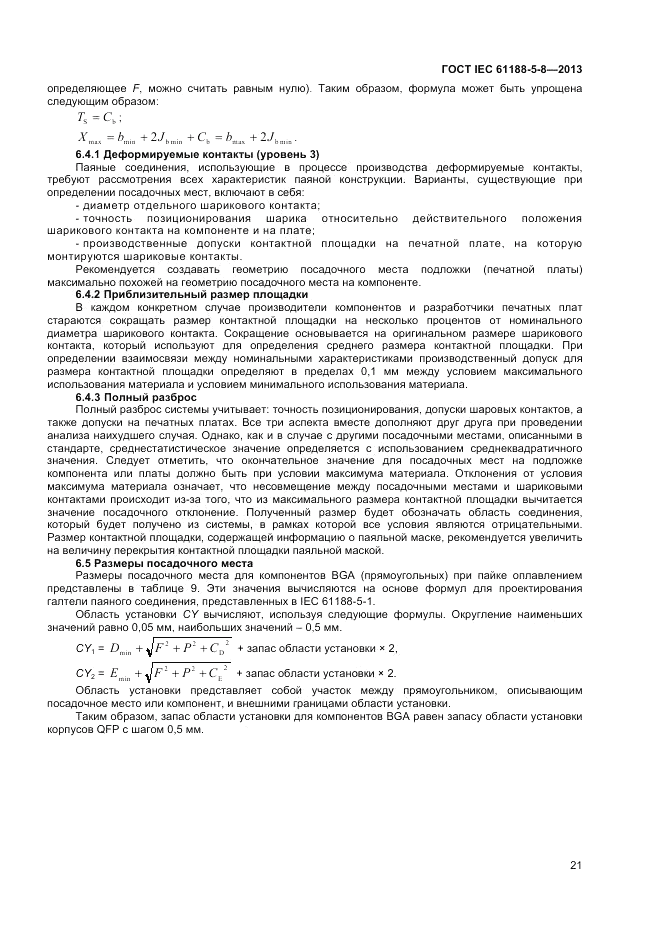

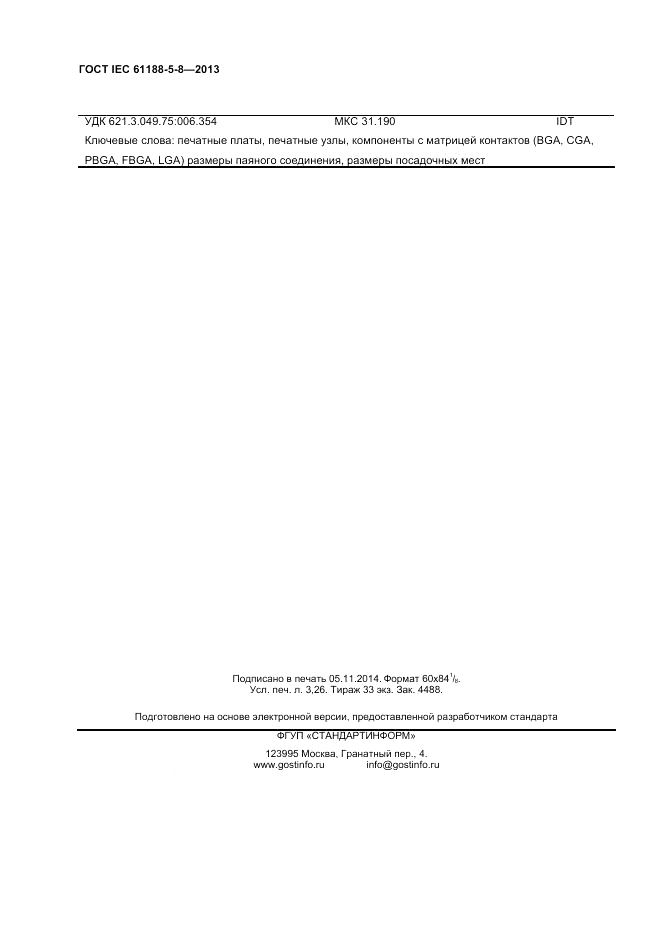

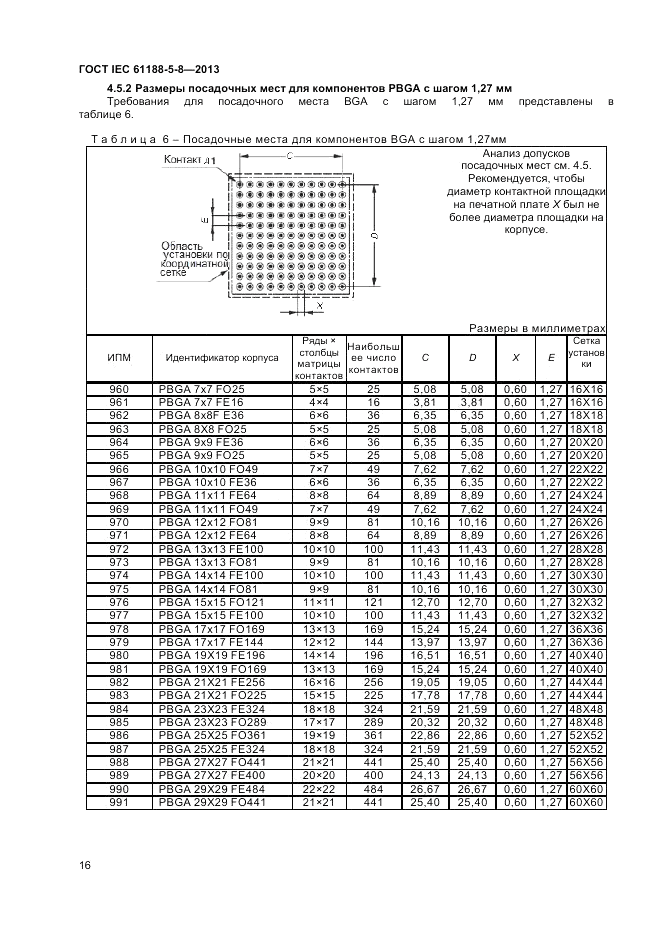

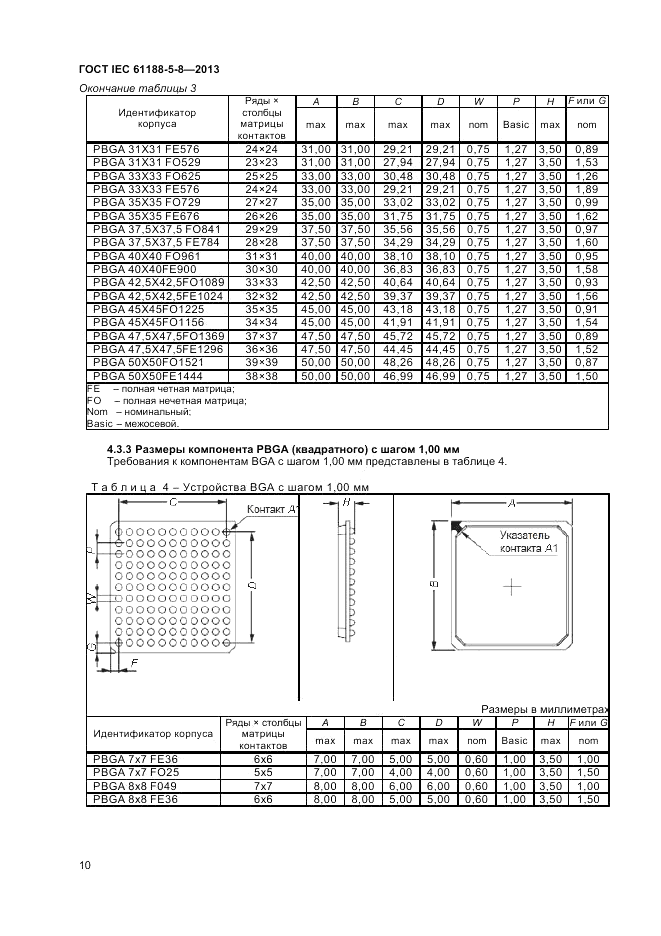

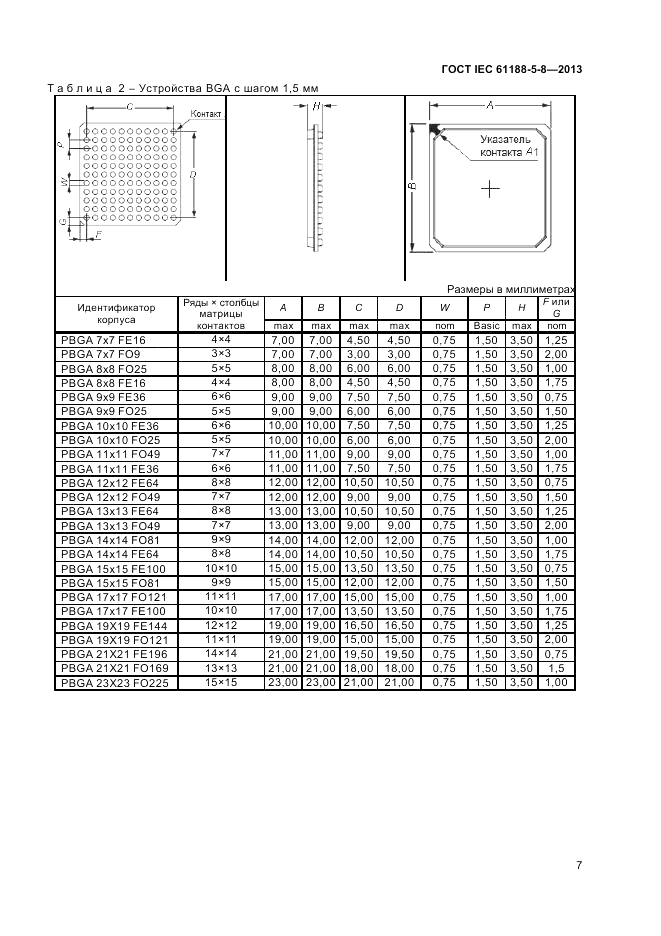

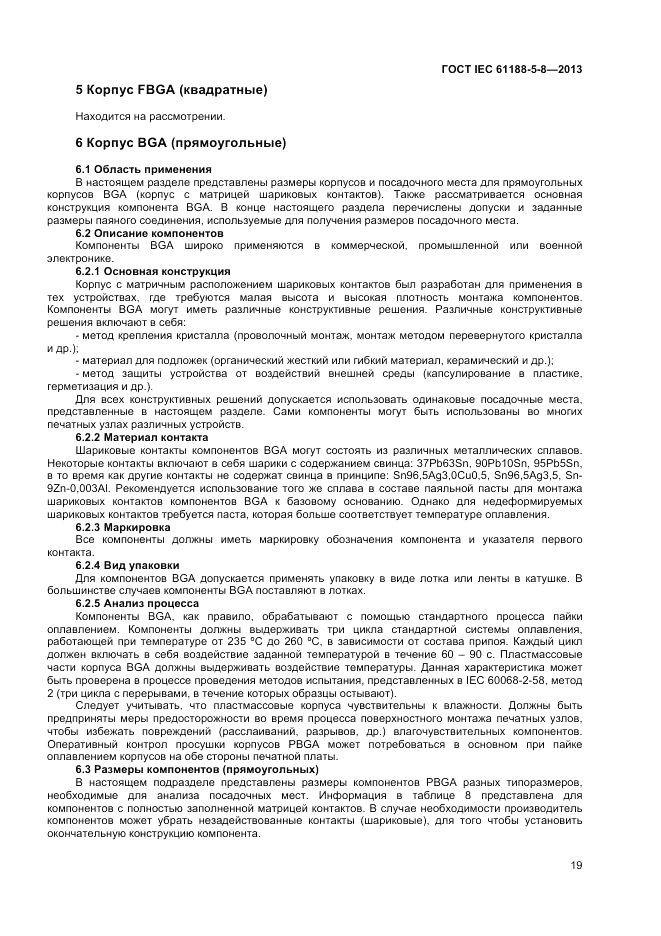

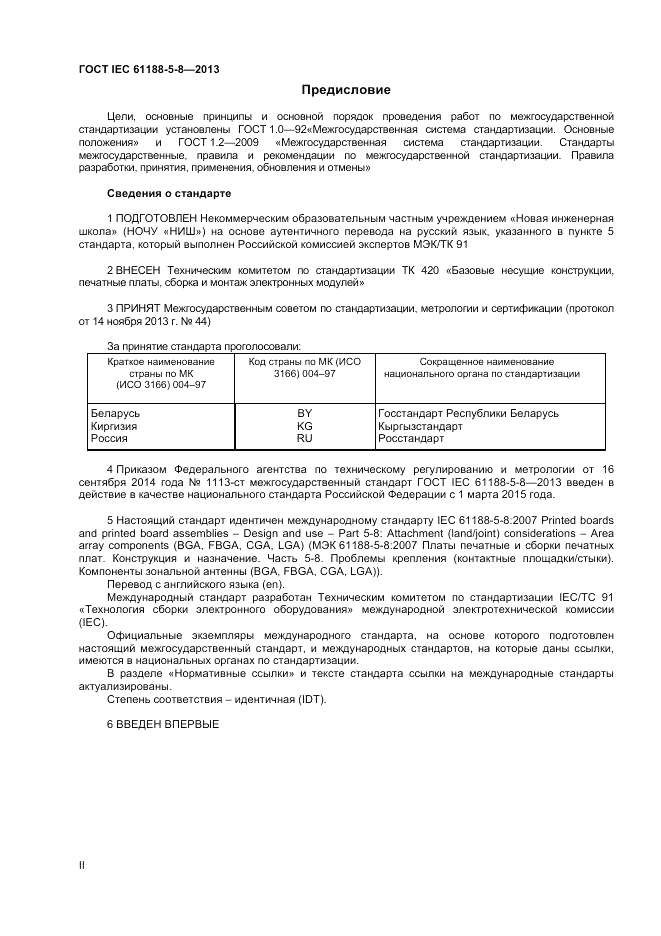

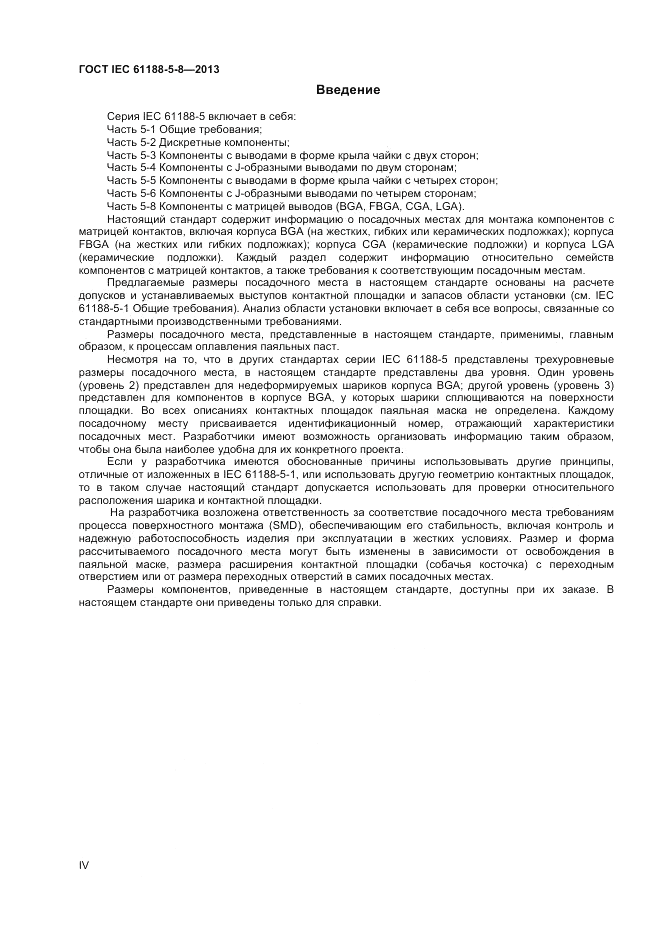

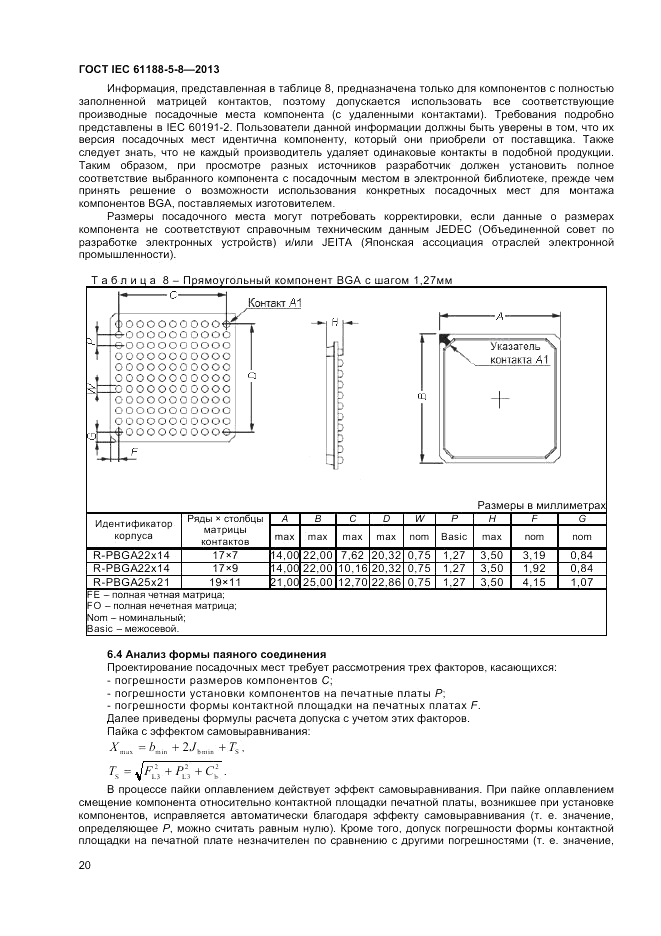

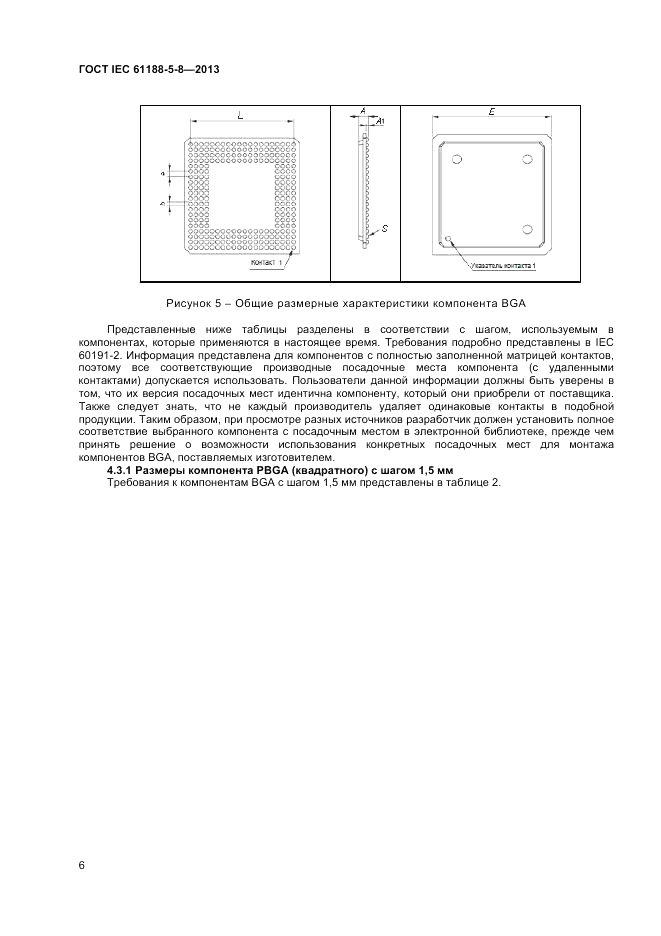

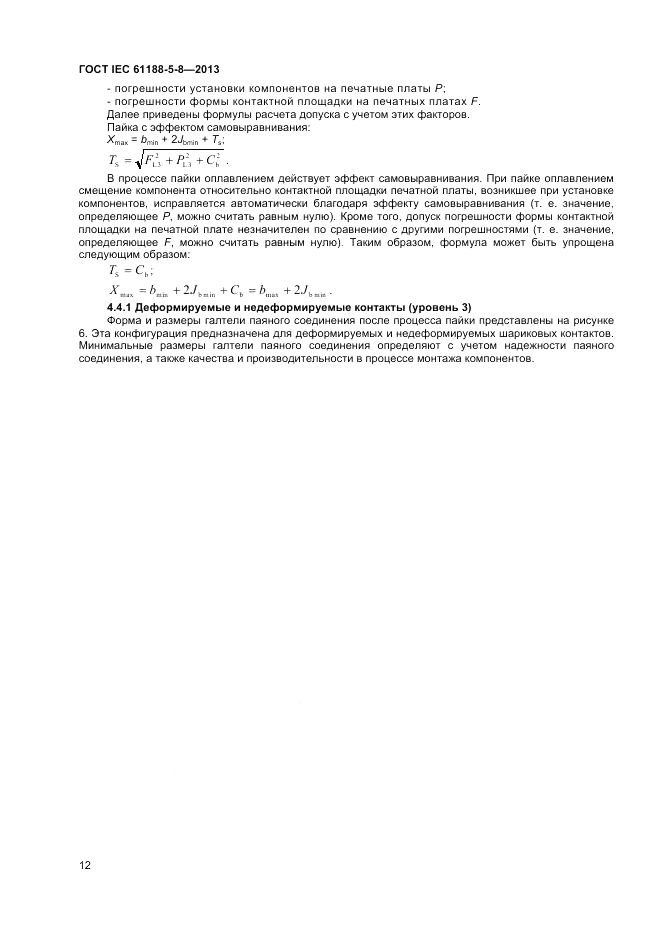

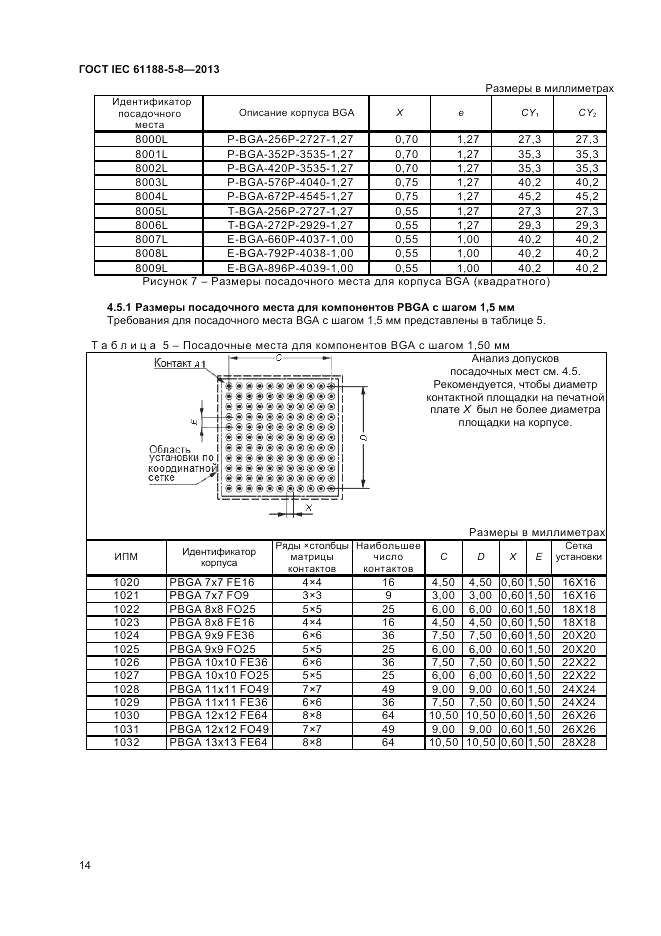

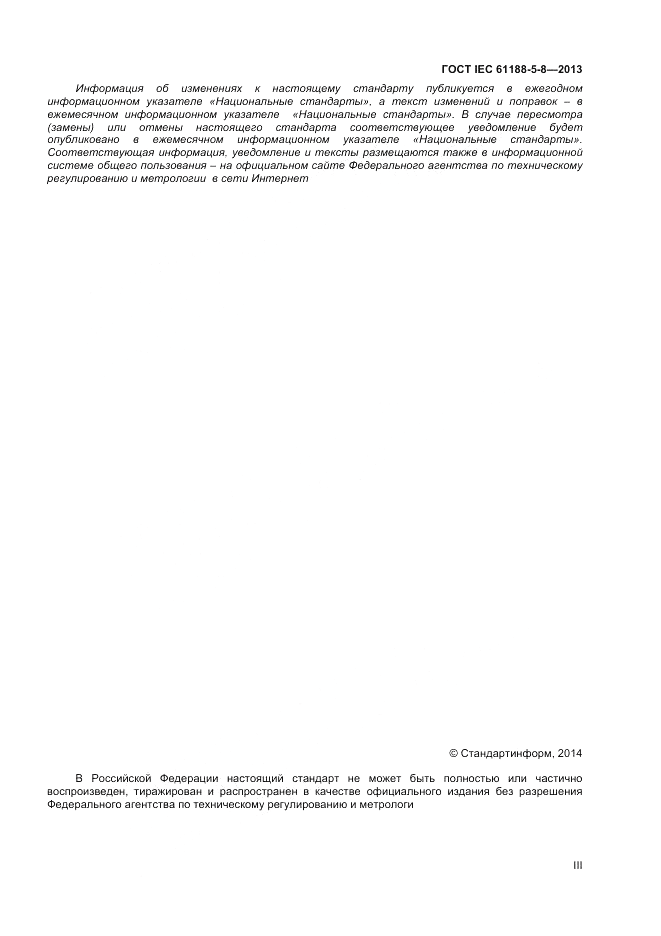

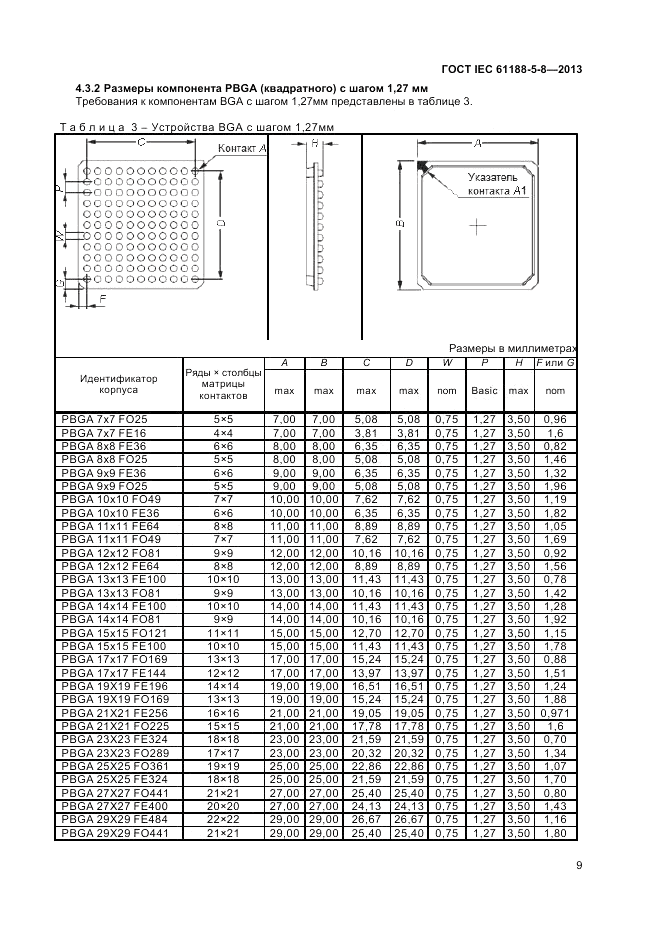

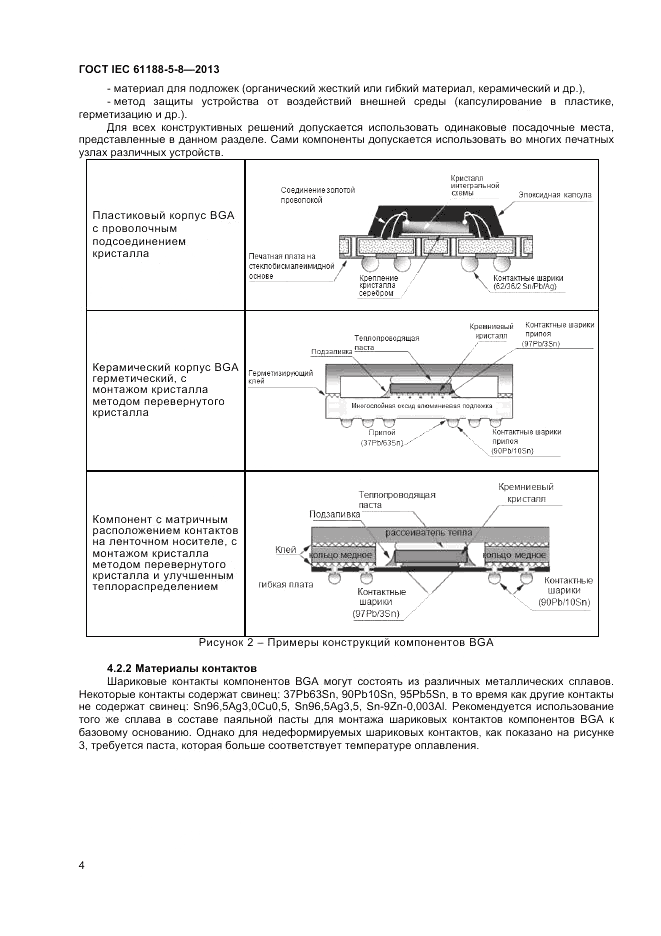

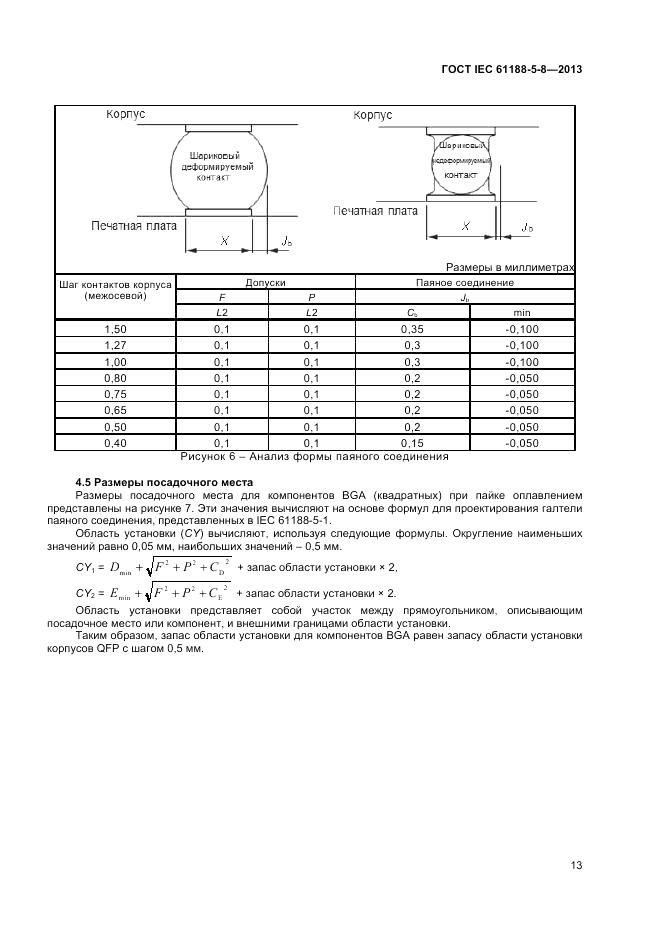

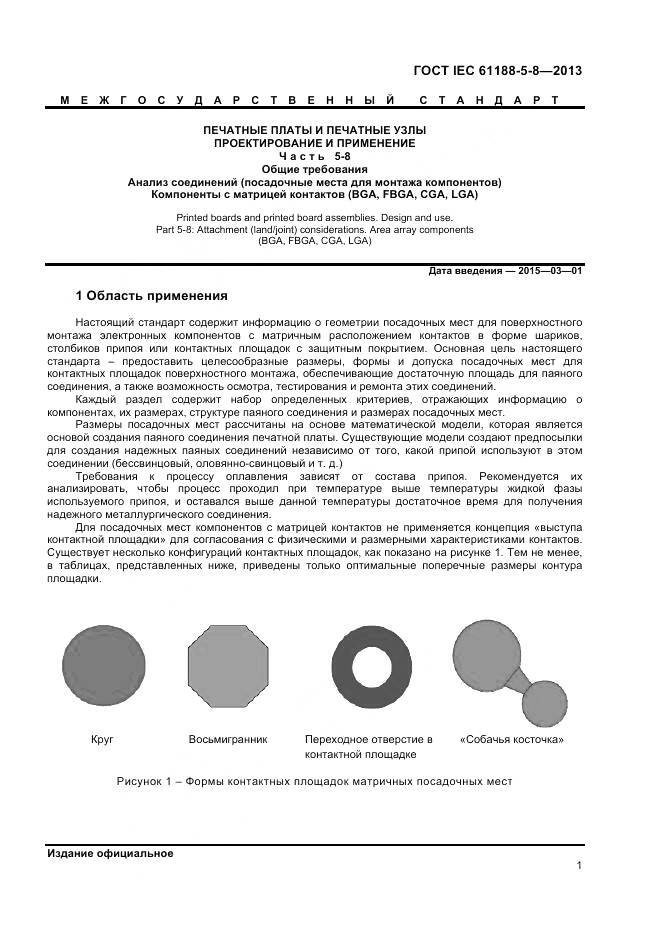

  • ГОСТ IEC 61188-5-8-2013, страница 1 страница 1
  • ГОСТ IEC 61188-5-8-2013, страница 2 страница 2
  • ГОСТ IEC 61188-5-8-2013, страница 3 страница 3
  • ГОСТ IEC 61188-5-8-2013, страница 4 страница 4

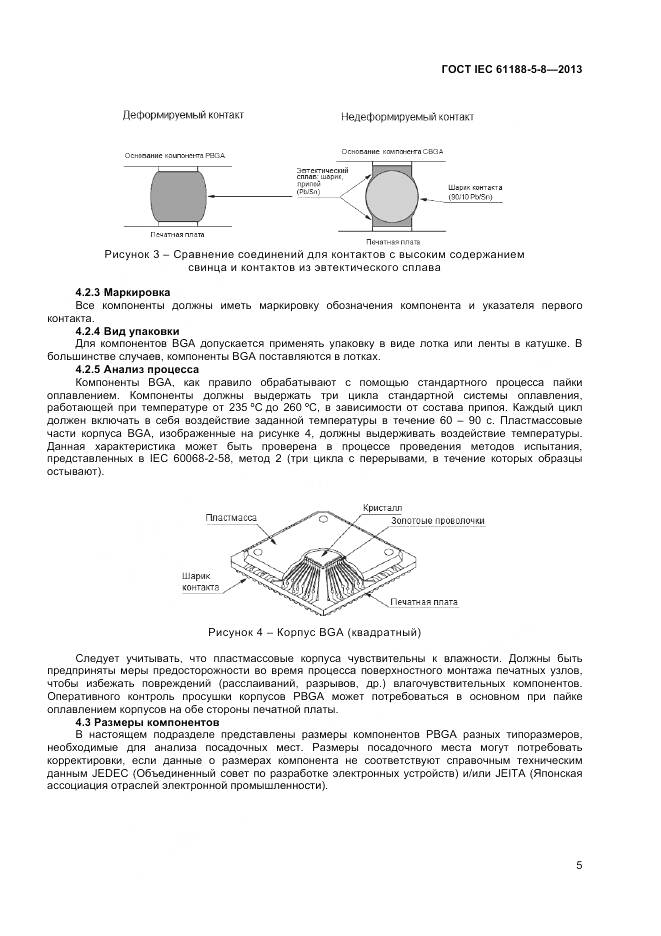

  • ГОСТ IEC 61188-5-8-2013, страница 5 страница 5
  • ГОСТ IEC 61188-5-8-2013, страница 6 страница 6
  • ГОСТ IEC 61188-5-8-2013, страница 7 страница 7
  • ГОСТ IEC 61188-5-8-2013, страница 8 страница 8
  • ГОСТ IEC 61188-5-8-2013, страница 9 страница 9
  • ГОСТ IEC 61188-5-8-2013, страница 10 страница 10
  • ГОСТ IEC 61188-5-8-2013, страница 11 страница 11
  • ГОСТ IEC 61188-5-8-2013, страница 12 страница 12
  • ГОСТ IEC 61188-5-8-2013, страница 13 страница 13
  • ГОСТ IEC 61188-5-8-2013, страница 14 страница 14
  • ГОСТ IEC 61188-5-8-2013, страница 15 страница 15
  • ГОСТ IEC 61188-5-8-2013, страница 16 страница 16
  • ГОСТ IEC 61188-5-8-2013, страница 17 страница 17
  • ГОСТ IEC 61188-5-8-2013, страница 18 страница 18
  • ГОСТ IEC 61188-5-8-2013, страница 19 страница 19
  • ГОСТ IEC 61188-5-8-2013, страница 20 страница 20
  • ГОСТ IEC 61188-5-8-2013, страница 21 страница 21
  • ГОСТ IEC 61188-5-8-2013, страница 22 страница 22
  • ГОСТ IEC 61188-5-8-2013, страница 23 страница 23
  • ГОСТ IEC 61188-5-8-2013, страница 24 страница 24
  • ГОСТ IEC 61188-5-8-2013, страница 25 страница 25

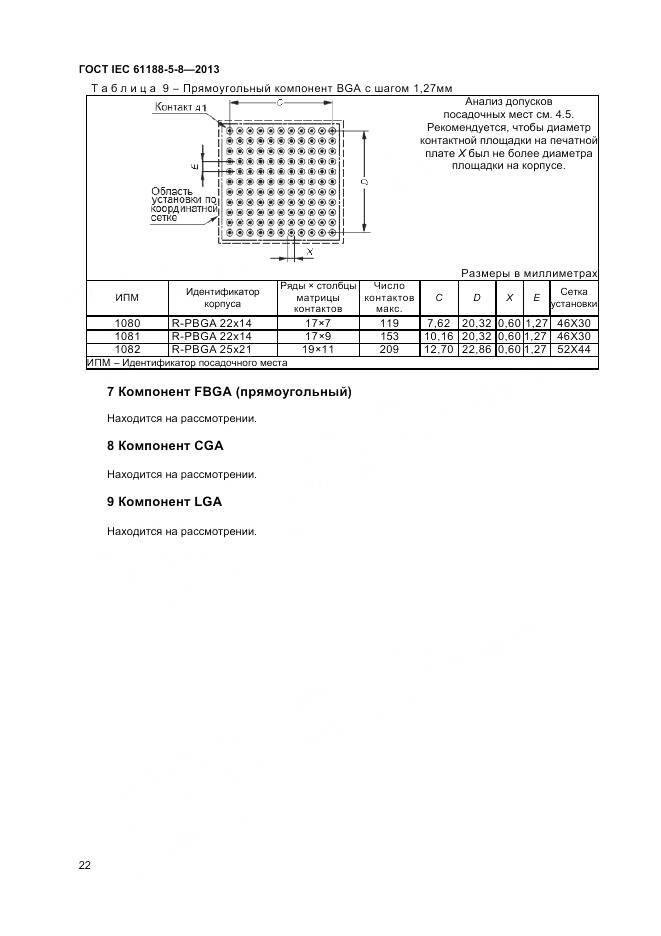

  • ГОСТ IEC 61188-5-8-2013, страница 26 страница 26
