ГОСТ 8.586.4-2005

ГОСТ 8.586.4-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования

Категории ГОСТ 8.586.4-2005 по ОКС:
Статус документа:
действует, введён в действие 01.01.2007
Название на английском языке:
State system for ensuring the uniformity of measurements. Measurements of liquids and gases flow rate and quantity by means of orifice instruments. Part 4. Venturi tubes. Technical requirements
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Стандарты на процессы
Дата начала действия ГОСТа:
2007-01-01
Дата последнего издания документа:
2007-01-12
Коды документа ГОСТ 8.586.4-2005:
Код КГС:
Т86
Число страниц:
25
Назначение ГОСТ 8.586.4-2005:
Стандарт устанавливает требования к геометрическим характеристикам и условиям применения труб Вентури, устанавливаемых в трубопроводах круглого сечения с целью определения расхода и количества жидкостей и газов. Стандарт применяют совместно с требованиями ГОСТ 8.586.1. Стандарт распространяется на три разновидности труб Вентури, отличающихся способом изготовления входной конической части: - трубы Вентури с литой (без обработки) входной конической частью; - трубы Вентури с обработанной входной конической частью; - трубы Вентури со сварной входной конической частью из листовой стали. Каждую из этих разновидностей труб Вентури можно применять только в точно установленных пределах диаметров трубы, их шероховатости, относительного диаметра отверстия и числа Рейнольдса. Настоящий стандарт не распространяется на трубы Вентури, установленные в трубопроводах внутренним диаметром менее 0,05 м или более 1,2 м, и при значениях числа Рейнольдса менее 2х10 в 4-й ст.
Документ разработан орг-ей:
Федеральное агентство по техническому регулированию и метрологии Российской Федерации
Документ принят орг-ей:
Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №28
Ключевые слова документа:
измерение, количество, метод, общие требования, расход, среда, трубы Вентури, установка
Нормативные ссылки из текста ГОСТ 8.586.4-2005:
Ссылки на ГОСТы:
ГОСТ 24856-81 ГОСТ 17378-2001 ГОСТ 8.586.1-2005 ГОСТ 8.586.5-2005

Скачать ГОСТ 8.586.4-2005 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
11/12/2011 22:58
539
1.06 Мб
скачать ГОСТ 8.586.4-2005

Поправки и изменения к ГОСТ 8.586.4-2005:

  • Наименование, вид:
    Дата
    регистрации:
    начала действия:
    Ссылка:

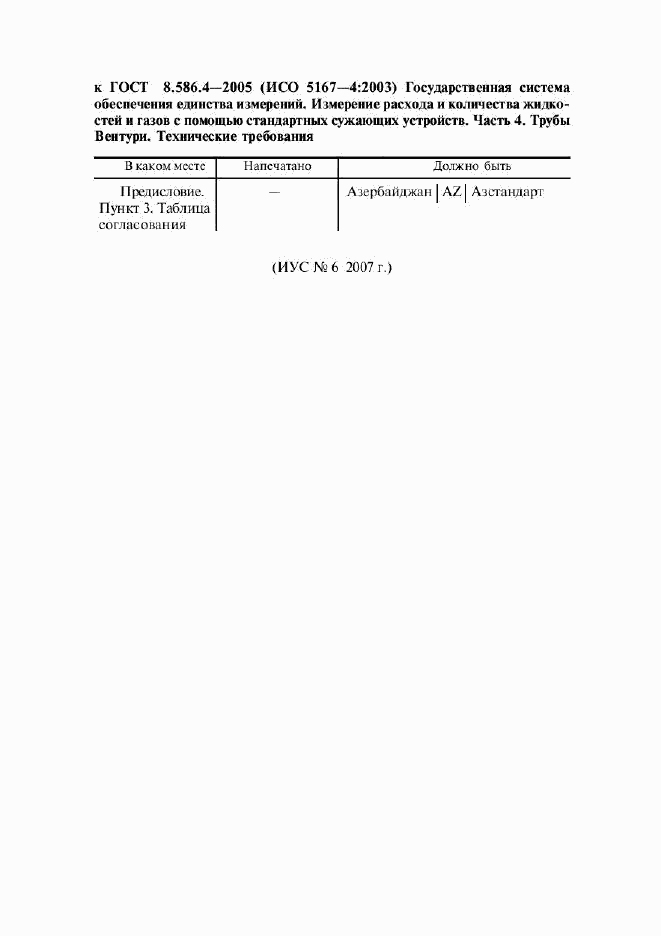

  • Поправка к ГОСТ 8.586.4-2005

    Тип изменения: Поправка
    Номер изменения:
    Регистрационный номер:
    Новое значение: по письму в издательство

    2007-06-01
    2007-06-01
    скачать
    0.22 Мб
Вернуться к началу

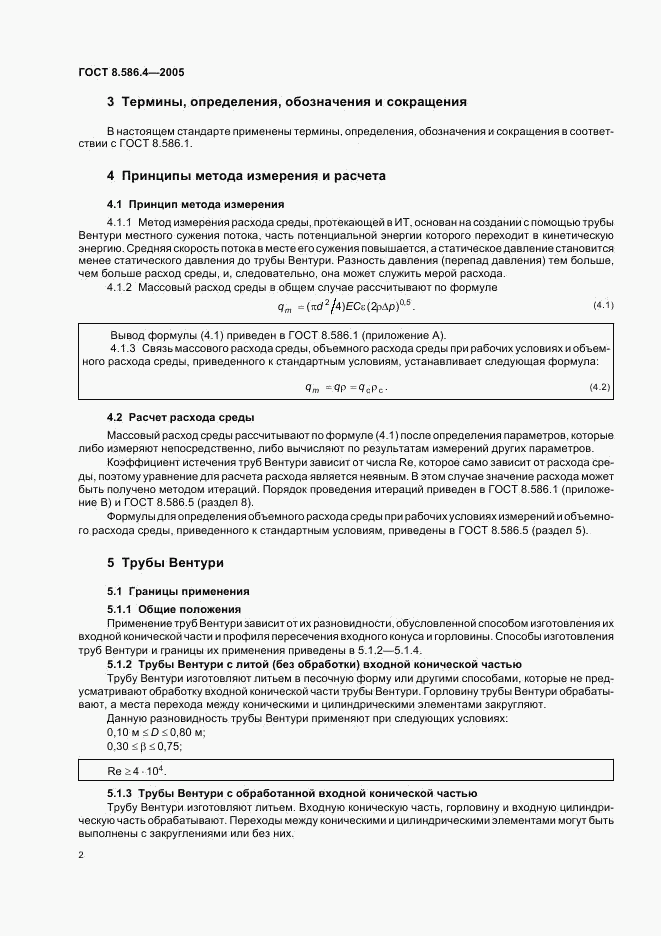

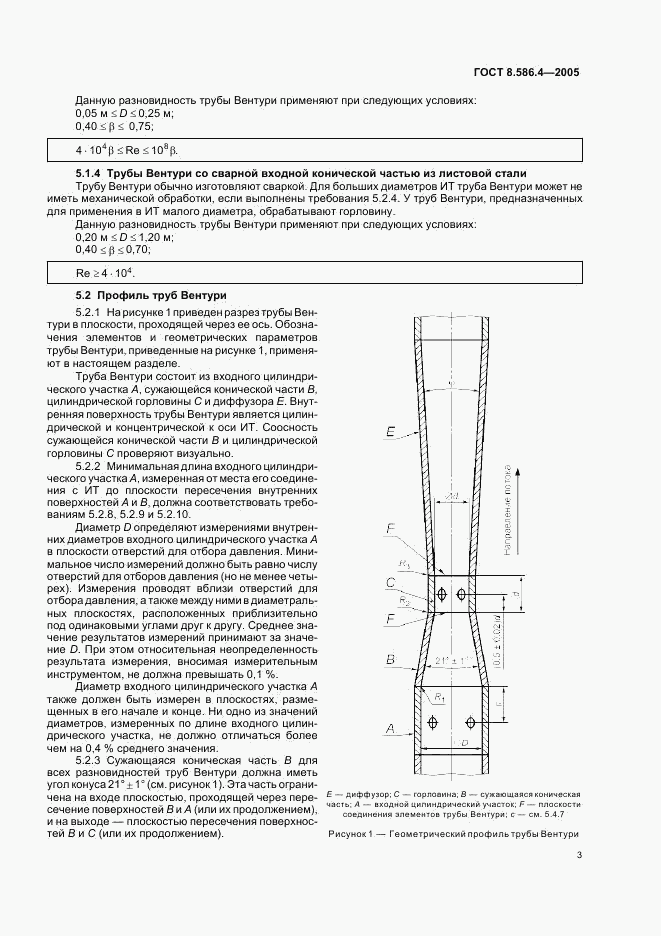

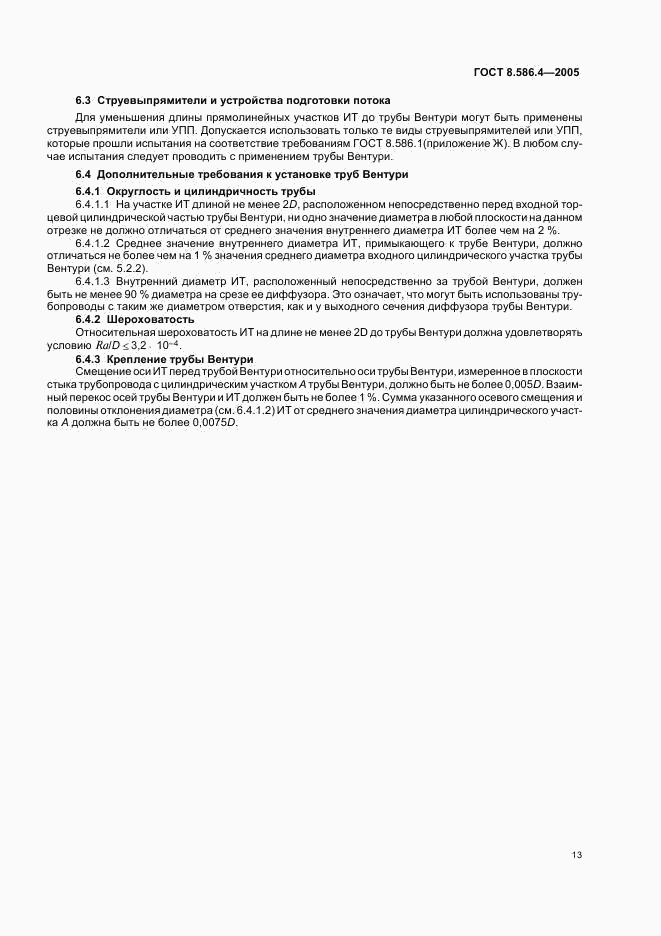

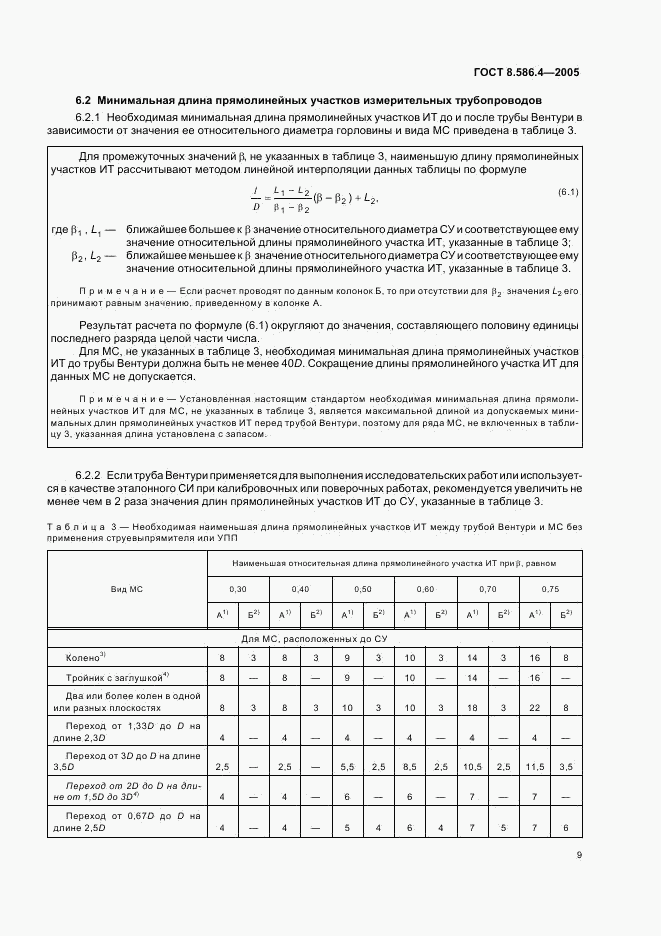

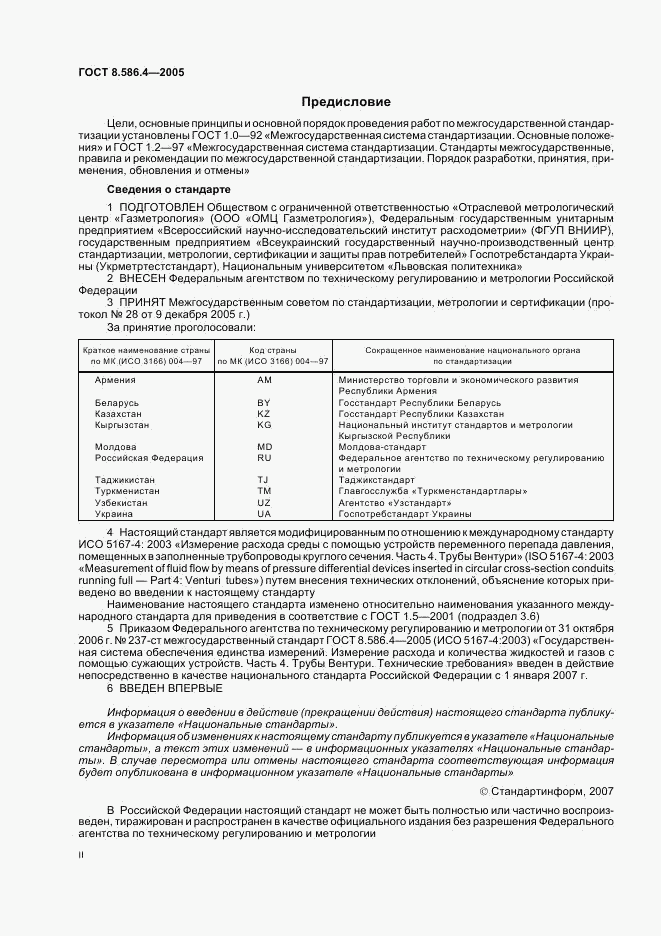

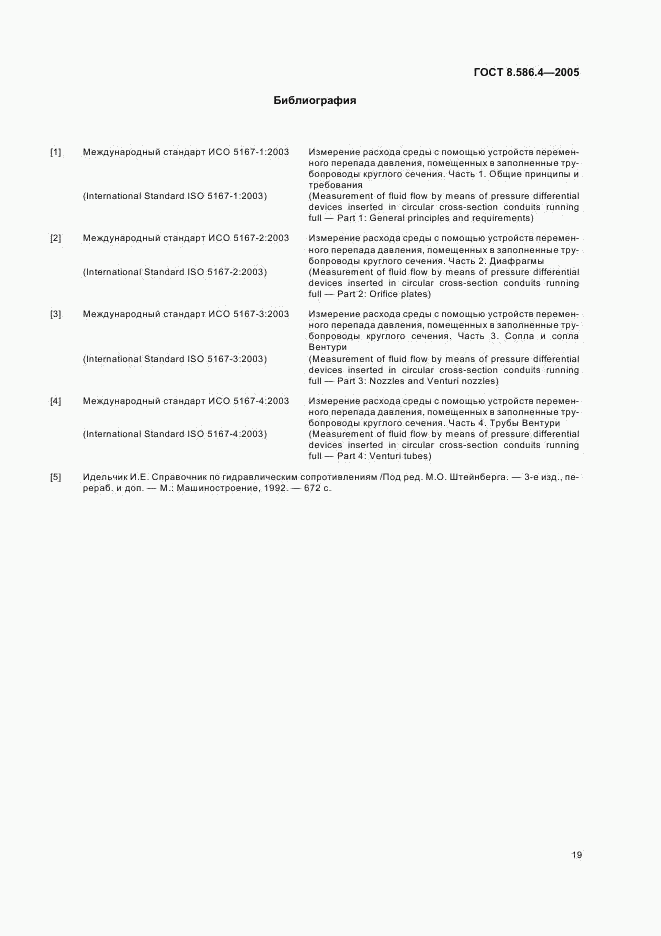

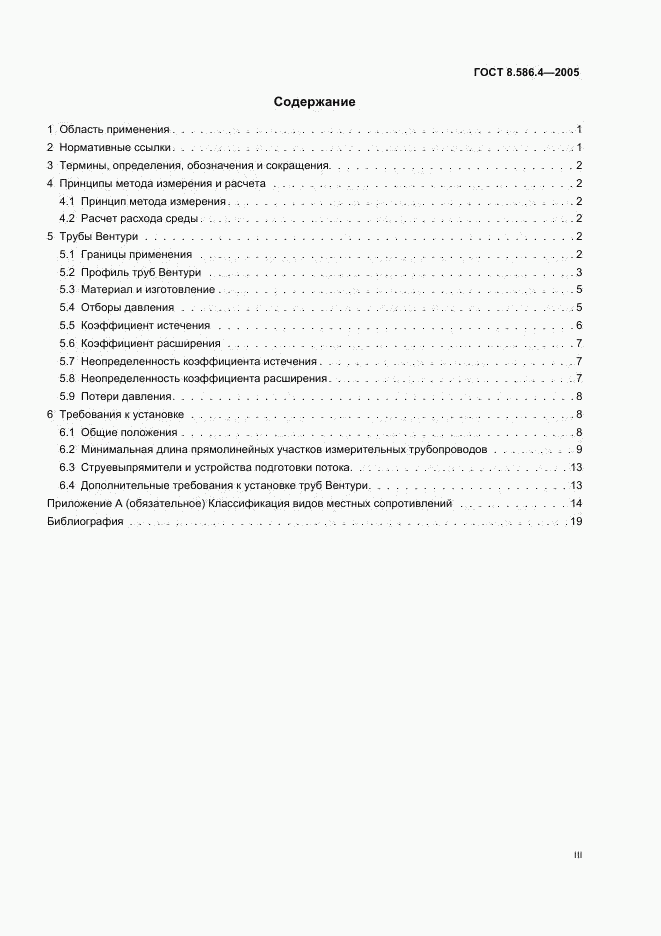

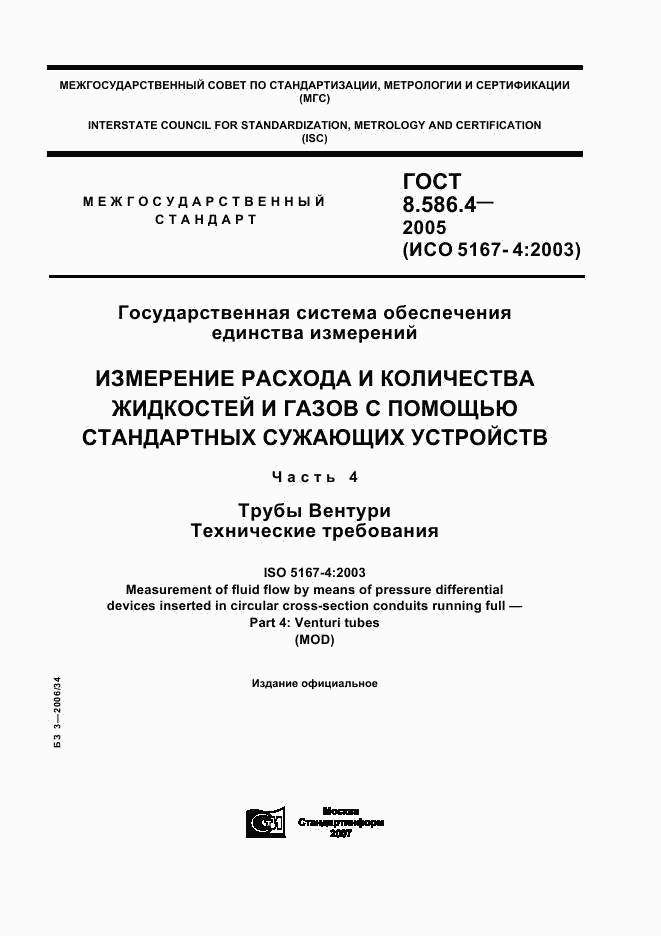

  • ГОСТ 8.586.4-2005, страница 1 страница 1
