ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Категории ГОСТ 8509-93 по ОКС:
Статус документа:
действует, введён в действие 01.01.1997
Название на английском языке:
Hot-rolled steel equal-leg angles. Dimensions
Дата актуализации информации по стандарту:
11.09.2019, в 12:36 (более года назад)
Вид стандарта:
Стандарты на продукцию (услуги)
Дата начала действия ГОСТа:
1997-01-01
Дата последнего издания документа:
2005-08-01
Коды документа ГОСТ 8509-93:
Код ОКП:
093100;093200;093300
Код КГС:
В22
Число страниц:
12
Назначение ГОСТ 8509-93:
Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные
ГРНТИ индекс(ы):
534331
Документ разработан орг-ей:
Госстандарт Украины
Документ принят орг-ей:
Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №3
Ключевые слова документа:
сортамент, уголки стальные
Нормативные ссылки из текста ГОСТ 8509-93:

Скачать ГОСТ 8509-93 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
11/12/2011 22:57
14207
0.54 Мб


ГОСТ 8509-93

Группа В22


МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ


УГОЛКИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ РАВНОПОЛОЧНЫЕ
Hot-rolled steel equal-leg angles. Dimensions



МКС 77.140.70
ОКП 09 3100, 09 3200, 09 3300

Дата введения 1997-01-01


Предисловие


     1 РАЗРАБОТАН Украинским научно-исследовательским институтом металлов

     ВНЕСЕН Госстандартом Украины


     2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии  и сертификации (протокол N 3 от 17 февраля 1993 г.)

     За принятие проголосовали:


Наименование государства

Наименование национального органа
по стандартизации

Республика Армения

Армгосстандарт

Республика Беларусь

Белстандарт


Республика Казахстан

Госстандарт Республики Казахстан

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Туркменистан

Туркменглавгосинспекция

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины




     3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20 февраля 1996 г. N 85 межгосударственный стандарт ГОСТ 8509-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.


     4 ВЗАМЕН ГОСТ 8509-86


     5 ПЕРЕИЗДАНИЕ. Август 2005 г.



     1 Настоящий стандарт распространяется на уголки стальные горячекатаные равнополочные.


     2 Размеры уголков, площадь поперечного сечения, справочные величины для осей и масса 1 м уголков должны соответствовать указанным на рисунке 1 и в таблице 1, а при поставках на экспорт - приложениям А и Б.



ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

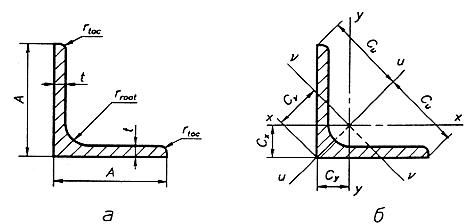

Рисунок 1


Таблица 1



ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент


ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент



Справочные значения величин для осей


Номер уголка

мм

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, см

Масса 1 м, кг







ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, см

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент
max, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент
max, см

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент
min, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент
min, см




2

20

3

3,5

1,2

1,13

0,40

0,28

0,59

0,63

0,75

0,17

0,20

0,39

0,23

0,60

0,89



4

3,5

1,2

1,46

0,50

0,37

0,58

0,78

0,73

0,22

0,24

0,38

0,28

0,64

1,15

2,5

25

3

3,5

1,2

1,43

0,81

0,46

0,75

1,29

0,95

0,34

0,33

0,49

0,47

0,73

1,12



4

3,5

1,2

1,86

1,03

0,59

0,74

1,62

0,93

0,44

0,41

0,48

0,59

0,76

1,46

2,8

28

3

4,0

1,3

1,62

1,16

0,58

0,85

1,84

1,07

0,48

0,42

0,55

0,68

0,80

1,27

3

30

3

4,0

1,3

1,74

1,45

0,67

0,91

2,30

1,15

0,60

0,53

0,59

0,85

0,85

1,36



4

4,0

1,3

2,27

1,84

0,87

0,90

2,92

1,13

0,77

0,61

0,58

1,08

0,89

1,78

3,2

32

3

4,5

1,5

1,86

1,77

0,77

0,97

2,80

1,23

0,74

0,59

0,63

1,03

0,89

1,46



4

4,5

1,5

2,43

2,26

1,00

0,96

3,58

1,21

0,94

0,71

0,62

1,32

0,94

1,91

3,5

35

3

4,5

1,5

2,04

2,35

0,93

1,07

3,72

1,35

0,97

0,71

0,69

1,37

0,97

1,60



4

4,5

1,5

2,67

3,01

1,21

1,06

4,76

1,33

1,25

0,88

0,68

1,75

1,01

2,10



5

4,5

1,5

3,28

3,61

1,47

1,05

5,71

1,32

1,52

1,02

0,68

2,10

1,05

2,58

4

40

3

5,0

1,7

2,35

3,55

1,22

1,23

5,63

1,55

1,47

0,95

0,79

2,08

1,09

1,85



4

5,0

1,7

3,08

4,58

1,60

1,22

7,26

1,53

1,90

1,19

0,78

2,68

1,13

2,42



5

5,0

1,7

3,79

5,53

1,95

1,21

8,75

1,52

2,30

1,39

0,78

3,22

1,17

2,98

4,5

45

3

5,0

1,7

2,65

5,13

1,56

1,39

8,13

1,75

2,12

1,24

0,89

3,00

1,21

2,08



4

5,0

1,7

3,48

6,63

2,04

1,38

10,52

1,74

2,74

1,54

0,89

3,89

1,26

2,73



5

5,0

1,7

4,29

8,03

2,51

1,37

12,74

1,72

3,33

1,81

0,88

4,71

1,30

3,37

5

50

3

5,5

1,8

2,96

7,11

1,94

1,55

11,27

1,95

2,95

1,57

1,00

4,16

1,33

2,32



4

5,5

1,8

3,89

9,21

2,54

1,54

14,63

1,94

3,80

1,95

0,99

5,42

1,38

3,05



5

5,5

1,8

4,80

11,20

3,13

1,53

17,77

1,92

4,63

2,30

0,98

6,57

1,42

3,77



6

5,5

1,8

5,69

13,07

3,69

1,52

20,72

1,91

5,43

2,63

0,98

7,65

1,46

4,47

5,6

56

4

6,0

2,0

4,38

13,10

3,21

1,73

20,79

2,18

5,41

2,52

1,11

7,69

1,52

3,44



5

6,0

2,0

5,41

15,97

3,96

1,72

25,36

2,16

6,59

2,97

1,10

9,41

1,57

4,25

6,3

63

4

7,0

2,3

4,96

18,86

4,09

1,95

29,90

2,45

7,81

3,26

1,25

11,00

1,69

3,90



5

7,0

2,3

6,13

23,10

5,05

1,94

36,80

2,44

9,52

3,87

1,25

13,70

1,74

4,81



6

7,0

2,3

7,28

27,06

5,98

1,93

42,91

2,43

11,18

4,44

1,24

15,90

1,78

5,72

7

70

4,5

8,0

2,7

6,20

29,04

5,67

2,16

46,03

2,72

12,04

4,53

1,39

17,00

1,88

4,87



5

8,0

2,7

6,86

31,94

6,27

2,16

50,67

2,72

13,22

4,92

1,39

18,70

1,90

5,38



6

8,0

2,7

8,15

37,58

7,43

2,15

59,64

2,71

15,52

5,66

1,38

22,10

1,94

6,39



7

8,0

2,7

9,42

42,98

8,57

2,14

68,19

2,69

17,77

6,31

1,37

25,20

1,99

7,39



8

8,0

2,7

10,67

48,16

9,68

2,12

76,35

2,68

19,97

6,99

1,37

28,20

2,02

8,37

7,5

75

5

9,0

3,0

7,39

39,53

7,21

2,31

62,65

2,91

16,41

5,74

1,49

23,10

2,02

5,80



6

9,0

3,0

8,78

46,57

8,57

2,30

73,87

2,90

19,28

6,62

1,48

27,30

2,06

6,89



7

9,0

3,0

10,15

53,34

9,89

2,29

84,61

2,89

22,07

7,43

1,47

31,20

2,10

7,96



8

9,0

3,0

11,50

59,84

11,18

2,28

94,89

2,87

24,80

8,16

1,47

35,00

2,15

9,02



9

9,0

3,0

12,83

66,10

12,43

2,27

104,72

2,86

27,48

8,91

1,46

38,60

2,18

10,07

8

80

5,5

9,0

3,0

8,63

52,68

9,03

2,47

83,56

3,11

21,80

7,10

1,59

30,90

2,17

6,78



6

9,0

3,0

9,38

56,97

9,80

2,47

90,40

3,11

23,54

7,60

1,58

33,40

2,19

7,36



7

9,0

3,0

10,85

65,31

11,32

2,45

103,60

3,09

26,97

8,55

1,58

38,30

2,23

8,51



8

9,0

3,0

12,30

73,36

12,80

2,44

116,39

3,08

30,32

9,44

1,57

43,00

2,27

9,65

9

90

6

10,0

3,3

10,61

82,10

12,49

2,78

130,00

3,50

33,97

9,88

1,79

48,10

2,43

8,33



7

10,0

3,3

12,28

94,30

14,45

2,77

149,67

3,49

38,94

11,15

1,78

55,40

2,47

9,64



8

10,0

3,3

13,93

106,11

16,36

2,76

168,42

3,48

43,80

12,34

1,77

62,30

2,51

10,93



9

10,0

3,3

15,60

118,00

18,29

2,75

186,00

3,46

48,60

13,48

1,77

68,00

2,55

12,20

10

100

6,5

12,0

4,0

12,82

122,10

16,69

3,09

193,46

3,89

50,73

13,38

1,99

71,40

2,68

10,06



7

12,0

4,0

13,75

130,59

17,90

3,08

207,01

3,88

54,16

14,13

1,98

76,40

2,71

10,79



8

12,0

4,0

15,60

147,19

20,30

3,07

233,46

3,87

60,92

15,66

1,98

86,30

2,75

12,25



10

12,0

4,0

19,24

178,95

24,97

3,05

283,83

3,84

74,08

18,51

1,96

110,00

2,83

15,10



12

12,0

4,0

22,80

208,90

29,47

3,03

330,95

3,81

86,84

21,10

1,95

122,00

2,91

17,90



14

12,0

4,0

26,28

237,15

33,83

3,00

374,98

3,78

99,32

23,49

1,94

138,00

2,99

20,63



16

12,0

4,0

29,68

263,82

38,04

2,98

416,04

3,74

111,61

25,79

1,94

152,00

3,06

23,30

11

110

7

12,0

4,0

15,15

175,61

21,83

3,40

278,54

4,29

72,68

17,36

2,19

106,00

2,96

11,89



8

12,0

4,0

17,20

198,17

24,77

3,39

314,51

4,28

81,83

19,29

2,18

116,00

3,00

13,50

12,5

125

8

14,0

4,6

19,69

294,36

32,20

3,87

466,76

4,87

121,98

25,67

2,49

172,00

3,36

15,46



9

14,0

4,6

22,00

327,48

36,00

3,86

520,00

4,86

135,88

28,26

2,48

192,00

3,40

17,30



10

14,0

4,6

24,33

359,82

39,74

3,85

571,04

4,84

148,59

30,45

2,47

211,00

3,45

19,10



12

14,0

4,6

28,89

422,23

47,06

3,82

670,02

4,82

174,43

34,94

2,46

248,00

3,53

22,68



14

14,0

4,6

33,37

481,76

54,17

3,80

763,90

4,78

199,62

39,10

2,45

282,00

3,61

26,20



16

14,0

4,6

37,77

538,56

61,09

3,78

852,84

4,75

224,29

43,10

2,44

315,00

3,68

29,65

14

140

9

14,0

4,6

24,72

465,72

45,55

4,34

739,42

5,47

192,03

35,92

2,79

274,00

3,76

19,41



10

14,0

4,6

27,33

512,29

50,32

4,33

813,62

5,46

210,96

39,05

2,78

301,00

3,82

21,45



12

14,0

4,6

32,49

602,49

59,66

4,31

956,98

5,43

248,01

44,97

2,76

354,00

3,90

25,50

16

160

10

16,0

5,3

31,43

774,24

66,19

4,96

1229,10

6,25

319,33

52,52

3,19

455,00

4,30

24,67



11

16,0

5,3

34,42

844,21

72,44

4,95

1340,06

6,24

347,77

56,53

3,18

496,00

4,35

27,02



12

16,0

5,3

37,39

912,89

78,62

4,94

1450,00

6,23

375,78

60,53

3,17

537,00

4,39

29,35



14

16,0

5,3

43,57

1046,47

90,77

4,92

1662,13

6,20

430,81

68,15

3,16

615,00

4,47

34,20



16

16,0

5,3

49,07

1175,19

102,64

4,89

1865,73

6,17

484,64

75,92

3,14

690,00

4,55

38,52



18

16,0

5,3

54,79

1290,24

114,24

4,87

2061,03

6,13

537,46

82,08

3,13

771,00

4,63

43,01



20

16,0

5,3

60,40

1418,85

125,60

4,85

2248,26

6,10

589,43

90,02

3,12

830,00

4,70

47,41

18

180

11

16,0

5,3

38,80

1216,44

92,47

5,60

1933,10

7,06

499,78

72,86

3,59

716,00

4,85

30,47



12

16,0

5,3

42,19

1316,62

100,41

5,59

2092,78

7,04

540,45

78,15

3,58

776,00

4,89

33,12

20

200

12

18,0

6,0

47,10

1822,78

124,61

6,22

2896,16

7,84

749,40

98,68

3,99

1073,00

5,37

36,97



13

18,0

6,0

50,85

1960,77

134,44

6,21

3116,18

7,83

805,35

105,07

3,98

1156,00

5,42

39,92



14

18,0

6,0

54,60

2097,00

144,17

6,20

3333,00

7,81

861,00

111,50

3,97

1236,00

5,46

42,80



16

18,0

6,0

61,98

2362,57

163,37

6,17

3755,39

7,78

969,74

123,77

3,96

1393,00

5,54

48,65



20

18,0

6,0

76,54

2871,47

200,37

6,12

4860,42

7,72

1181,92

146,62

3,93

1689,00

5,70

60,08



25

18,0

6,0

94,29

3466,21

245,59

6,06

5494,04

7,63

1438,38

172,68

3,91

2028,00

5,89

74,02



30

18,0

6,0

111,54

4019,60

288,57

6,00

6351,05

7,55

1698,16

193,06

3,89

2332,00

6,07

87,56

22

220

14

21,0

7,0

60,38

2814,36

175,18

6,83

4470,15

8,60

1158,56

138,62

4,38

1655,00

5,91

47,40



16

21,0

7,0

68,58

3175,44

198,71

6,80

5045,37

8,58

1305,52

153,34

4,36

1869,00

6,02

53,83

25

250

16

24,0

8,0

78,40

4717,10

258,43

7,76

7492,10

9,78

1942,09

203,45

4,98

2775,00

6,75

61,55



18

24,0

8,0

87,72

5247,24

288,82

7,73

8336,69

9,75

2157,78

223,39

4,96

3089,00

6,83

68,86



20

24,0

8,0

96,96

5764,87

318,76

7,71

9159,73

9,72

2370,01

242,52

4,94

3395,00

6,91

76,11



22

24,0

8,0

106,12

6270,32

348,26

7,69

9961,30

9,69

2579,04

260,52

4,93

3691,00

7,00

83,31



25

24,0

8,0

119,71

7006,39

391,72

7,65

11125,52

9,64

2887,26

287,14

4,91

4119,00

7,11

93,97



28

24,0

8,0

133,12

7716,86

434,25

7,61

12243,84

9,59

3189,89

311,98

4,90

4527,00

7,23

104,50



30


24,0

8,0

141,96

8176,82

462,11

7,59

12964,66

9,56

3388,98

327,82

4,89

4788,00

7,31

111,44



35

24,0

8,0

163,71

9281,05

530,11

7,53


14682,73

9,47

3879,37

366,13

4,87

5401,68

7,53

128,51


     Примечания


     1. Площадь поперечного сечения и справочные величины вычислены по номинальным размерам. Плотность стали - 7,85 г/смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент.


     2. Радиусы закругления, указанные на рисунке 1 и в таблице 1, даны для построения калибра и на профиле не контролируются.


     Условные обозначения к рисунку 1 и таблице 1:

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - ширина полки;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - толщина полки;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - радиус внутреннего закругления;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - радиус закругления полок;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - площадь поперечного сечения;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - момент инерции;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - расстояние от центра тяжести до наружной грани полки;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - центробежный момент инерции;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент- радиус инерции.


     3 По точности прокатки уголки изготавливают:

     А - высокой точности;

     В - обычной точности.


     4 Предельные отклонения по размерам уголков не должны превышать указанных в таблице 2.


Таблица 2

Номер уголка

Предельные отклонения, мм


по ширине полки

по толщине полки



до 6 включ.

от 6,5 до 9 включ.

свыше 9



А

В

А

В

А

В

От

2

до

4,5

±1,0

+0,2
-0,3

+0,3
-0,4

-

-

-

-

"

5

"

9

±1,5

+0,2
-0,4

+0,3
-0,5

+0,2
-0,5

+0,3
-0,6

+0,3
-0,5

+0,4
-0,6

"

10

"

15

±2,0

-

-

+0,3
-0,5

+0,4
-0,6

+0,3
-0,6

+0,4
-0,7

"

16

"

20

±3,0

-

-

-

-

+0,4
-0,7

+0,5
-0,8

"

22

"

25

±4,0

-

-

-

-

+0,4
-0,8

+0,5 -0,9




     5 По согласованию изготовителя с потребителем допускается изготовление уголков со смещением предельных отклонений по толщине полки в пределах допускаемых отклонений соответствующей точности.


     6 По согласованию с потребителем отклонения по толщине полки допускается заменять предельными отклонениями по массе в соответствии с таблицей 3.



Таблица 3


Номер уголка

Предельные отклонения по массе, %


I класс

II класс

От 2 до 7,5 включ.

+3
-5

+3
-5

Свыше 7,5

±2,5





     7 Отклонение от прямого угла при вершине не должно превышать ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент.

     По согласованию изготовителя с потребителем отклонение от прямого угла при вершине не должно превышать:

     1,0 мм - для уголков с шириной полки до 50 мм включительно;

     2,0 мм - для уголков с шириной полки свыше 50 до 100 мм включительно;

     3,0 мм - для уголков с шириной полки свыше 100 до 200 мм.


     8 Притупление внешних углов (в том числе и угла при вершине) не контролируется.

     По требованию потребителя притупление внешних углов (в том числе и угла при вершине) не должно превышать:

     0,3 толщины полки - для уголков  толщиной до 10 мм включительно;

     3,0 мм - для уголков толщиной свыше 10 до 16 мм включительно;

     5,0 мм - для уголков толщиной свыше 16 мм.


     9 Уголки изготавливают длиной от 4 до 12 м:

     мерной длины;

     мерной длины с немерной в количестве не более 5% массы партии;

     кратной мерной длины,

     кратной мерной длины с немерной в количестве не более 5% массы партии;

     немерной длины;

     ограниченной длины в пределах немерной.


     9.1 По согласованию изготовителя с потребителем уголки изготавливают мерной и кратной мерной длины с немерными длинами более 5% массы партии.


     9.2 Допускается изготовление уголков длиной не менее 3 м и свыше 12 м.


     10 Предельные отклонения по длине уголков мерной длины или кратной мерной не должны превышать:

     +30 мм - при длине до 4 м включительно;

     +50 мм - при длине свыше 4 до 6 м включительно;

     +70 мм - при длине свыше 6 м.

     По требованию потребителя для уголков длиной свыше 4 до 7 м предельные отклонения длины не должны превышать +40 мм, более 7 м - +5 мм на каждый следующий метр.


     11 Кривизна уголков не должна превышать 0,4% длины.

     По требованию потребителя изготавливают уголки, кривизна которых не превышает 0,2% длины. Для уголков от N 2 до 4,5 включительно кривизну проверяют на длине 1 м.


     12 Размеры поперечного сечения уголков, притупление углов измеряют на расстоянии не менее 500 мм от торца штанги.



ПРИЛОЖЕНИЕ А
(рекомендуемое)


ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ


Часть 1. Уголки равнополочные. Размеры (ИСО 657-1-89*)

________________
     * Доступ к международным и зарубежным документам, упомянутым здесь и далее по тексту, можно получить, перейдя по ссылке. - Примечание изготовителя базы данных.


    1 Область распространения

     Эта часть ИСО 657 включает размеры горячекатаных  равнополочных уголков.


     2 Настоящий стандарт содержит условия данной части ИСО 657. По состоянию на время публикации данное издание являлось действующим.

     Все стандарты пересматриваются, поэтому необходимо использовать стандарты наиболее позднего издания.

     Страны - члены МЭК и ИСО должны обеспечиваться действующими международными стандартами.

     ИСО 657-5-76. Горячекатаные стальные профили, часть 5. Равнополочные и неравнополочные уголки, предельные отклонения в метрической и дюймовой сериях.


      3 Размеры


     3.1 Предпочтительные размеры выделены полужирным шрифтом.


     3.2 Радиусы внутреннего закругления даны для информации и приведены в таблице А.1.


     3.3 Радиус закругления полок не определен, но при необходимости может быть рассчитан.


      4 Свойства профиля

     Масса, площадь поперечного сечения и справочные значения величин равнополочных уголков приведены для информации в таблице А.1 и рассчитаны при условии, что радиус закругления полок имеет 1/2 значения радиуса внутреннего закругления.


      5 Допуски

     Допускаемые отклонения на размеры приведены в таблице Б.1 приложения Б.



ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент



Таблица А.1


Размер

Масса, кг/м

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Величины

Расстояние от центра тяжести

Справочные значения величин для осей








ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент


ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент




ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, мм

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, мм

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, мм

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, см

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, см

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, см

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, см

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, см

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, см

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

20х20х3

0,88

1,12

20

3

3,5

0,598

1,41

0,846

0,392

0,590

0,279

0,618

0,742

0,165

0,383

0,195

25х25х3

1,12

1,42

25

3

3,5

0,723

1,77

1,02

0,803

0,751

0,452

1,27

0,945

0,334

0,484

0,326

25х25х4

1,45

1,85

25

4

3,5

0,762

1,77

1,08

1,02

0,741

0,586

1,61

0,931

0,430

0,482

0,399

30х30х3

1,36

1,74

30

3

5

0,835

2,12

1,18

1,40

0,899

0,649

2,22

1,13

0,585

0,581

0,496

30х30х4

1,78

2,27

30

4

5

0,878

2,12

1,24

1,80

0,892

0,850

2,85

1,12

0,754

0,577

0,607

35х35х4

2,09

2,67

35

4

5

1,00

2,47

1,42

2,95

1,05

1,18

4,68

1,32

1,23

0,678

0,865

35х35х5

2,57

3,28

35

5

5

1,04

2,47

1,48

3,56

1,04

1,45

5,64

1,31

1,49

0,675

1,01

40х40х3

1,84

2,35

40

3

6

1,07

2,83

1,52

3,45

1,21

1,18

5,45

1,52

1,44

0,783

0,949

40х40х4

2,42

3,08

40

4

6

1,12

2,83

1,58

4,47

1,21

1,55

7,09

1,52

1,86

0,777

1,17

40х40х5

2,97

3,79

40

5

6

1,16

2,83

1,64

5,43

1,20

1,91

8,60

1,51

2,26

0,773

1,38

45х45х4

2,74

3,49

45

4

7

1,23

3,18

1,75

6,43

1,36

1,97

10,2

1,71

2,68

0,876

1,53

45х45х5

3,38

4,30

45

5

7

1,28

3,18

1,81

7,84

1,35

2,43

12,4

1,70

3,26

0,871

1,80

50х50х4

3,06

3,89

50

4

7

1,36

3,54

1,92

8,97

1,52

2,46

14,2

1,91

3,73

0,979

1,94

50х50х5

3,77

4,80

50

5

7

1,40

3,54

1,99

11,0

1,51

3,05

17,4

1,90

4,55

0,973

2,29

50х50х6

4,47

5,69

50

6

7

1,45

3,54

2,04

12,8

1,50

3,61

20,3

1,89

5,34

0,968

2,61

60х60х5

4,57

5,82

60

5

8

1,64

4,24

2,32

19,4

1,82

4,45

30,7

2,30

8,03

1,17

3,46

60х60х6

5,42

6,91

60

6

8

1,69

4,24

2,39

22,8

1,82

5,29

36,1

2,29

9,44

1,17

3,96

60х60х8

7,09

9,03

60

8

8

1,77

4,24

2,50

29,2

1,80

6,89

46,1

2,26

12,2

1,16

4,86

65х65х6

5,91

7,53

65

6

9

1,80

4,60

2,55

29,2

1,97

6,21

46,3

2,48

12,1

1,27

4,74

65х65х8

7,73

9,85

65

8

9

1,89

4,60

2,67

37,5

1,95

8,13

59,4

2,46

15,6

1,26

5,84

70х70х6

6,38

8,13

70

6

9

1,93

4,95

2,73

36,9

2,13

7,27

58,5

2,68

15,3

1,37

5,60

70х70х7

7,38

9,40

70

7

9

1,97

4,95

2,79

42,3

2,12

8,41

67,1

2,67

17,5

1,36

6,28

75х75х6

6,85

8,73

75

6

9

2,05

5,30

2,90

45,8

2,29

8,41

72,7

2,89

18,9

1,47

6,53

75х75х8

8,99

11,4

75

8

9

2,14

5,30

3,02

59,1

2,27

11,0

93,8

2,86

24,5

1,46

8,09

80х80х6

7,34

9,35

80

6

10

2,17

5,66

3,07

55,8

2,44

9,57

88,5

3,08

23,1

1,57

7,55

80х80х8

9,63

12,3

80

8

10

2,26

5,66

3,19

72,2

2,43

12,6

115

3,06

29,9

1,56

9,37

80х80х10

11,9

15,1

80

10

10

2,34

5,66

3,30

87,5

2,41

15,4

139

3,03

36,4

1,55

11,0

90х90х7

9,61

12,2

90

7

11

2,45

6,36

3,47

92,5

2,75

14,1

147

3,46

38,3

1,77

11,0

90х90х8

10,9

13,9

90

8

11

2,50

6,36

3,53

104

2,74

16,1

166

3,45

43,1

1,76

12,2

90х90х9

12,2

15,5

90

9

11

2,54

6,36

3,59

116

2,73

17,9

184

3,44

47,9

1,76

13,3

90х90х10

15,0

17,1

90

10

11

2,58

6,36

3,65

127

2,72

19,8

201

3,42

52,6

1,75

14,4

100х100х8

12,2

15,5

100

8

12

2,74

7,07

3,87

145

3,06

19,9

230

3,85

59,9

1,96

15,5

100х100х10

15,0

19,2

100

10

12

2,82

7,07

3,99

177

3,04

24,6

280

3,83

73,0

1,95

18,3

100х100х12

17,8

22,7

100

12

12

2,90

7,07

4,11

207

3,02

29,1

328

3,80

85,7

1,94

20,9

120х120х8

14,7

18,7

120

8

13

3,23

8,49

4,56

255

3,69

29,1

405

4,65

105

2,37

23,1

120х120х10

18,2

23,2

120

10

13

3,31

8,49

4,69

313

3,67

36,0

497

4,63

129

2,36

27,5

120х120х12

21,6

27,5

120

12

13

3,40

8,49

4,80

368

3,65

42,7

584

4,60

152

2,35

31,6

125х125х8

15,3

19,5

125

8

13

3,35

8,84

4,74

290

3,85

31,7

461

4,85

120

2,47

25,3

125х125х10

19,0

24,2

125

10

13

3,44

8,84

4,86

356

3,84

39,3

565

4,83

146

2,46

30,1

125х125х12

22,6

28,7

125

12

13

3,52

8,84

4,98

418

3,81

46,6

664

4,81

172

2,45

34,6

150х150х10

23,0

29,3

150

10

16

4,03

10,6

5,71

624

4,62

56,9

990

5,82

258

2,97

45,1

150х150х12

27,3

34,8

150

12

16

4,12

10,6

5,83

737

4,60

67,7

1170

5,80

303

2,95

52,0

150х150х15

33,8

43,0

150

15

16

4,25

10,6

6,01

898

4,57

83,5

1430

5,76

370

2,93

61,6

180х180х15

40,9

52,1

180

15

18

4,98

12,7

7,05

1590

5,52

122

2520

6,96

653

3,54

92,7

180х180х18

48,6

61,9

180

18

18

5,10

12,7

7,22

1870

5,49

145

2960

6,92

768

3,52

106

200х200х16

48,5

61,8

200

16

18

5,52

14,1

7,81

2340

6,16

162

3720

7,76

960

3,94

123

200х200х20

59,9

76,3

200

20

18

5,68

14,1

8,04

2850

6,11

199

4530

7,70

1170

3,92

146

200х200х24

71,1

90,6

200

24

18

5,84

14,1

8,26

3330

6,06

235

5280

7,64

1380

3,90

167

250х250х28

104

133

250

28

18

7,24

17,7

10,2

7700

7,62

433

1220

9,61

3170

4,89

309

250х250х35

128

163

250

35

18

7,50

17,7

10,6

9260

7,54

529

1470

9,48

3860

4,87

364


      Примечания


     1 Страны - члены ИСО могут включать в национальные стандарты требуемые им размеры уголков.

     Из приведенного в таблице сортамента на равнополочные уголки в национальный стандарт могут быть включены те размеры уголков, которые обеспечиваются на прокатных станах.


     2 Площадь поперечного сечения вычисляют по формуле


ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент


где ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - площадь поперечного сечения, смГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - толщина, мм;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент -  радиус внутреннего закругления, мм;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - радиус закругления полок, мм;

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент - ширина полки, мм.


     3 При вычислении массы 1 м плотность стали принята 7,85 кг/дмГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент.


ПРИЛОЖЕНИЕ Б (рекомендуемое). ПРОФИЛИ СТАЛЬНЫЕ ГОРЯЧЕКАТАНЫЕ


ПРИЛОЖЕНИЕ Б
(рекомендуемое)


Часть 5. Уголки равнополочные и неравнополочные в метрической и дюймовой сериях. Допуски (ИСО 657-5-76)

   1 Предмет стандарта и область применения


     Настоящий международный стандарт регламентирует предельные отклонения размеров горячекатаных стальных равнополочных и неравнополочных уголков в метрической и дюймовой сериях. Размеры уголков в метрической серии должны соответствовать ИСО 657-1 и ИСО 657-2, в дюймовой - ИСО 657-3 и ИСО 657-4.


     2 Предельные отклонения по ширине полки

     Предельные отклонения по ширине полки должны соответствовать приведенным в таблице Б.1.



Таблица Б.1 - Предельные отклонения по ширине


Метрическая серия, мм

Дюймовая серия, дюйм

Ширина полкиГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Предельные отклонения

Ширина полкиГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Предельные отклонения

Свыше

От и до включ.


Свыше

От и до включ.


-

50

±1,0

-

2

±0,04

50

100

±1,5

2

4

±0,06

100

150

±2,0

4

6

±0,08

150

200

±3,0

6

8

±0,12

      ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. СортаментДля неравнополочных уголков как базовая берется ширина большей полки.



    3 Предельные отклонения по толщине полки

     Предельные отклонения по толщине равнополочных и неравнополочных уголков должны соответствовать приведенным в таблице Б.2.



Таблица Б.2 - Предельные отклонения по толщине


Метрическая серия, мм

Дюймовая серия, дюйм

Ширина полкиГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Предельные отклонения

Ширина полкиГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Предельные отклонения

Свыше

От и до включ.


Свыше

От и до включ.


-

50

±0,5

-

2

±0,02

50

100

±0,8

2

4

±0,03

100

150

±1,0

4

6

±0,04

150

200

±1,2

6

8

±0,05

      ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. СортаментДля неравнополочных уголков как базовая берется ширина большей полки.

      Примечание - Для уголков с длиной полки свыше 75 мм предельные отклонения по массе составляют ±2,5% на единицу длины и могут быть заменены предельными отклонениями по толщине. Масса единицы длины уголков приведена в приложении А.





   4 Предельные отклонения при порезке на длины


     Предельные отклонения по длине при порезке на нормальные и точные длины равнополочных и неравнополочных уголков должны соответствовать приведенным в таблицах Б.3 и Б.4 соответственно.



Таблица Б.3 - Предельные отклонения для нормальных длин


Метрическая серия

Дюймовая серия

Длина

Предельные отклонения

Длина

Предельные отклонения

Все длины

±100 мм

Все длины

±4 дюйма




Таблица Б.4 - Предельные отклонения для точных длин


Метрическая серия

Дюймовая серия

Длина, м

Предельные отклонения, мм

Длина, фут

Предельные отклонения, дюйм

Свыше

От и до включ.


Свыше

От и до включ.


-

12

+75
0

-

40

+3
0

12

-

+100

40

-

+4
0


    5 Кривизна


     5.1 Максимально допустимая кривизна для равнополочных и неравнополочных уголков должна соответствовать приведенной в таблице Б.5.



Таблица Б.5


Метрическая серия, мм

Дюймовая серия, дюйм

Ширина полкиГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент


Кривизна

Ширина полкиГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент

Кривизна

Свыше

От и до включ.


Свыше

От и до включ.


50

150

0,4% длины

2

6

0,4% длины

150

200

0,25% длины

6

8

0,25% длины

     ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. СортаментДля неравнополочных уголков как базовая берется ширина большей полки.





     5.2 Кривизна должна быть измерена как показано на рисунке Б.1.


Кривизна

ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент


Рисунок Б.1




     6 Неперпендикулярность (непараллельность, отклонение от прямого угла)

     6.1 Полки должны быть перпендикулярными относительно друг друга в пределах отклонений концов согласно таблице Б.6.



Таблица Б.6 - Отклонение от прямого угла


Метрическая серия, мм

Дюймовая серия, дюйм

Ширина полки*

Отклонение

Ширина полки*

Отклонение

Свыше

От и до включ.


Свыше

От и до включ.


-

50

1,0

-

2

0,04

50

100

2,0

2

4

0,08

100

200

3,0

4

8

0,12

     * Для неравнополочных уголков как базовая берется ширина большей полки.





     6.2 Отклонение от прямого угла измеряется на концах полок уголков (рисунок Б.2).



ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент


Рисунок Б.2



     7 Предельные отклонения по массе

     Имеющиеся предельные отклонения по массе на единицу длины являются контрольными предельными отклонениями и предварительно должны быть включены в соответствующие национальные стандарты.

сверен по:
официальное издание
М.: Стандартинформ, 2005


Электронный текст документа подготовлен информационным порталом GostExpert.ru 2014 г.
Online версия ГОСТ 8509-93
