ГОСТ 8775.3-87
ГОСТ 8775.3-87 Литий. Метод определения магния, марганца, железа, алюминия, кремния, бария
Категории ГОСТ 8775.3-87 по ОКС:- Статус документа:
- действует, введён в действие 01.07.1988
- Название на английском языке:
- Lithium. Mehhod for determination of magnesium, manganaus, iron, aluminium, silicon, barium
- Дата актуализации информации по стандарту:
- 11.09.2019, в 15:39 (более года назад)
- Вид стандарта:
- Стандарты на методы контроля
- Дата начала действия ГОСТа:
- 1988-07-01
- Дата последнего издания документа:
- 1987-12-15
Коды документа ГОСТ 8775.3-87:
- Код ОКП:
- 171700
- Код КГС:
- В59
- Код ОКСТУ:
- 1709
- Число страниц:
- 10
- Назначение ГОСТ 8775.3-87:
- Настоящий стандарт устанавливает спектральный метод определения примесей магния, марганца, железа, алюминия, кремния, бария (при массовой доле магния от 0,002 до 0,05%, марганца от 0,0003 до 0,01%, железа от 0,002 до 0,04%, алюминия от 0,001 до 0,04%, кремния от 0,003 до 0,04%, бария от 0,003 до 0,04%) в литии. Метод основан на возбуждении эмиссионных спектров магния, марганца, железа, алюминия, кремния, бария и регистрации их фотографическим или фотоэлектрическим способами
- ГРНТИ индекс(ы):
- 533729;530181
- Этот ГОСТ входит в сборник:
- Литий. Методы анализа
- Ключевые слова документа:
- металлургия, установление спектрального метода определения примесей в литии
Нормативные ссылки из текста ГОСТ 8775.3-87:
- Ссылки на ГОСТы:
- ГОСТ 20288-74 ГОСТ 5644-75 ГОСТ 6709-72 ГОСТ 9147-80 ГОСТ 9428-73 ГОСТ 10652-73 ГОСТ 10929-76 ГОСТ 12026-76 ГОСТ 18300-87 ГОСТ 4526-75 ГОСТ 19627-74 ГОСТ 25664-83 ГОСТ 27068-86 ГОСТ 5962-67 ГОСТ 24104-80 ГОСТ 14919-83 ГОСТ 14261-77 ГОСТ 5632-72 ГОСТ 4470-79 ГОСТ 4170-78 ГОСТ 4160-74 ГОСТ 4158-80 ГОСТ 3773-72 ГОСТ 3770-75 ГОСТ 3760-79 ГОСТ 3118-77 ГОСТ 2603-79 ГОСТ 1277-75 ГОСТ 83-79 ГОСТ 17622-72 ГОСТ 8775.0-87 ГОСТ 8774-75 ГОСТ 6563-75
Скачать ГОСТ 8775.3-87 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
-

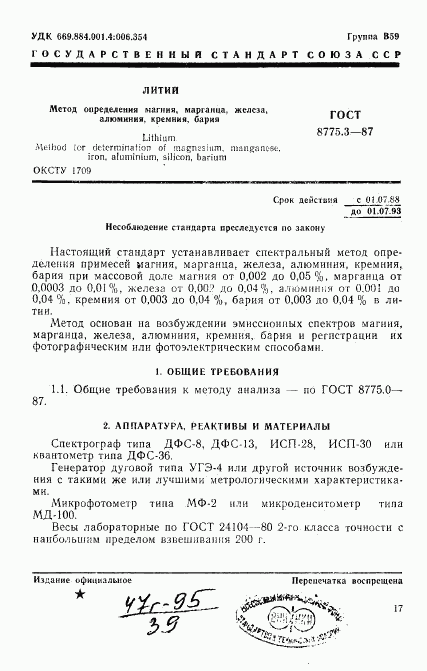

страница 1
-

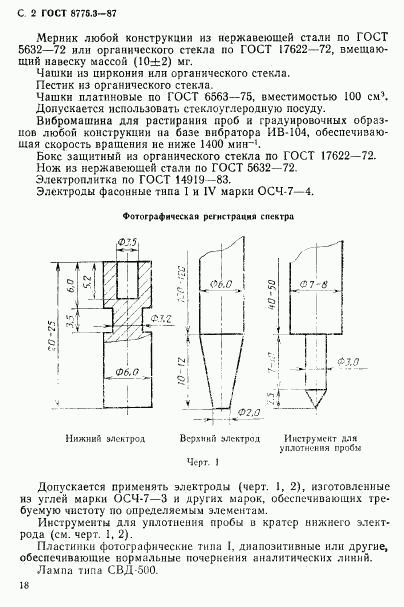

страница 2
-

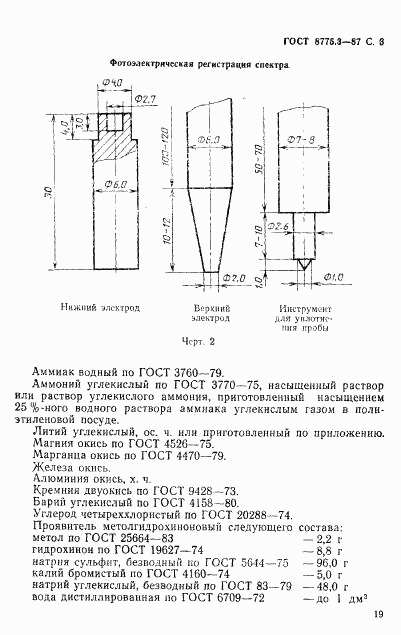

страница 3
-

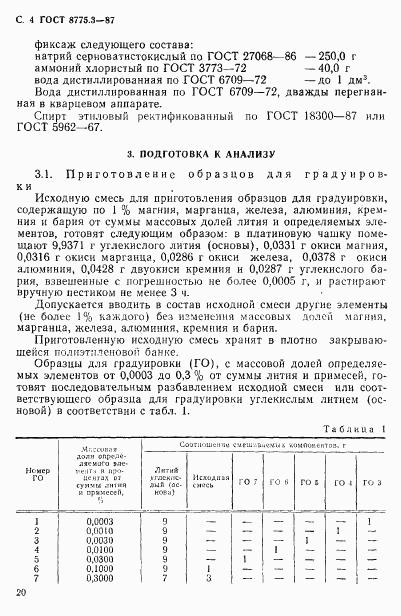

страница 4
-

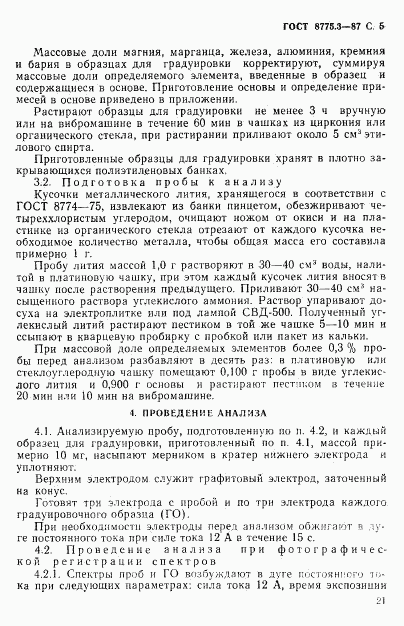

страница 5
-

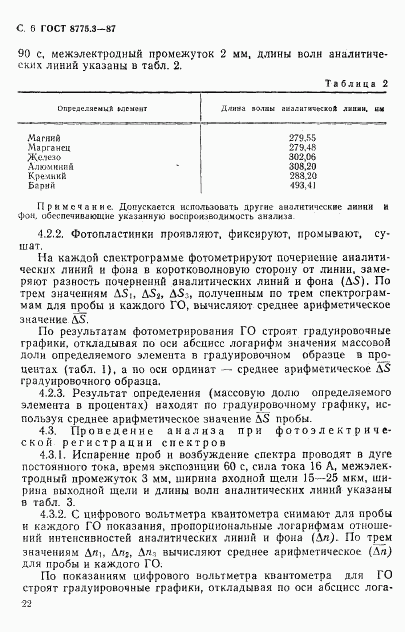

страница 6
-

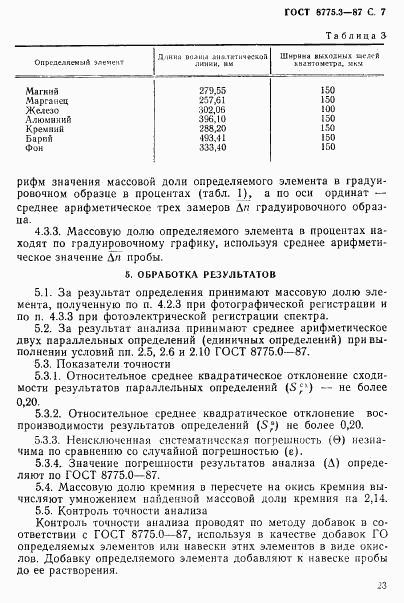

страница 7
-

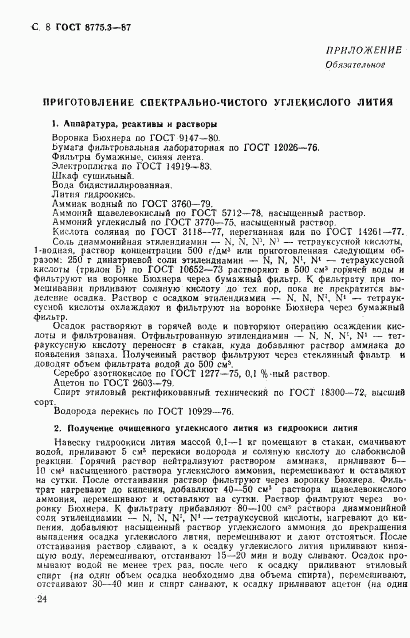

страница 8
-

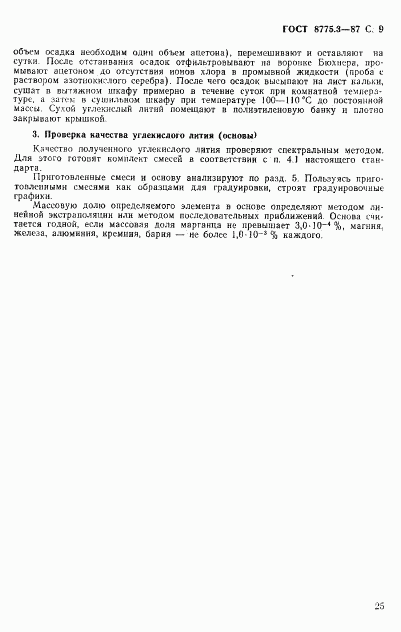

страница 9
-

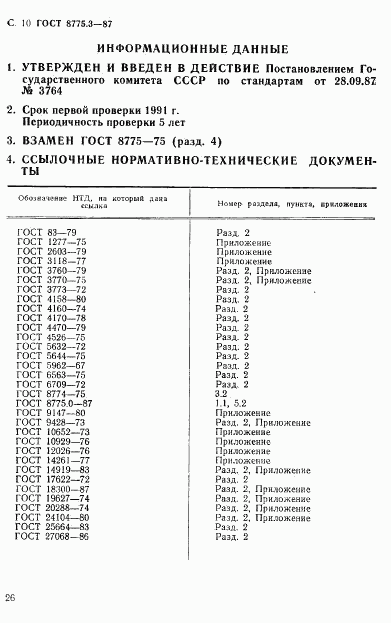

страница 10
