ГОСТ Р 9.317-2010
ГОСТ Р 9.317-2010 Единая система защиты от коррозии и старения. Покрытия металлические. Методы измерения пластичности
Категории ГОСТ Р 9.317-2010 по ОКС:- 25. Машиностроение
- 25.220. Обработка и покрытие поверхности
- 25.220.40 Металлические покрытия *включая электролитическое осаждение, катодные покрытия, автокаталитические покрытия и т.д.
- Статус документа:
- действует, введён в действие 01.01.2012
- Название на английском языке:
- Unified system of corrosion and ageing protection. Metallic coatings. Methods of measuriment of ductility
- Дата актуализации информации по стандарту:
- 18.09.2019, в 13:36 (более года назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 2012-01-01
- Дата последнего издания документа:
- 2011-12-19
Коды документа ГОСТ Р 9.317-2010:
- Код КГС:
- Т99
- Число страниц:
- 36
- Назначение ГОСТ Р 9.317-2010:
- Настоящий стандарт распространяется на металлические покрытия толщиной до 200 мм, полученные гальваническим, автокаталитическим осаждением или другими способами, и устанавливает следующие методы измерения пластичности покрытий: - испытания на свободных покрытиях (отделенных от подложки); - испытания покрытий на подложках. Методы испытаний покрытий на подложках используют также для выявления охрупчивания подложки, которое может произойти после нанесения покрытия, например, водородного охрупчивания стали, покрытой цинком
- Ключевые слова документа:
- защита от коррозии, испытания, пластичность, покрытия металлические, растрескивание
Нормативные ссылки из текста ГОСТ Р 9.317-2010:
Скачать ГОСТ Р 9.317-2010 вы можете в следующих версиях:
-

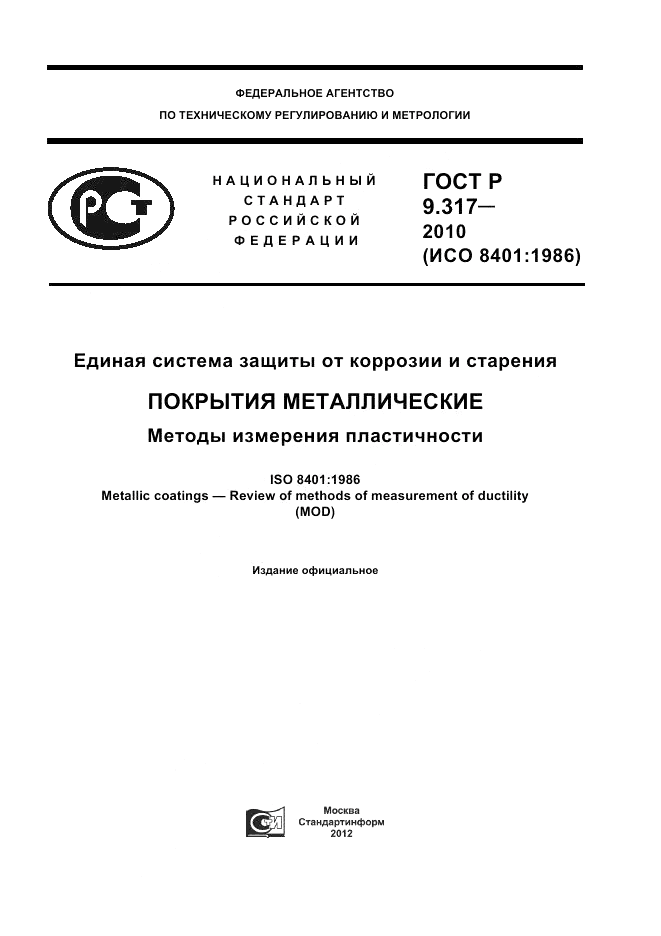

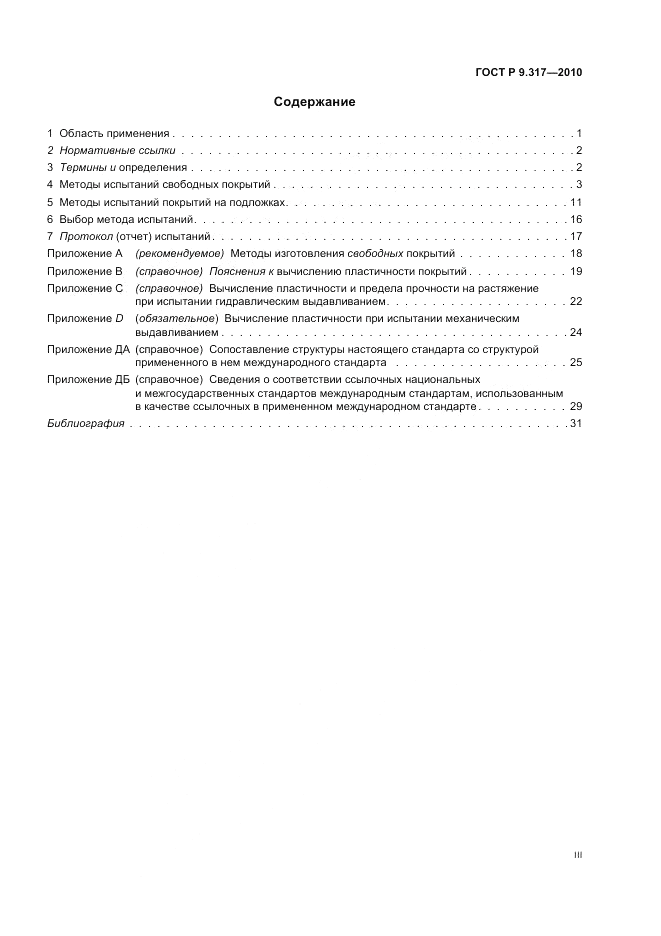

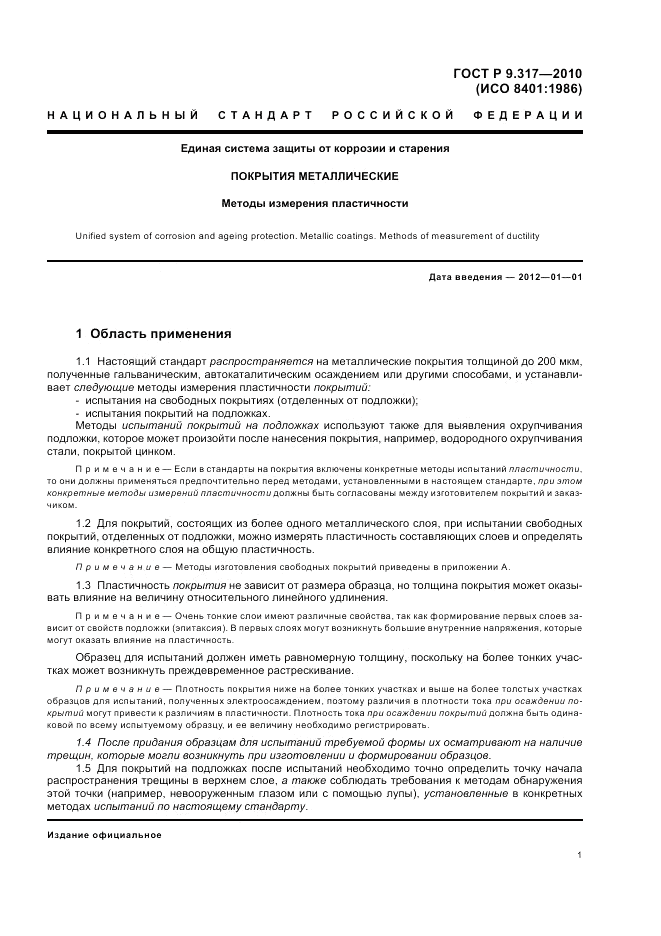

страница 1
-

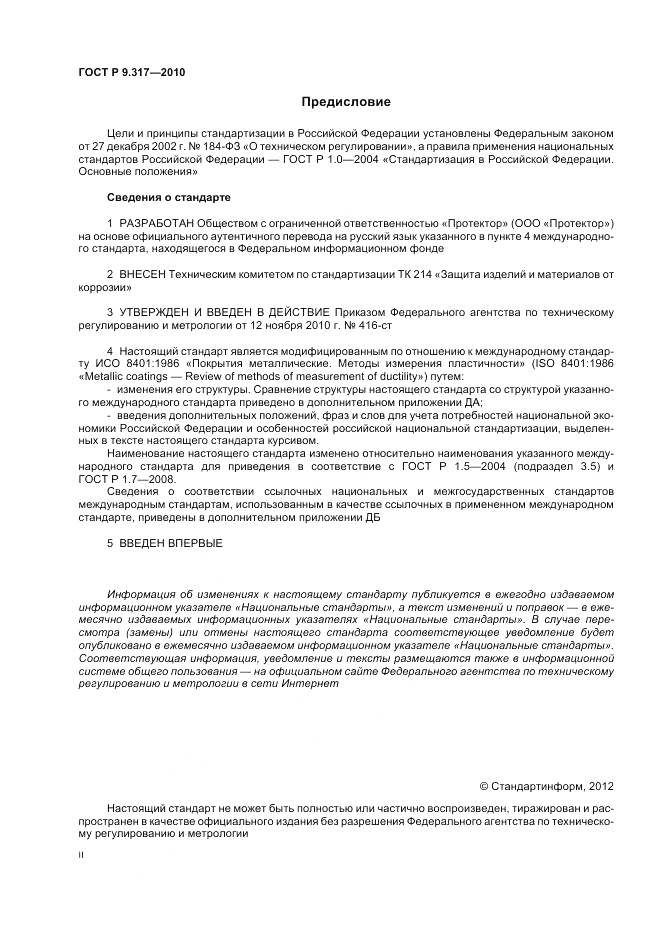

страница 2
-

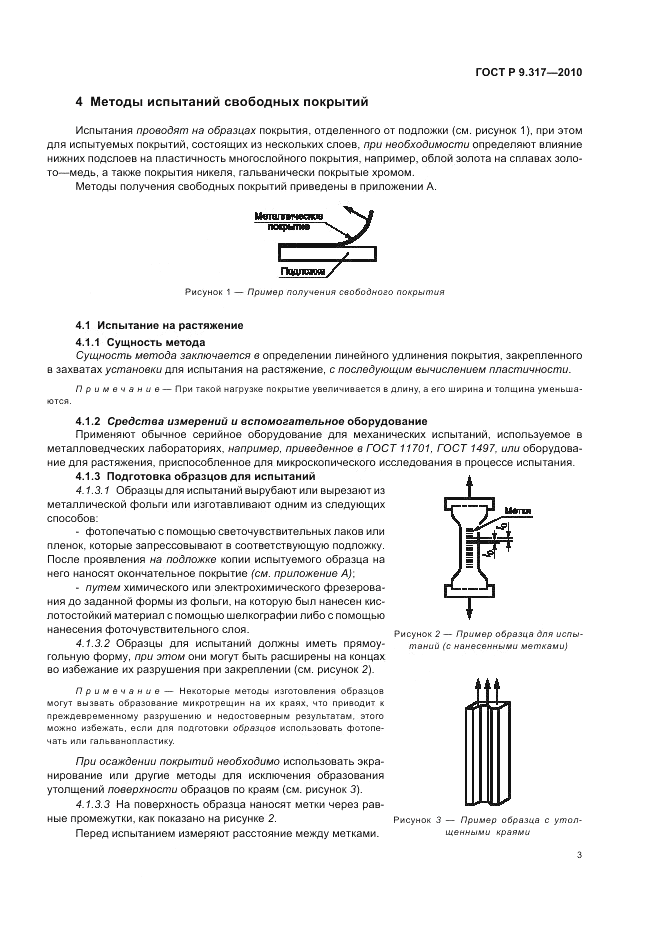

страница 3
-

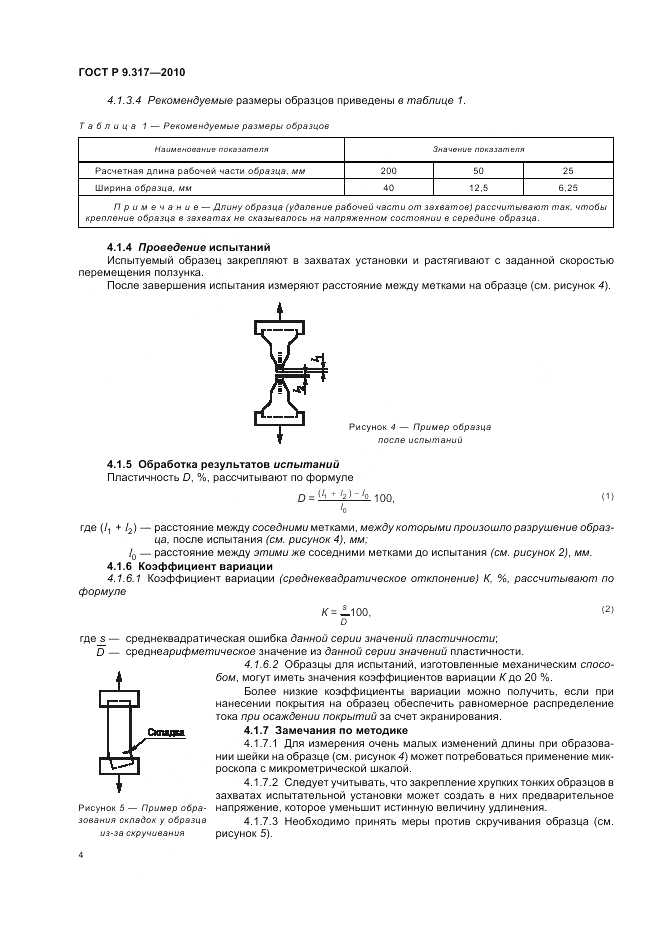

страница 4
-
страница 5
-

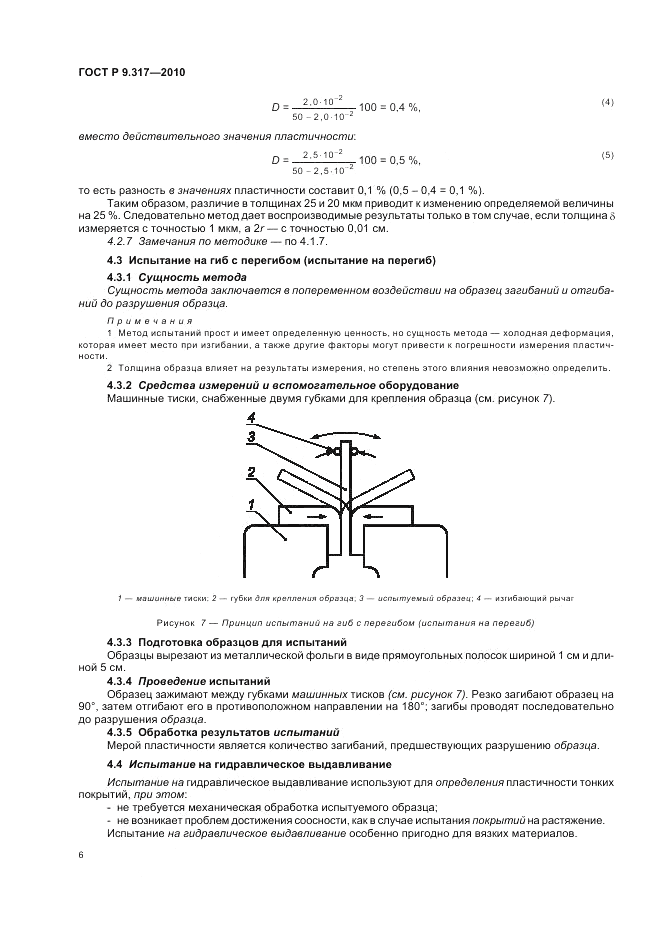

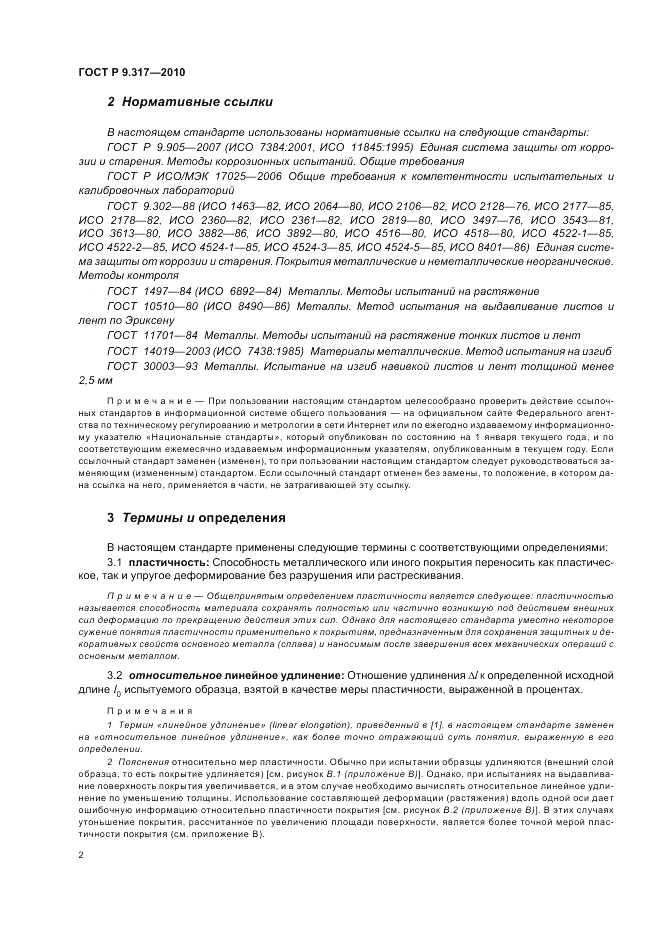

страница 6
-

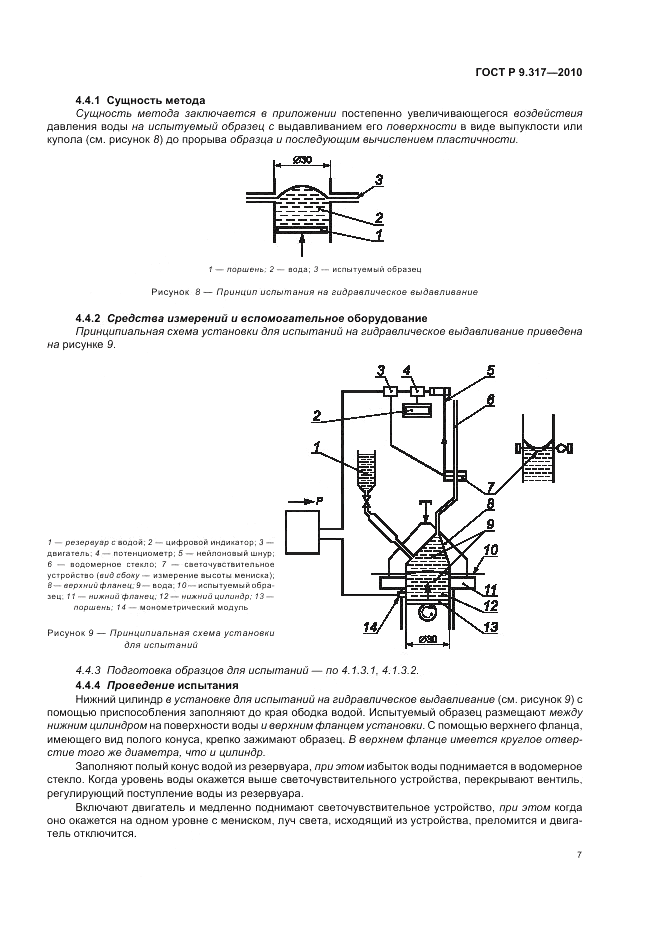

страница 7
-

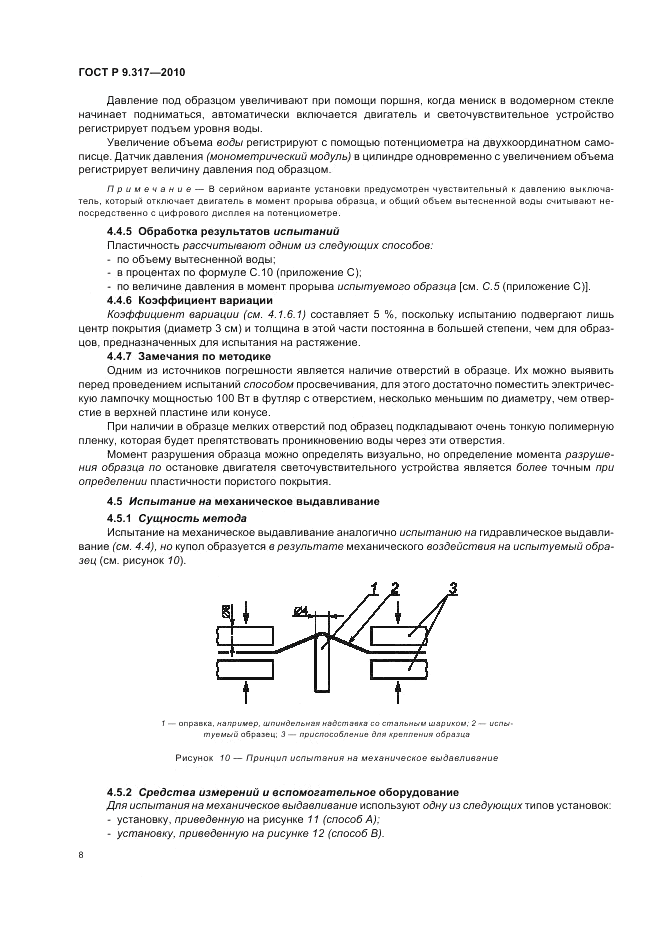

страница 8
-

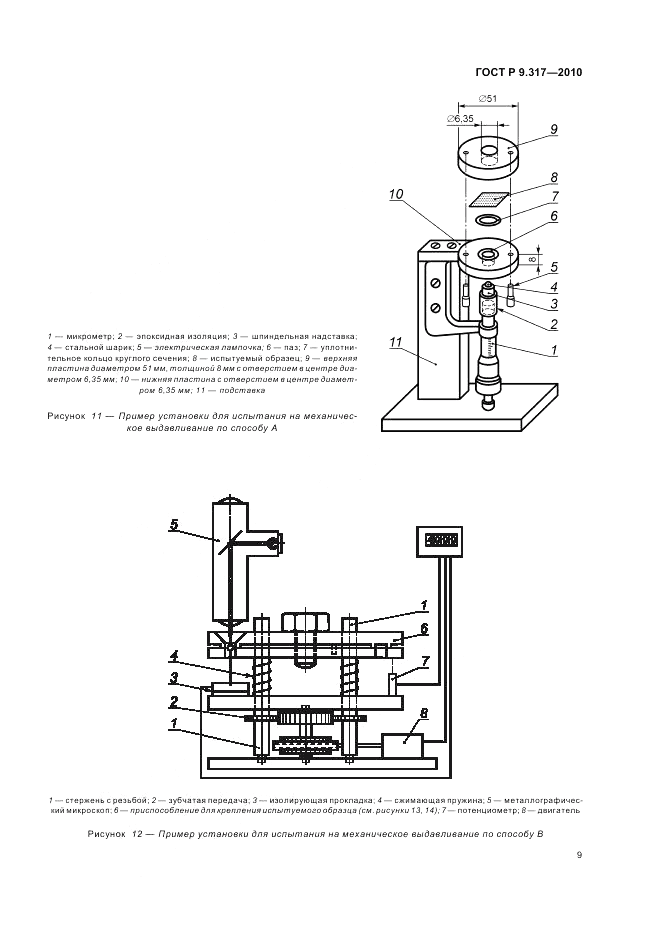

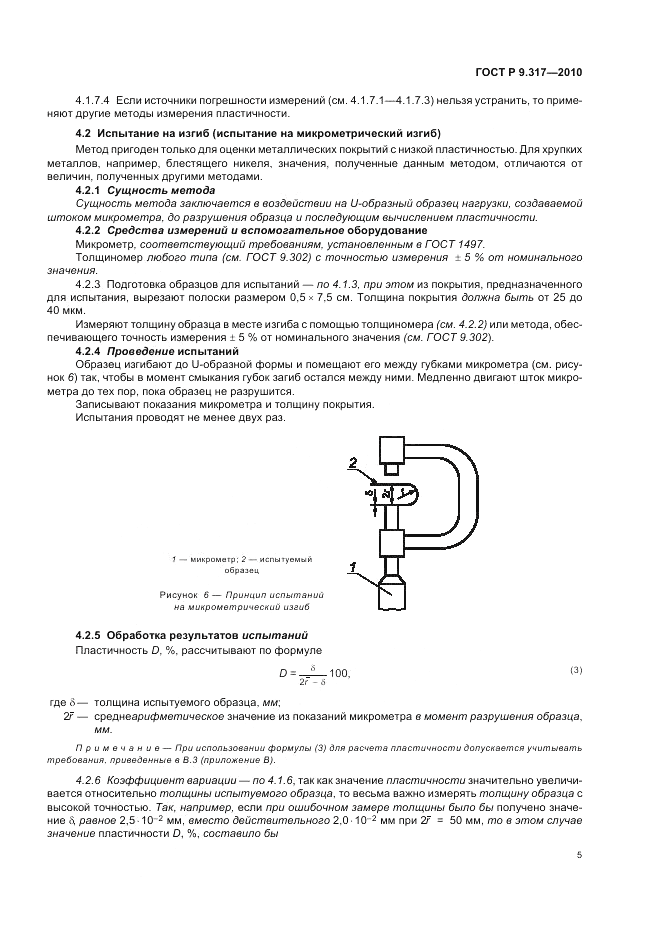

страница 9
-

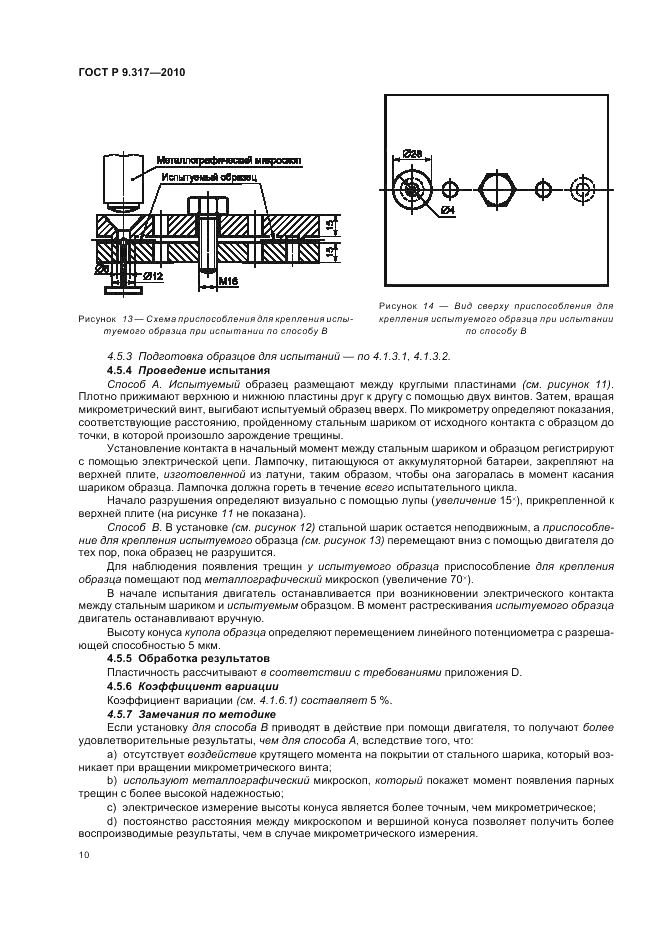

страница 10
-

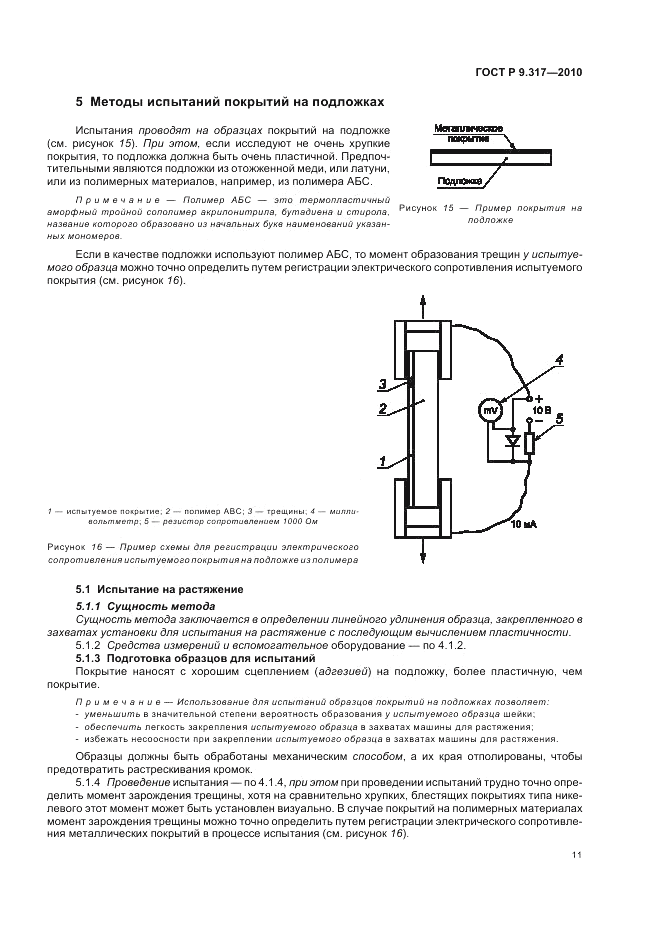

страница 11
-

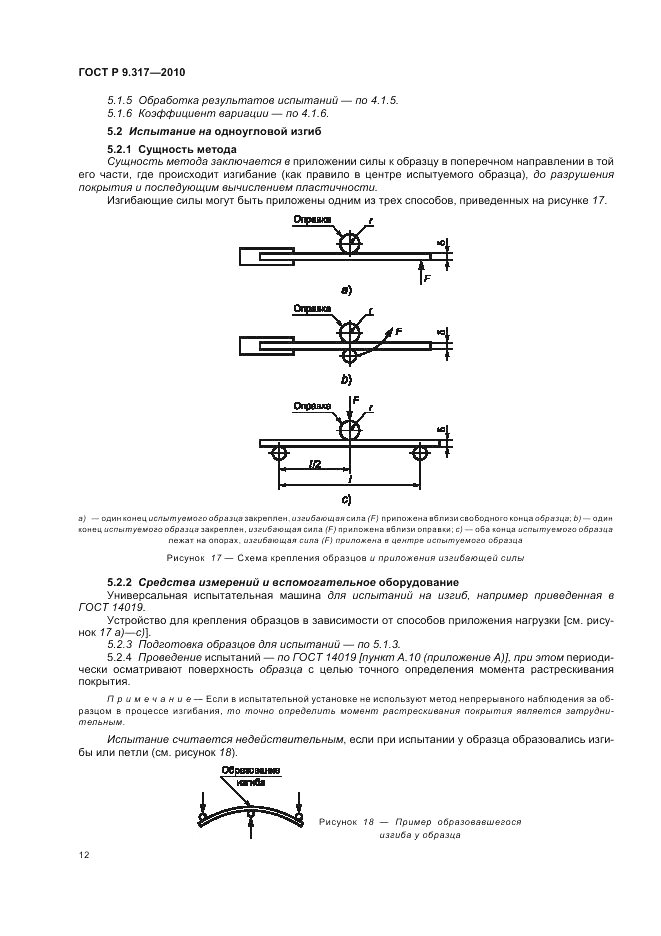

страница 12
-

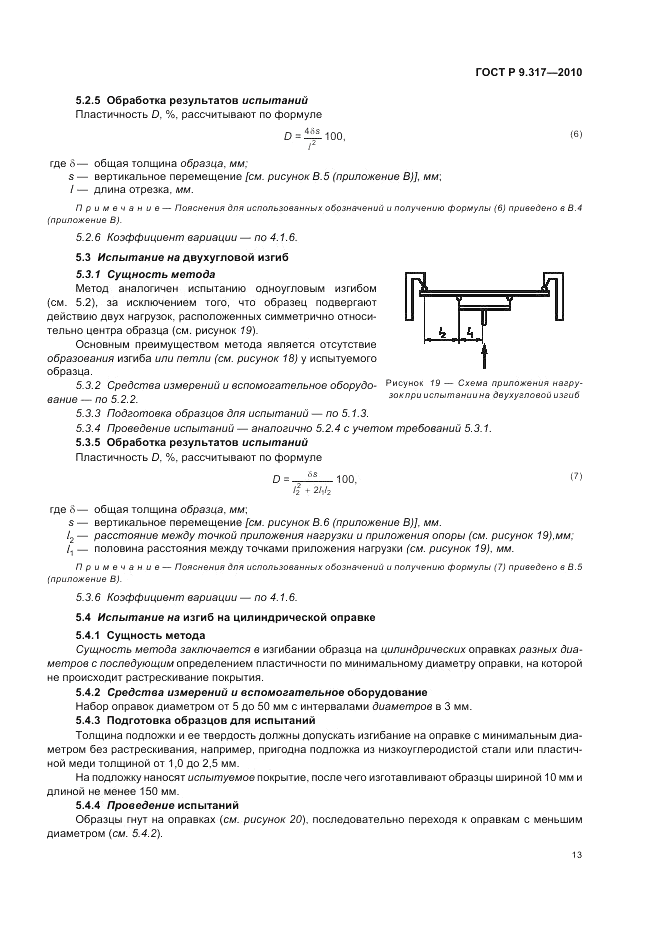

страница 13
-

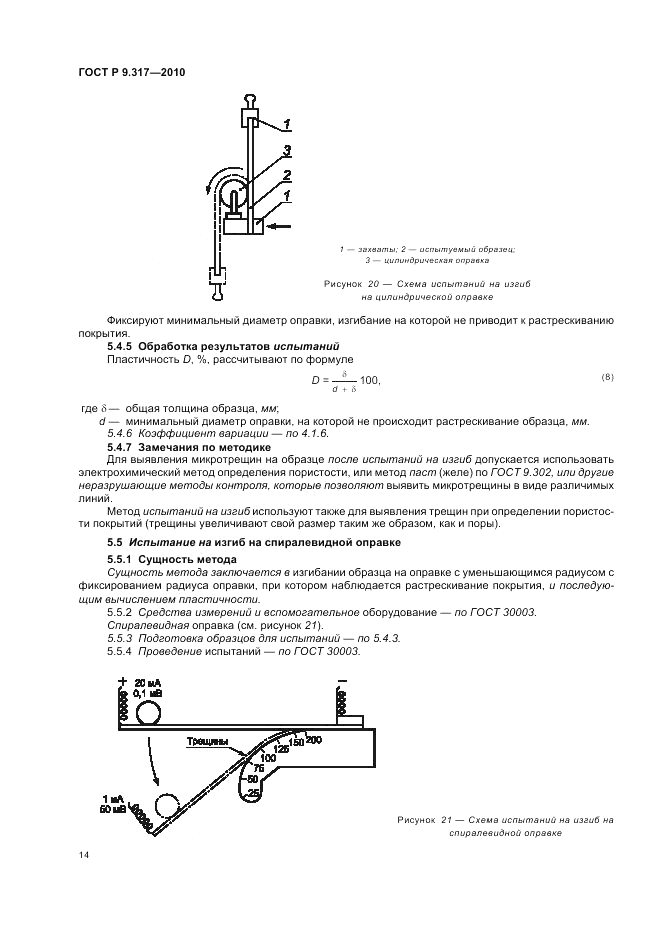

страница 14
-
страница 15
-

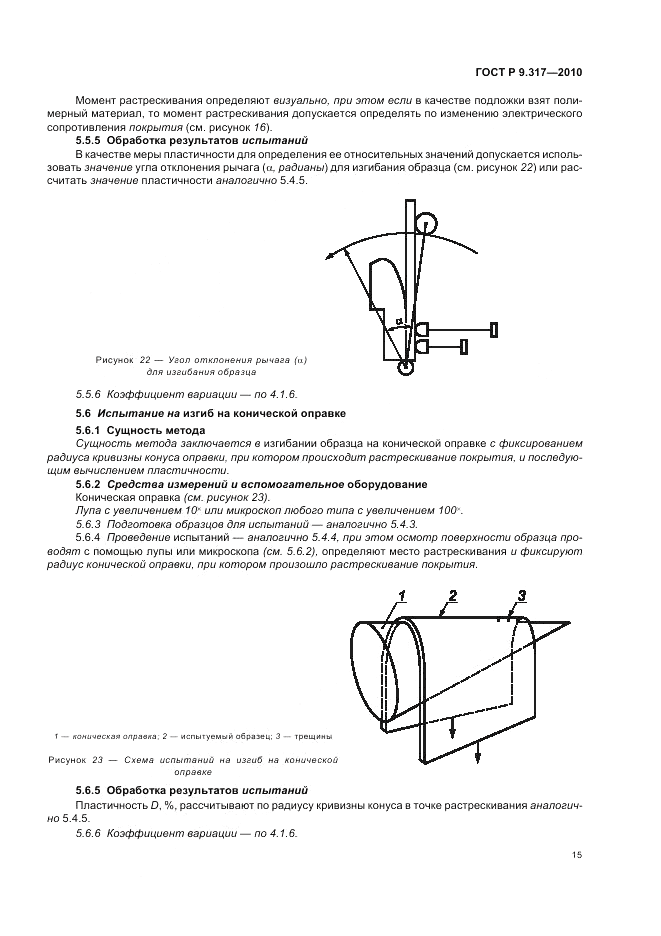

страница 16
-

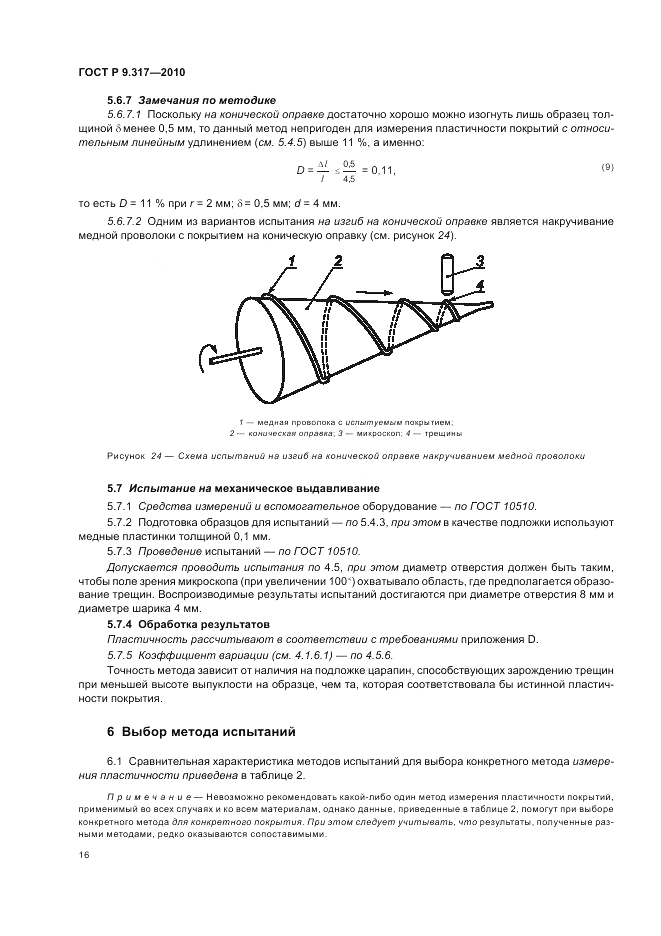

страница 17
-

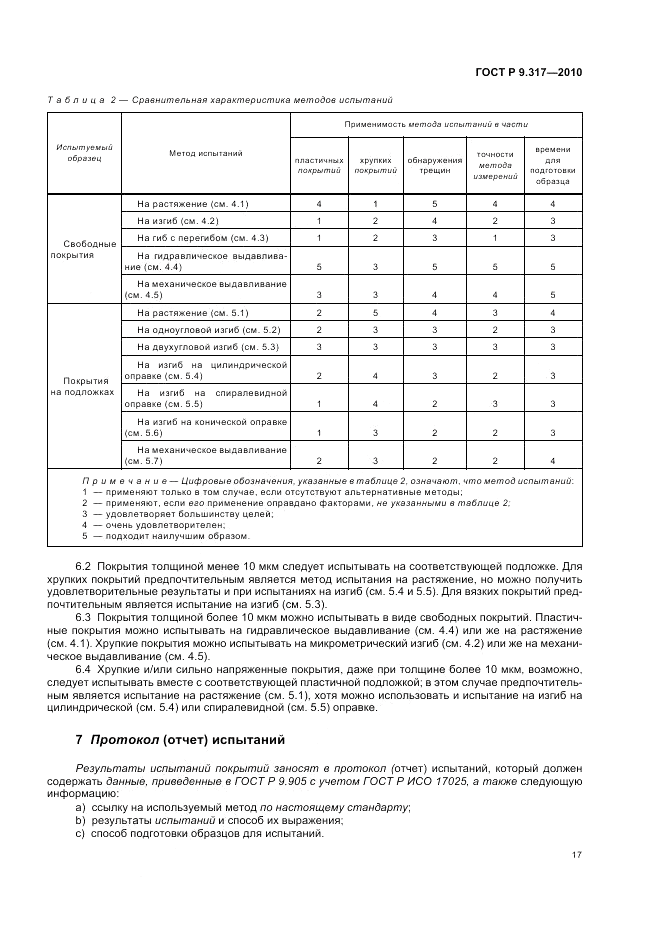

страница 18
-

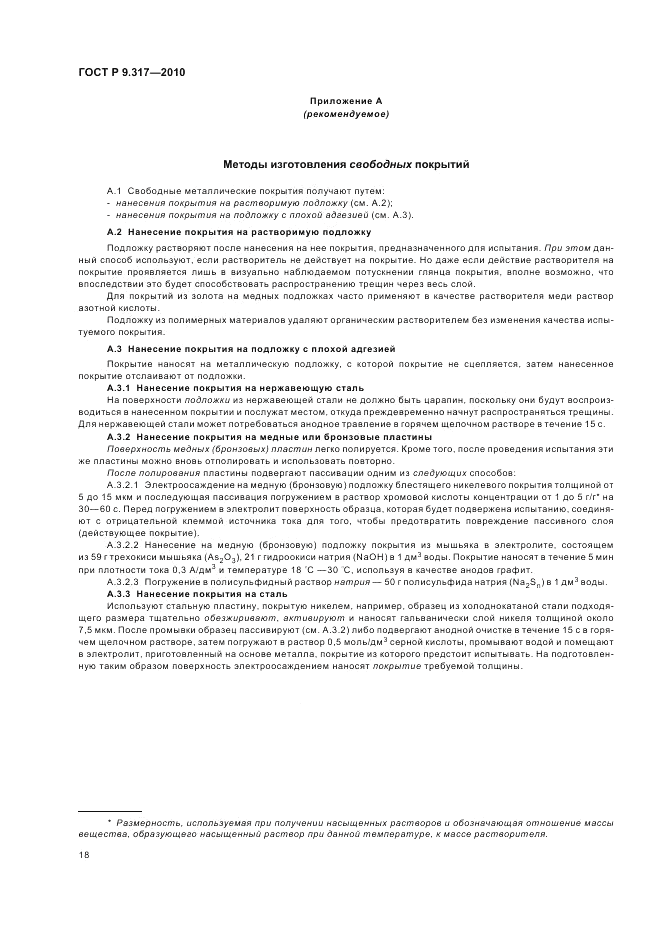

страница 19
-

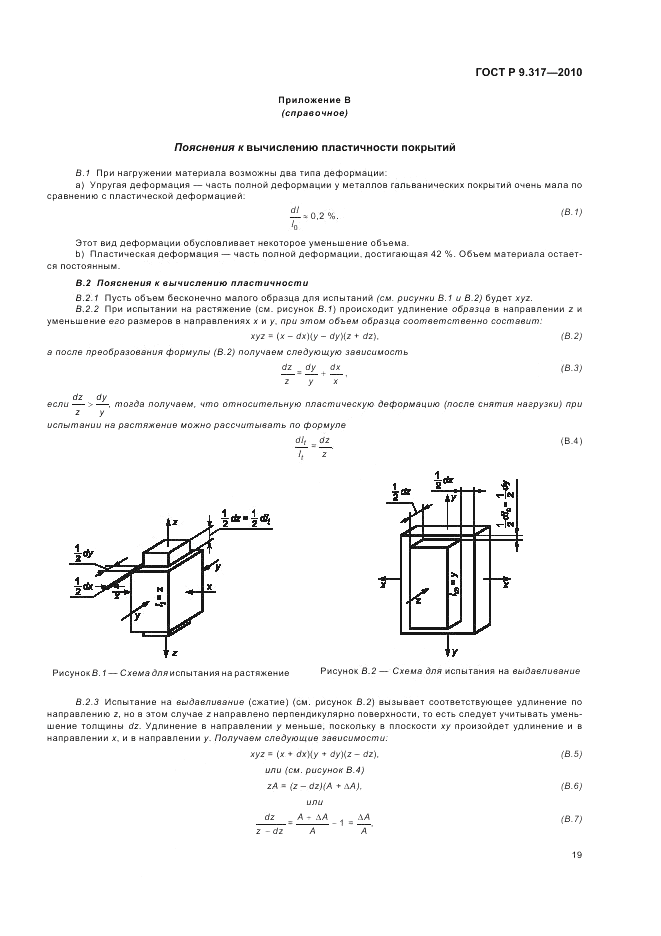

страница 20
-

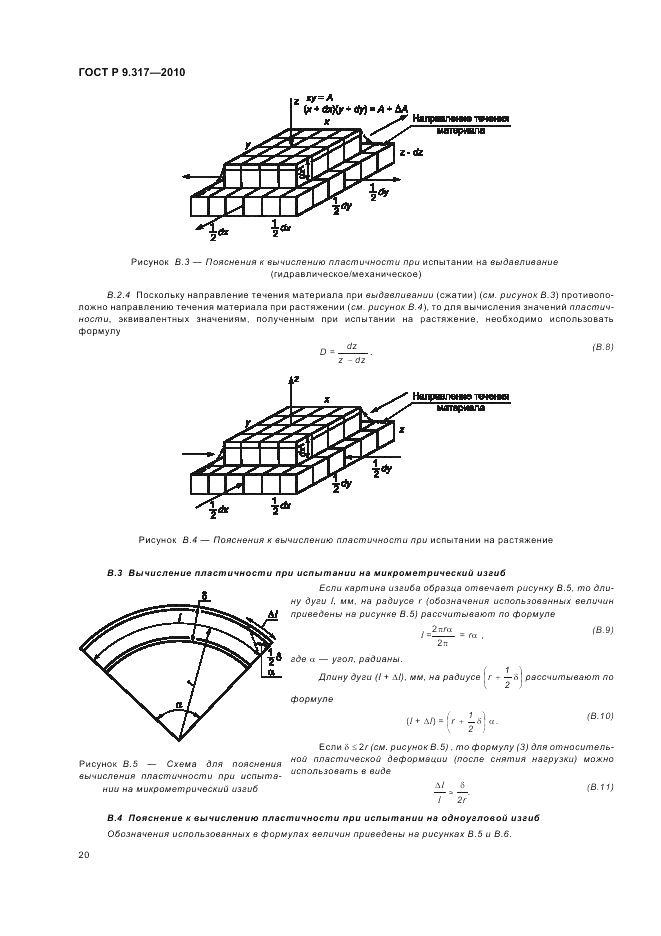

страница 21
-

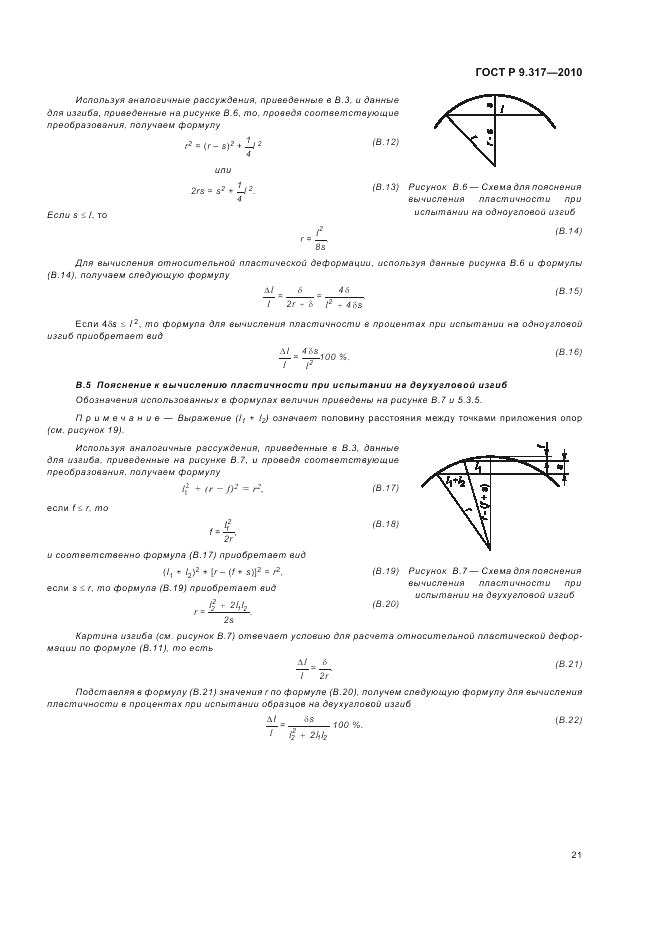

страница 22
-

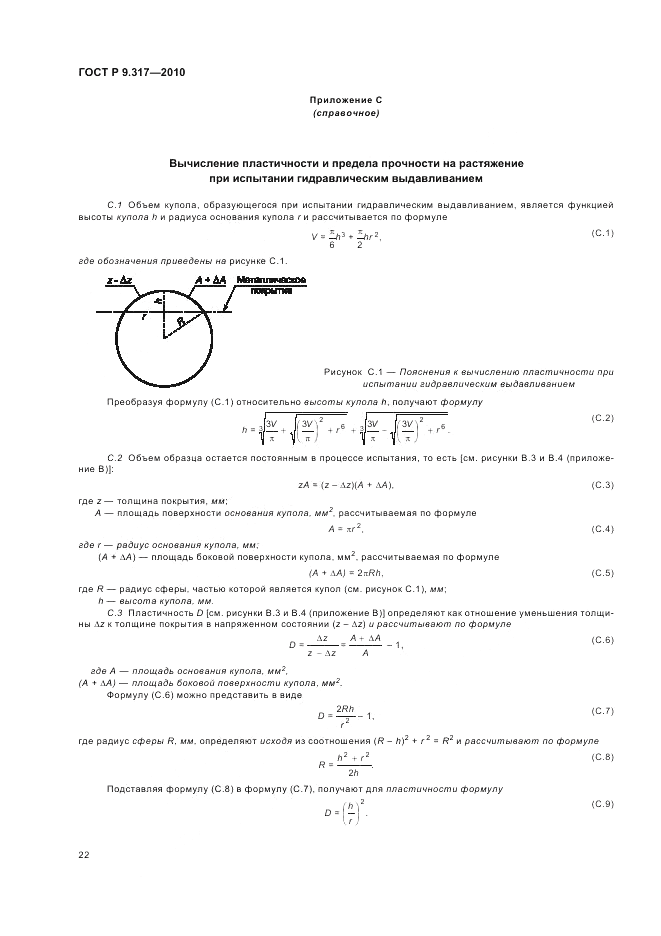

страница 23
-

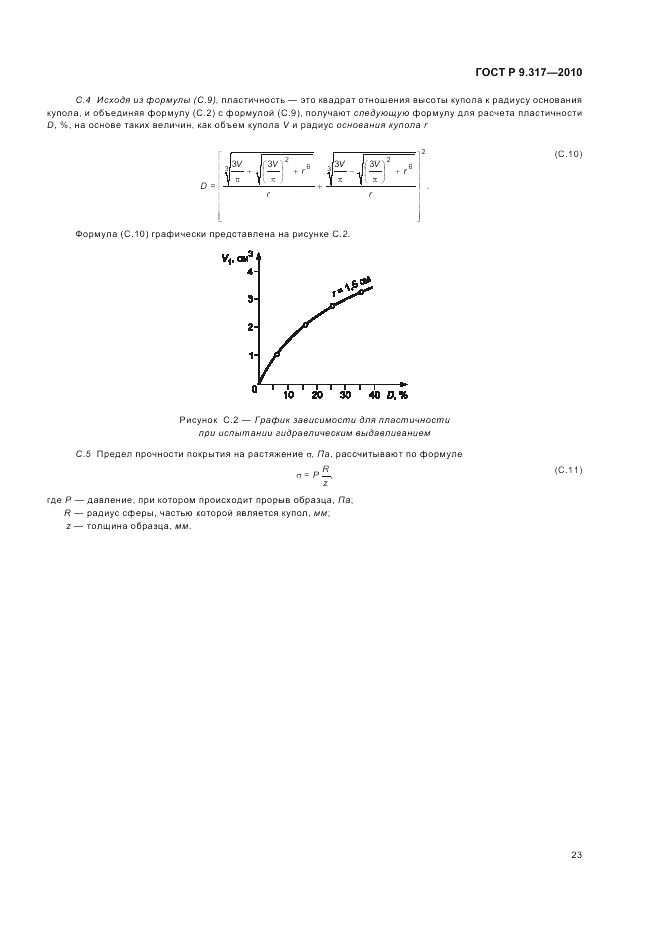

страница 24
-

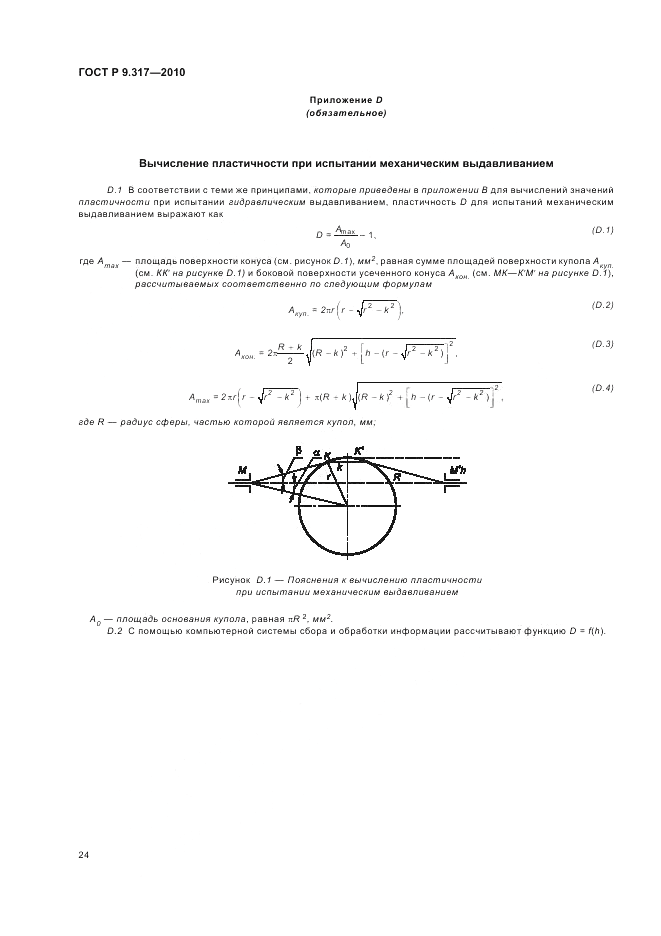

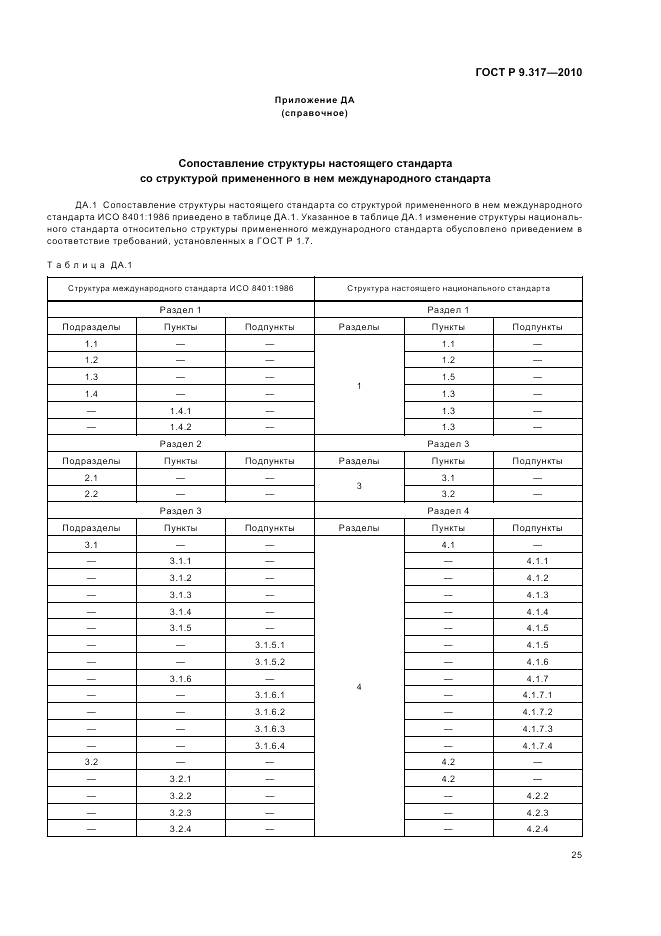

страница 25
-

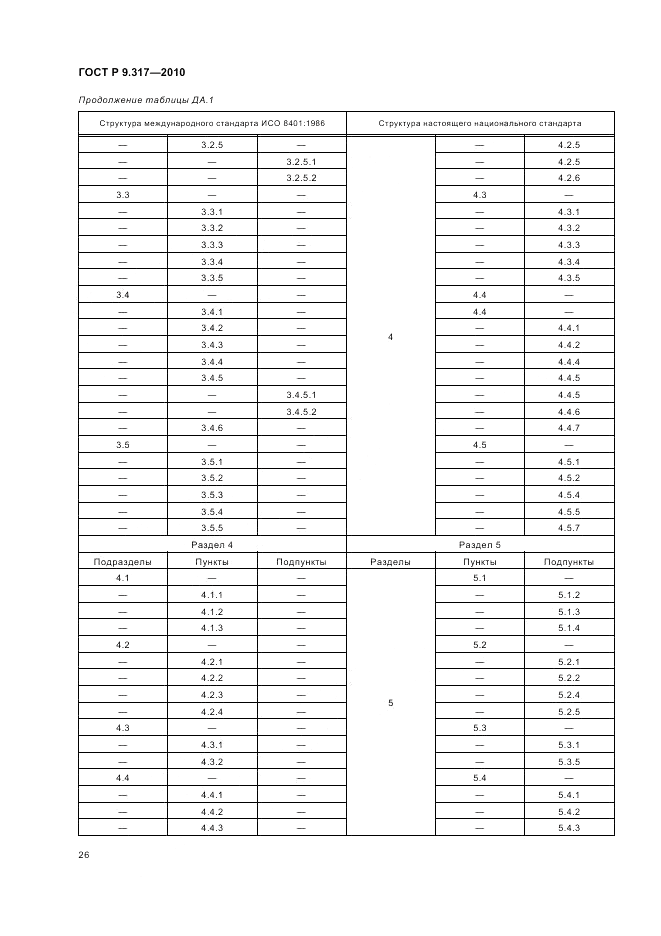

страница 26
-

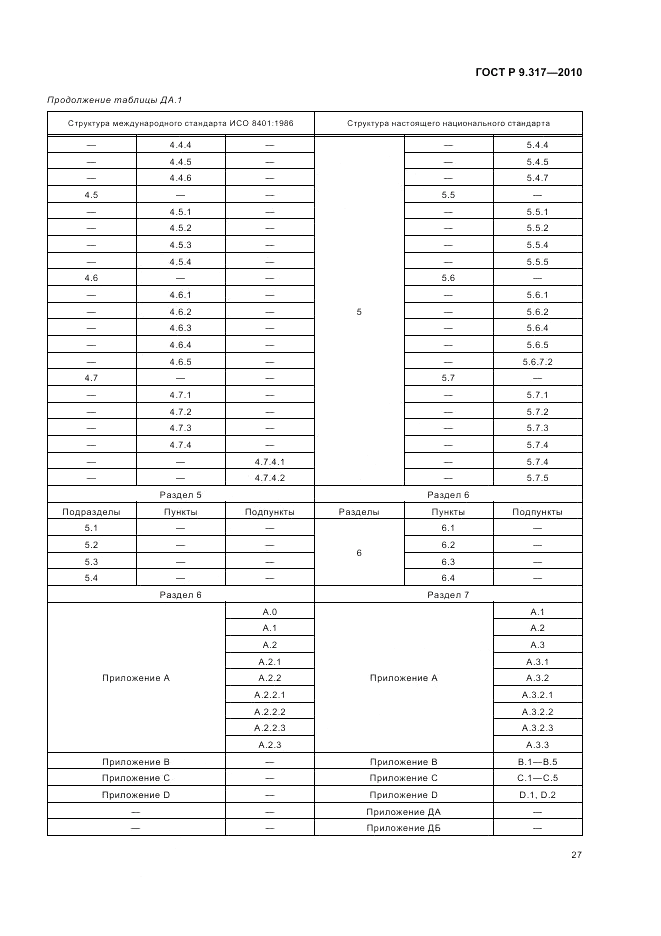

страница 27
-

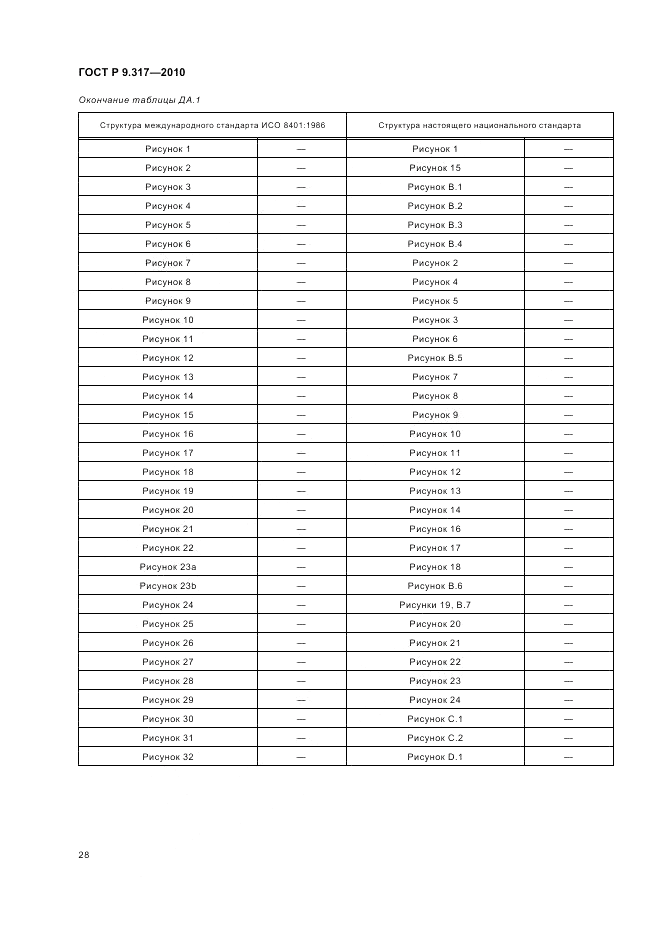

страница 28
-

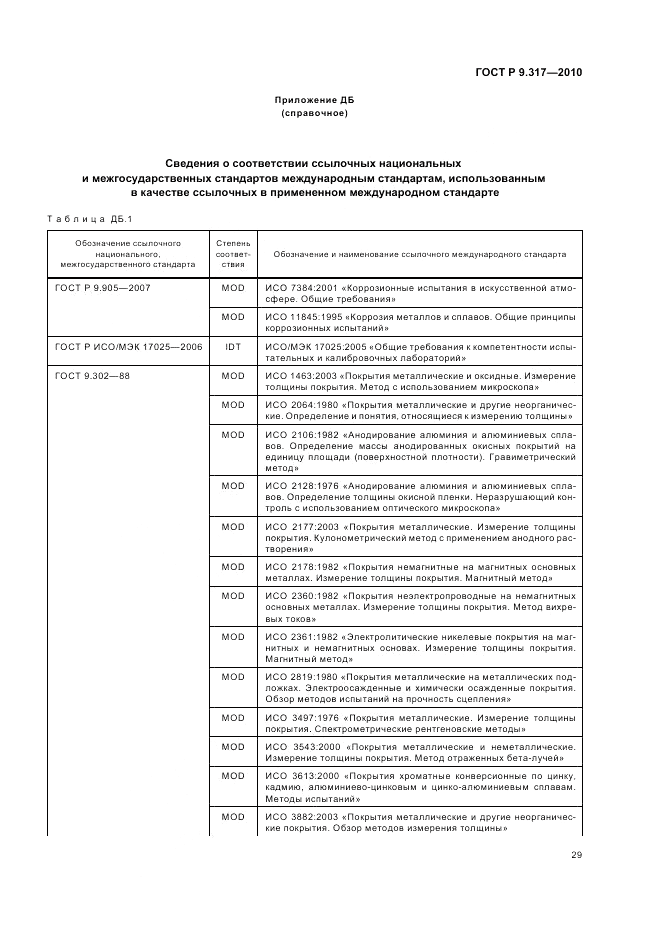

страница 29
-
страница 30
-

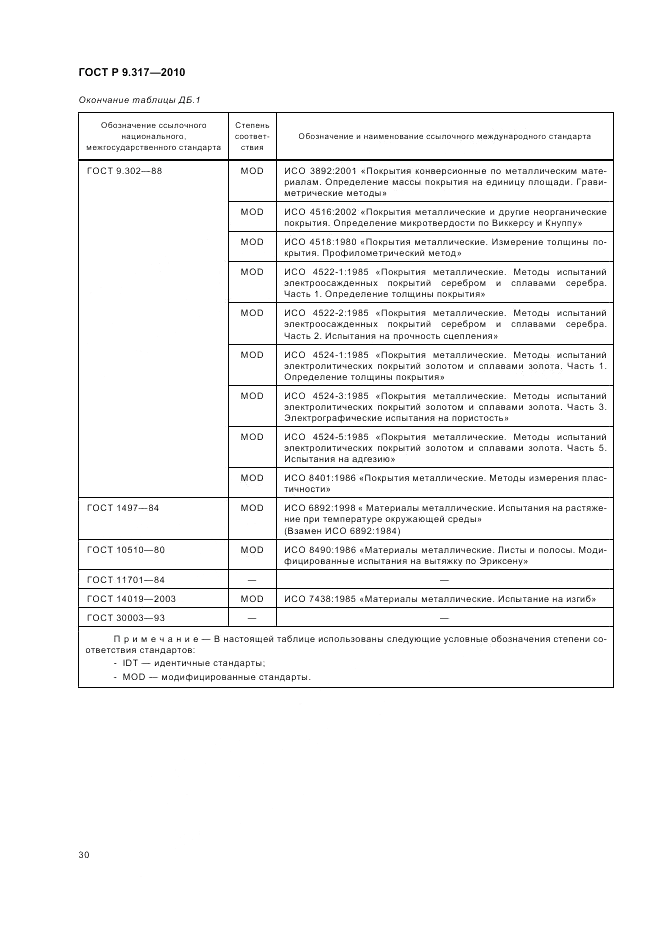

страница 31
-

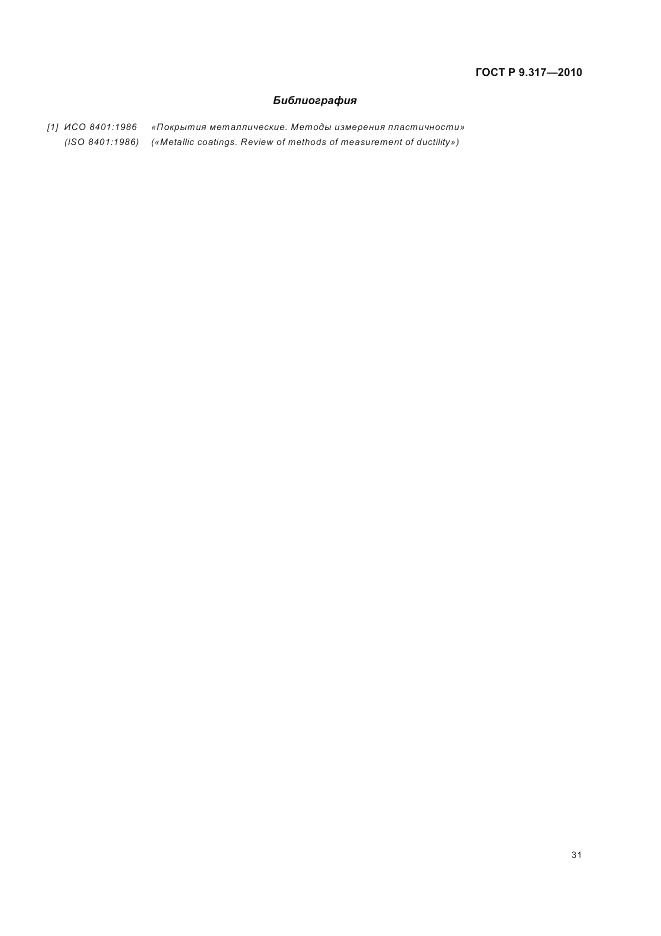

страница 32
-
страница 33
-
страница 34
-
страница 35
-
страница 36
