Категории ОКС

Поиск ГОСТов по категориям Общероссийского Классификатора Стандартов
Категории ОКС в развёрнутом виде

Условные обозначения

Иконки файлов и свойства документа
- иконка ГОСТа;

Типы файлов

- документ представлен набором отсканированных изображений;
- документ можно скачать одним PDF файлом, файл состоит из не распознанных отcканированных страниц;
- документ можно скачать одним PDF файлом с распознанным текстом;
- документ можно скачать одним PDF файлом, внутри файла работают ссылки на другие ГОСТ'ы, текст распознан

Статусы ГОСТов

- документ действует в настоящий момент (статус ГОСТа - Действующий);
- документ отменён (статус ГОСТа - Отменён);
- документ заменён (статус ГОСТа - Заменён);
- ГОСТ не действует на территории РФ;

ГОСТ 9.912-89 Единая система защиты от коррозии и старения. Стали и сплавы коррозионностойкие. Методы ускоренных испытаний на стойкость к питтинговой коррозии

Категории ГОСТ 9.912-89 по ОКС:
Статус документа:
действует, введён в действие 01.01.1991
Название на английском языке:
United system of corrosion and ageing protection. Corrosion resistant steels and alloys. Methods of accelerated tests for resistance to pitting corrosion
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
1991-01-01
Дата последнего издания документа:
1990-01-17
Коды документа ГОСТ 9.912-89:
Код КГС:
Т99
Код ОКСТУ:
0009
Число страниц:
19
Назначение ГОСТ 9.912-89:
Настоящий стандарт распространяется на коррозионностойкие (нержавеющие) стали и коррозионностойкие на железо-никелевой основе кристаллические сплавы и устанавливает химический и электрохимический методы ускоренных испытаний материалов на стойкость к питтинговой коррозии в водных средах, в которых питтинговая коррозия вызывается воздействием на пассивный металл ионов хлора. Методы допускается использовать для накопления экспериментальных данных с целью получения оценок питтингостойкости также коррозионностойких кристаллических сплавов на основе никеля и сплавов мелкокристаллических и аморфных (быстрозакаленных) на железной и железо-никелевой основе. При этом сохраняются ограничения по средам, установленным в настоящем стандарте
ГРНТИ индекс(ы):
813381
Документ разработан орг-ей:
Минхимнефтепром СССР
Ключевые слова документа:
единая система зашиты от коррозии, ускоренные испытания
Нормативные ссылки из текста ГОСТ 9.912-89:

Скачать ГОСТ 9.912-89 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
11/12/2011 22:57
365
0.7 Мб

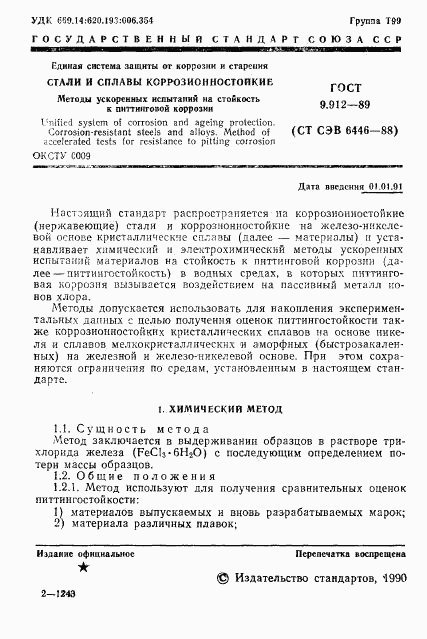

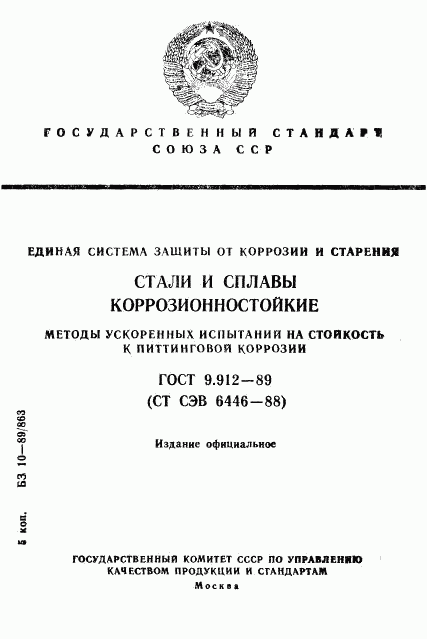

  • ГОСТ 9.912-89, страница 1 страница 1

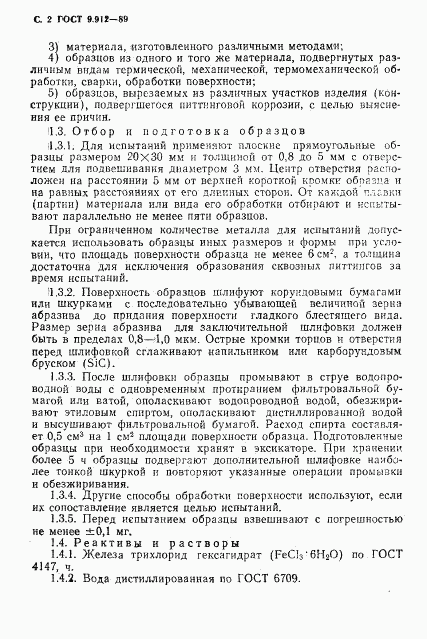

  • ГОСТ 9.912-89, страница 2 страница 2

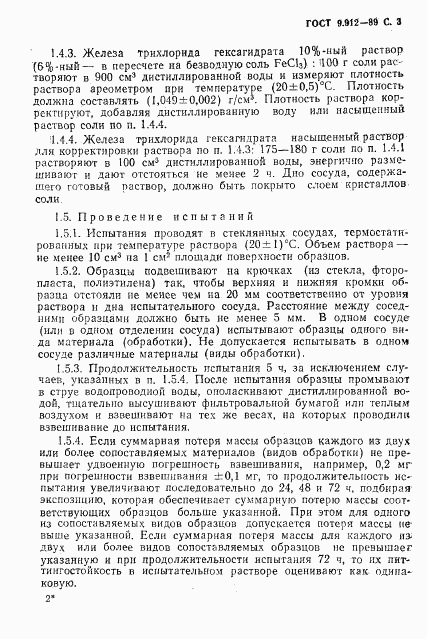

  • ГОСТ 9.912-89, страница 3 страница 3

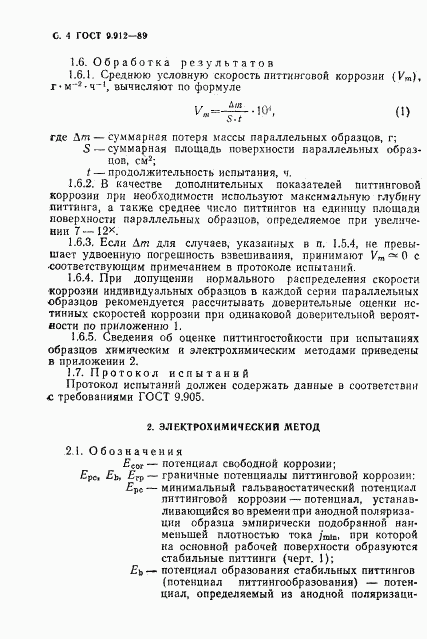

  • ГОСТ 9.912-89, страница 4 страница 4

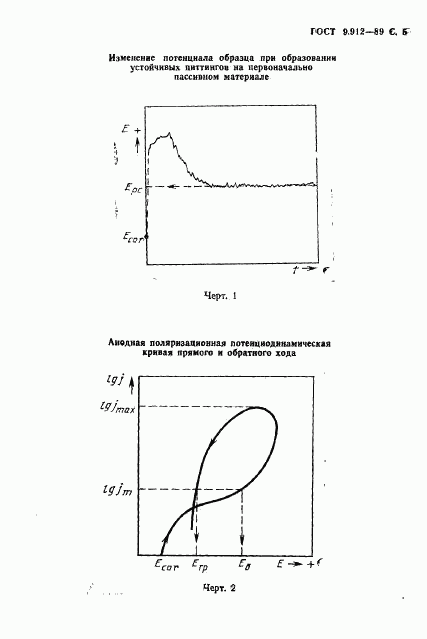

  • ГОСТ 9.912-89, страница 5 страница 5

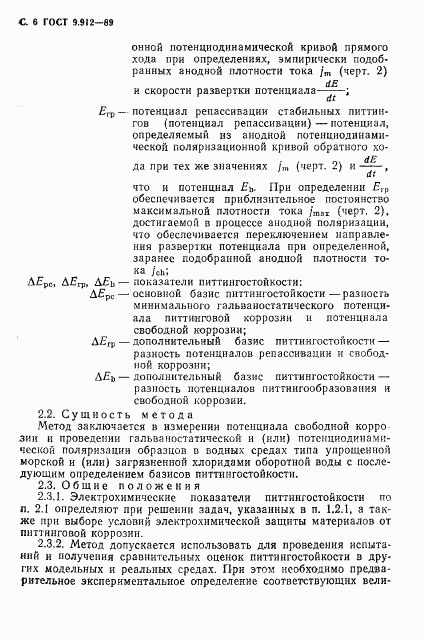

  • ГОСТ 9.912-89, страница 6 страница 6

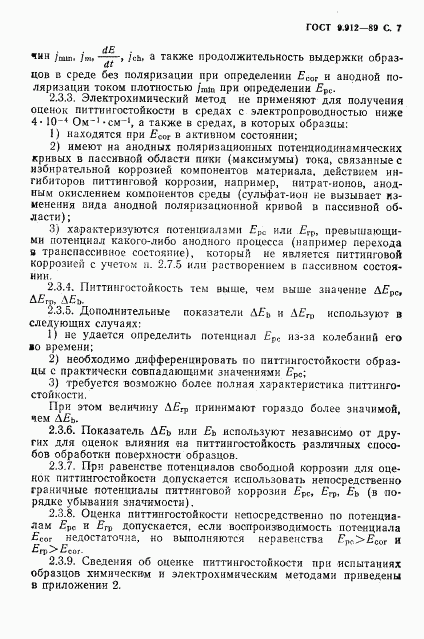

  • ГОСТ 9.912-89, страница 7 страница 7

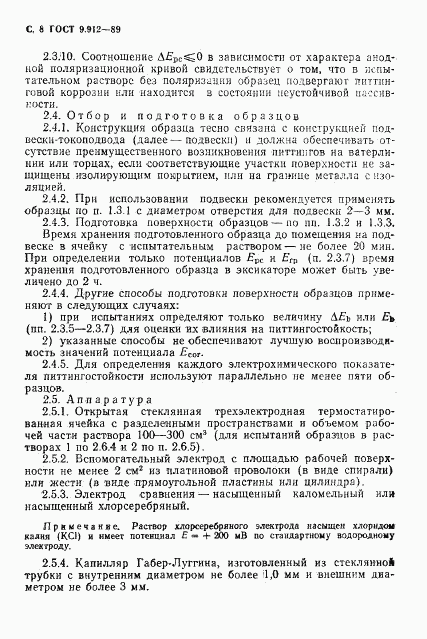

  • ГОСТ 9.912-89, страница 8 страница 8

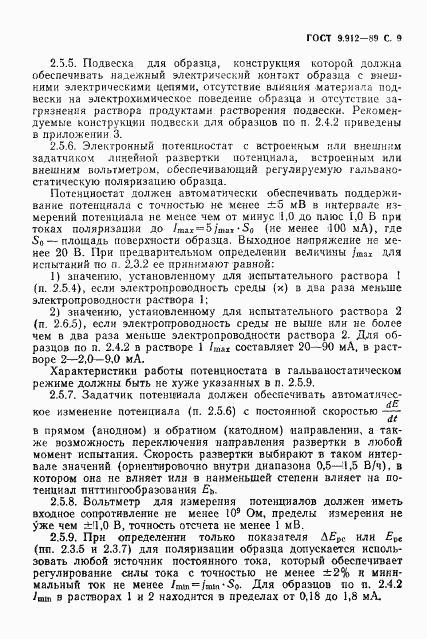

  • ГОСТ 9.912-89, страница 9 страница 9

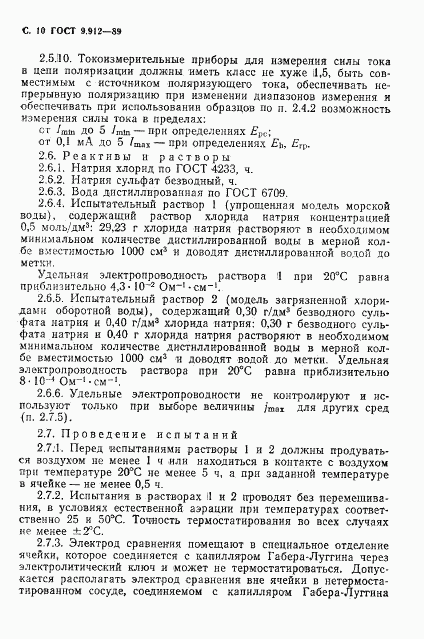

  • ГОСТ 9.912-89, страница 10 страница 10

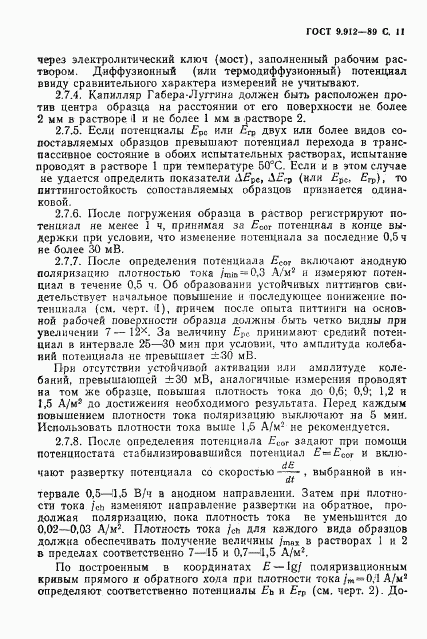

  • ГОСТ 9.912-89, страница 11 страница 11

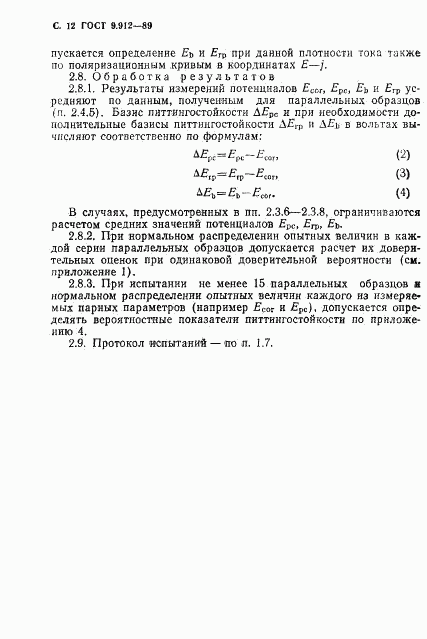

  • ГОСТ 9.912-89, страница 12 страница 12

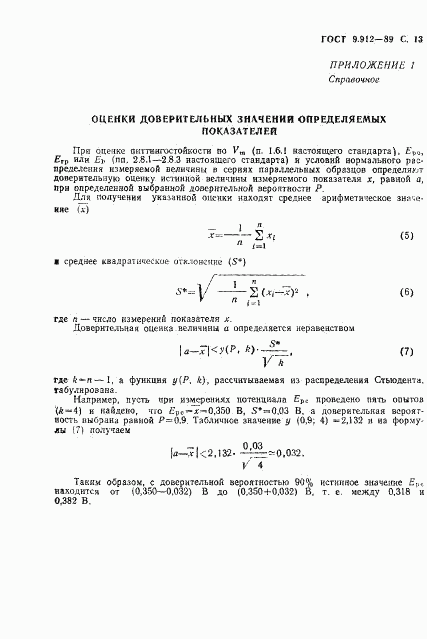

  • ГОСТ 9.912-89, страница 13 страница 13

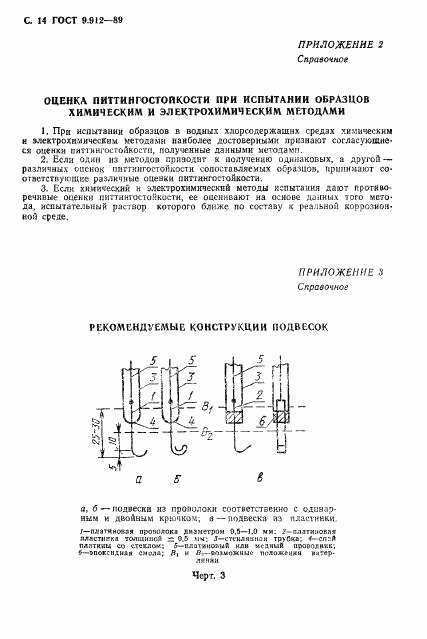

  • ГОСТ 9.912-89, страница 14 страница 14

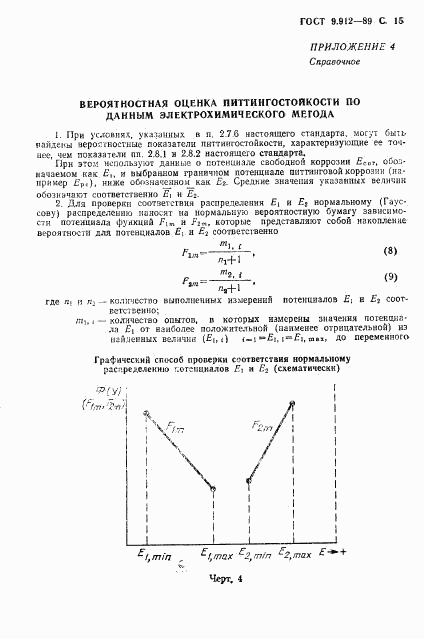

  • ГОСТ 9.912-89, страница 15 страница 15

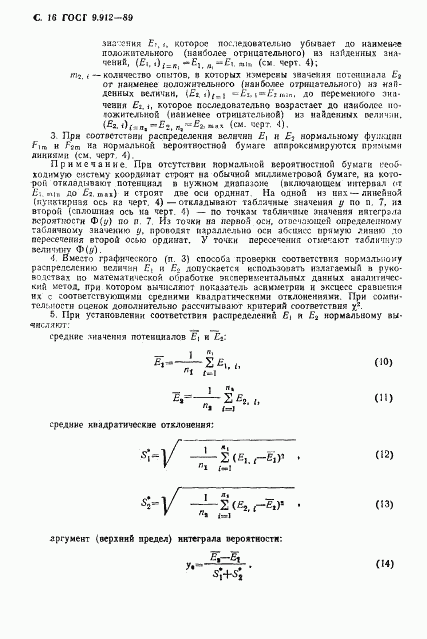

  • ГОСТ 9.912-89, страница 16 страница 16

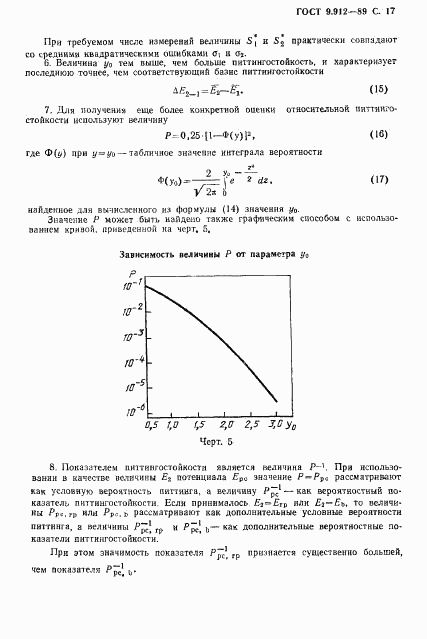

  • ГОСТ 9.912-89, страница 17 страница 17

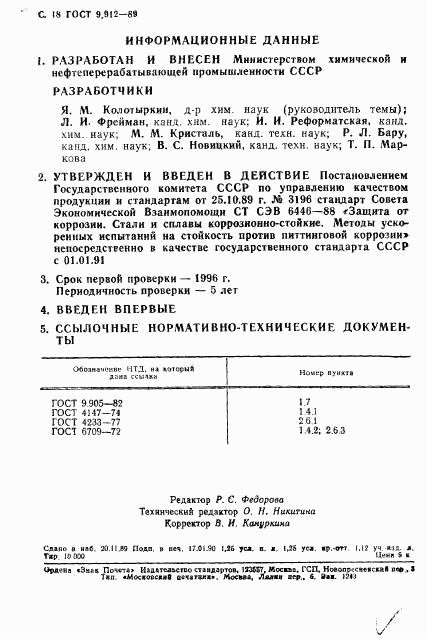

  • ГОСТ 9.912-89, страница 18 страница 18
  • ГОСТ 9.912-89, страница 19 страница 19
