ГОСТ 9774-81
ГОСТ 9774-81 Основные нормы взаимозаменяемости. Передачи червячные цилиндрические мелкомодульные. Допуски
Категории ГОСТ 9774-81 по ОКС:- Статус документа:
- действует, введён в действие 01.01.1982
- Название на английском языке:
- Basic requirements for interchangeability. Cylindrical small modyle worm pairs. Tolerances
- Дата актуализации информации по стандарту:
- 28.06.2023, в 12:22 (менее года назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1982-01-01
- Дата последнего издания документа:
- 1989-07-01
Коды документа ГОСТ 9774-81:
- Код ОКП:
- 417000
- Код КГС:
- Г15
- Код ОКСТУ:
- 0073
- Число страниц:
- 41
- Назначение ГОСТ 9774-81:

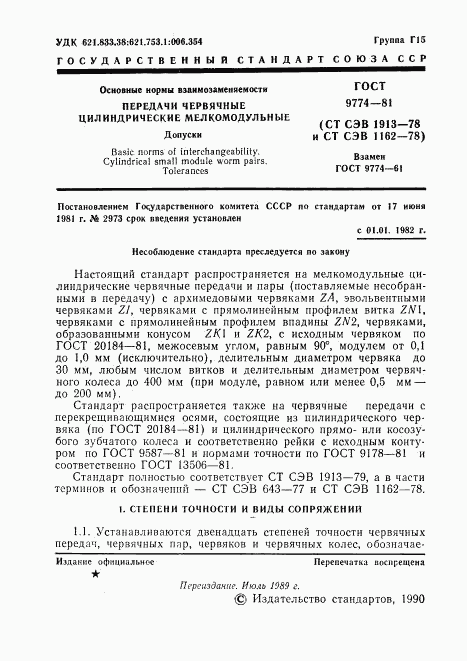

- Настоящий стандарт распространяется на мелкомодульные цилиндрические червячные передачи и пары (поставляемые несобранными в передачу) с архимедовыми червяками ZA, эвольвентными червяками ZI, червяками с прямолинейным профилем витка ZN1, червяками с прямолинейным профилем впадины ZN2, червяками, образованными конусом ZK1 и ZK2, с исходным червяком по ГОСТ 20184-81, межосевым углом, равным 90 град., модулем от 0,1 до 1,0 мм (исключительно), делительным диаметром червячного колеса до 400 мм (при модуле, равном или менее 0,5 мм - до 200 мм). Стандарт распространяется также на червячные передачи с перекрещивающимися осями, состоящие из цилиндрического червяка и цилиндрического прямо- или косозубого зубчатого колеса и соответственно рейки с исходным контуром по ГОСТ 9587-81 и нормами точности по ГОСТ 9178-81 и соответственно ГОСТ 13506-81
- ГРНТИ индекс(ы):
- 550345;550347
- Ключевые слова документа:
- допуски, нормы взаимозаменяемости, пары, передачи мелкомодульные, передачи цилиндрические, передачи червячные
Нормативные ссылки из текста ГОСТ 9774-81:
- Ссылки на ГОСТы:
- ГОСТ 20184-81 ГОСТ 9178-81 ГОСТ 9587-81
Скачать ГОСТ 9774-81 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:

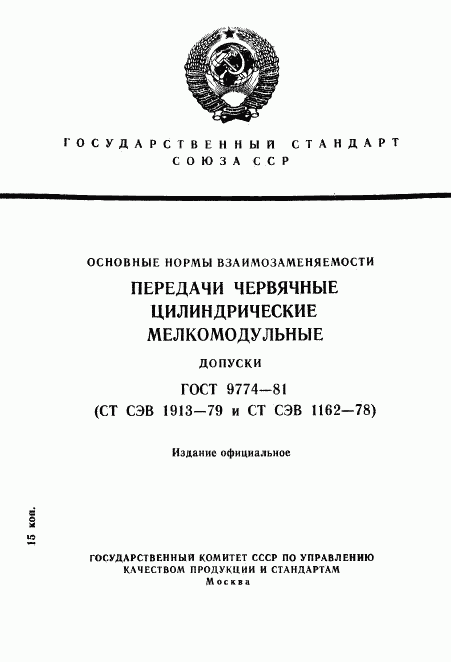

- страница 1
- страница 2
- страница 3
- страница 4

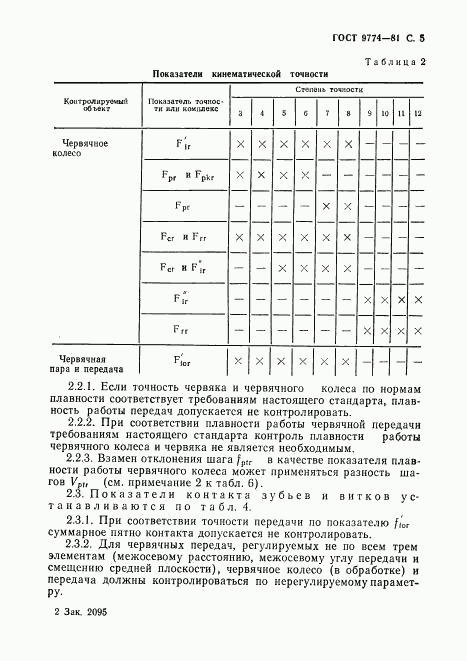

- страница 5
- страница 6
- страница 7
- страница 8
- страница 9

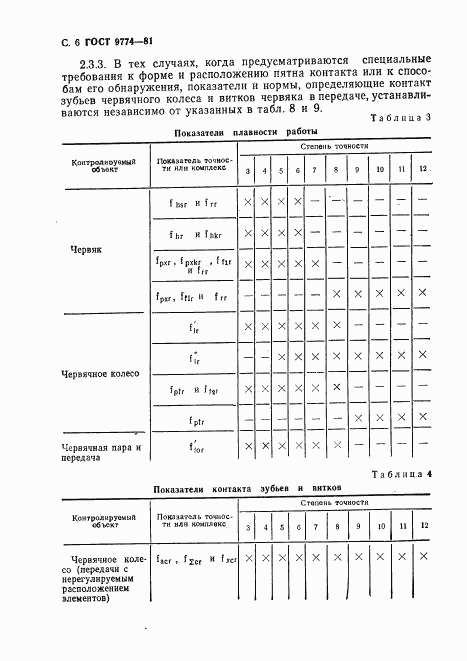

- страница 10

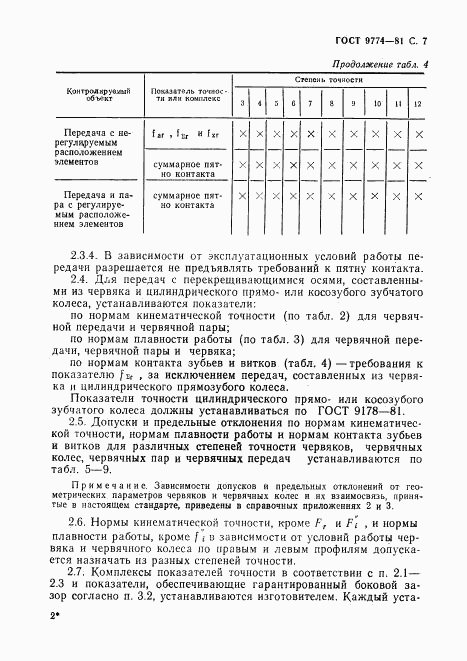

- страница 11

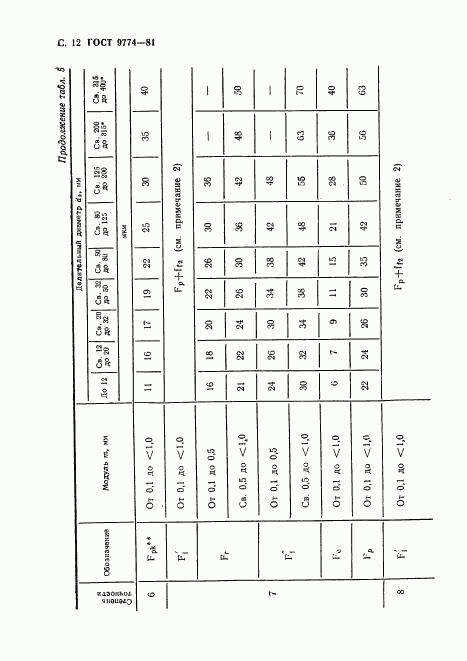

- страница 12
- страница 13
- страница 14
- страница 15
- страница 16
- страница 17
- страница 18
- страница 19

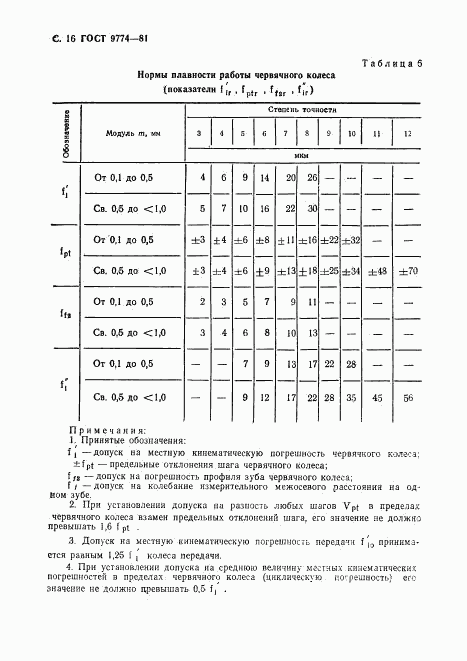

- страница 20

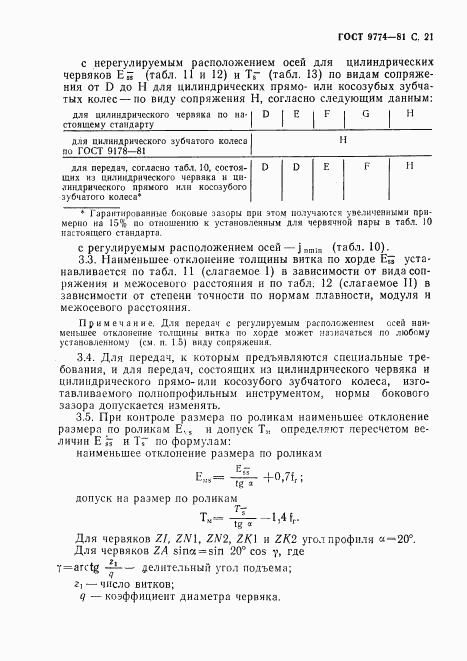

- страница 21

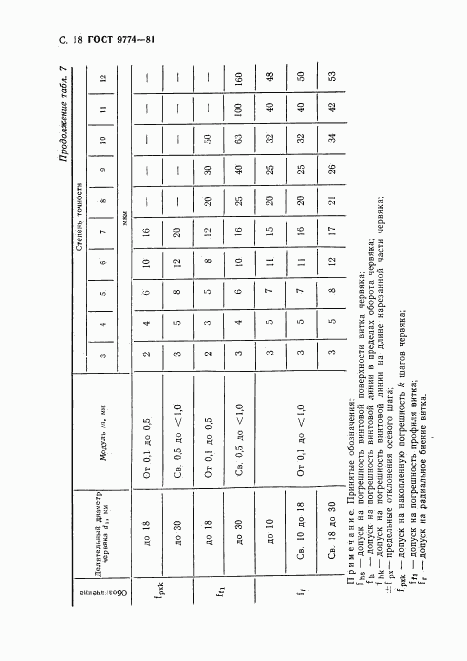

- страница 22
- страница 23

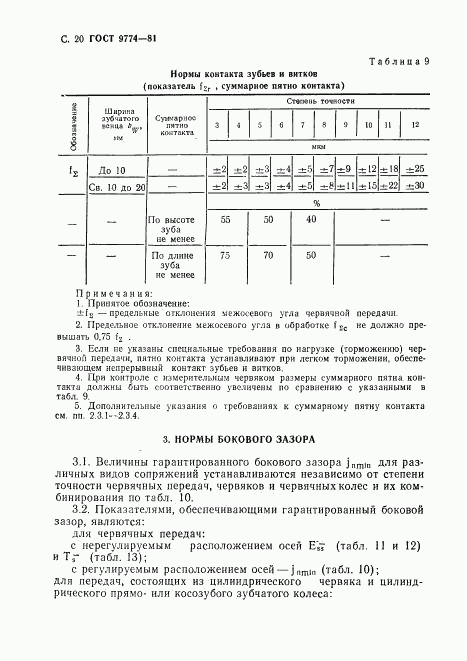

- страница 24

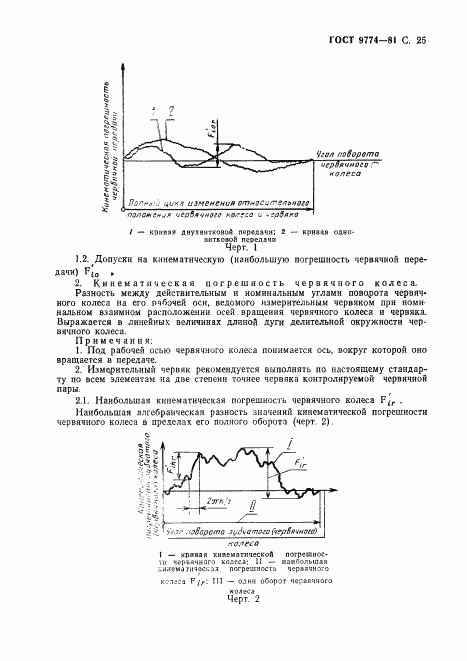

- страница 25
- страница 26

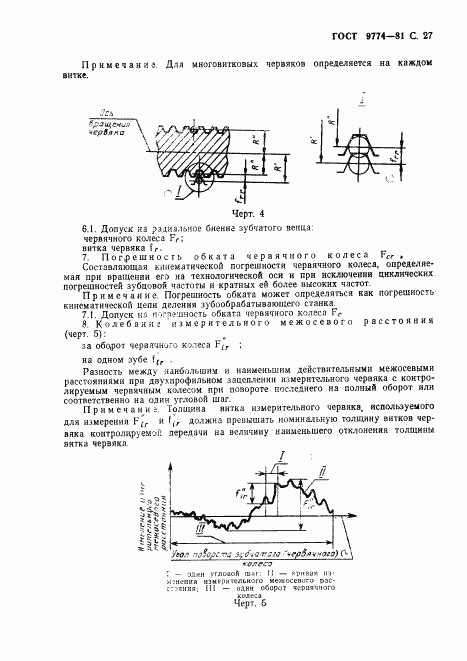

- страница 27
- страница 28

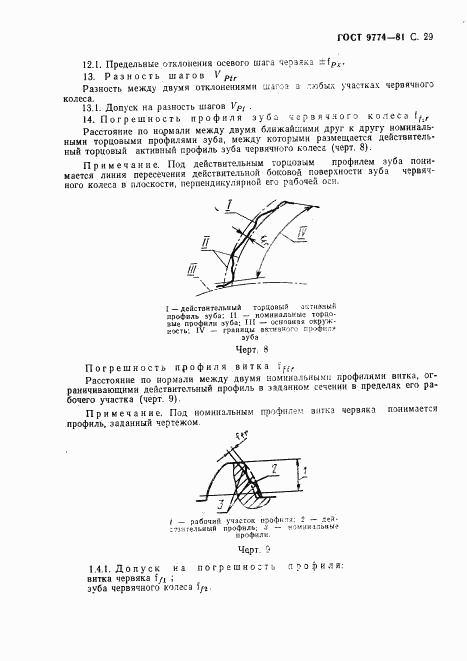

- страница 29
- страница 30
- страница 31

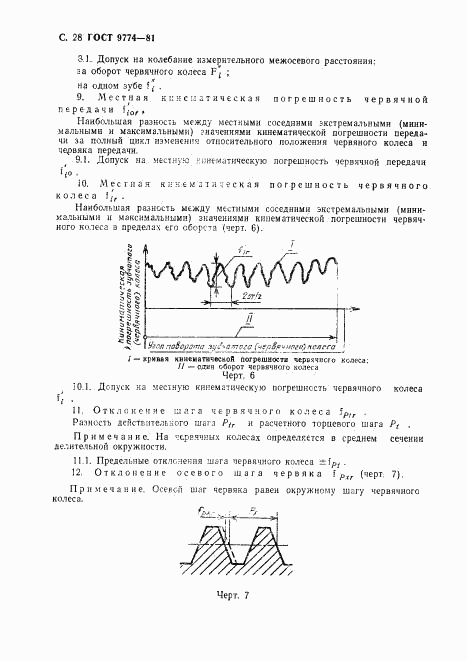

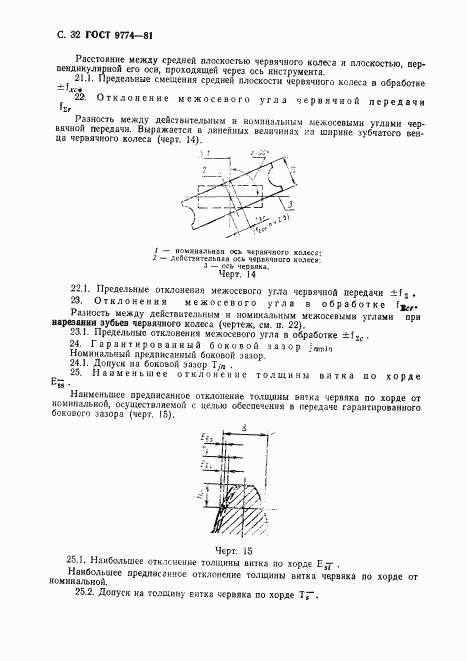

- страница 32
- страница 33
- страница 34

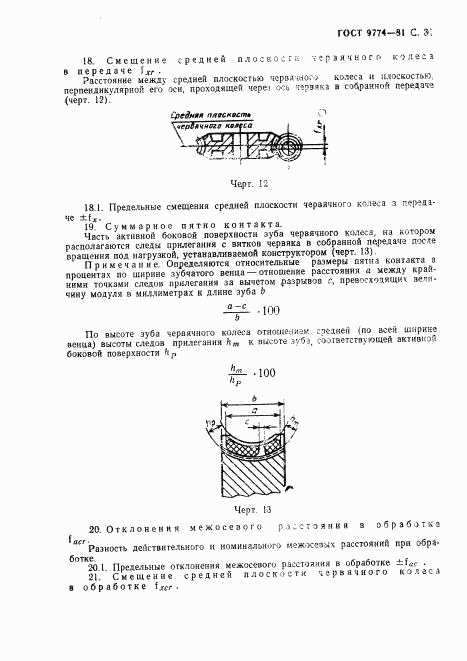

- страница 35
- страница 36

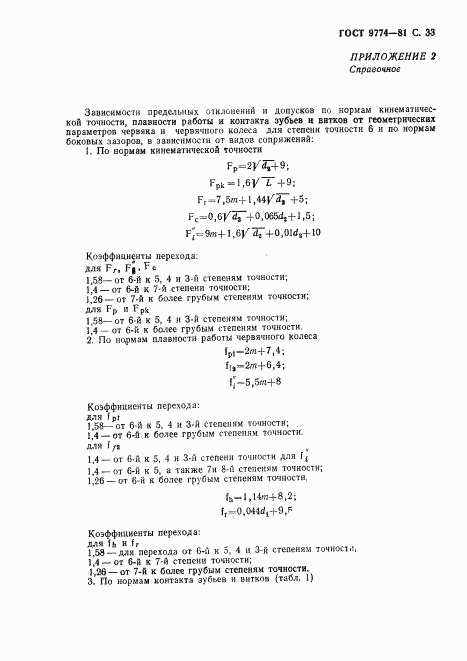

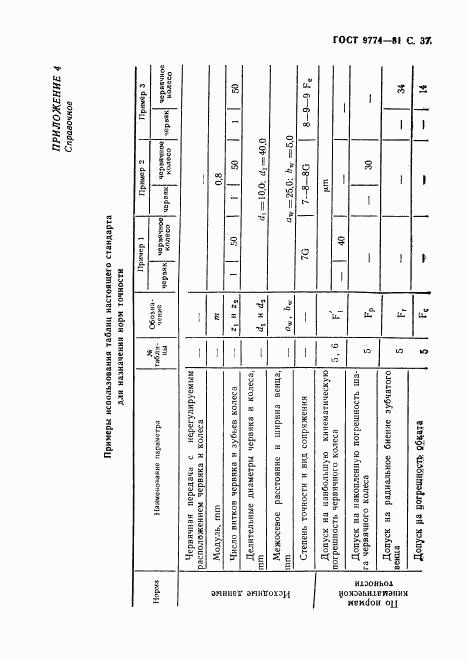

- страница 37
