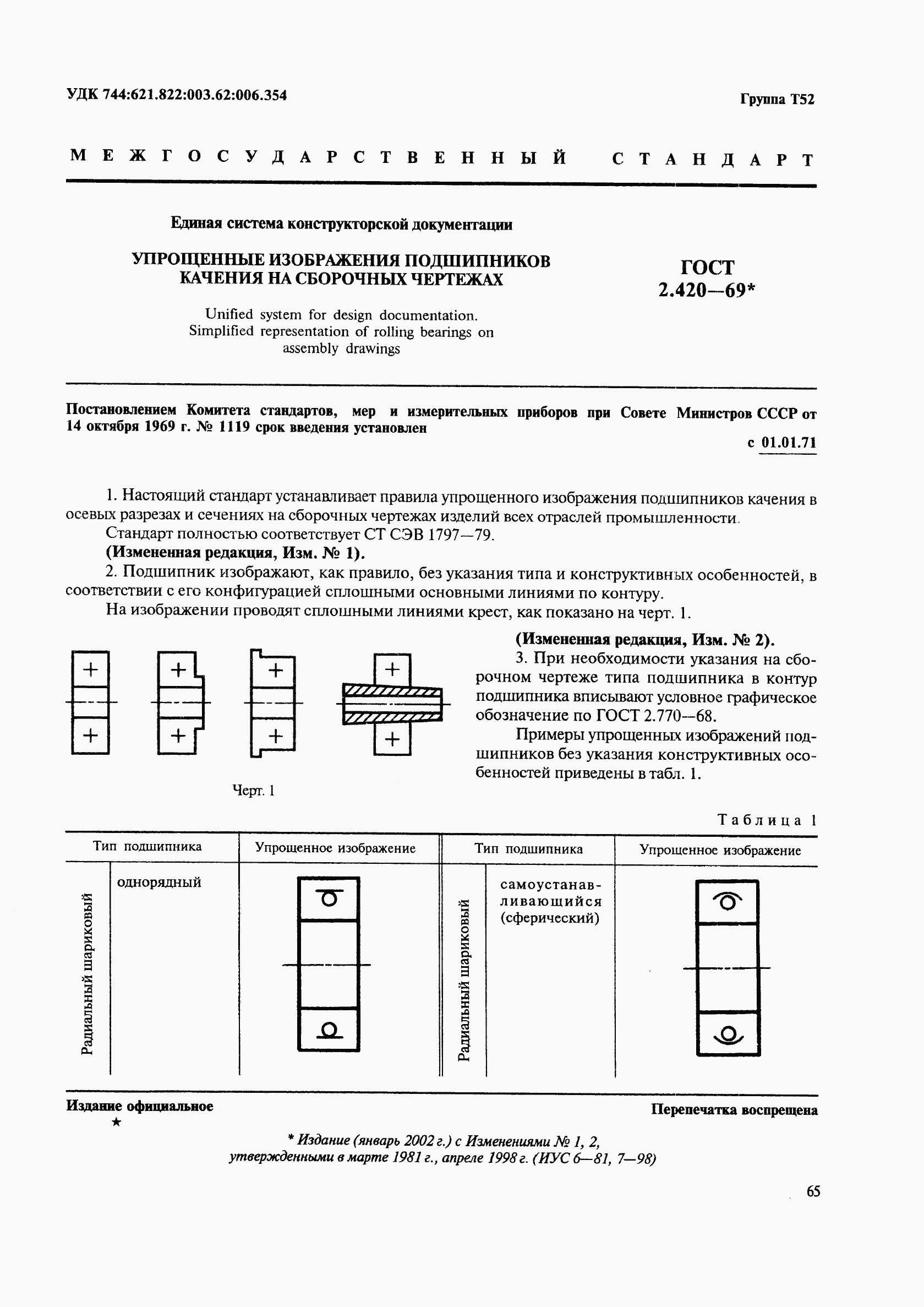

ГОСТ 2.420-69
ГОСТ 2.420-69 Единая система конструкторской документации. Упрощенные изображения подшипников качения на сборочных чертежах
Категории ГОСТ 2.420-69 по ОКС:- Статус документа:
- действует, введён в действие 01.01.1971
- Название на английском языке:
- Unified system for design documentation. Simplified representation of rolling bearings on assembly drawings
- Дата актуализации информации по стандарту:
- 19.06.2025, в 16:15 (менее месяца назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1971-01-01
- Дата последнего издания документа:
- 2011-02-04
Коды документа ГОСТ 2.420-69:
- Код КГС:
- Т52
- Код ОКСТУ:
- 0002;4603
- Число страниц:
- 8
- Назначение ГОСТ 2.420-69:
- Настоящий стандарт устанавливает правила упрощенного изображения подшипников качения в осевых разрезах и сечениях на сборочных чертежах изделий всех отраслей промышленности
- ГРНТИ индекс(ы):
- 811407
- Документ разработан орг-ей:
- Комитет стандартов, мер и измерительных приборов при СМ СССР
- Этот ГОСТ входит в сборник:
- Единая система конструкторской документации. Правила выполнения чертежей различных изделий
- Ключевые слова документа:
- обозначения, подшипники качения, сборочные чертежи
Нормативные ссылки из текста ГОСТ 2.420-69:
- Ссылки на ГОСТы:
- ГОСТ 2.109-73 ГОСТ 2.770-68
Скачать ГОСТ 2.420-69 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
Поправки и изменения к ГОСТ 2.420-69:
-
Наименование, вид:Датарегистрации:начала действия:Ссылка:
-
Изменение №1 к ГОСТ 2.420-69
Тип изменения: Текстовое изменение
Номер изменения: 1
Регистрационный номер: 1481
Новое значение: -
1981-03-231981-01-01 -
Изменение №2 к ГОСТ 2.420-69
Тип изменения: Текстовое изменение
Номер изменения: 2
Регистрационный номер: 123
1998-04-201998-07-01
-

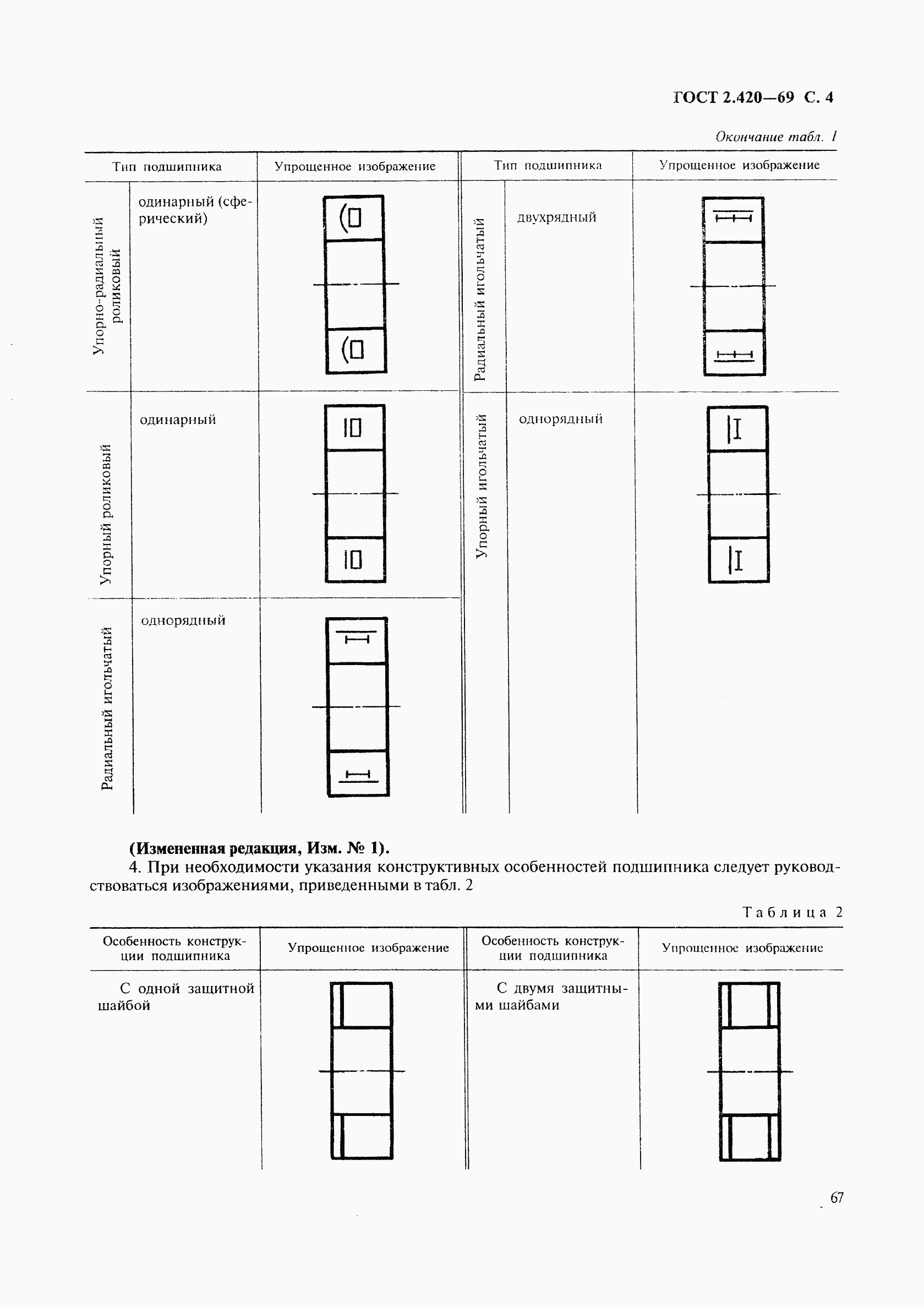

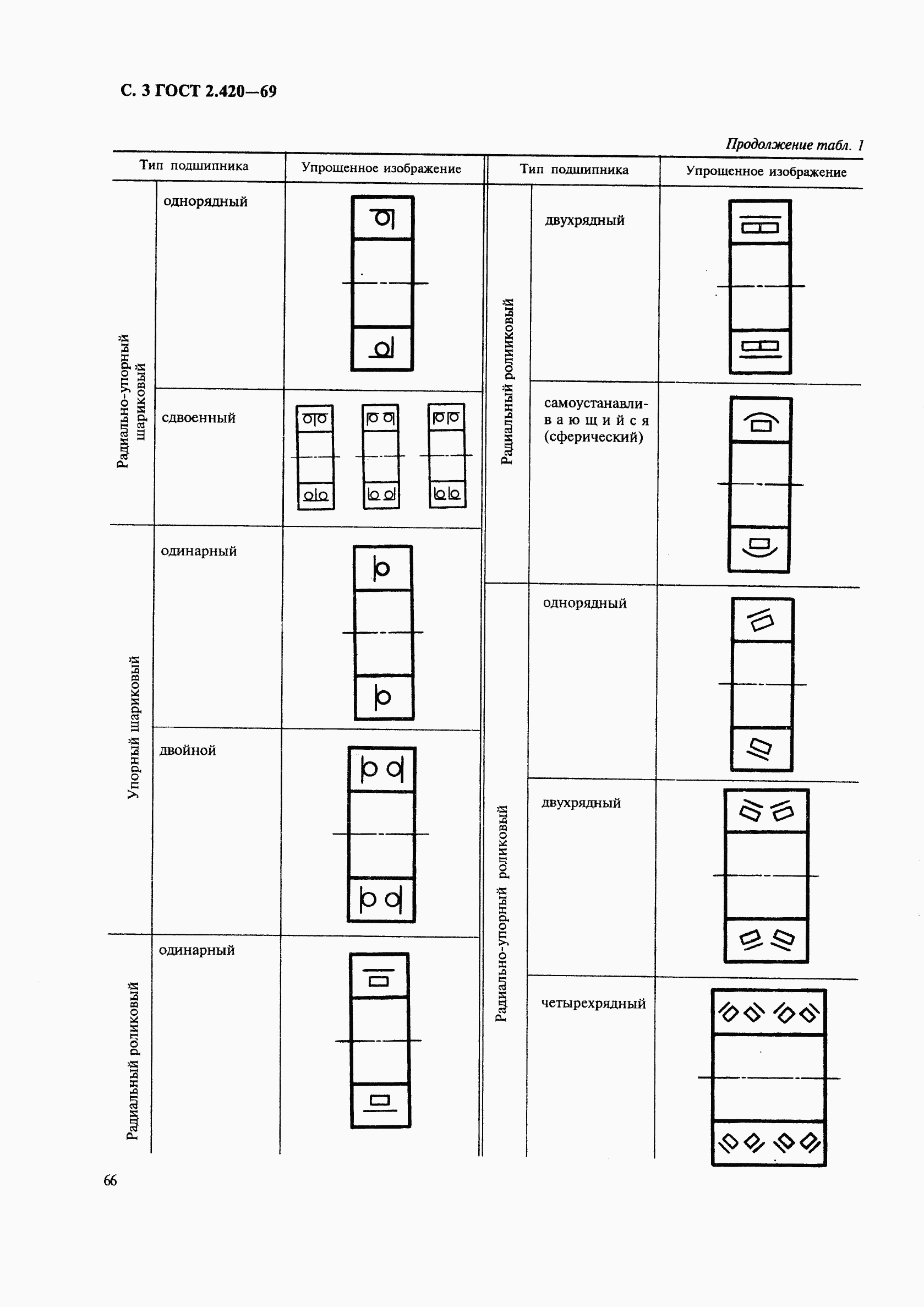

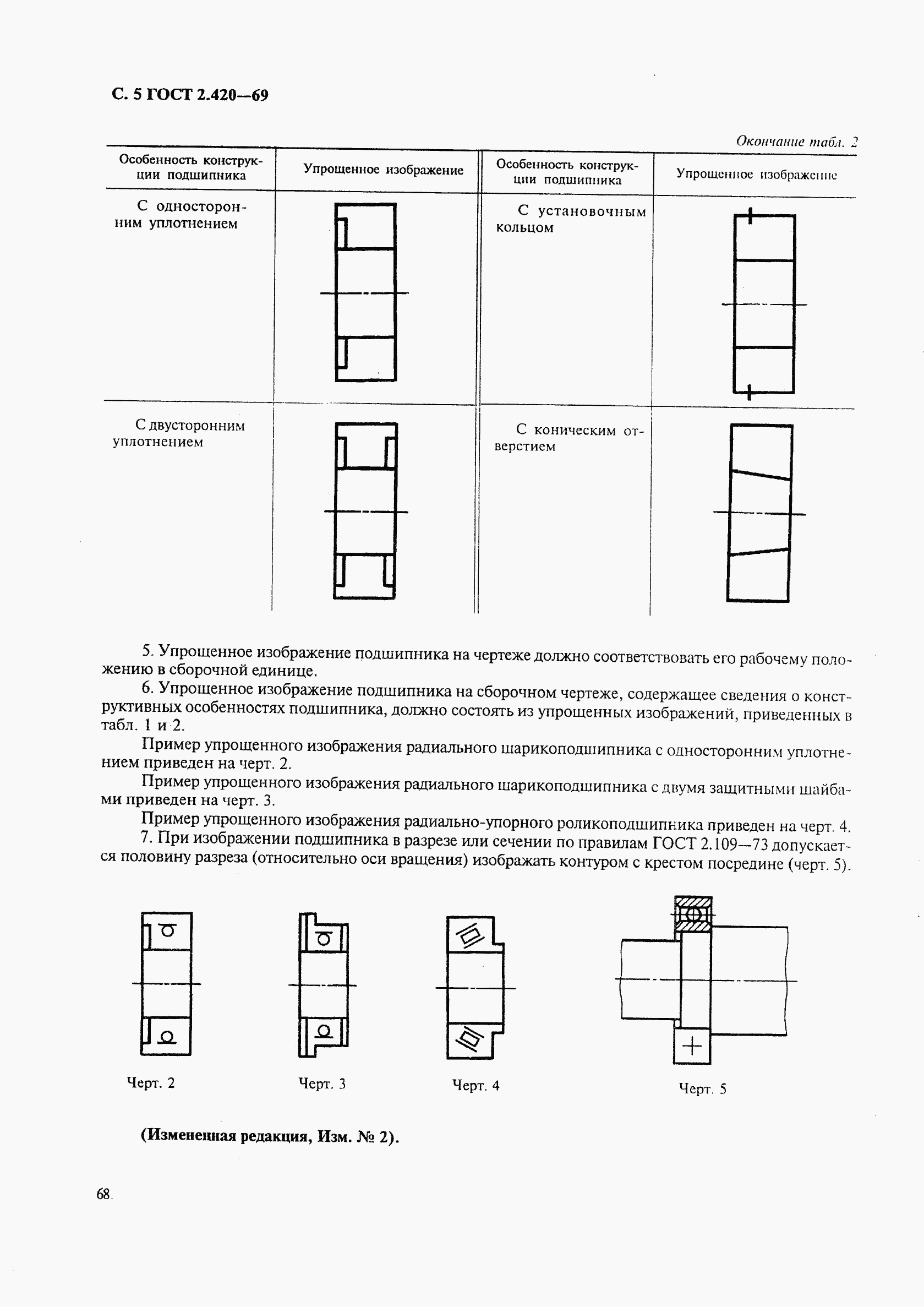

страница 1
-
страница 2
-
страница 3
-
страница 4
-
страница 5
