ГОСТ 2.770-68
ГОСТ 2.770-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Элементы кинематики
Категории ГОСТ 2.770-68 по ОКС:- 01. Общие положения
- 01.80. Графические обозначения
- 01.80.40 Графические обозначения для технических чертежей диаграмм, схем и соответствующей технической документации в области электротехники и электроники *стандарты, включеные в эту подгруппу, следует также включать в другие группы и/или подгруппы в соответствии
- Статус документа:
- действует, введён в действие 01.01.1971
- Название на английском языке:
- Unified system for design documentation. Graphic designations in diagrams. Cinematic elements
- Дата актуализации информации по стандарту:
- 28.06.2023, в 12:22 (менее года назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1971-01-01
- Дата последнего издания документа:
- 2004-11-01
Коды документа ГОСТ 2.770-68:
- Код КГС:
- Т52
- Код ОКСТУ:
- 0002
- Число страниц:
- 13
- Назначение ГОСТ 2.770-68:
- Настоящий стандарт устанавливает условные графические обозначения элементов машин и механизмов, а также характера и направления движения в схемах, изображенных в ортогональных проекциях, выполняемых во всех отраслях промышленности
- ГРНТИ индекс(ы):
- 811407
- Этот ГОСТ входит в сборник:
- Единая система конструкторской документации. Обозначения условные графические в схемах
- Ключевые слова документа:
- кинематика, обозначения, схемы
Нормативные ссылки из текста ГОСТ 2.770-68:
- Ссылки на ГОСТы:
- ГОСТ 2.721-74
Скачать ГОСТ 2.770-68 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
Поправки и изменения к ГОСТ 2.770-68:
-
Наименование, вид:Датарегистрации:начала действия:Ссылка:
-
Изменение №1 к ГОСТ 2.770-68
Тип изменения: Текстовое изменение
Номер изменения: 1
Регистрационный номер: 5224
Новое значение: -
1981-12-031982-01-01
-

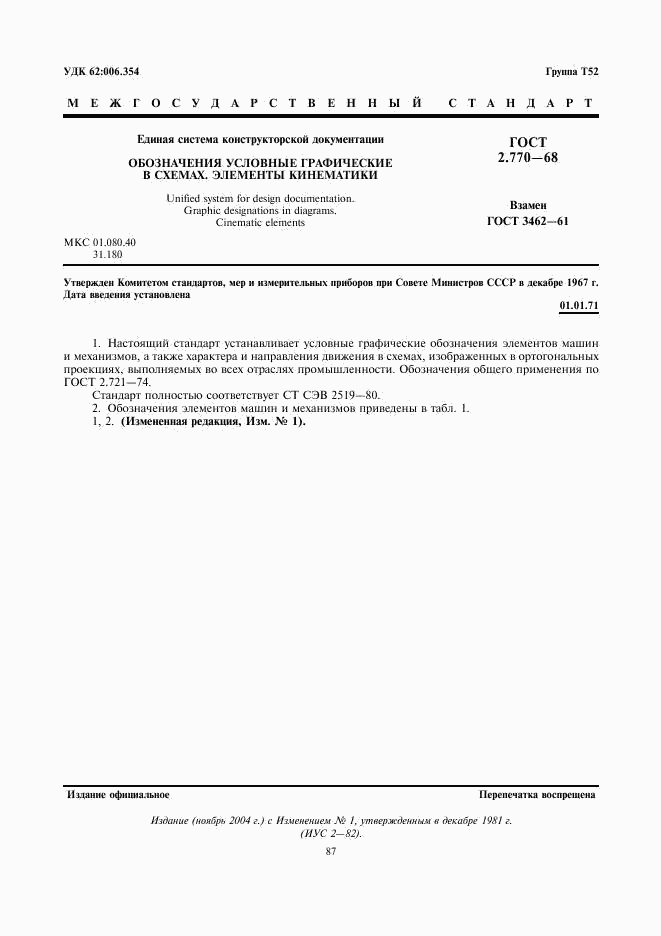

страница 1
-

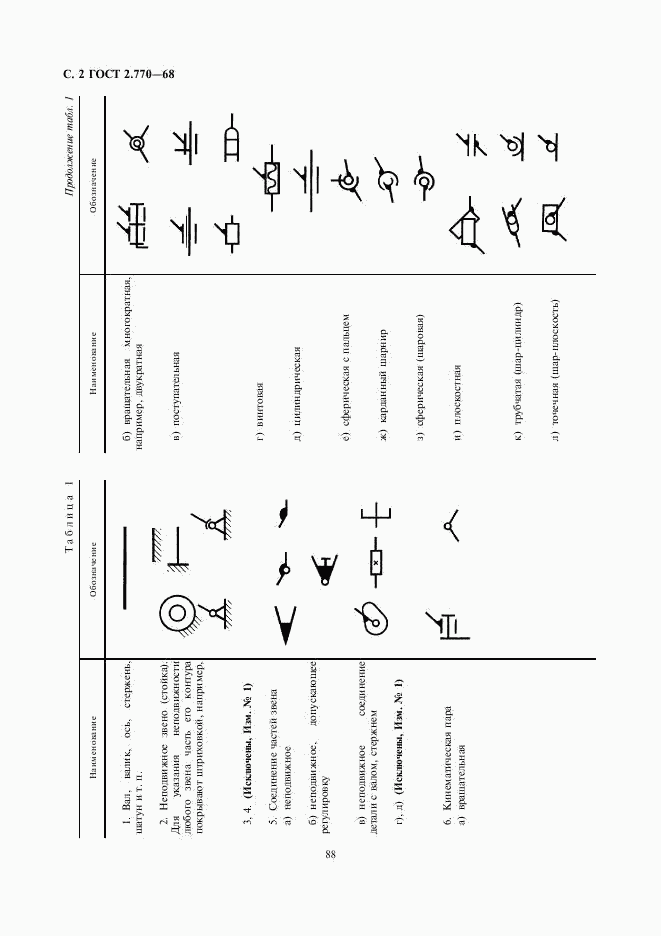

страница 2
-

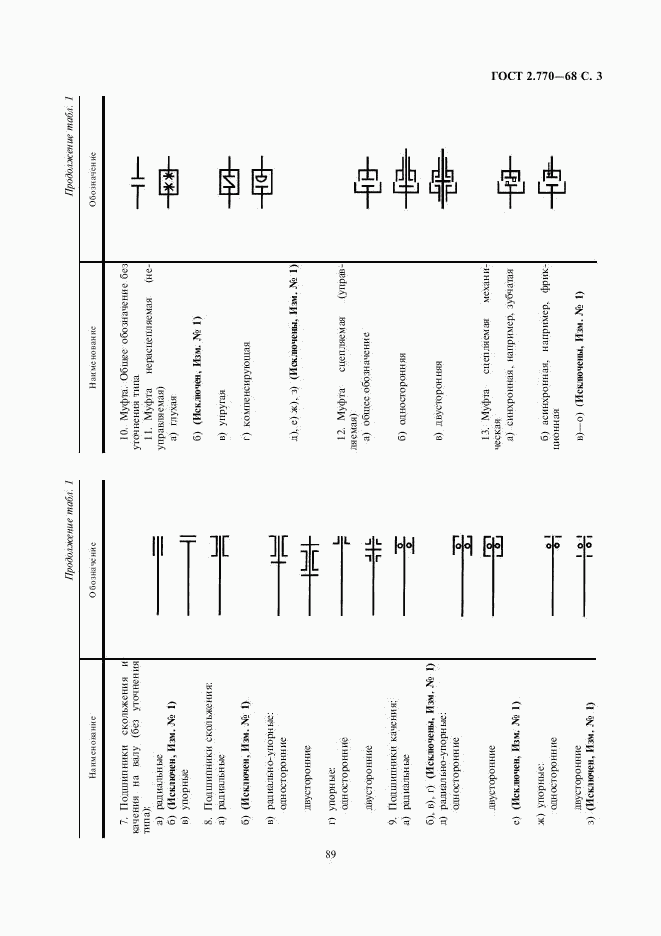

страница 3
-

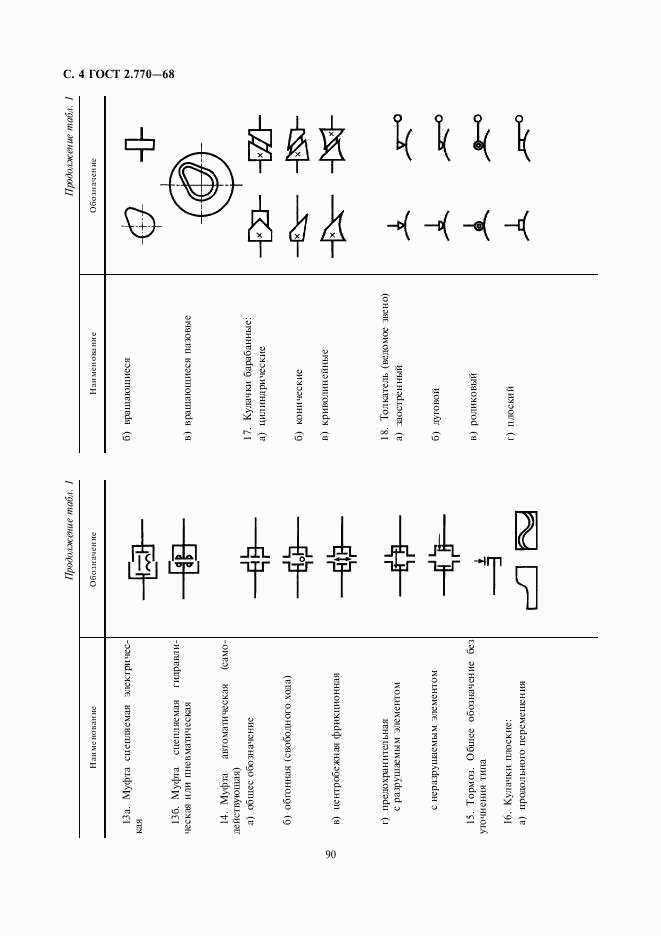

страница 4
-
страница 5
-

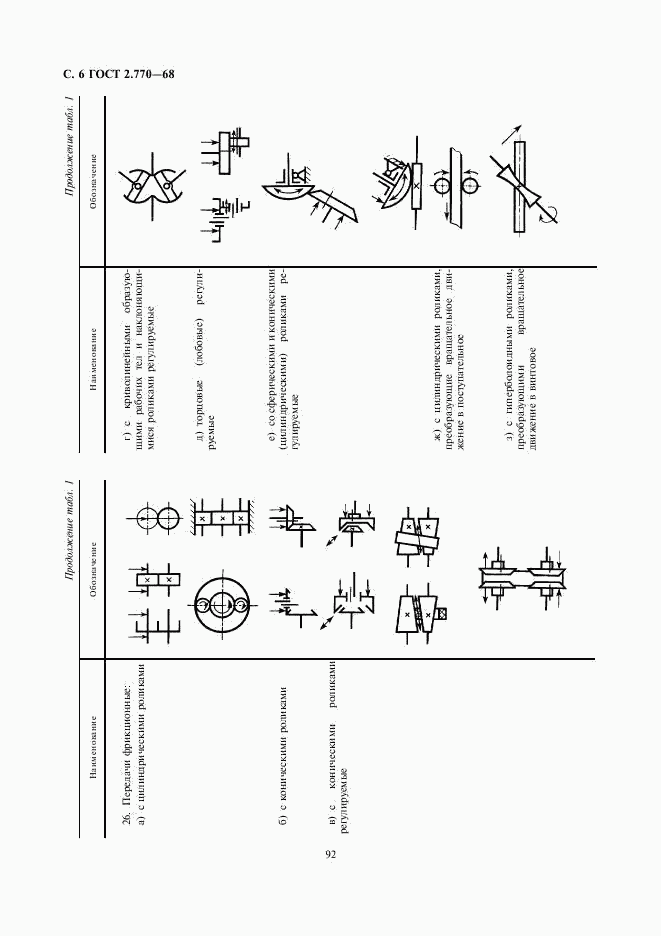

страница 6
-

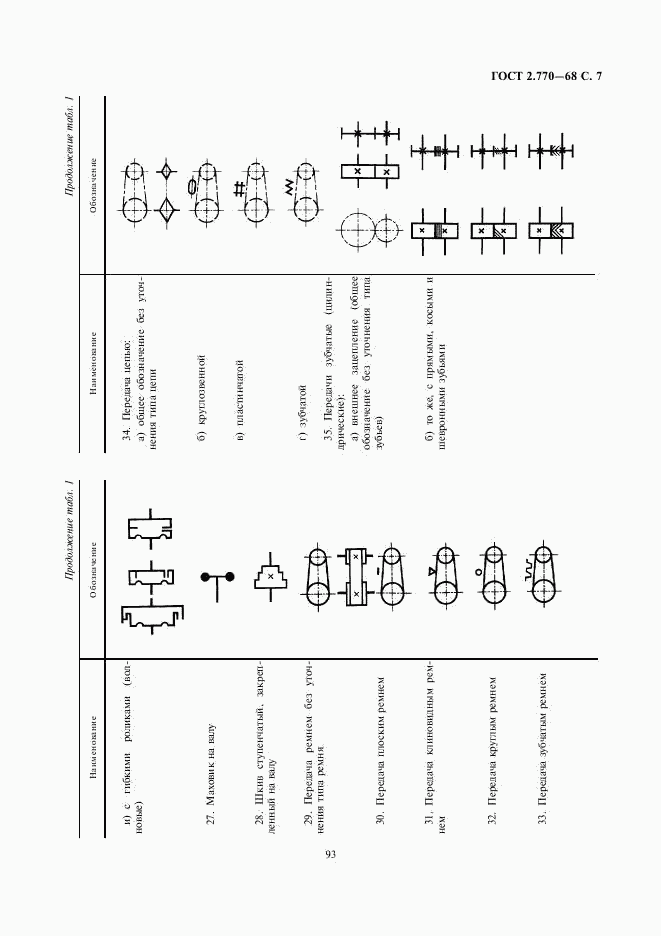

страница 7
-
страница 8
-
страница 9
-
страница 10
-

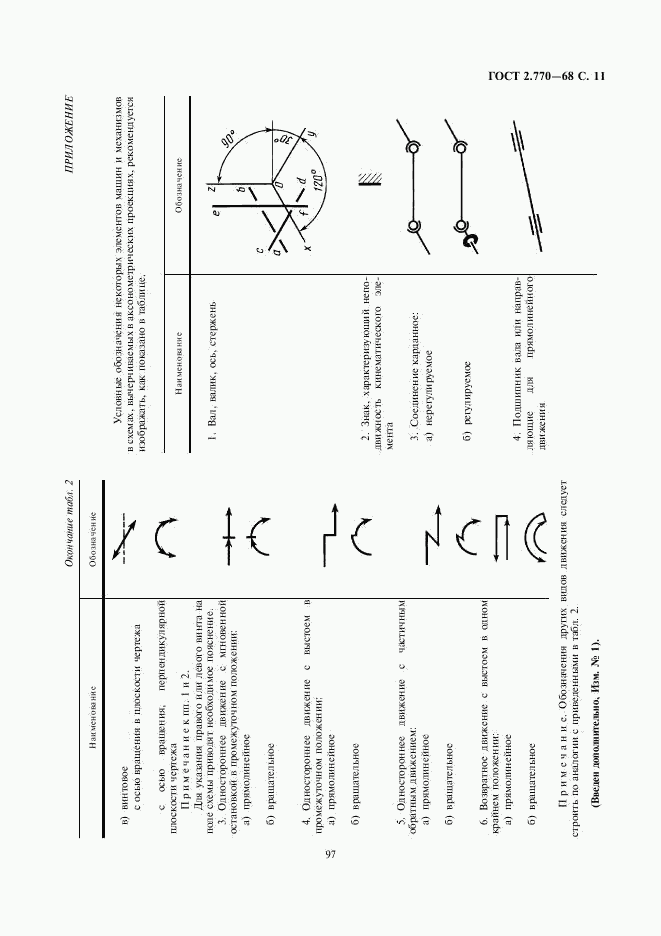

страница 11
-
страница 12
-

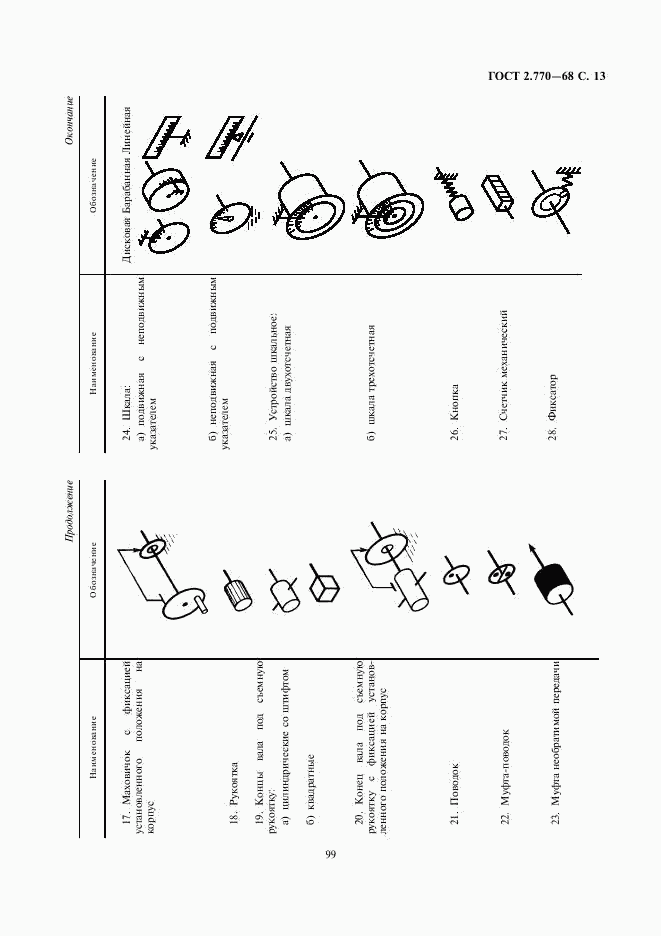

страница 13
