ГОСТ 2.701-84
ГОСТ 2.701-84 Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению
Категории ГОСТ 2.701-84 по ОКС:- Статус документа:
- заменен, введён в действие 01.07.1985
- Название на английском языке:
- Unified system design documentation. Diagrams. Kinds and types. General requirements for fulfilment
- Дата актуализации информации по стандарту:
- 09.09.2019, в 13:47 (более года назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1985-07-01
- Срок действия ограничен:
- 01.07.2009
- Дата последнего издания документа:
- 2007-11-01
Коды документа ГОСТ 2.701-84:
- Код КГС:
- Т52
- Код ОКСТУ:
- 0002
- Число страниц:
- 12
- Назначение ГОСТ 2.701-84:
- Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности, а также электрические схемы энергетических сооружений (электрических станций, электрооборудования промышленных предприятий и т. п.), устанавливает виды и типы схем и общие требования к их выполнению
- ГРНТИ индекс(ы):
- 811407
- Этот ГОСТ входит в сборник:
- Единая система конструкторской документации
- Ключевые слова документа:
- документы, схеиы, чертежи
Нормативные ссылки из текста ГОСТ 2.701-84:
- Ссылки на ГОСТы:
- ГОСТ 2.004-88 ГОСТ 2.104-2006 ГОСТ 2.201-80 ГОСТ 2.301-68
- Ссылки на прочие:
- СТ СЭВ 527-77
Скачать ГОСТ 2.701-84 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
Поправки и изменения к ГОСТ 2.701-84:
-
Наименование, вид:Датарегистрации:начала действия:Ссылка:
-
Изменение №1 к ГОСТ 2.701-84
Тип изменения: Текстовое изменение
Номер изменения: 1
Регистрационный номер: 825
Новое значение: -
1989-03-291990-01-01 -
Изменение №2 к ГОСТ 2.701-84
Тип изменения: Текстовое изменение
Номер изменения: 2
Регистрационный номер: 1254
Новое значение: -
1991-07-151992-01-01
-
страница 1
-

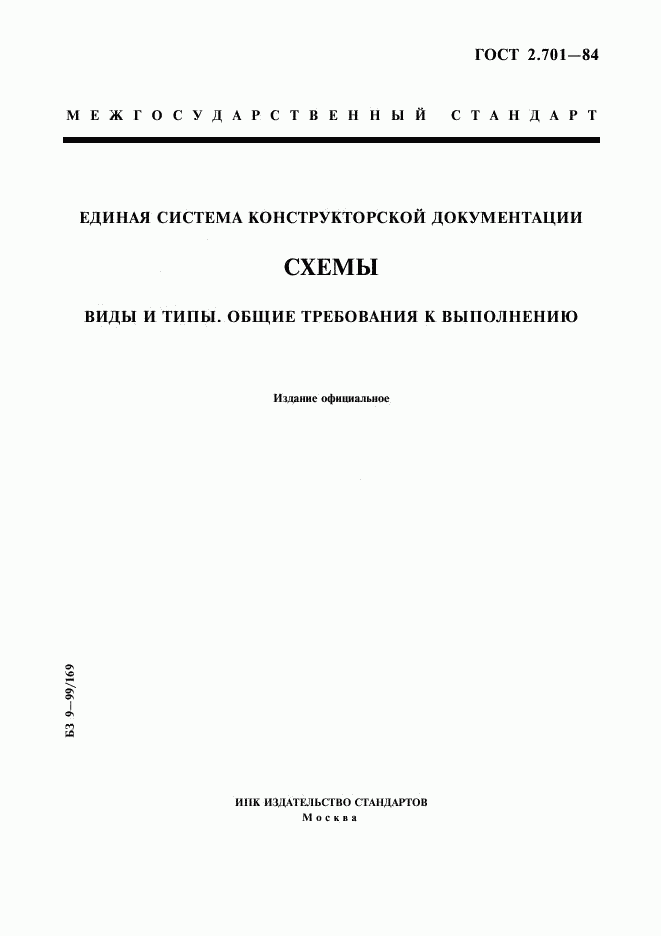

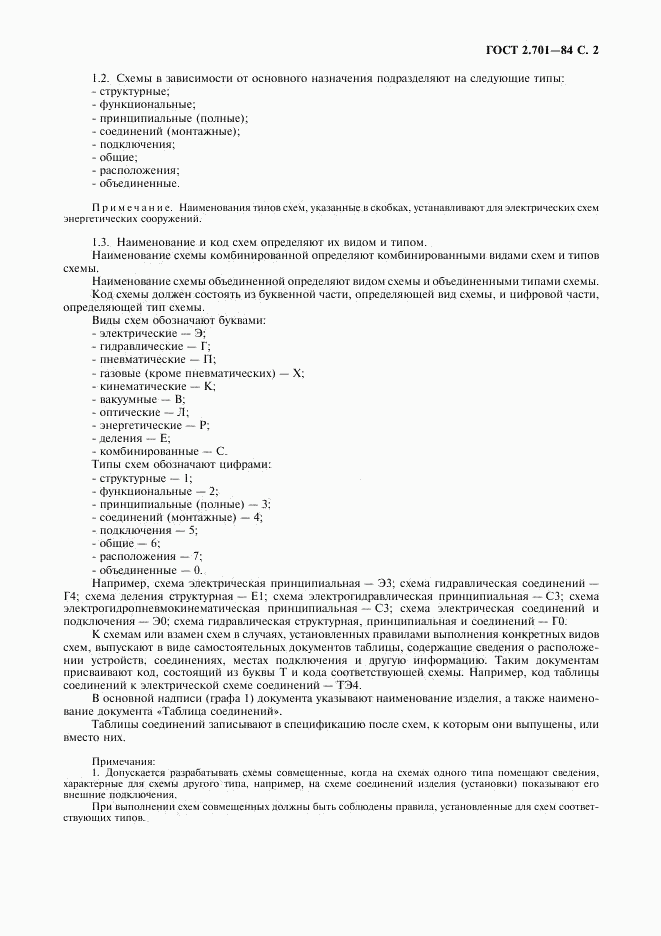

страница 2
-
страница 3
-

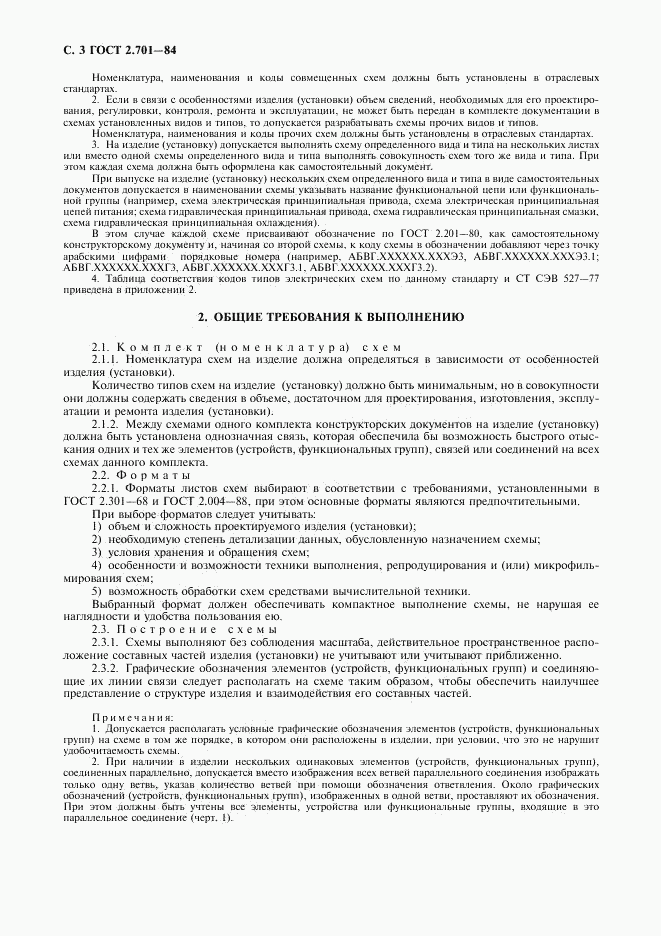

страница 4
-

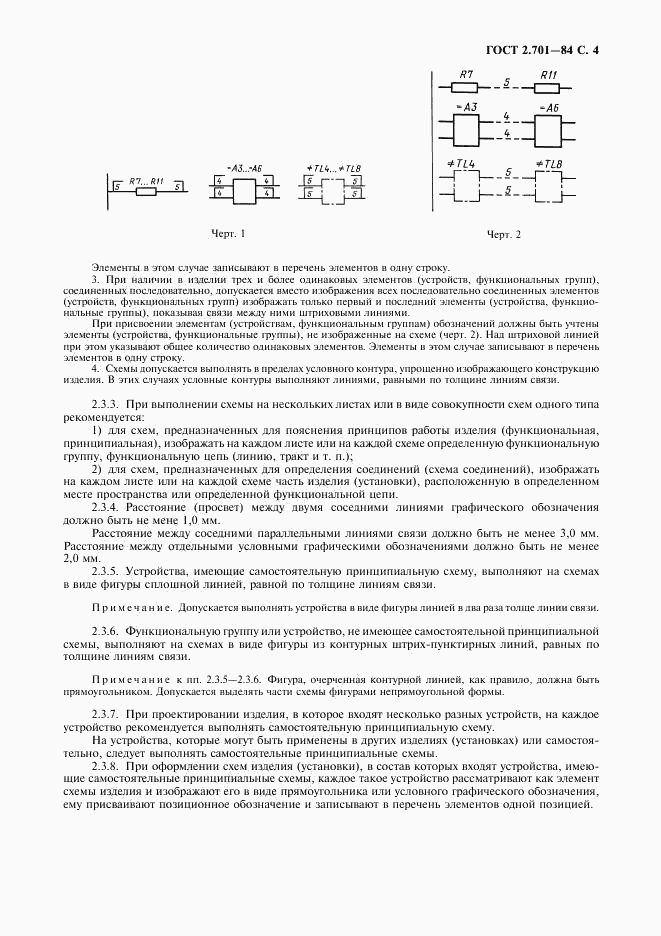

страница 5
-

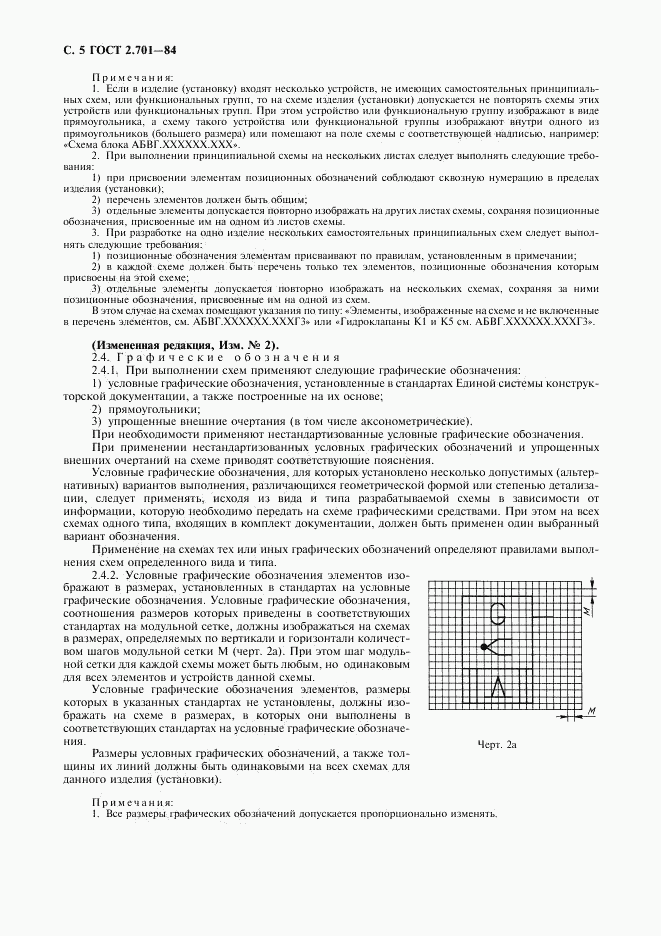

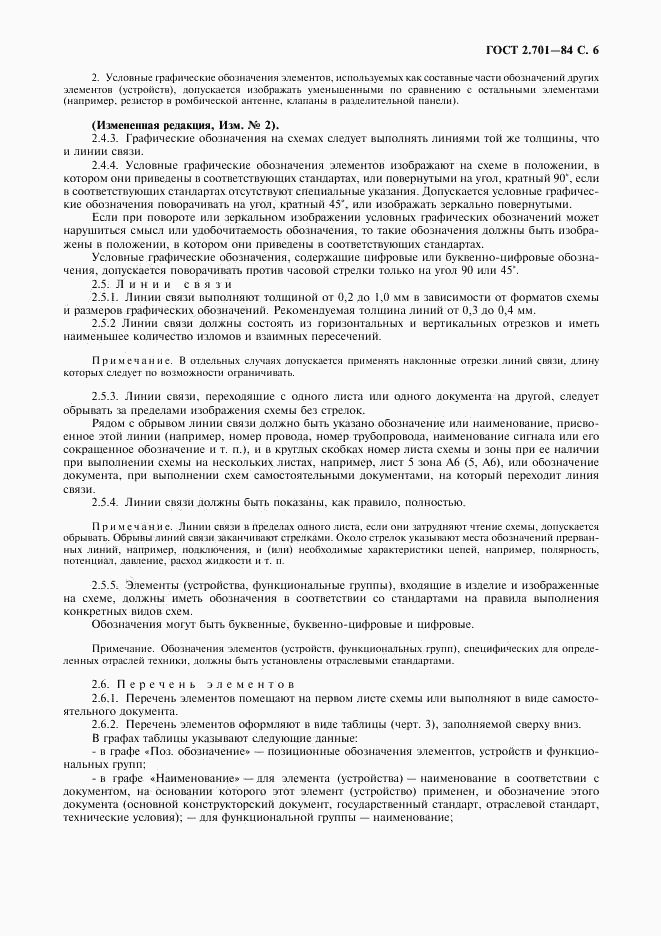

страница 6
-
страница 7
-

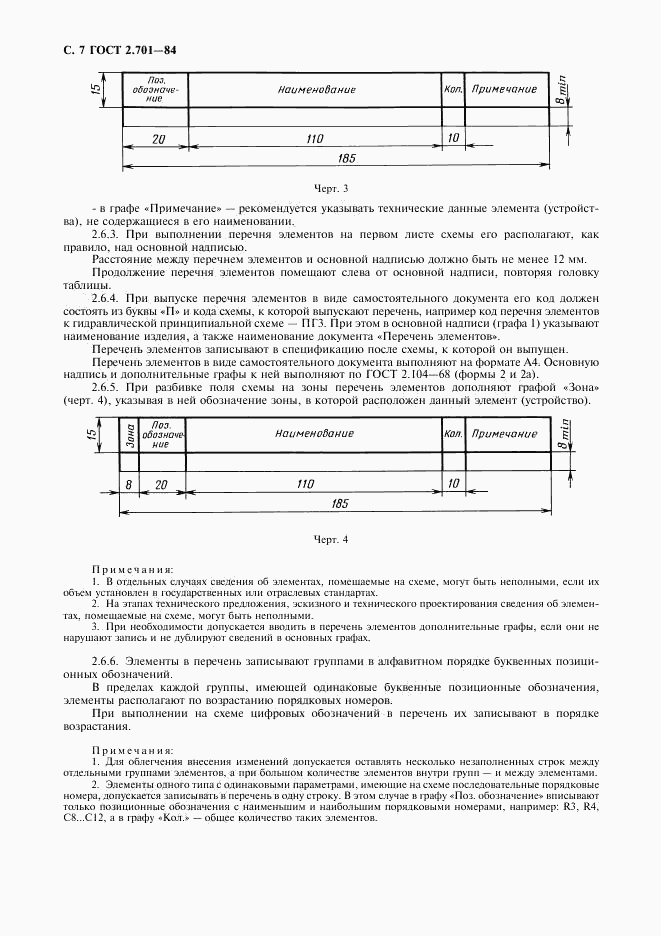

страница 8
-

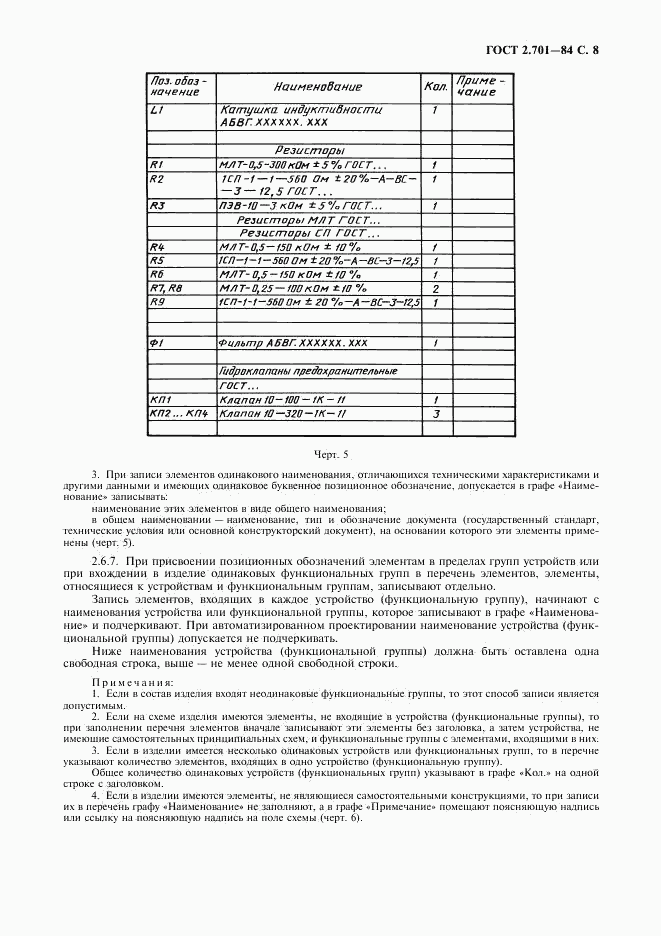

страница 9
-

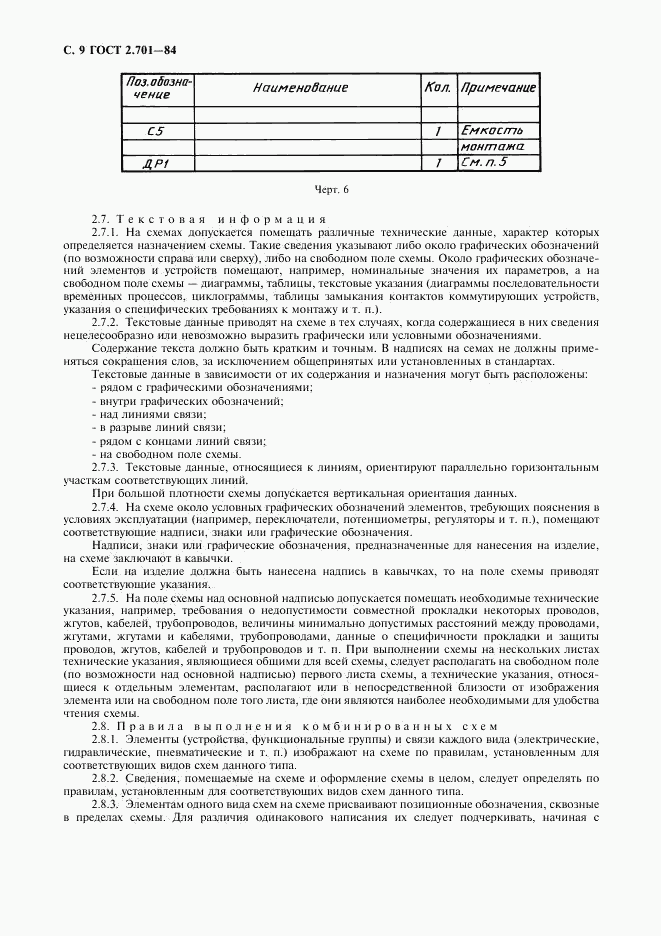

страница 10
-

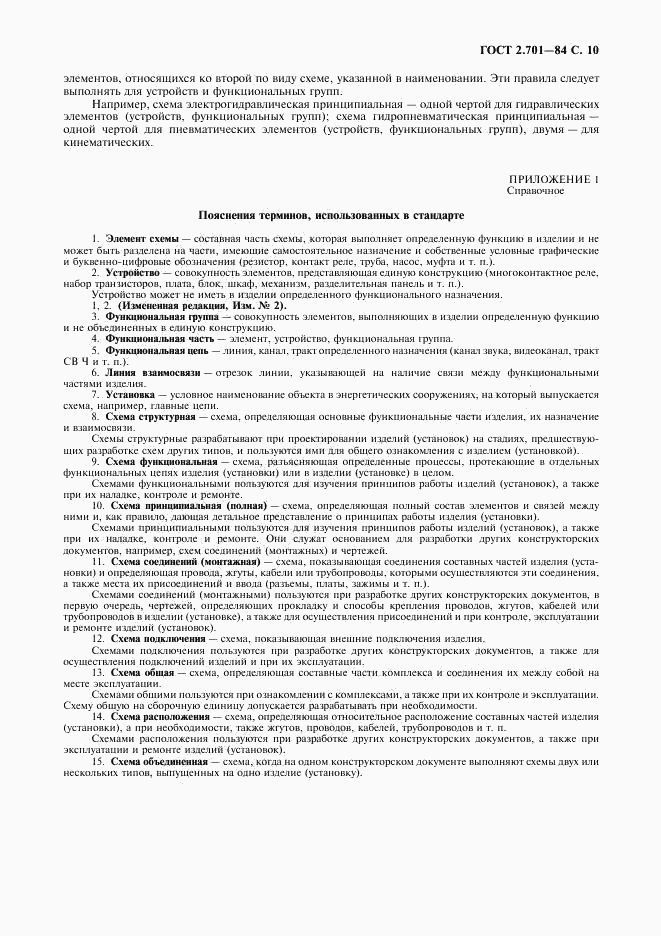

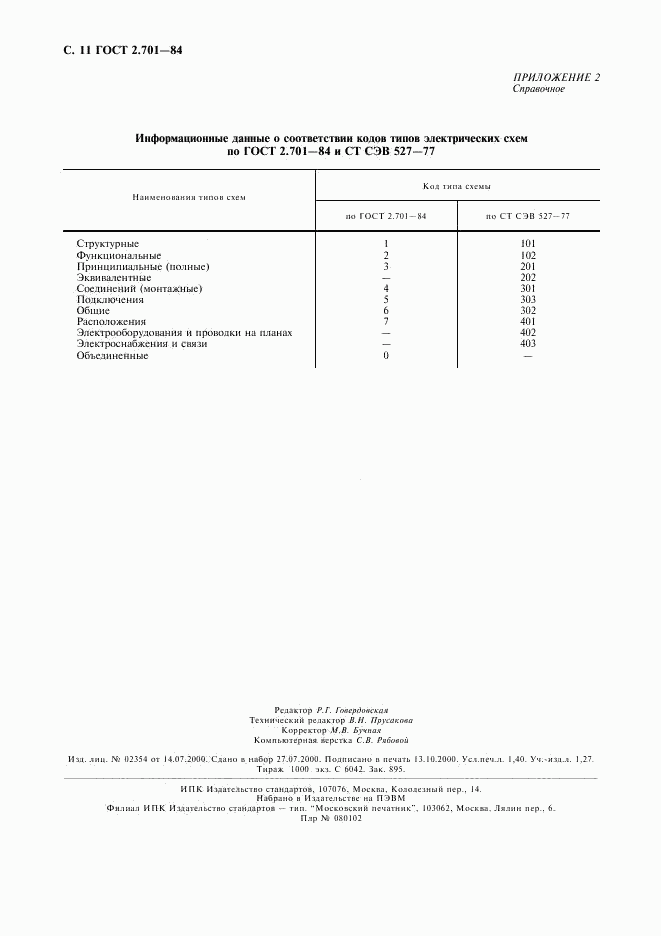

страница 11
-
страница 12
