ГОСТ 2.704-76 Единая система конструкторской документации. Правила выполнения гидравлических и пневматических схем

Категории ГОСТ 2.704-76 по ОКС:
Статус документа:
заменен, введён в действие 01.01.1978
Название на английском языке:
Unified system for design documentation. Rules for making hydraulic and pneumatic diagrams
Дата актуализации информации по стандарту:
09.09.2019, в 13:47 (более года назад)
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
1978-01-01
Срок действия ограничен:
01.01.2012
Дата последнего издания документа:
2007-11-01
Коды документа ГОСТ 2.704-76:
Код КГС:
Т52
Код ОКСТУ:
0002
Число страниц:
13
Назначение ГОСТ 2.704-76:
Настоящий стандарт устанавливает правила выполнения гидравлических и пневматических схем изделий всех отраслей промышленности
ГРНТИ индекс(ы):
811407
Этот ГОСТ входит в сборник:
Единая система конструкторской документации
Ключевые слова документа:
гидравлические схемы, обозначения, пневматические схемы
Нормативные ссылки из текста ГОСТ 2.704-76:

Скачать ГОСТ 2.704-76 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
11/12/2011 22:57
1057
0.65 Мб

Поправки и изменения к ГОСТ 2.704-76:

  • Наименование, вид:
    Дата
    регистрации:
    начала действия:
  • Изменение №1 к ГОСТ 2.704-76

    Тип изменения: Текстовое изменение
    Номер изменения: 1
    Регистрационный номер: 1480
    Новое значение: -

    1981-03-23
    1982-01-01

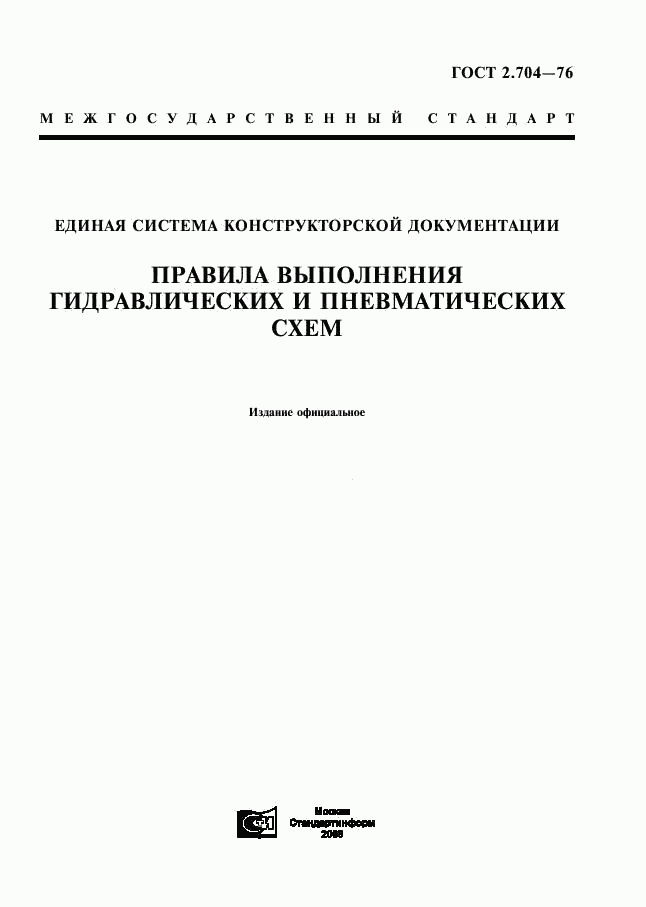

  • ГОСТ 2.704-76, страница 1 страница 1

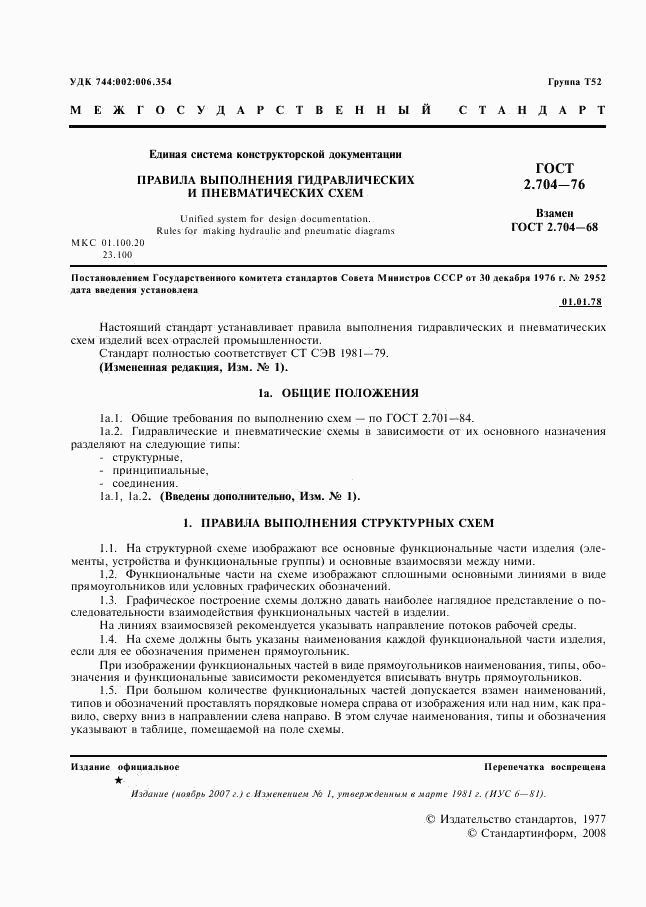

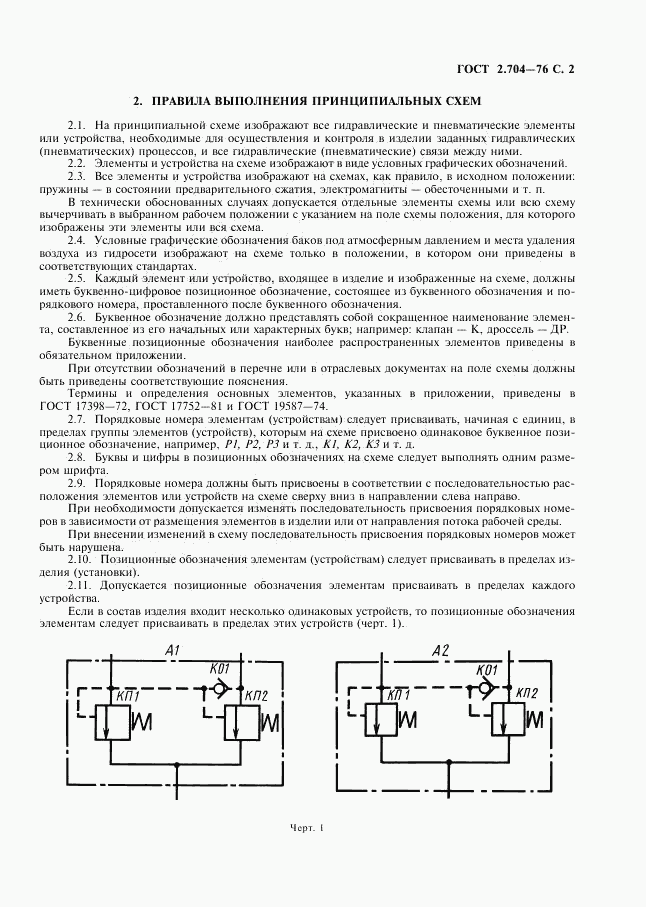

  • ГОСТ 2.704-76, страница 2 страница 2

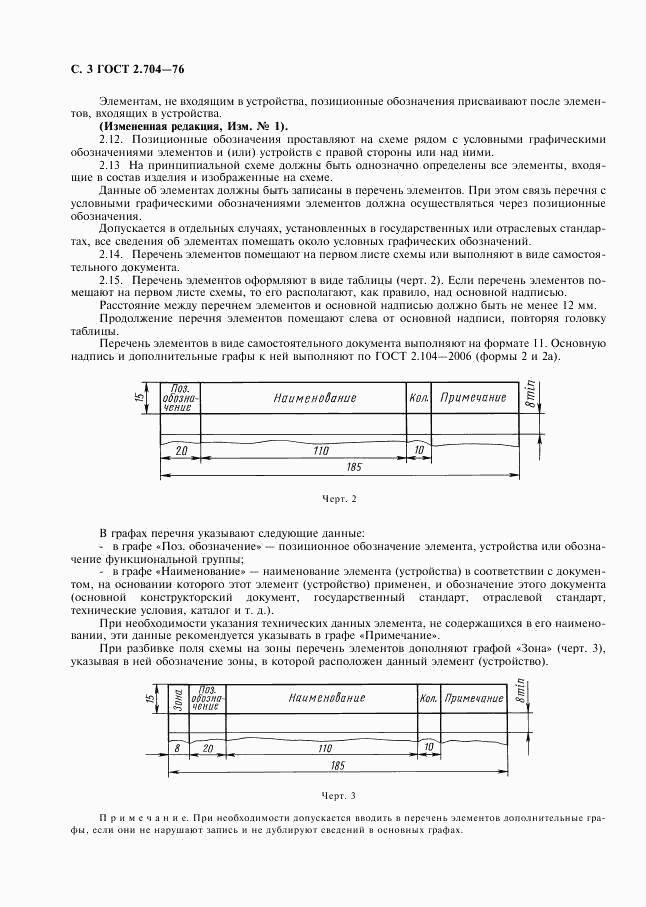

  • ГОСТ 2.704-76, страница 3 страница 3

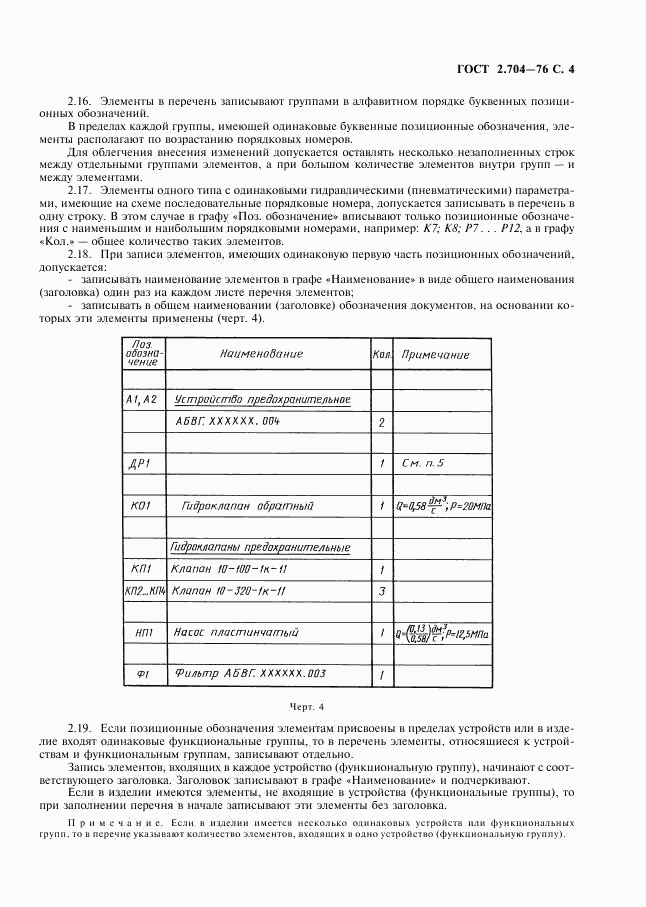

  • ГОСТ 2.704-76, страница 4 страница 4

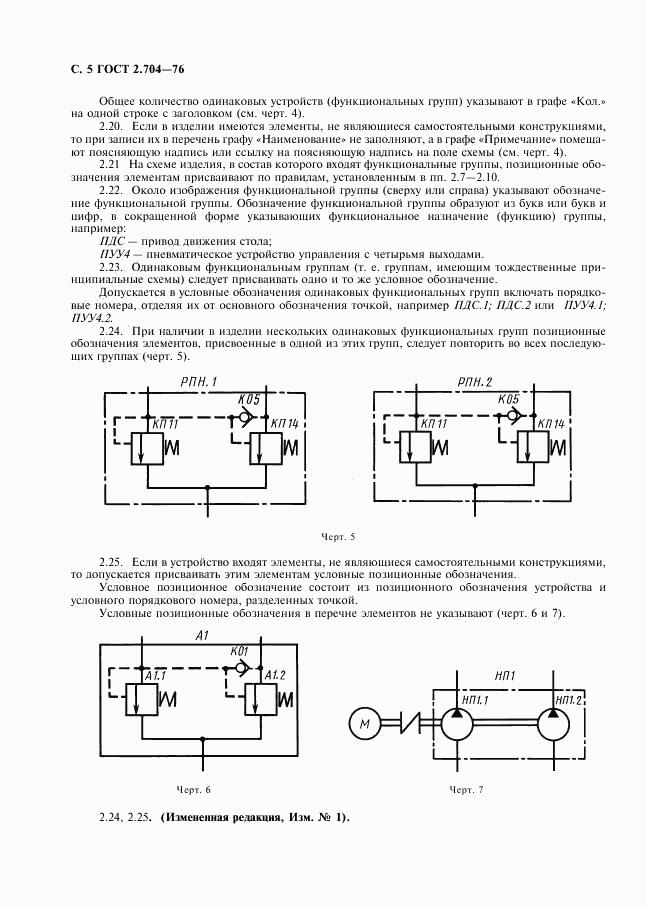

  • ГОСТ 2.704-76, страница 5 страница 5

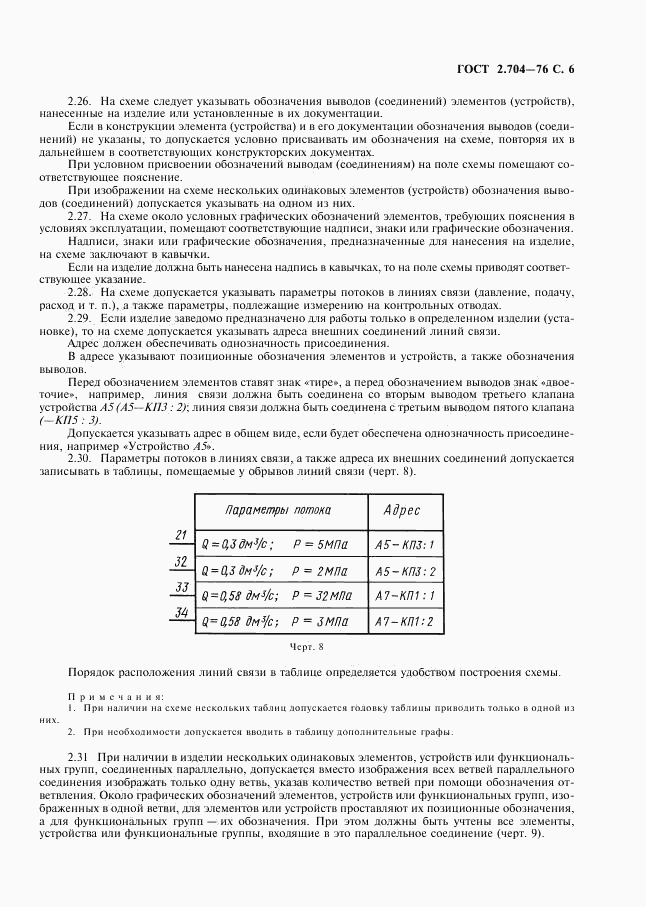

  • ГОСТ 2.704-76, страница 6 страница 6

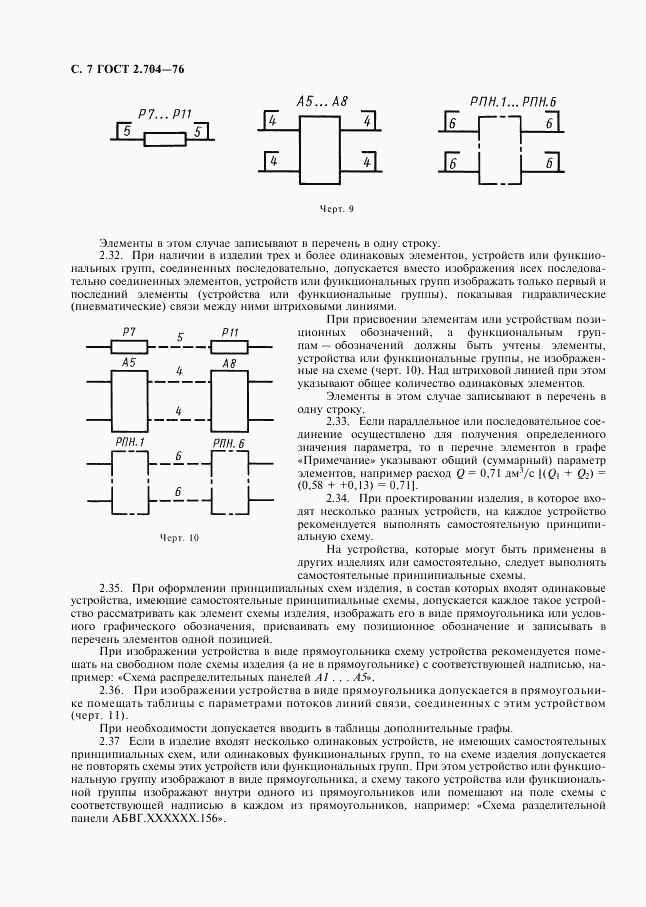

  • ГОСТ 2.704-76, страница 7 страница 7
  • ГОСТ 2.704-76, страница 8 страница 8

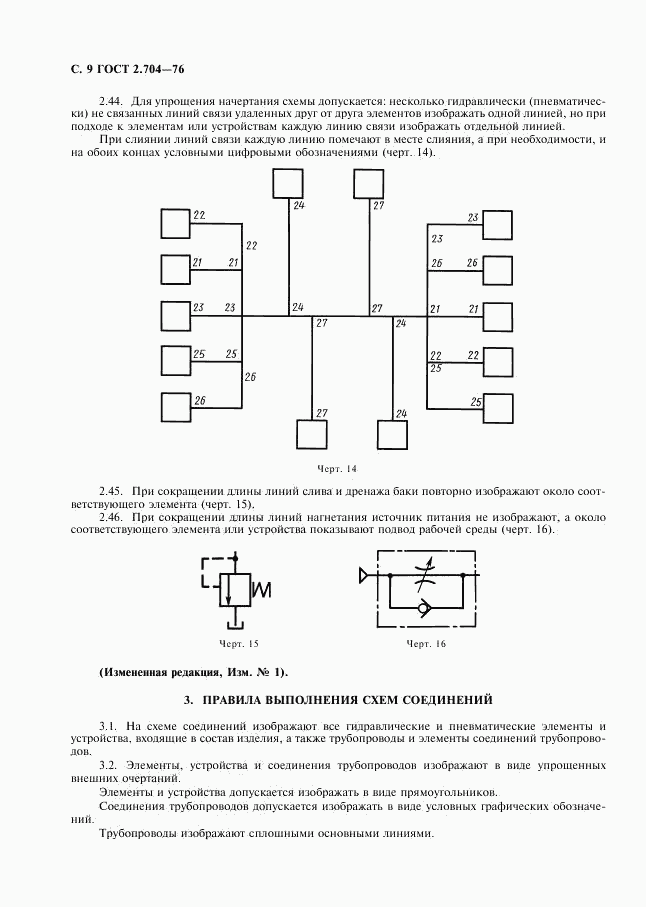

  • ГОСТ 2.704-76, страница 9 страница 9

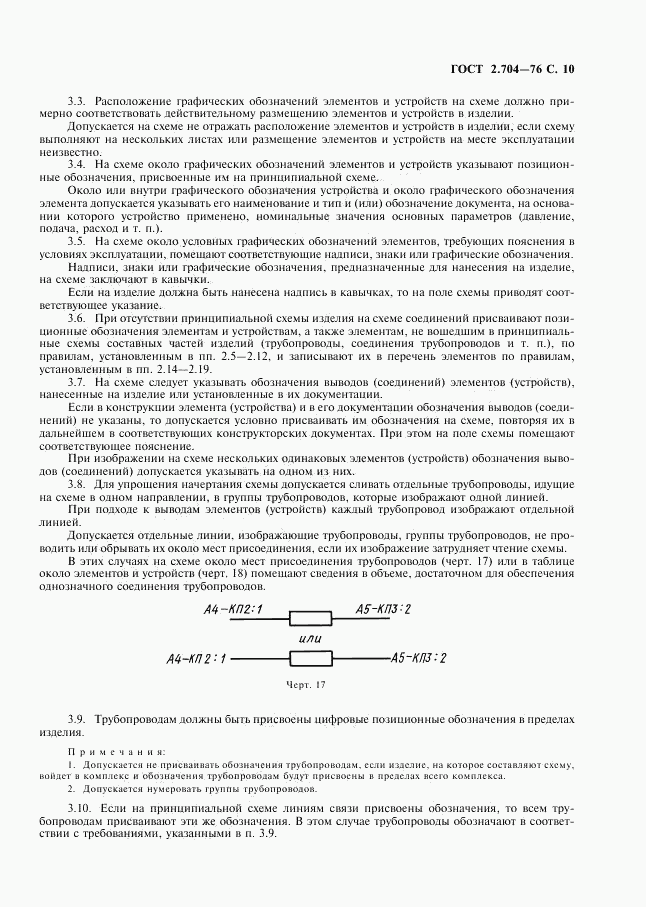

  • ГОСТ 2.704-76, страница 10 страница 10

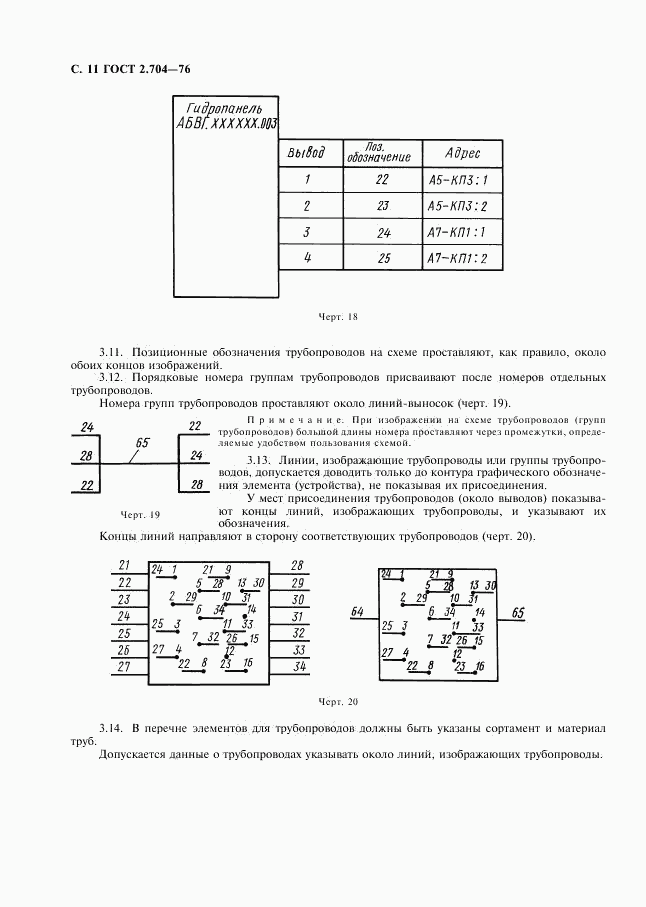

  • ГОСТ 2.704-76, страница 11 страница 11

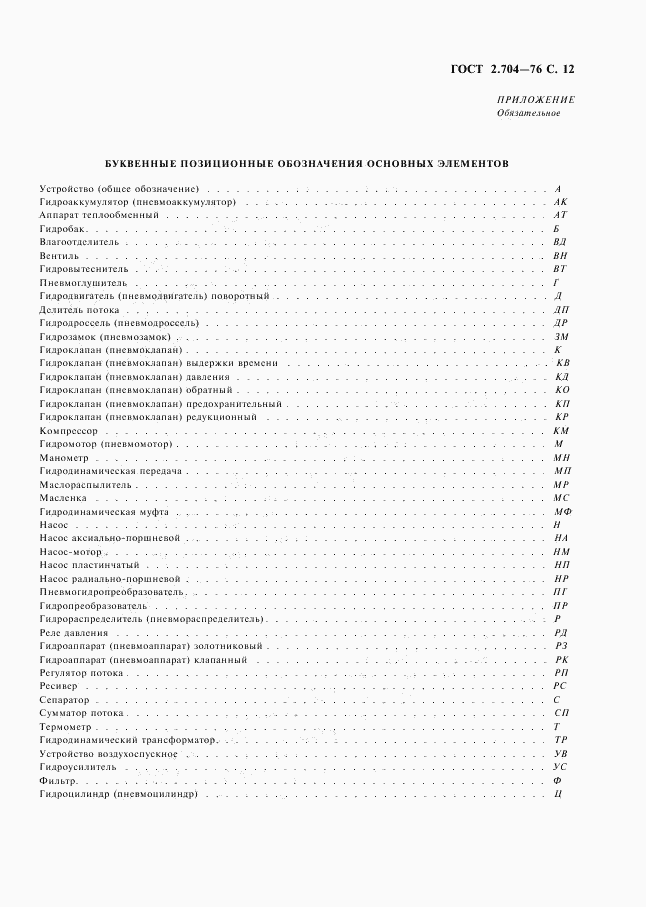

  • ГОСТ 2.704-76, страница 12 страница 12
  • ГОСТ 2.704-76, страница 13 страница 13
