ГОСТ 2.728-74 Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы

Категории ГОСТ 2.728-74 по ОКС:
Статус документа:
действует, введён в действие 01.07.1975
Название на английском языке:
Unified system for design documentation. Graphical symbols in diagrams. Resistrors, capacitors
Дата актуализации информации по стандарту:
09.09.2019, в 13:53 (более года назад)
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
1975-07-01
Дата последнего издания документа:
2010-05-18
Коды документа ГОСТ 2.728-74:
Код КГС:
Т52
Код ОКСТУ:
0002;3414;3403
Число страниц:
14
Назначение ГОСТ 2.728-74:
Настоящий стандарт устанавливает графические обозначения резисторов и конденсаторов на схемах, выполняемых вручную или автоматизированным способом во всех отраслях промышленности
ГРНТИ индекс(ы):
811407;455931
Этот ГОСТ входит в сборник:
Единая система конструкторской документации. Обозначения условные графические в схемах
Ключевые слова документа:
конденсаторы, обозначения, резисторы
Нормативные ссылки из текста ГОСТ 2.728-74:

Скачать ГОСТ 2.728-74 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
11/12/2011 22:57
1693
0.46 Мб
11/12/2011 23:03
1293
0.25 Мб

Поправки и изменения к ГОСТ 2.728-74:

  • Наименование, вид:
    Дата
    регистрации:
    начала действия:
  • Изменение №1 к ГОСТ 2.728-74

    Тип изменения: Текстовое изменение
    Номер изменения: 1
    Регистрационный номер: 4304
    Новое значение: -

    1980-08-18
    1981-01-01
  • Изменение №2 к ГОСТ 2.728-74

    Тип изменения: Текстовое изменение
    Номер изменения: 2
    Регистрационный номер: 1255
    Новое значение: -

    1991-07-15
    1992-01-01

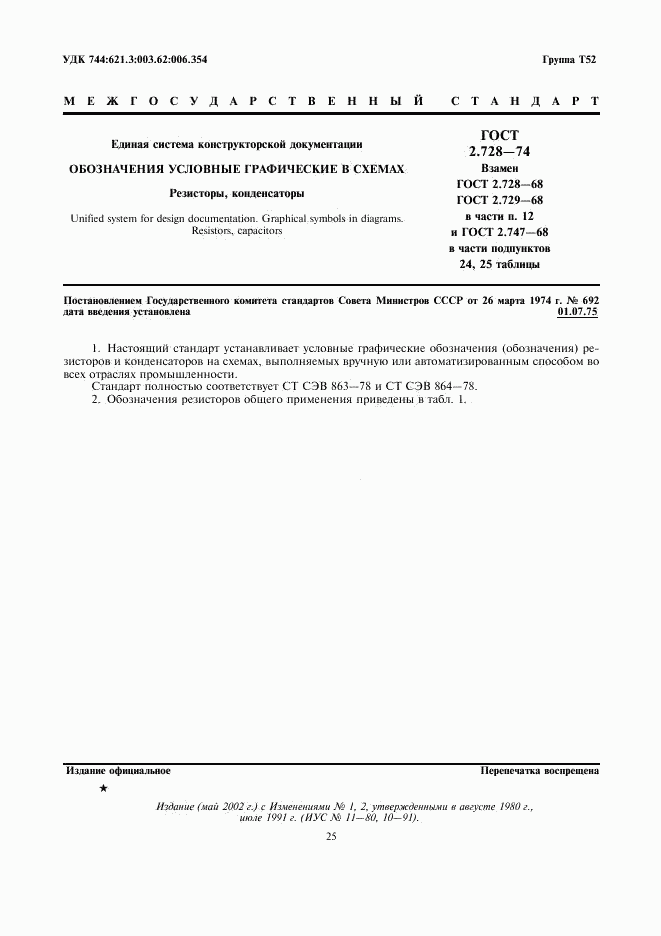

  • ГОСТ 2.728-74, страница 1 страница 1

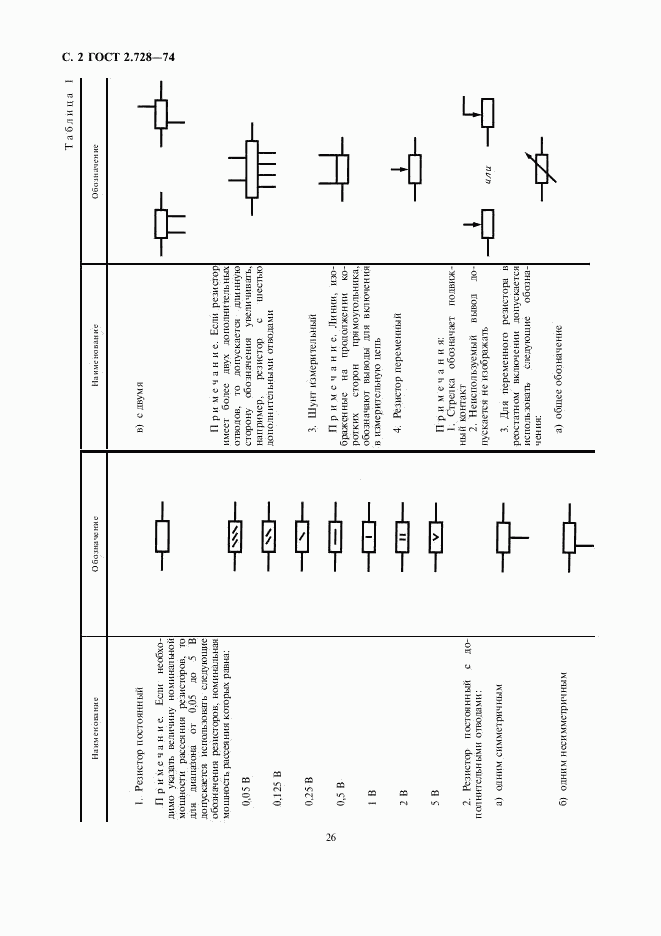

  • ГОСТ 2.728-74, страница 2 страница 2

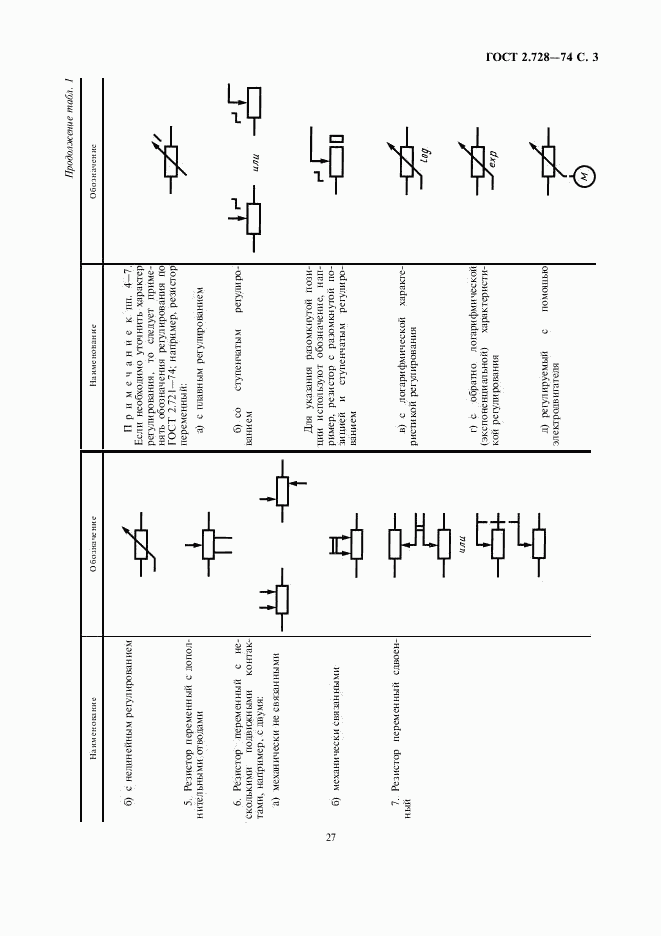

  • ГОСТ 2.728-74, страница 3 страница 3

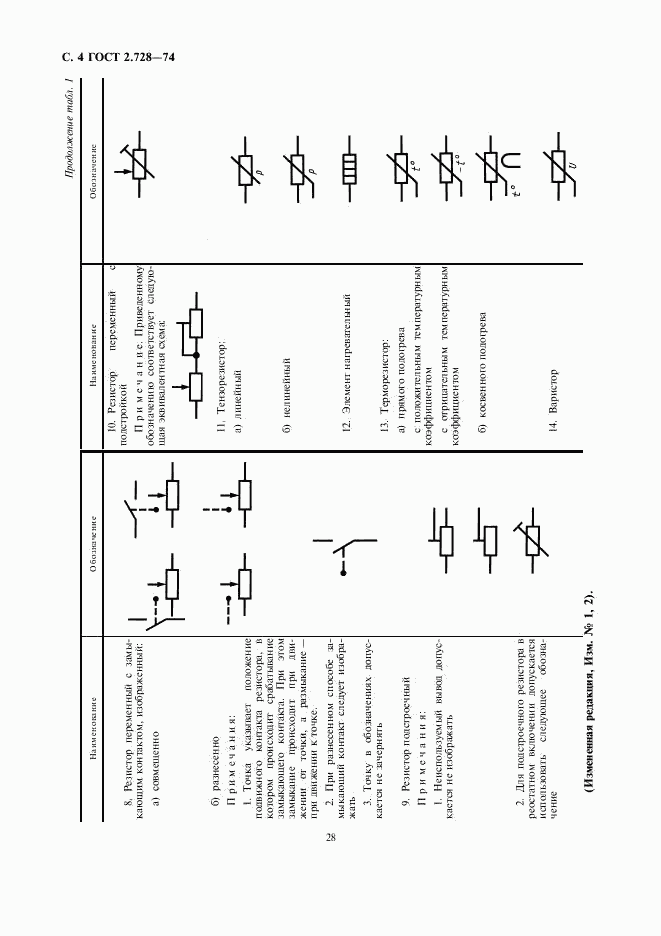

  • ГОСТ 2.728-74, страница 4 страница 4

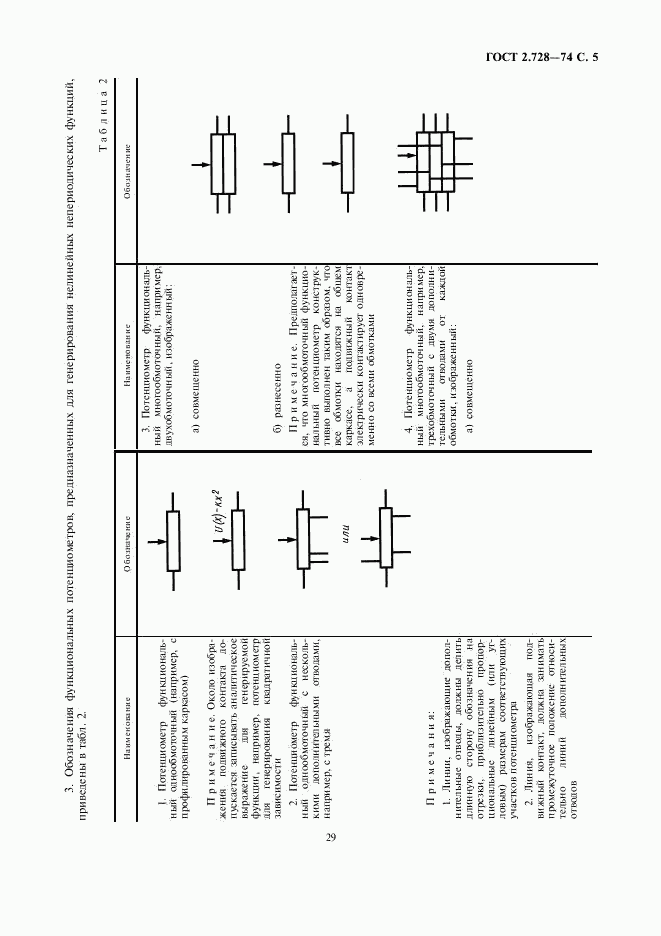

  • ГОСТ 2.728-74, страница 5 страница 5

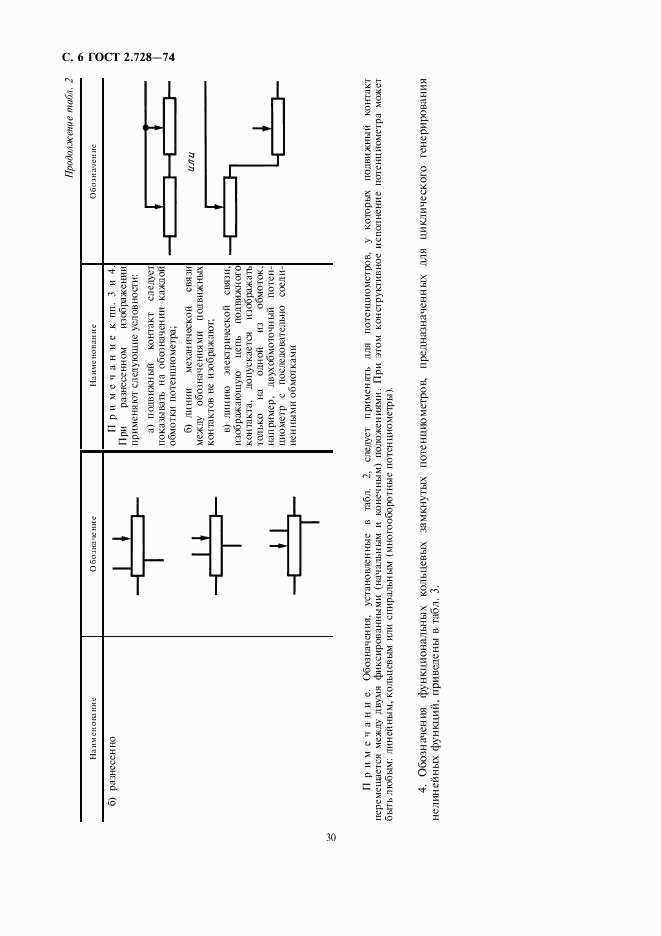

  • ГОСТ 2.728-74, страница 6 страница 6

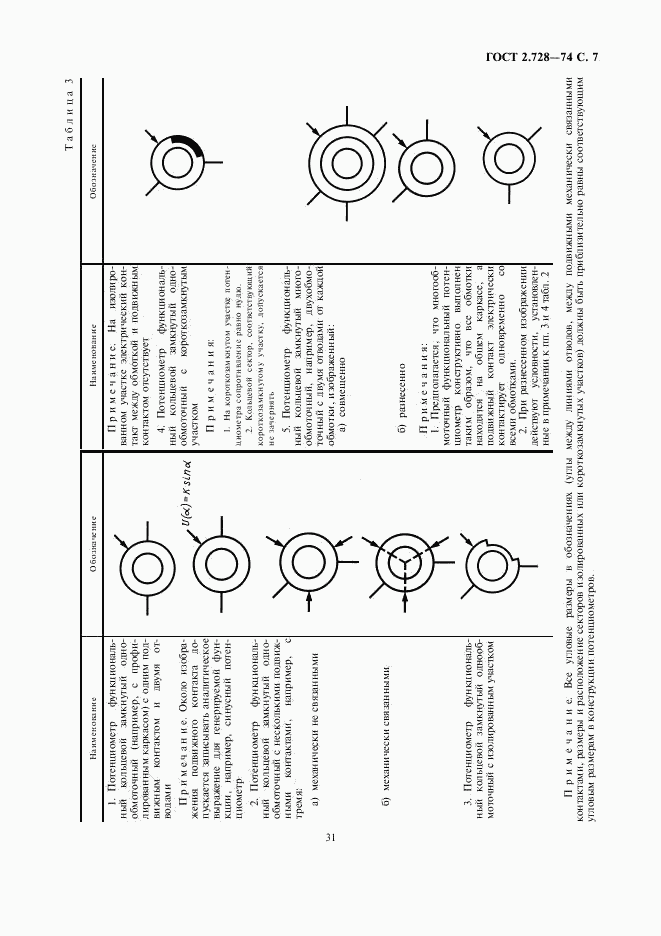

  • ГОСТ 2.728-74, страница 7 страница 7

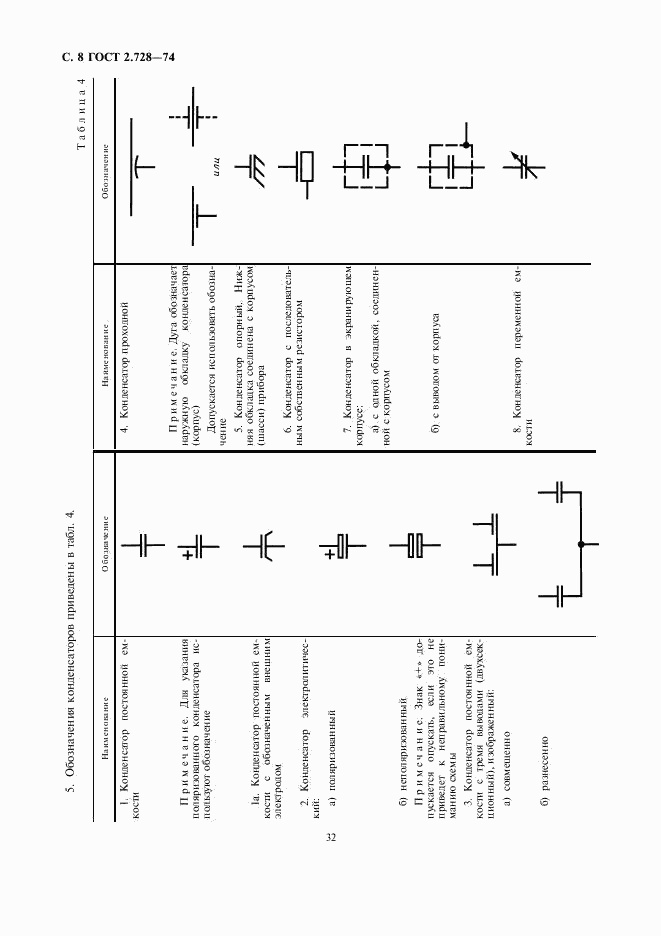

  • ГОСТ 2.728-74, страница 8 страница 8

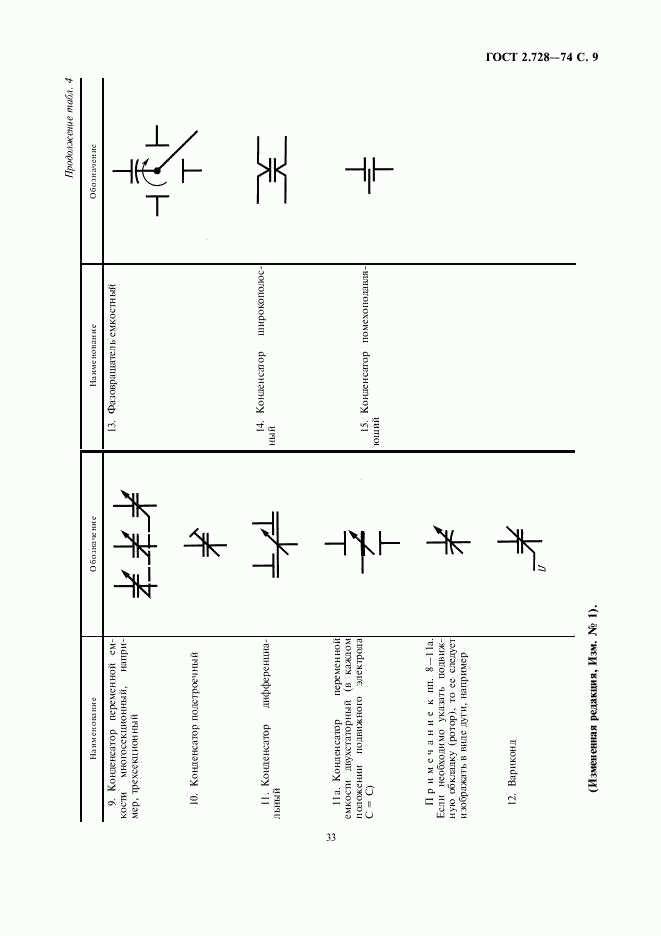

  • ГОСТ 2.728-74, страница 9 страница 9

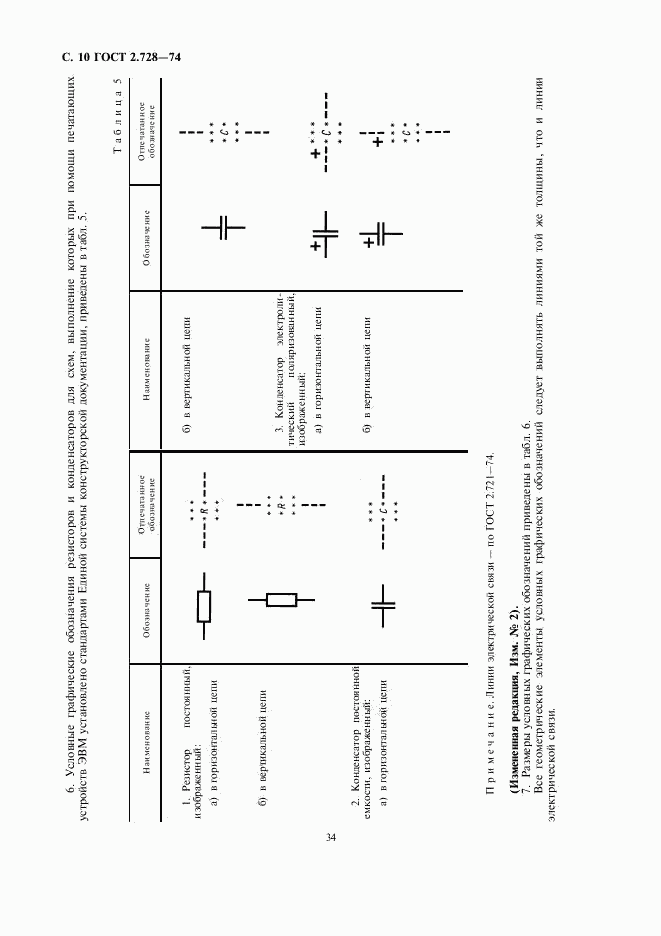

  • ГОСТ 2.728-74, страница 10 страница 10

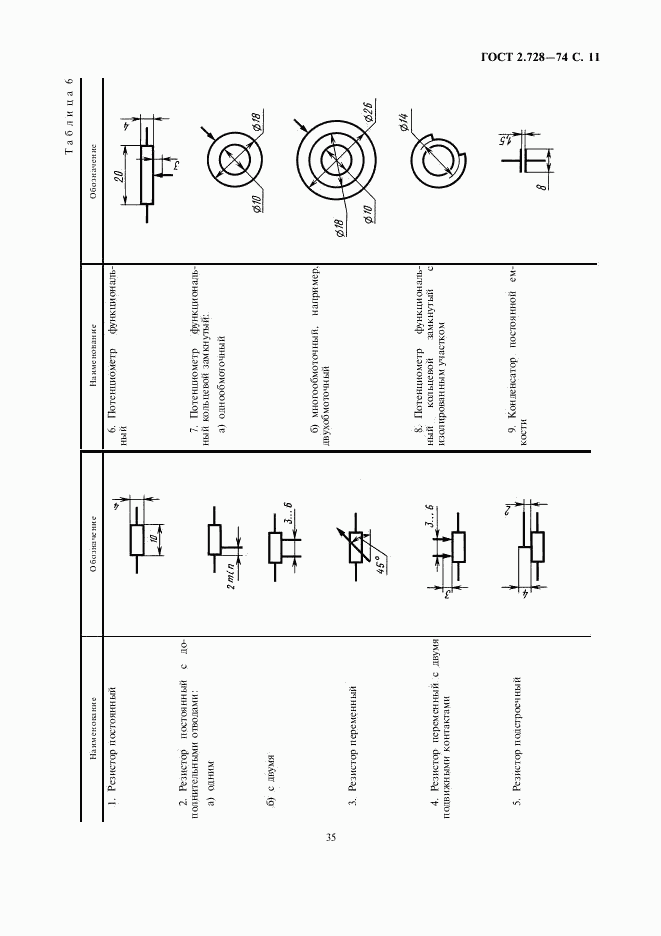

  • ГОСТ 2.728-74, страница 11 страница 11
  • ГОСТ 2.728-74, страница 12 страница 12
