ГОСТ 2.747-68
ГОСТ 2.747-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Размеры условных графических обозначений
Категории ГОСТ 2.747-68 по ОКС:- 01. Общие положения
- 01.80. Графические обозначения
- 01.80.40 Графические обозначения для технических чертежей диаграмм, схем и соответствующей технической документации в области электротехники и электроники *стандарты, включеные в эту подгруппу, следует также включать в другие группы и/или подгруппы в соответствии
- Статус документа:
- действует, введён в действие 01.01.1971
- Название на английском языке:
- Unified system for design documentation. Graphic identifications in schemes. Dimensions of graphical symbols
- Дата актуализации информации по стандарту:
- 28.06.2023, в 12:22 (менее года назад)
- Вид стандарта:
- Основополагающие стандарты
- Дата начала действия ГОСТа:
- 1971-01-01
- Дата последнего издания документа:
- 2001-01-01
Коды документа ГОСТ 2.747-68:
- Код КГС:
- Т52
- Код ОКСТУ:
- 0002
- Число страниц:
- 6
- Назначение ГОСТ 2.747-68:
- Настоящий стандарт устанавливает размеры условных графических обозначений электрических элементов
- ГРНТИ индекс(ы):
- 811407
- Ключевые слова документа:
- обозначения, схемы, электротехника
Нормативные ссылки из текста ГОСТ 2.747-68:
- Ссылки на ГОСТы:
- ГОСТ 2.728-74 ГОСТ 2.730-73 ГОСТ 2.755-87 ГОСТ 2.756-76
Скачать ГОСТ 2.747-68 вы можете в следующих версиях:
Дата добавленияв версии файла:
Загрузок:
Размер:
Ссылка на страницу загрузки:
Поправки и изменения к ГОСТ 2.747-68:
-
Наименование, вид:Датарегистрации:начала действия:Ссылка:
-
Изменение №1 к ГОСТ 2.747-68
Тип изменения: Текстовое изменение
Номер изменения: 1
Регистрационный номер: 1255
Новое значение: -
1991-07-151992-01-01
-

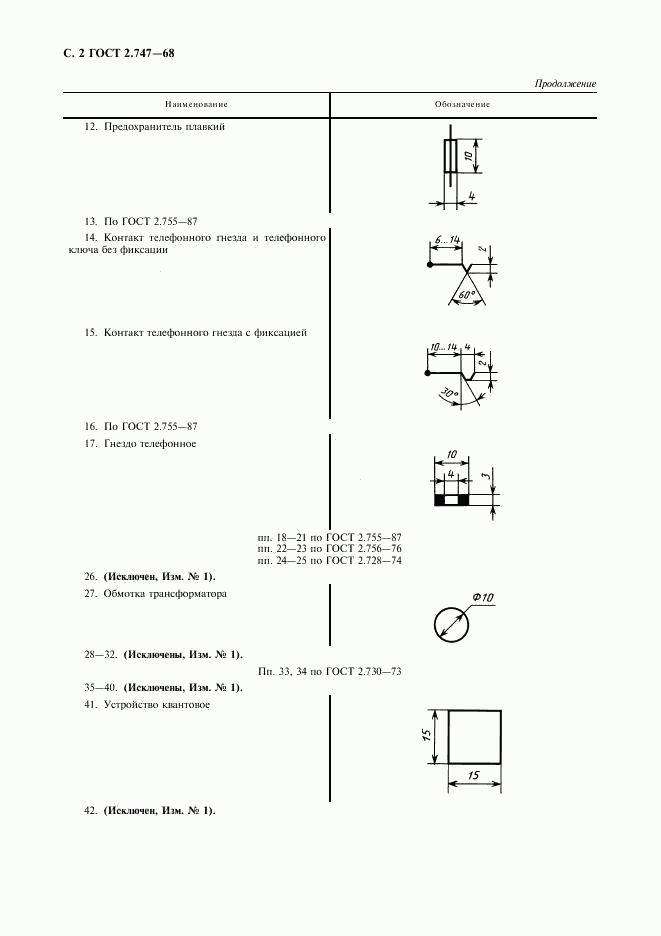

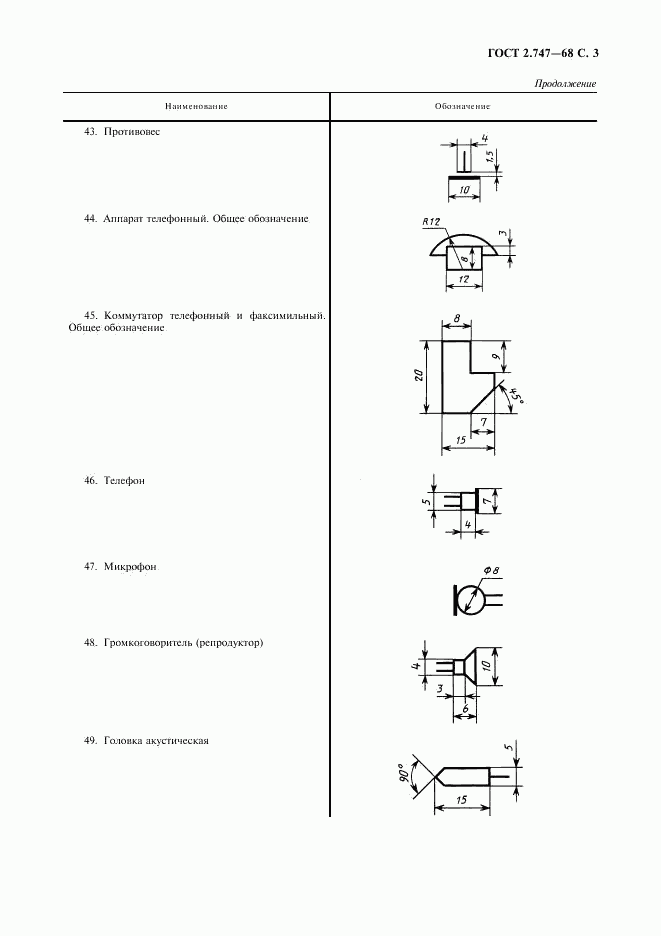

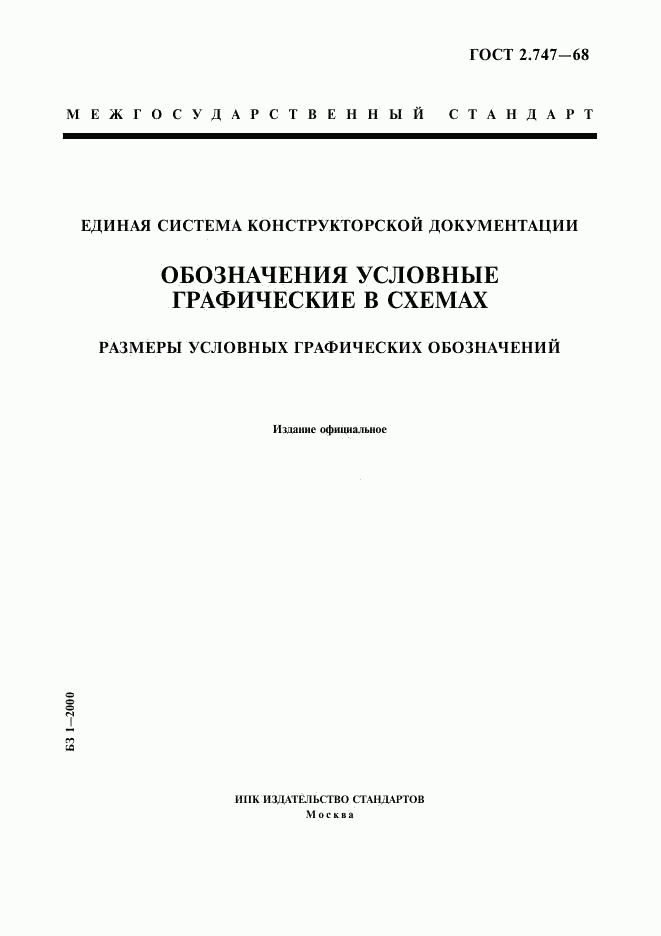

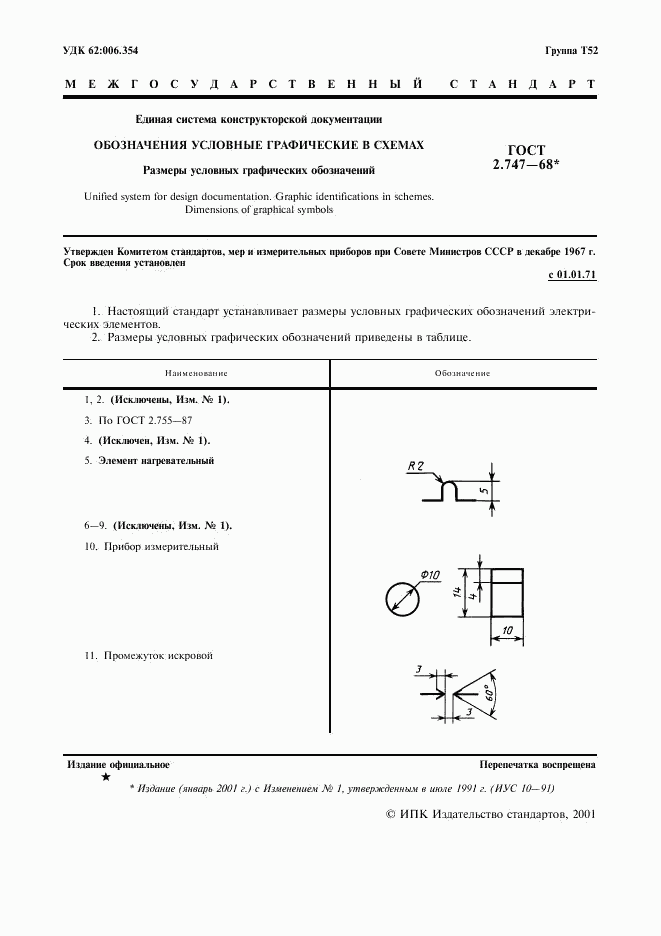

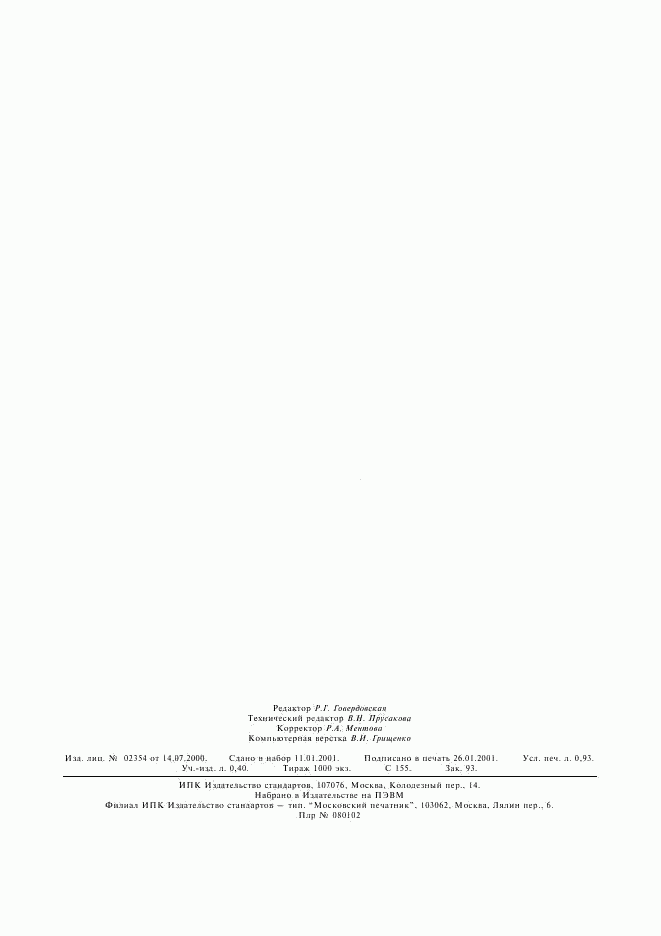

страница 1
-
страница 2
-
страница 3
-
страница 4
-
страница 5
-
страница 6
