ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций

Категории ГОСТ 21.201-2011 по ОКС:
Статус документа:
действует, введён в действие 01.05.2013
Название на английском языке:
System of design documents for construction. Symbol graphics elements of buildings, works and structures
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
2013-05-01
Дата последнего издания документа:
2013-06-14
Коды документа ГОСТ 21.201-2011:
Код КГС:
Ж01
Число страниц:
24
Назначение ГОСТ 21.201-2011:
Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства
Документ принят орг-ей:
Межгосударственный Совет по стандартизации метрологии и сертификации, протокол №39
Ключевые слова документа:
арматура, борозда, дверь, железобетон, каменная конструкция, колонна, лестница, ниша, оконный переплет, отверстие, пандус, подвесной потолок, проем, стена, условное графическое изображение, ферма
Нормативные ссылки из текста ГОСТ 21.201-2011:

Скачать ГОСТ 21.201-2011 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
23/01/2016 15:31
0
0.58 Мб

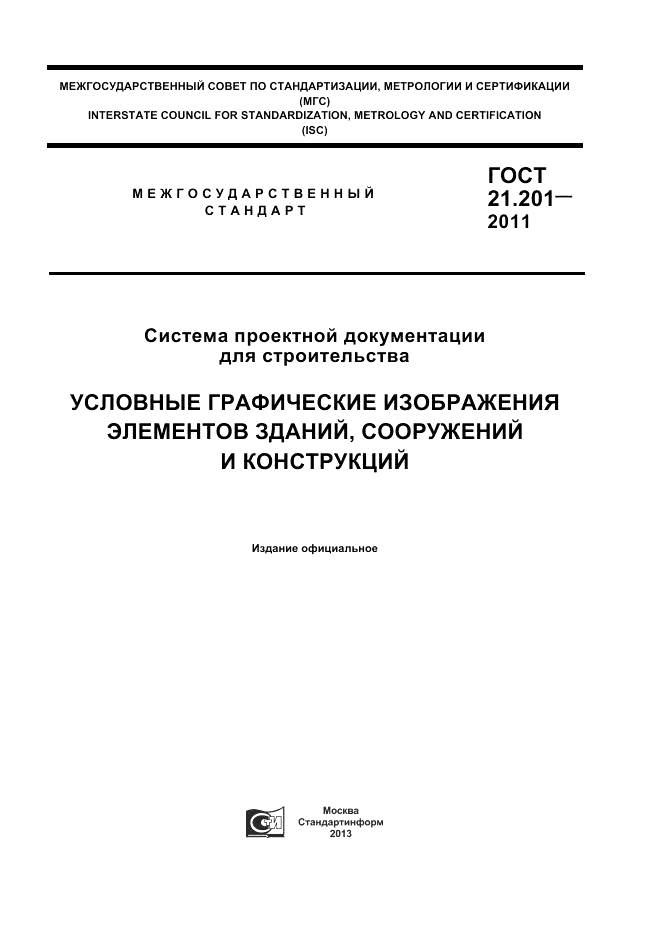

  • ГОСТ 21.201-2011, страница 1 страница 1

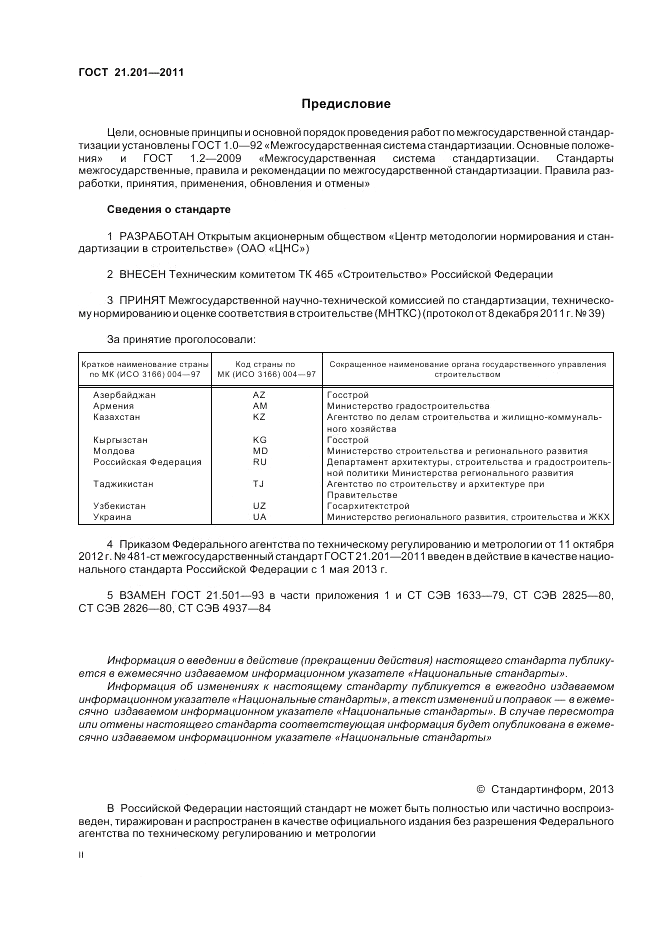

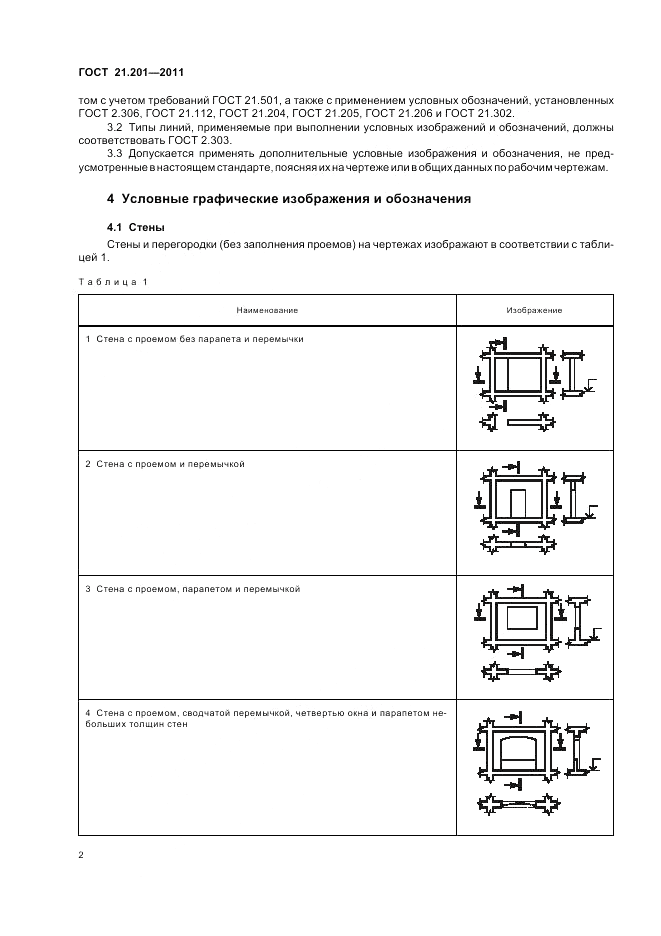

  • ГОСТ 21.201-2011, страница 2 страница 2

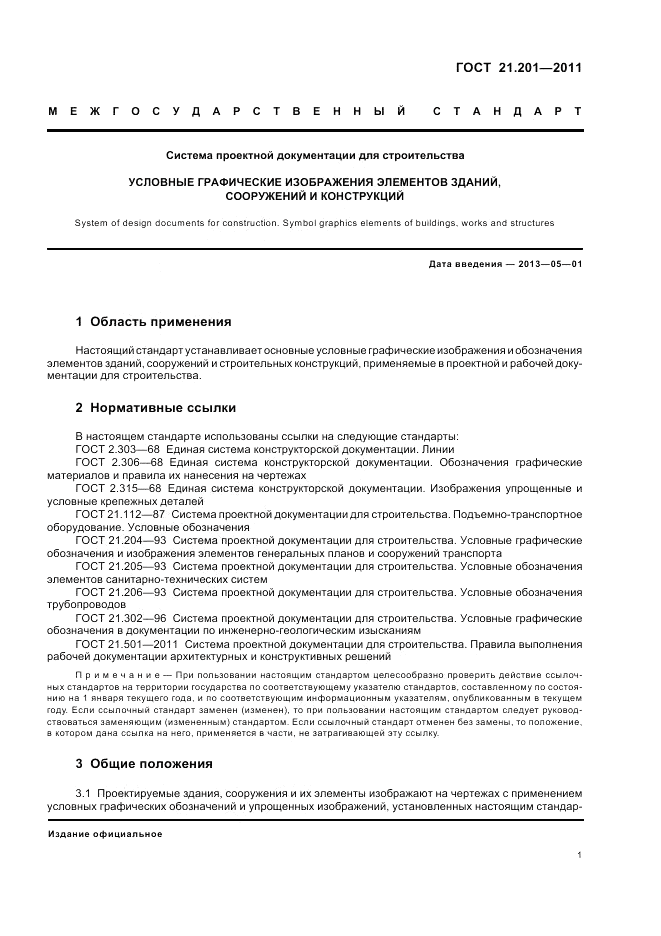

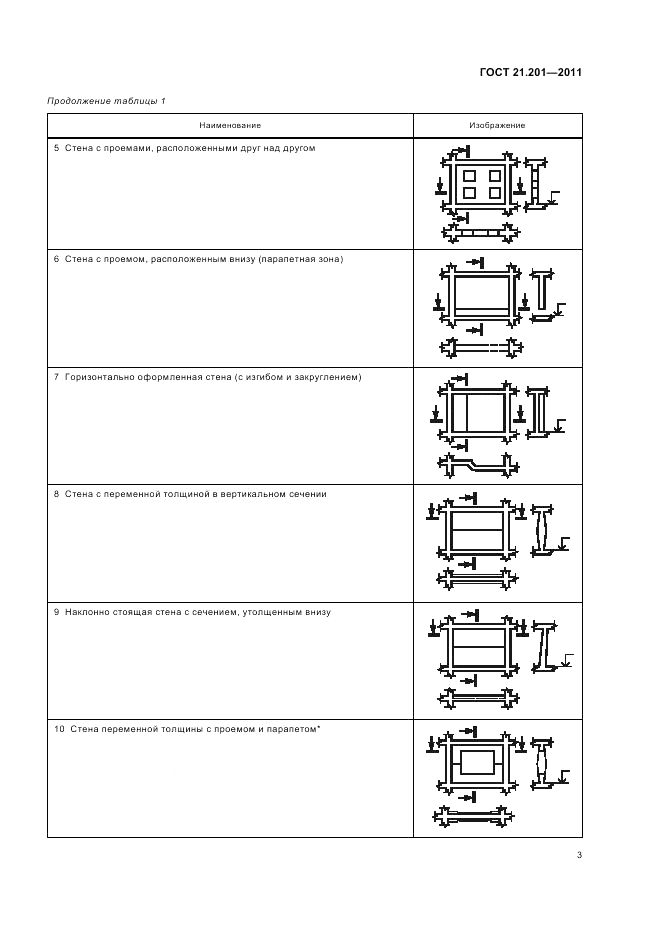

  • ГОСТ 21.201-2011, страница 3 страница 3
  • ГОСТ 21.201-2011, страница 4 страница 4

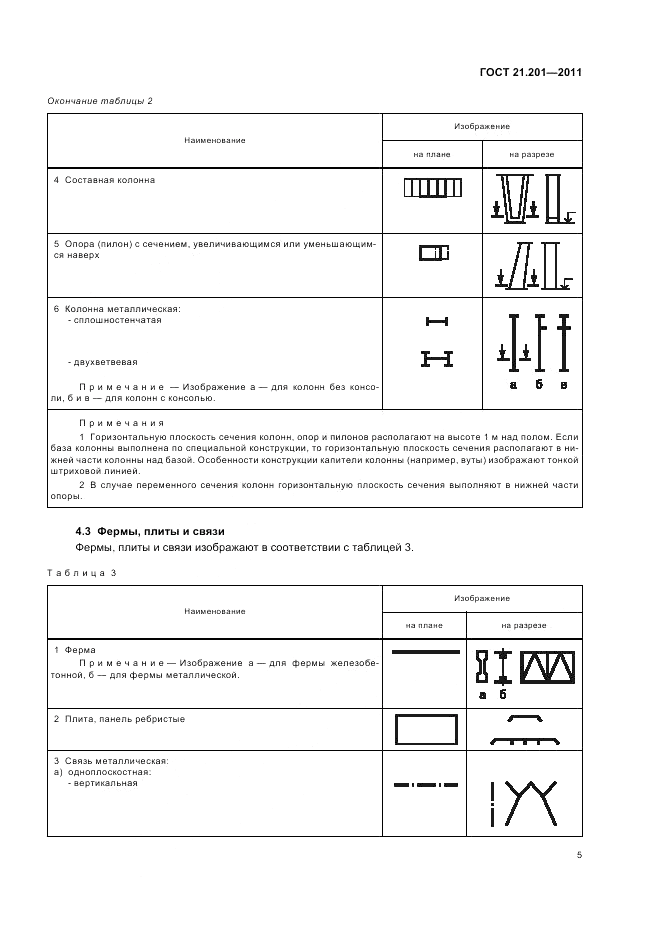

  • ГОСТ 21.201-2011, страница 5 страница 5

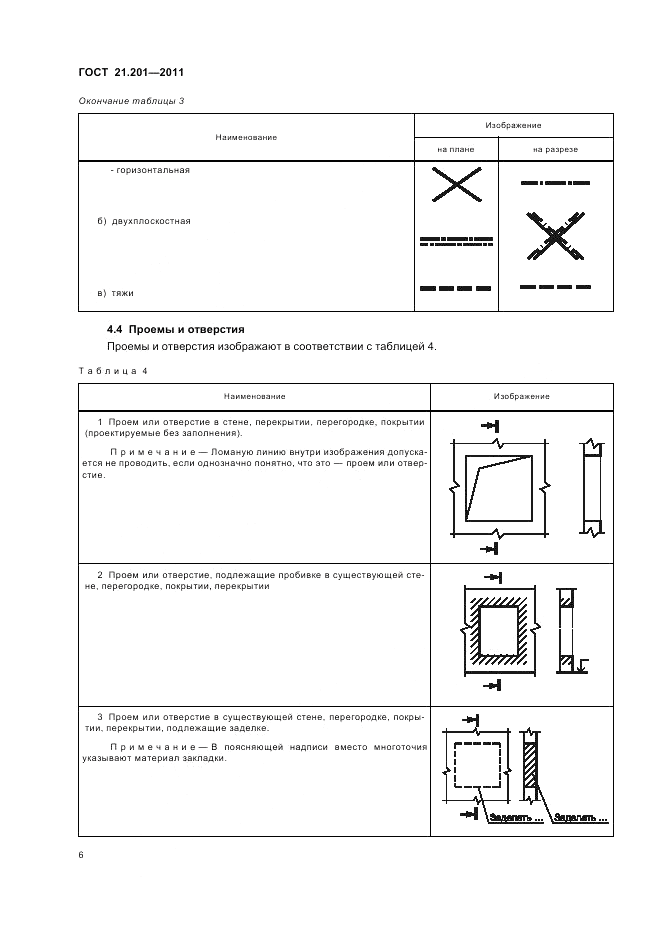

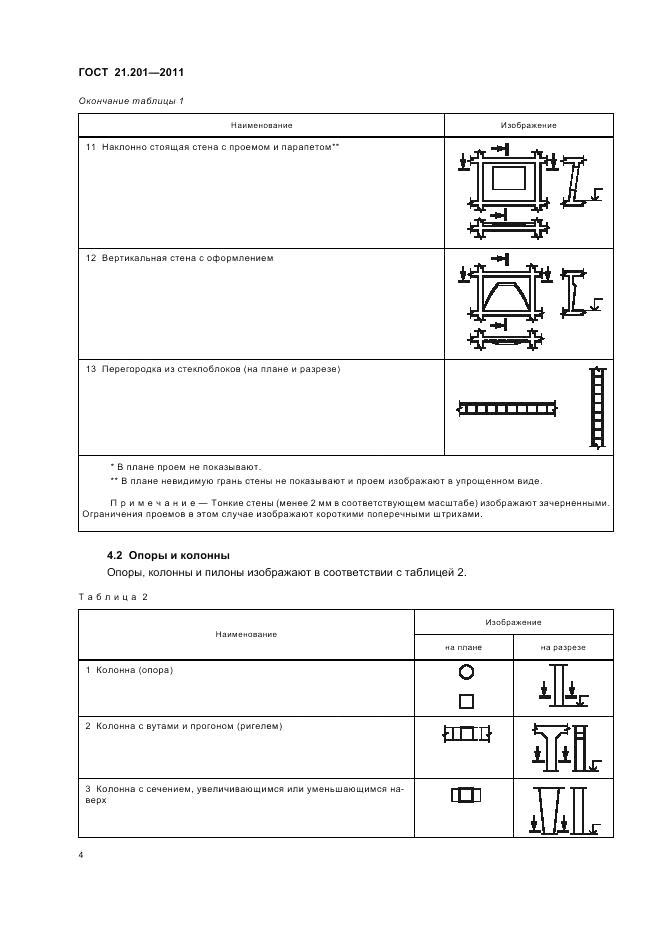

  • ГОСТ 21.201-2011, страница 6 страница 6

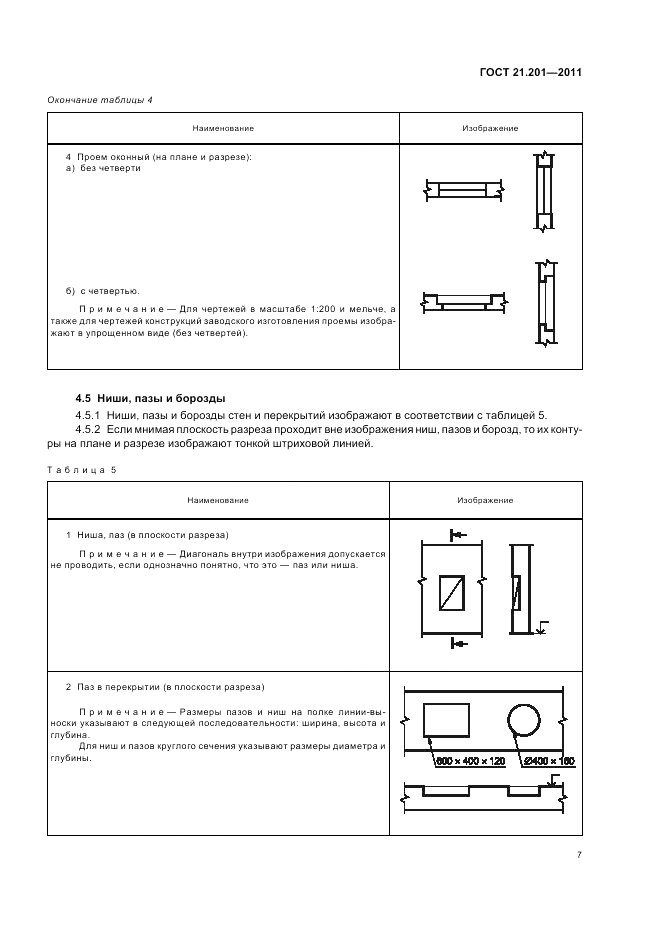

  • ГОСТ 21.201-2011, страница 7 страница 7
  • ГОСТ 21.201-2011, страница 8 страница 8

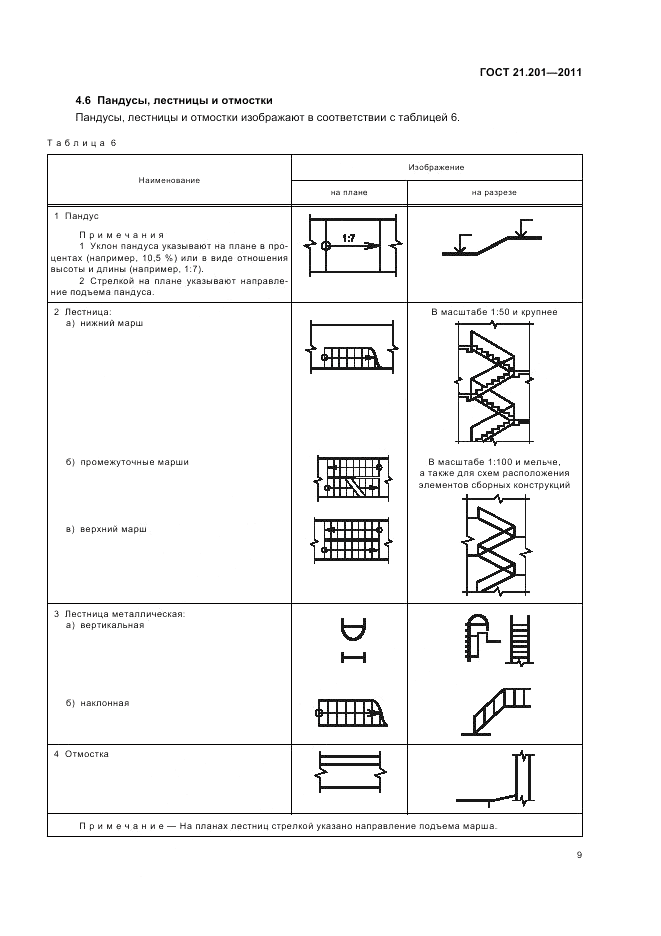

  • ГОСТ 21.201-2011, страница 9 страница 9

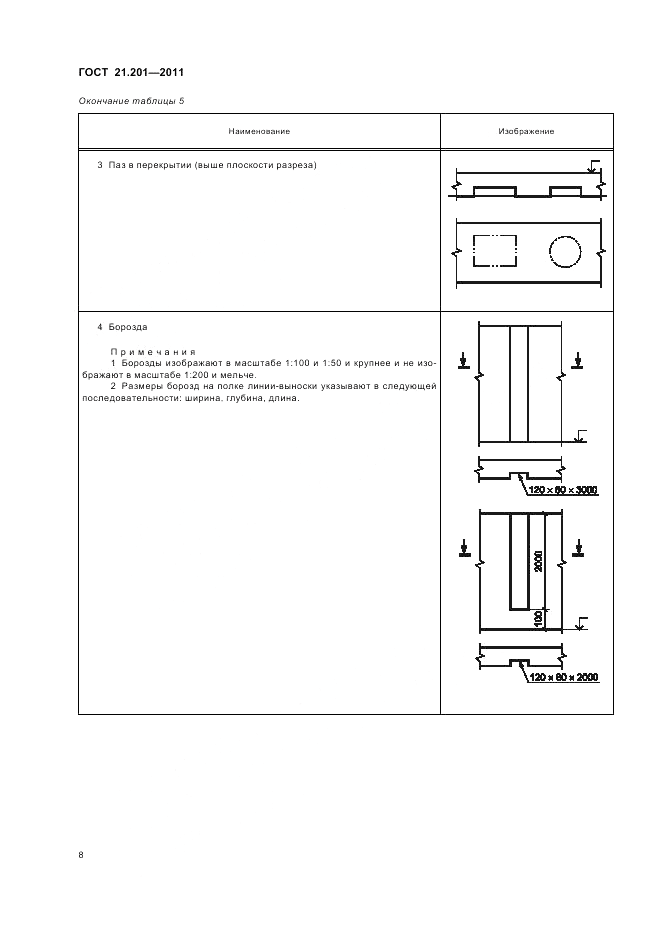

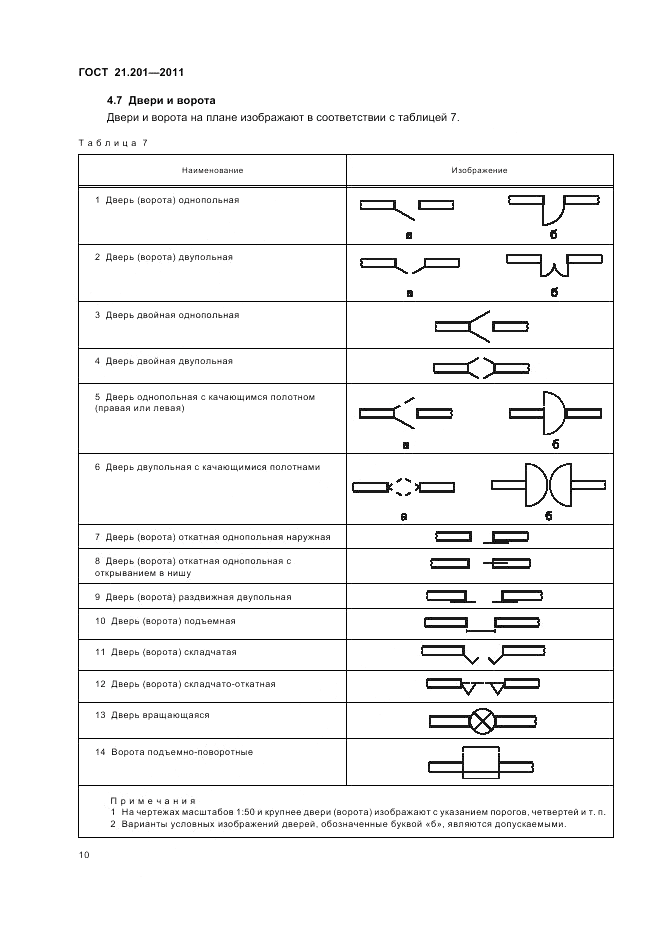

  • ГОСТ 21.201-2011, страница 10 страница 10

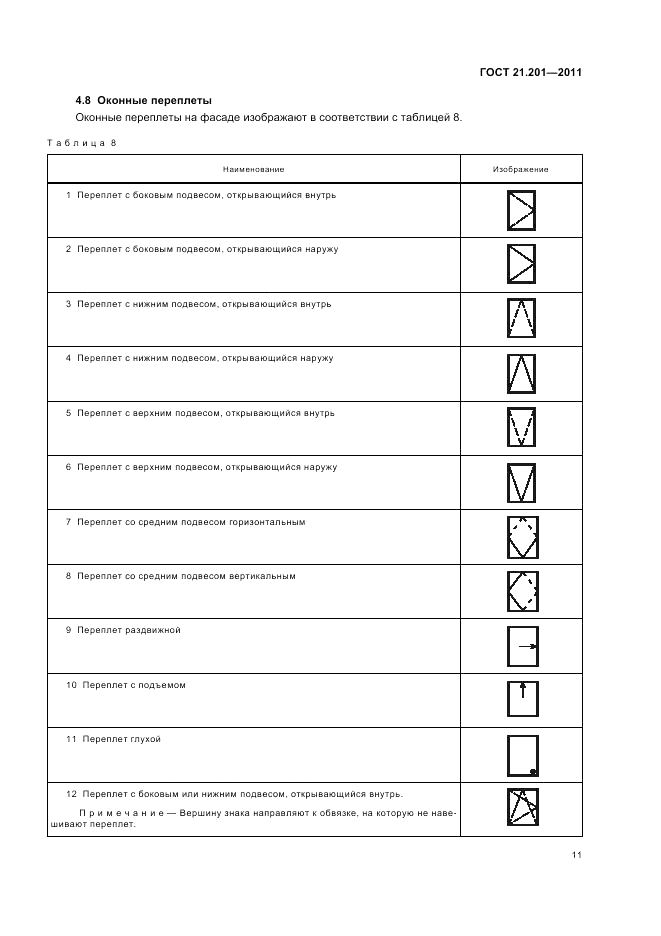

  • ГОСТ 21.201-2011, страница 11 страница 11

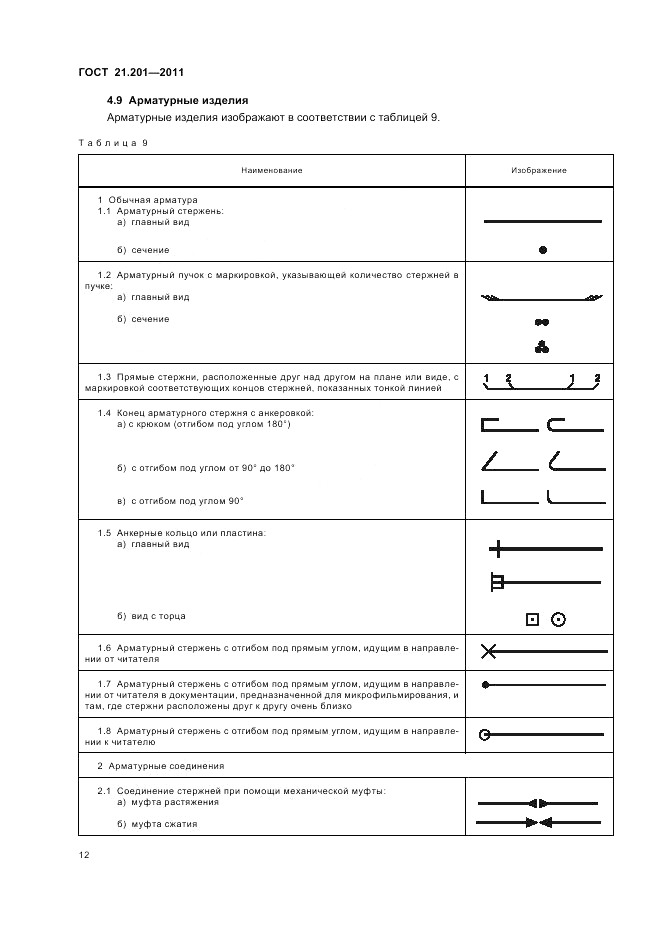

  • ГОСТ 21.201-2011, страница 12 страница 12

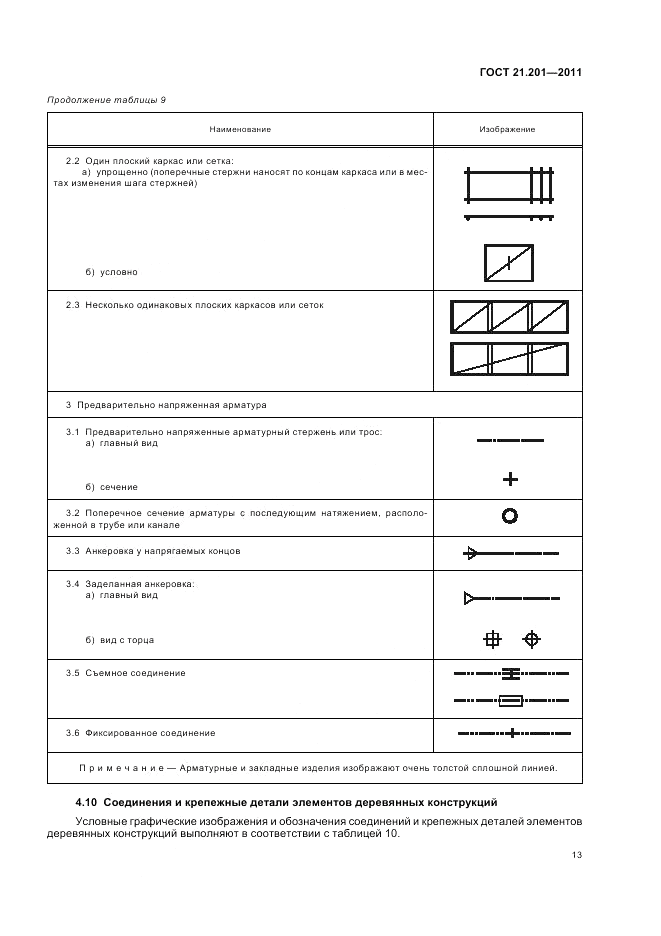

  • ГОСТ 21.201-2011, страница 13 страница 13

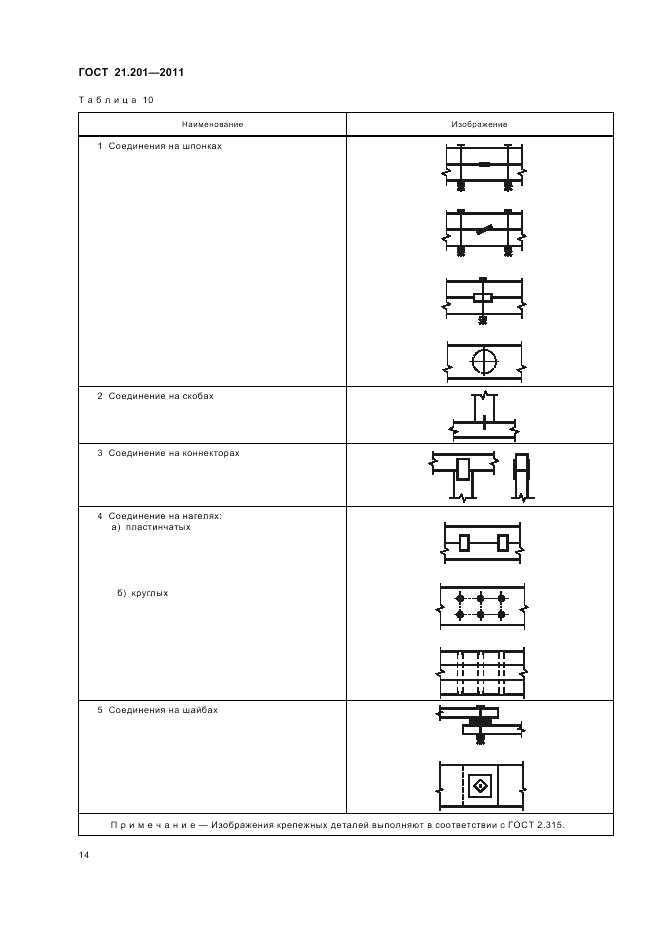

  • ГОСТ 21.201-2011, страница 14 страница 14

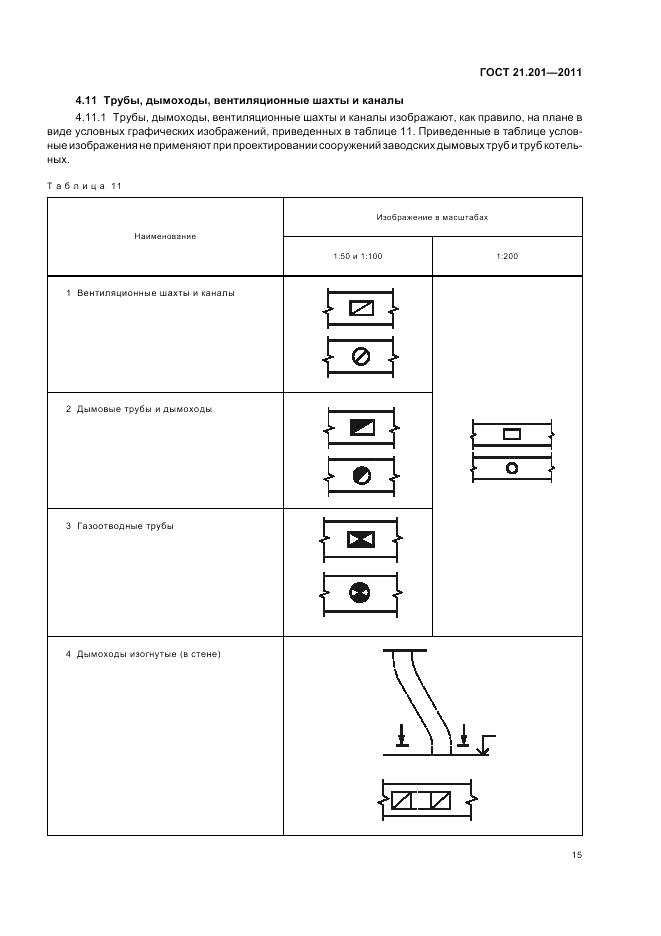

  • ГОСТ 21.201-2011, страница 15 страница 15
  • ГОСТ 21.201-2011, страница 16 страница 16

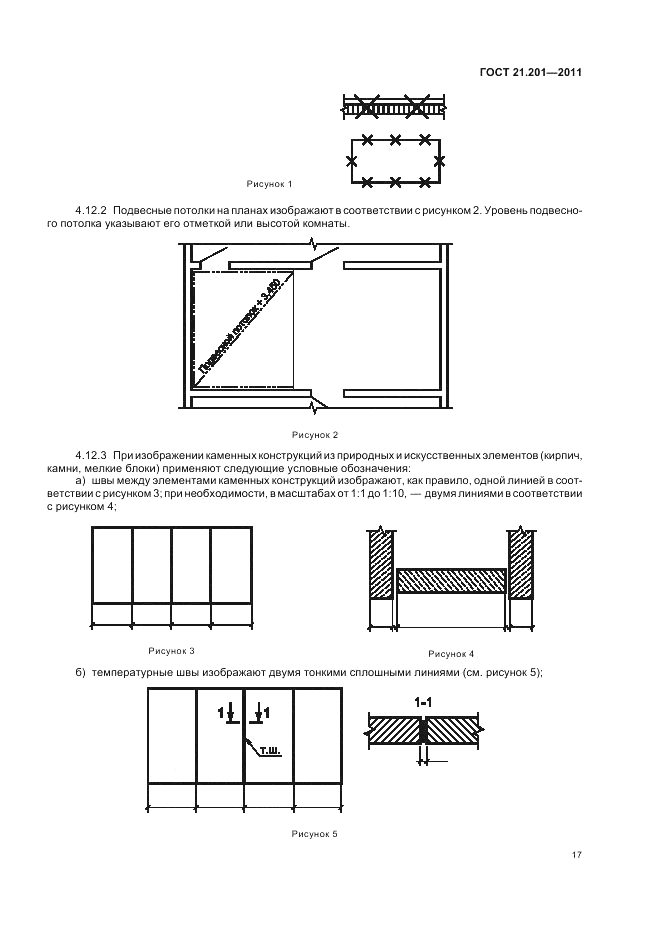

  • ГОСТ 21.201-2011, страница 17 страница 17

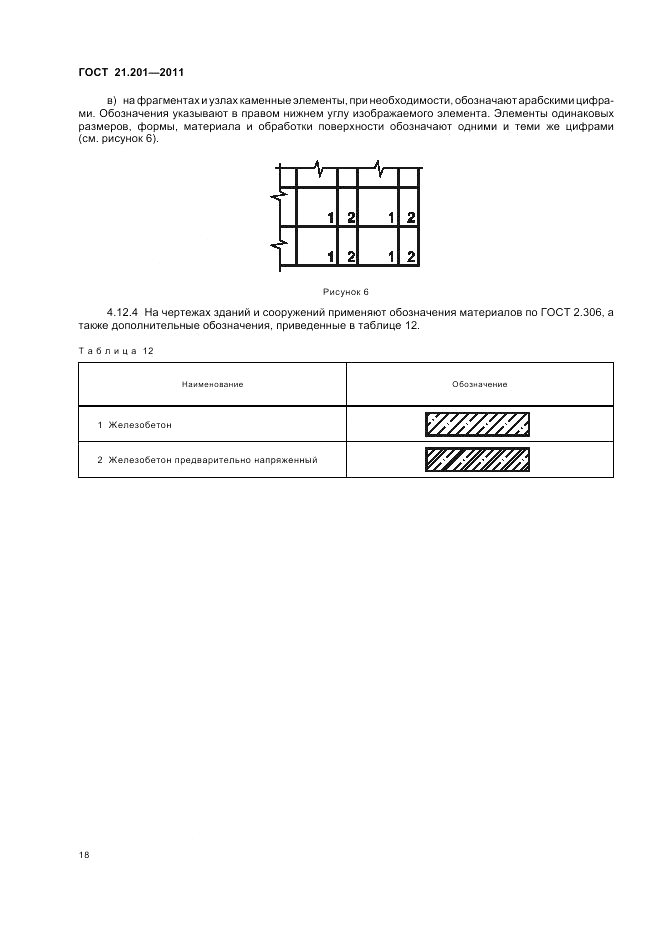

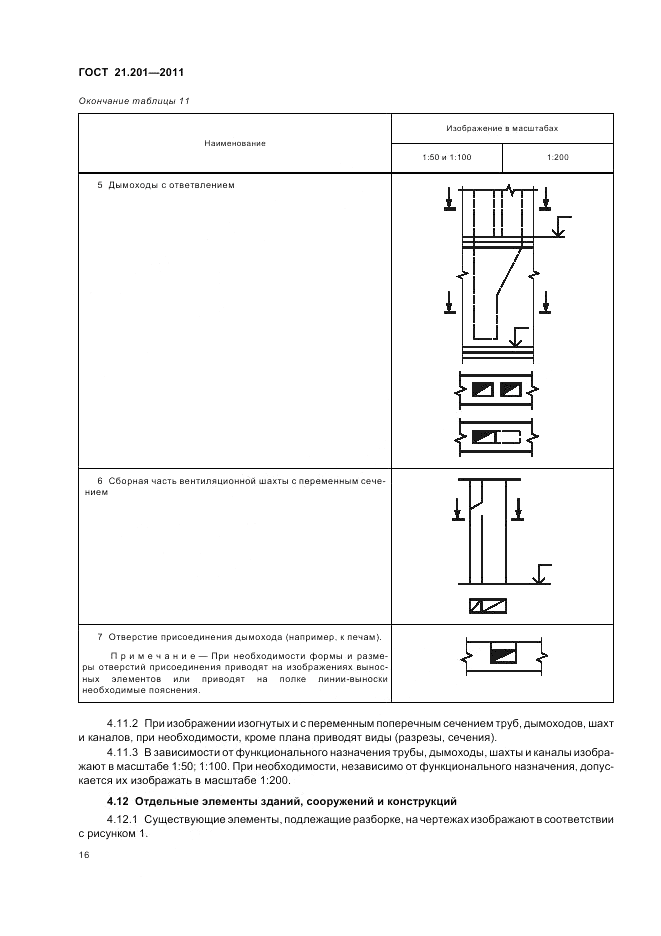

  • ГОСТ 21.201-2011, страница 18 страница 18
  • ГОСТ 21.201-2011, страница 19 страница 19
  • ГОСТ 21.201-2011, страница 20 страница 20

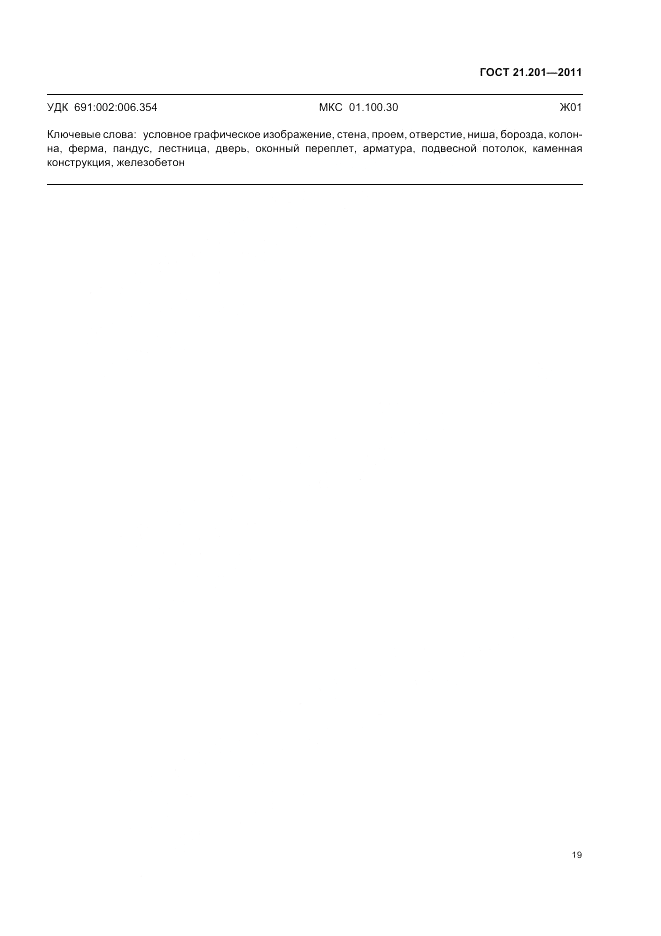

  • ГОСТ 21.201-2011, страница 21 страница 21
  • ГОСТ 21.201-2011, страница 22 страница 22
  • ГОСТ 21.201-2011, страница 23 страница 23
  • ГОСТ 21.201-2011, страница 24 страница 24
