ГОСТ 21.206-93 Система проектной документации для строительства. Условные обозначения трубопроводов

Категории ГОСТ 21.206-93 по ОКС:
Статус документа:
заменен, введён в действие 01.07.1994
Название на английском языке:
System of building design documents. Pipelines. Symbols for presentation
Дата актуализации информации по стандарту:
28.06.2023, в 12:22 (менее года назад)
Вид стандарта:
Основополагающие стандарты
Дата начала действия ГОСТа:
1994-07-01
Срок действия ограничен:
01.11.2013
Дата последнего издания документа:
2011-06-03
Коды документа ГОСТ 21.206-93:
Код КГС:
Ж01
Код ОКСТУ:
0021
Число страниц:
8
Назначение ГОСТ 21.206-93:
Настоящий стандарт устанавливает обозначения трубопроводов и их элементов на чертежах и схемах технологических, тепломеханических, санитарно-технических и других систем, сетей, коммуникаций при пректировании предприятий, зданий и сооружений различного назначения
ГРНТИ индекс(ы):
672903
Документ разработан орг-ей:
Госстрой России
Документ принят орг-ей:
Межгосударственная научно-техническая комиссия по стандартизации техническому нормированию и сертификации в строительстве (МНТКС)
Ключевые слова документа:
схемы, условные обозначения трубопроводов, условные обозначения элементов трубопроводов, чертежи

Скачать ГОСТ 21.206-93 вы можете в следующих версиях:

Дата добавленияв версии файла:
Загрузок:
Размер:
11/12/2011 22:57
2135
0.31 Мб

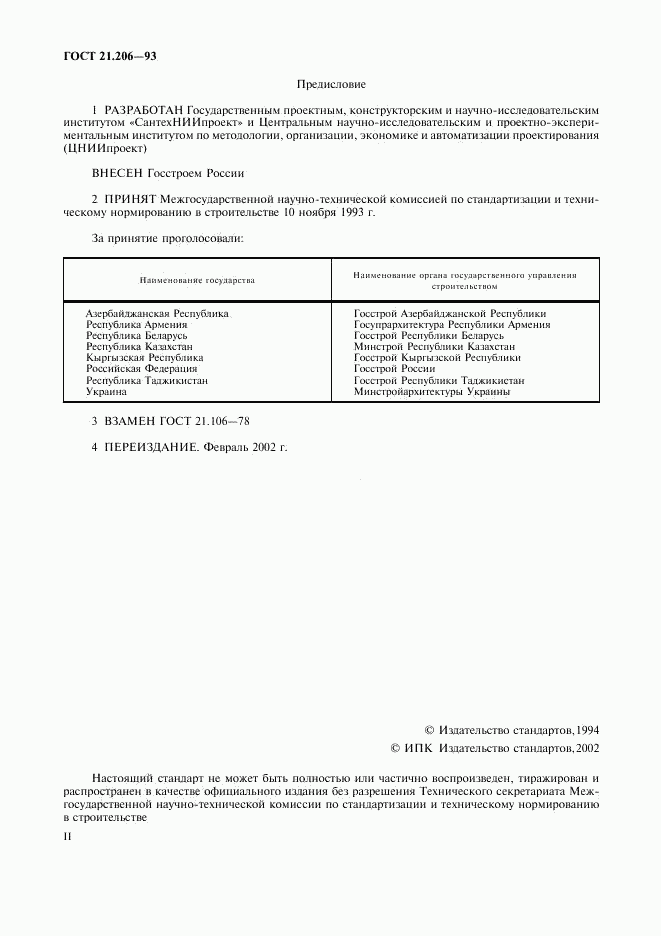

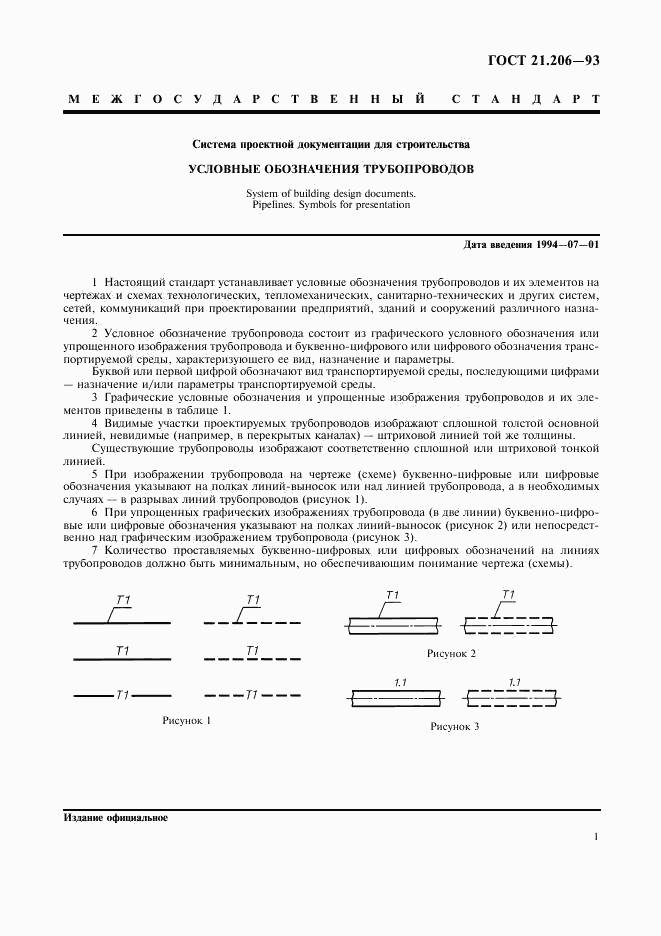

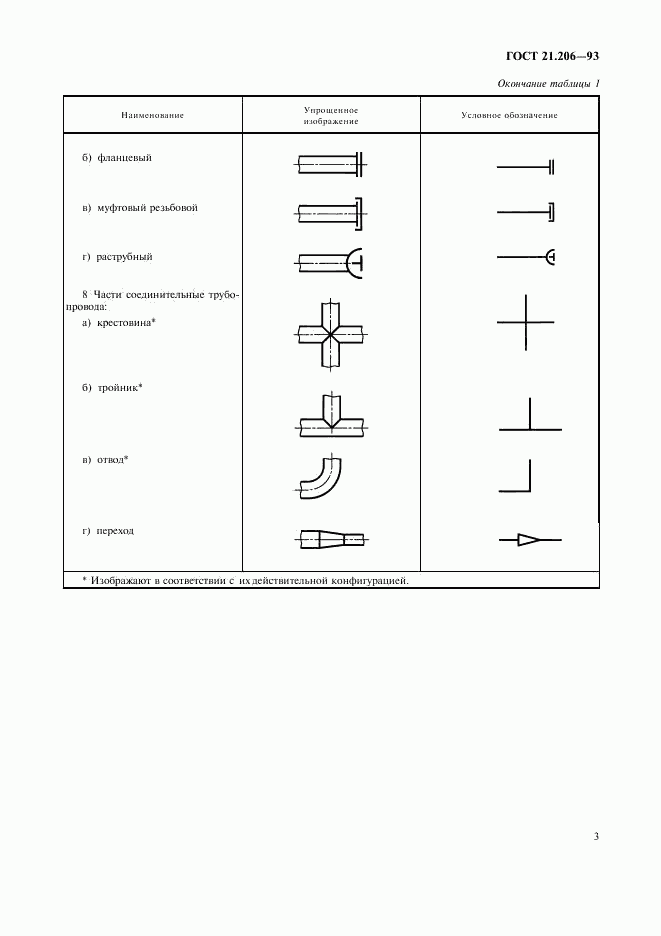

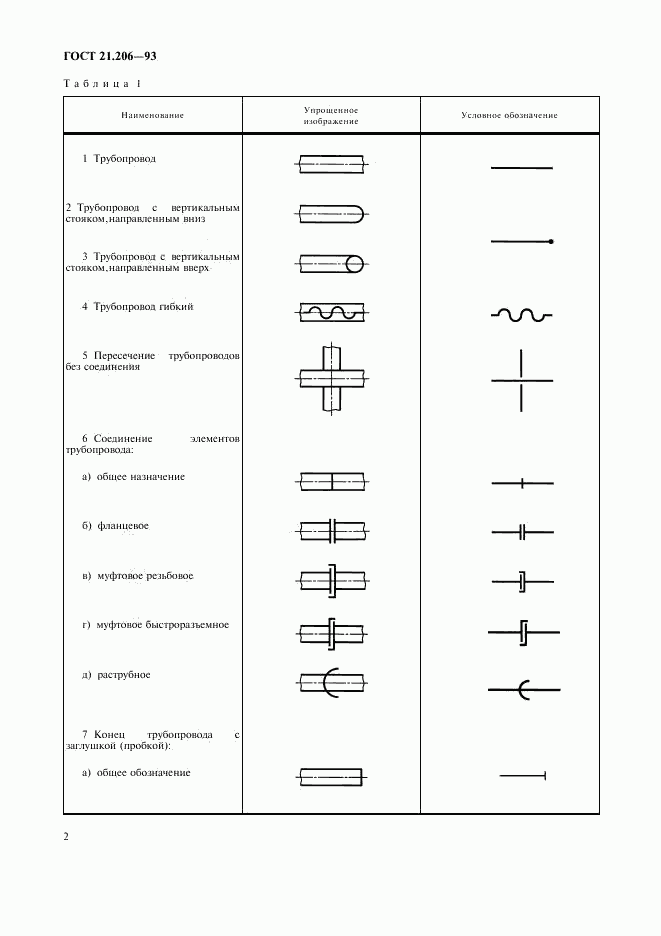

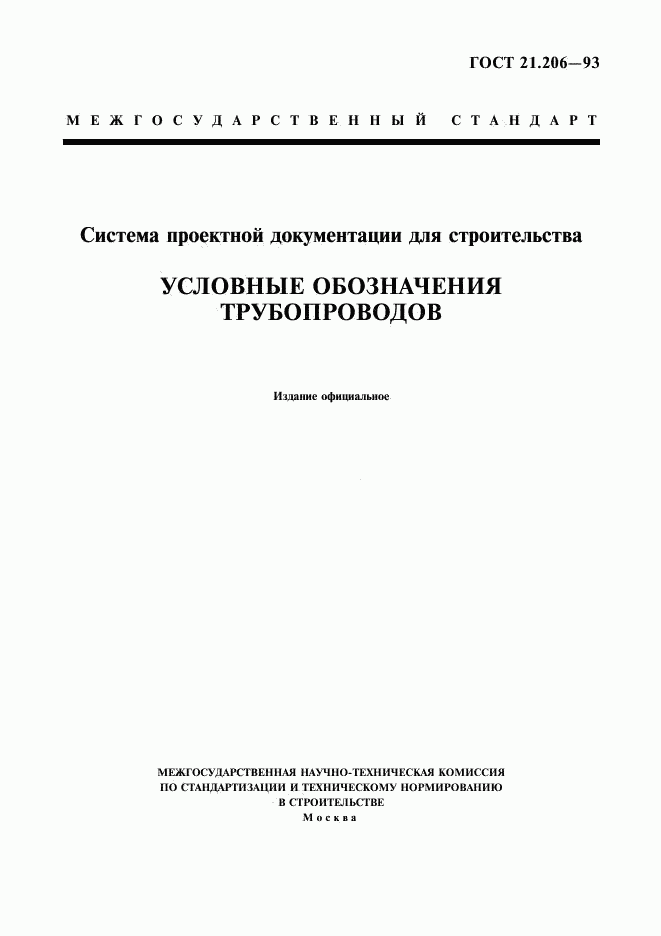

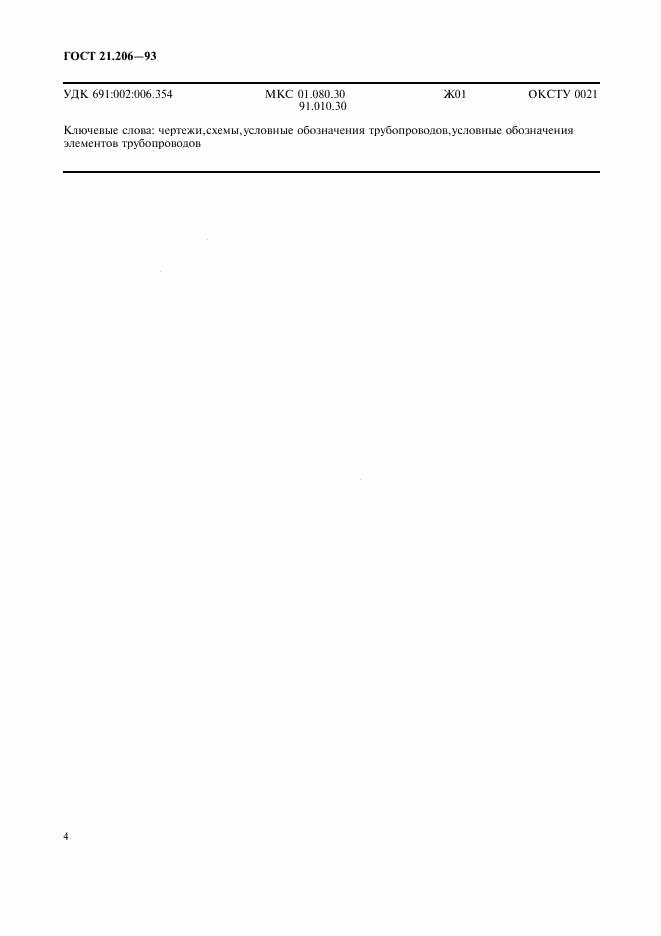

  • ГОСТ 21.206-93, страница 1 страница 1
  • ГОСТ 21.206-93, страница 2 страница 2
  • ГОСТ 21.206-93, страница 3 страница 3
  • ГОСТ 21.206-93, страница 4 страница 4
  • ГОСТ 21.206-93, страница 5 страница 5
  • ГОСТ 21.206-93, страница 6 страница 6

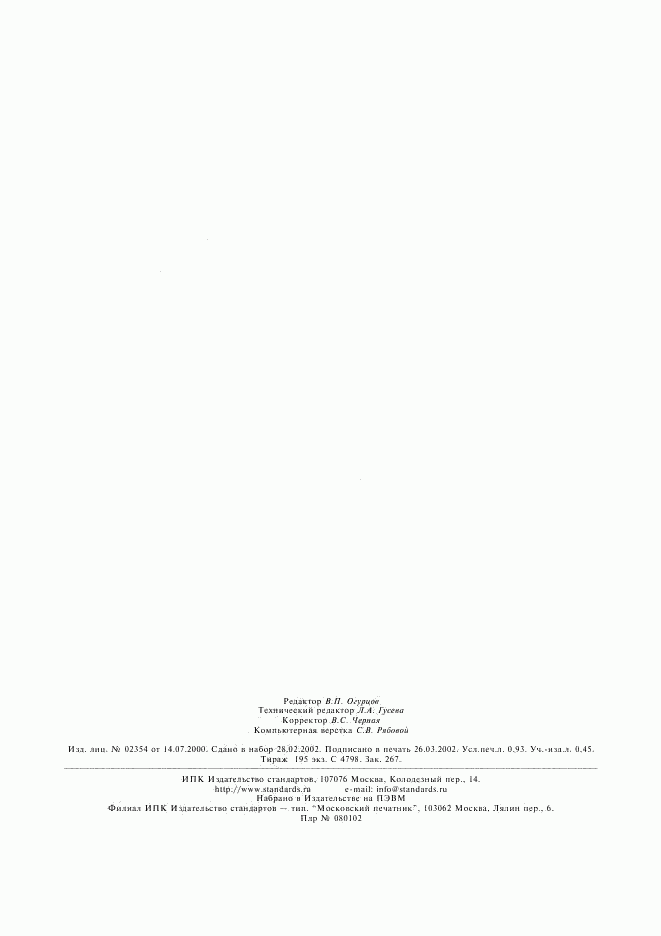

  • ГОСТ 21.206-93, страница 7 страница 7
